CETデザイナーのコンポーネントには、特定の表示モードでいつでも表示されるテキストが自動的に割り当てられています。 表示されている場合、テキストを再配置および編集して、カスタマイズすることができます。 パーツタグラベルと計算エリアテキストも再配置できます。

タグテキストの表示

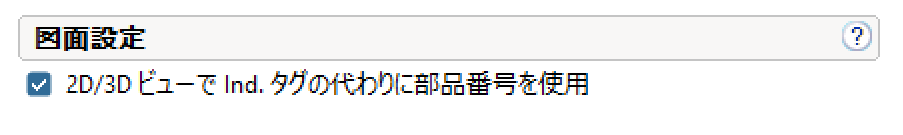

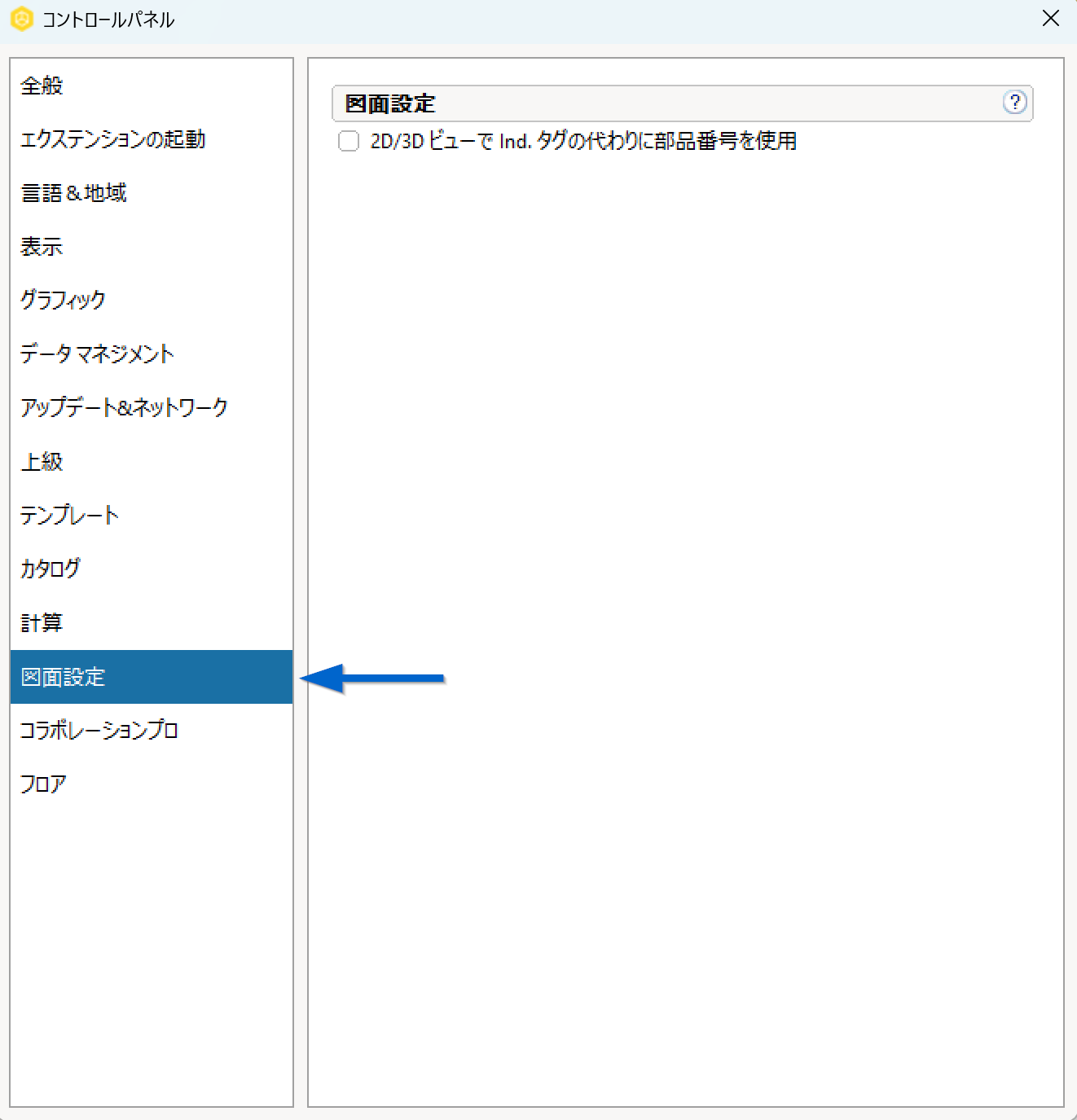

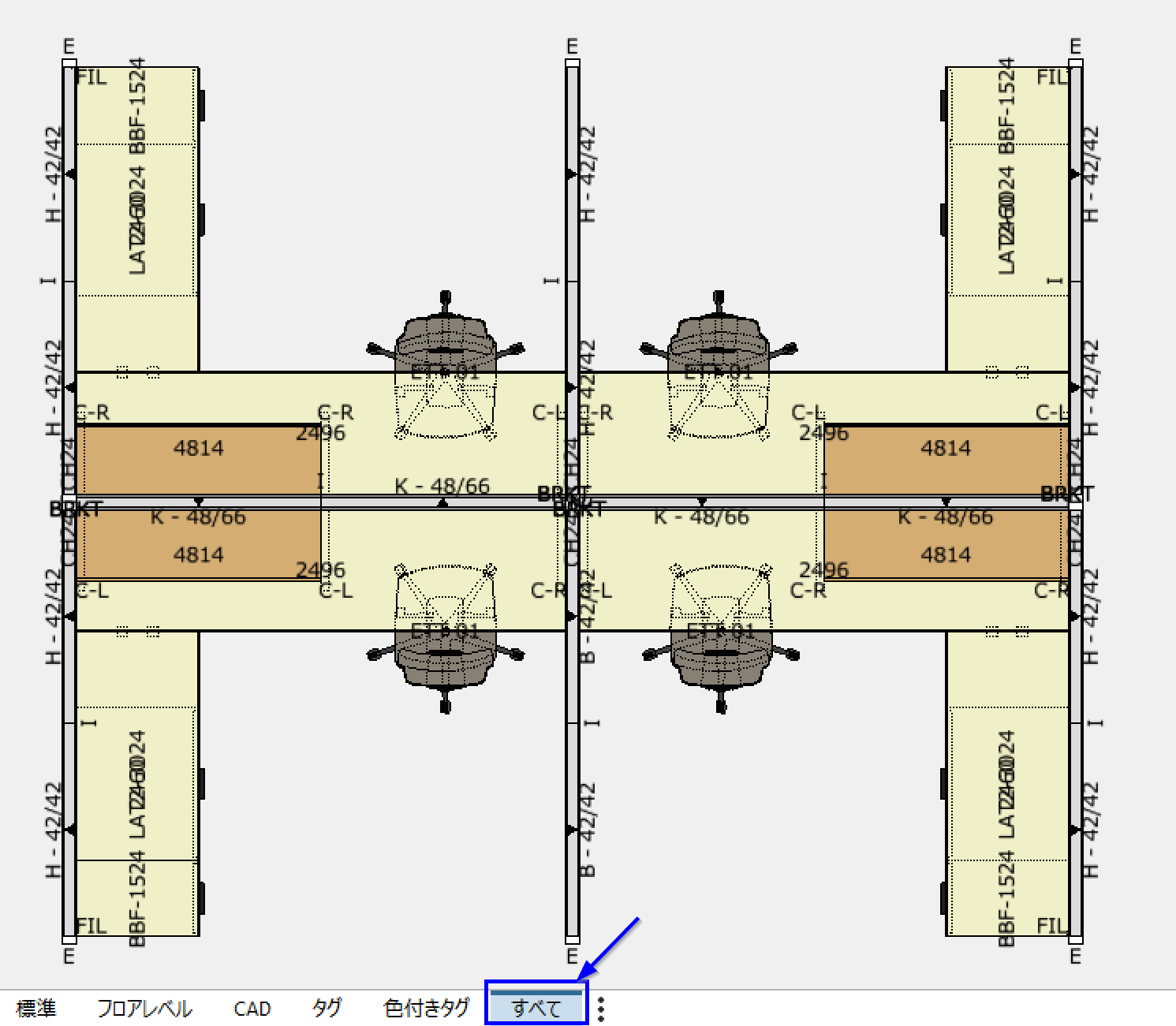

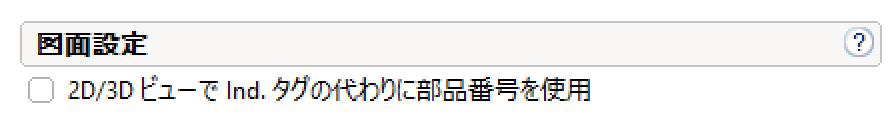

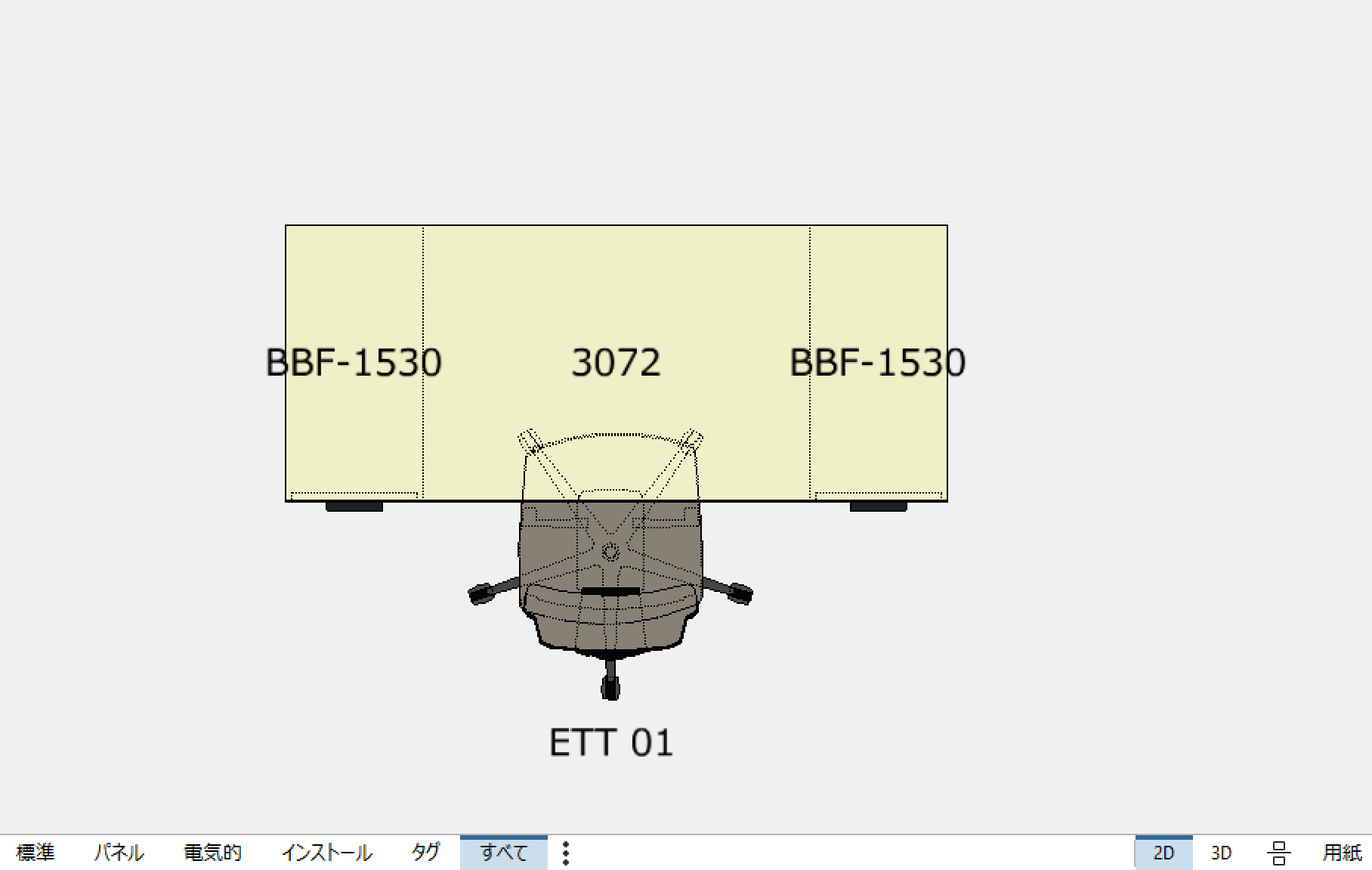

タグテキストは、特定のビューモードで表示または非表示に設定されている、特定のカテゴリに自動的に割り当てられています。 タグテキストを表示するには、カテゴリが表示される、表示モードを選択する必要があります。 メーカーは、これらのカテゴリを含むビューモードをコントロールできます。また、それらを含めた独自のカスタムビューモードを作成することもできます。 すべて表示モードは、タグテキストを含めた、すべてのカテゴリが含まれています。

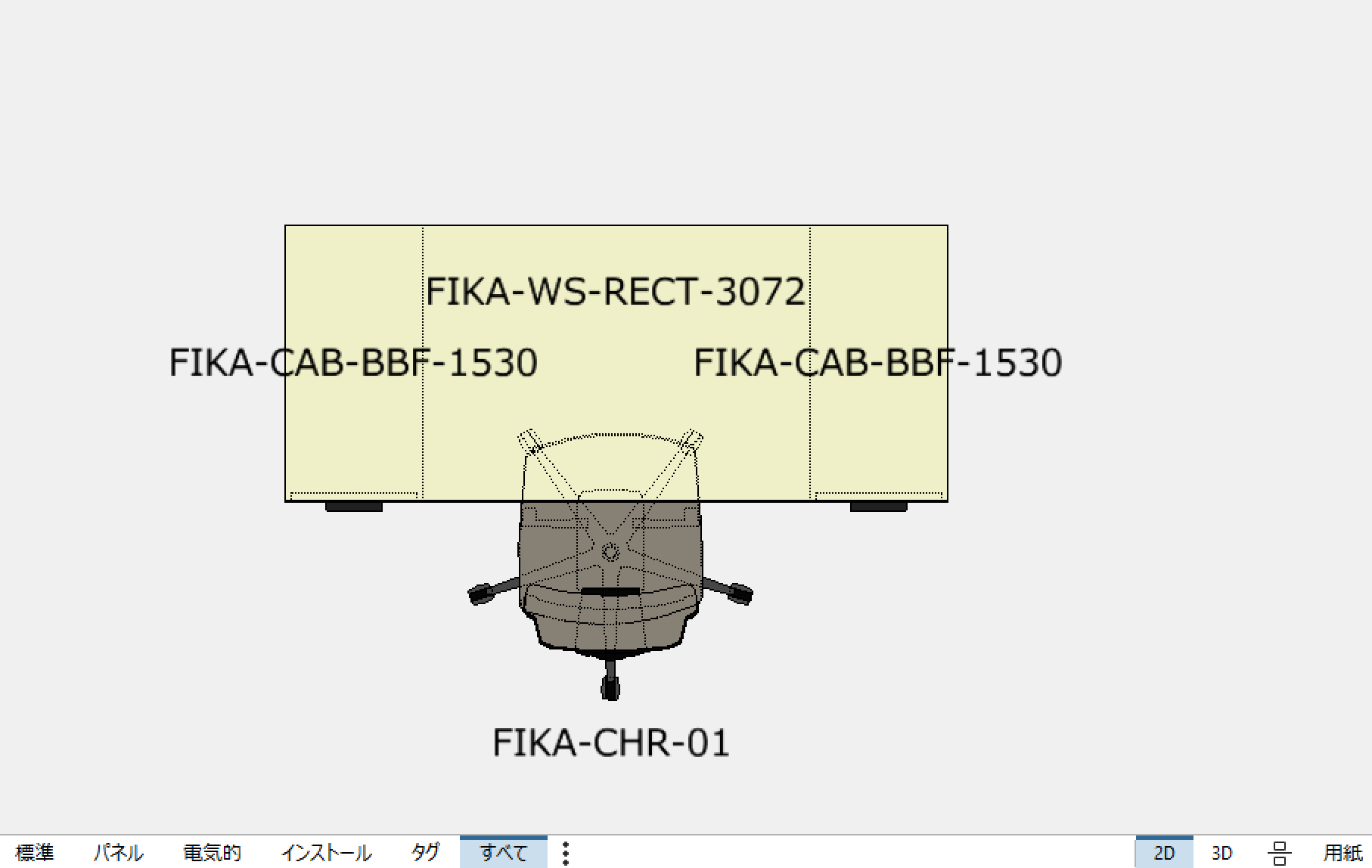

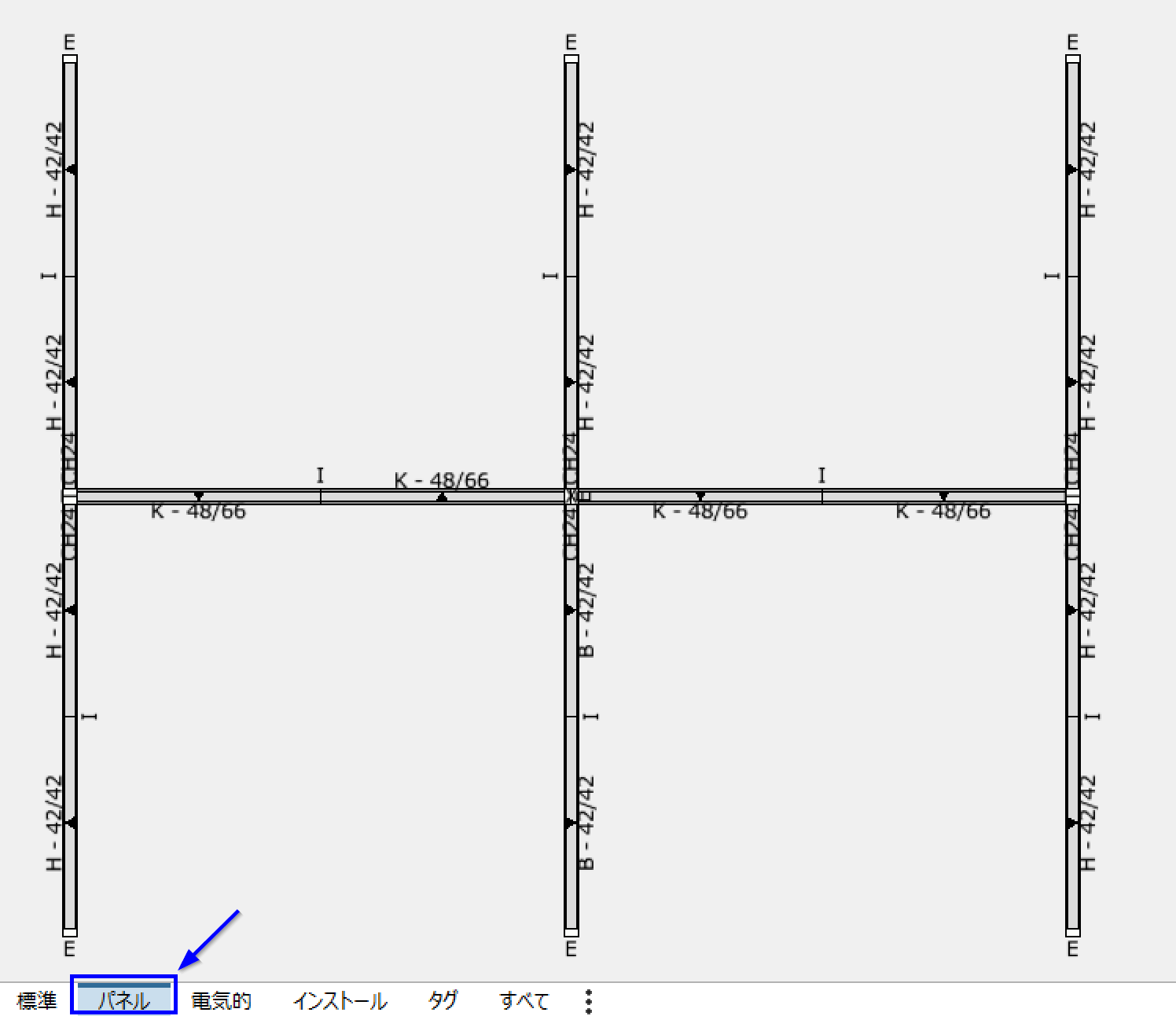

そのほか、インストールビューモード、パネルビューモードなどは、他のカテゴリをフィルタリングし、関連するコンポーネントとそのテキストのみを表示します。

タグビューモードは製品のタグテキストと関連していません。 これはパーツタグに関係しており、すべてのタグ付けされたエリアが表示されますが、部品番号のタグテキストやインストールテキストは表示されません。 パーツタグエリアのラベルのテキストは、他のタグテキストと同じように動作し、回転、移動、およびロックできます。

タグテキストの整理

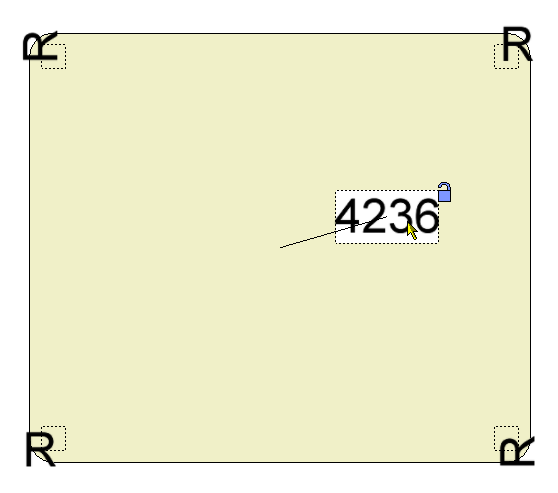

タグテキストを移動するには、テキストをクリックして新しい場所にドラッグします。 テキストを移動すると元の位置を示す線が表示されます。

テキストを移動できない場合は、テキストがロックされている場合があります。 タグテキストのロックとロック解除の手順については、以下を参照してください。

テキストを回転するには、タグテキストの端にカーソルを合わせ、カーソルの端に矢印が表示されるのを待ちます。 次に、テキストが目的の角度になるまでクリック＆ドラッグします。

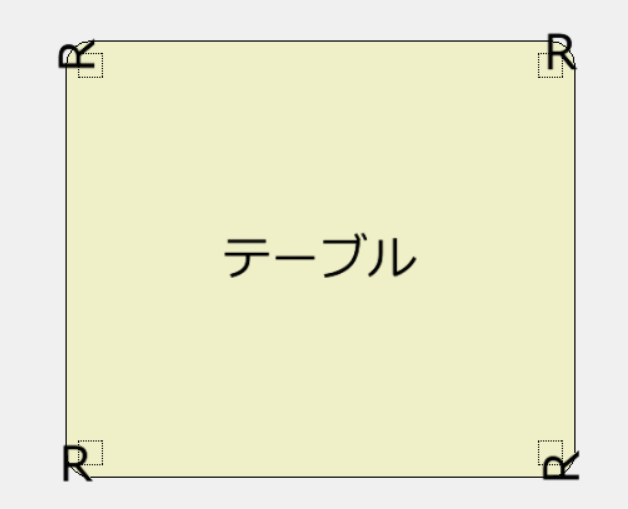

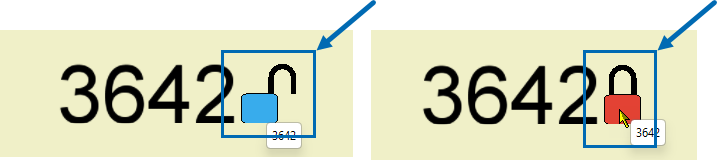

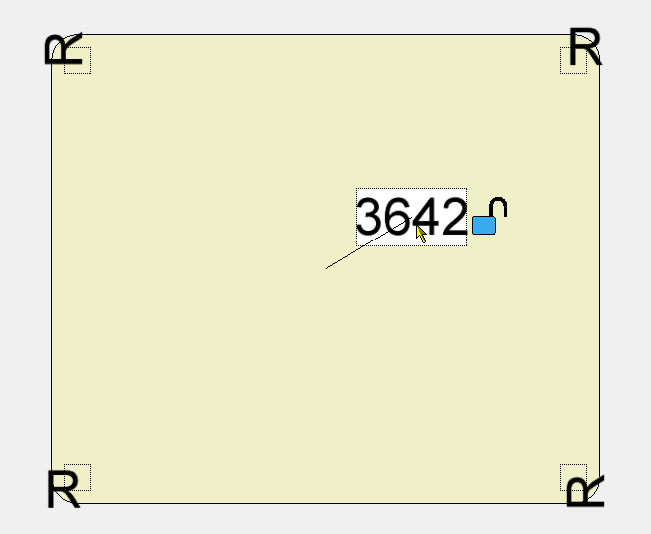

 テキストを希望する場所と角度に配置したら、テキストをロックして、誤って移動しないようにします。 テキストをロックするには、小さな青い鍵のマークが表示されるまで、テキストの右上角にカーソルを合わせます。 鍵を1回クリックすると、赤色に変わり、ロックされたように形に変わります。

タグテキストの編集

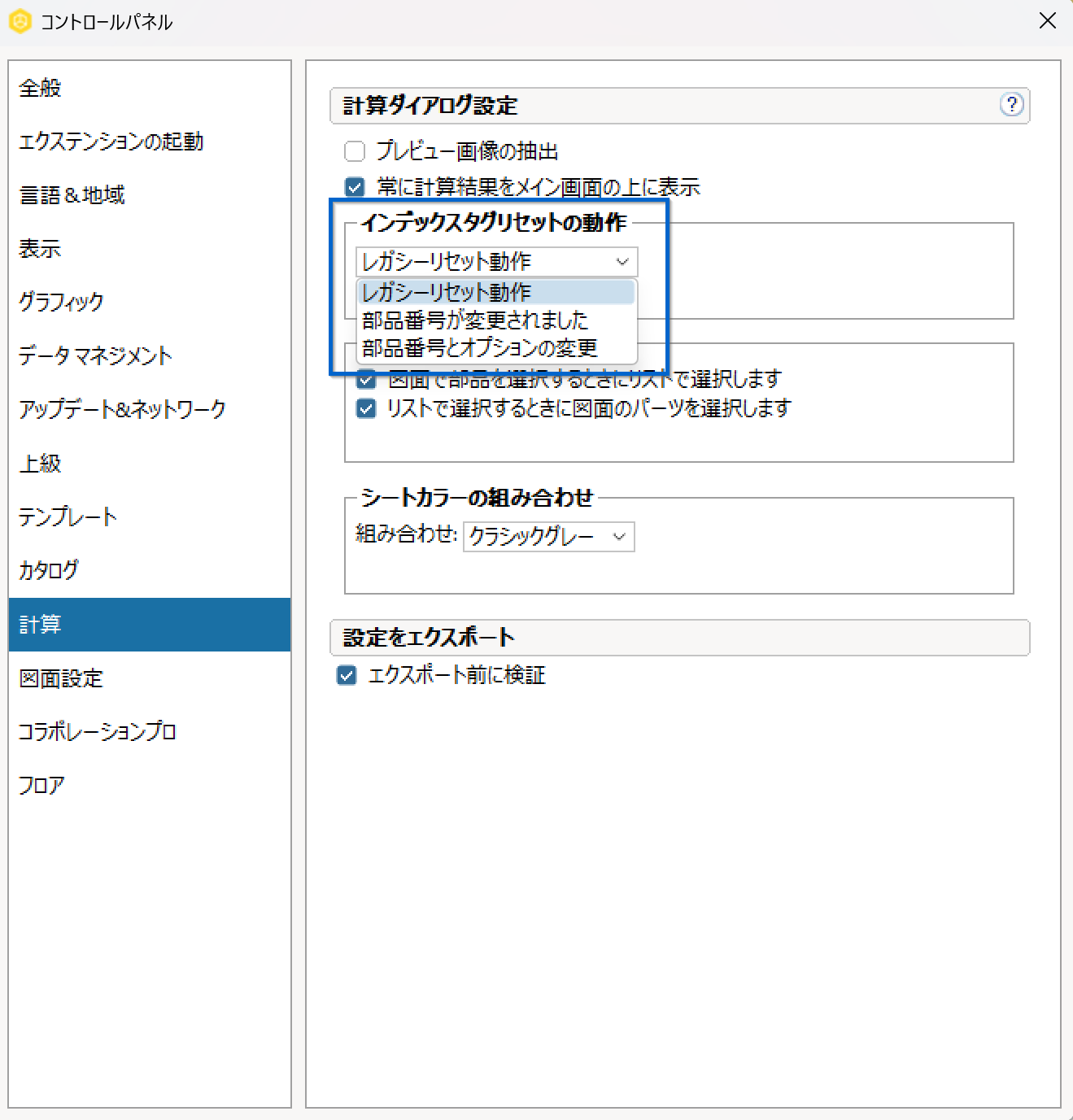

メーカーは製品に表示されるテキストを決めますが、特定のインデントタグテキストは計算ダイアログで編集できます。

1. 計算でタグを編集するオブジェクトを確認します。

   図面でオブジェクトを選択すると、リスト内の行がハイライト表示されます。
2. インデントタグ列の表示をオンにします。

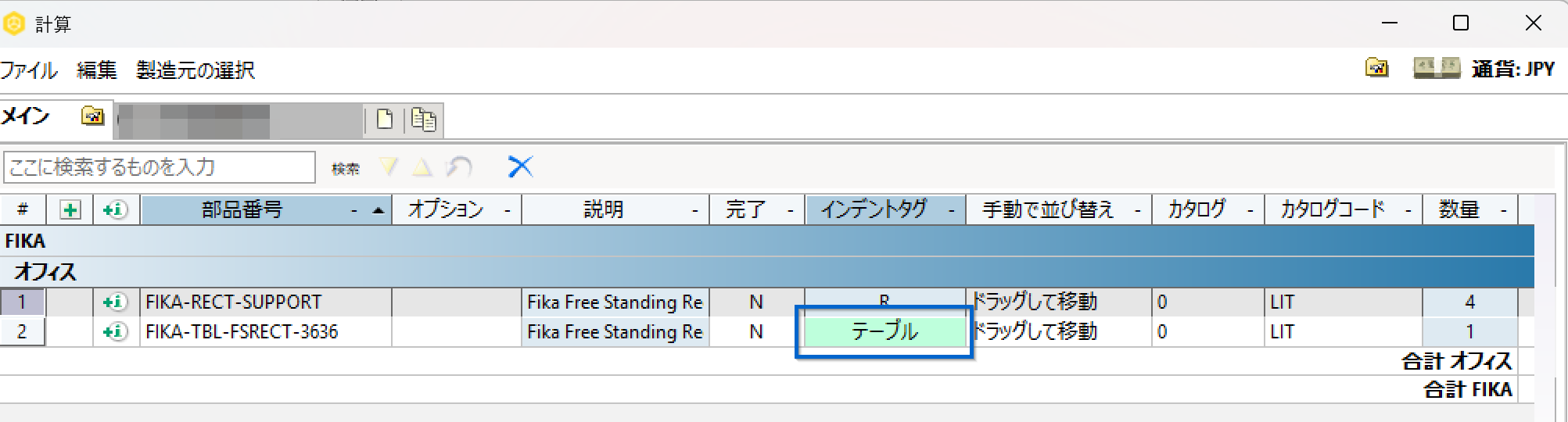

3. 編集するインデントタグをダブルクリックします。
4. 新しいテキストを入力します。 編集されたインデントタグは、ティール色で塗りつぶされます。



   特定のコンポーネントにインデントタグを使用したくない場合は、テキストの編集をするのではなく、削除します。
5. 図面に戻り、タグテキストが変更されていることを確認します。
