CETデザイナーのパーツタグ機能を使用して、図面内の項目にエリアタグを追加し、それらを分類します。 タグは、フロアや部門などのエリアを識別するために使用でき、カテゴリは計算ダイアログの個々のアイテムとして表示されます。 これにより、特定タグの個別の価格情報を表示できます。

タグを追加してカテゴリを作成するには、次の手順に従います。

1. ツールメニューからパーツタグを選択します。 パーツタグダイアログボックスが開きます。

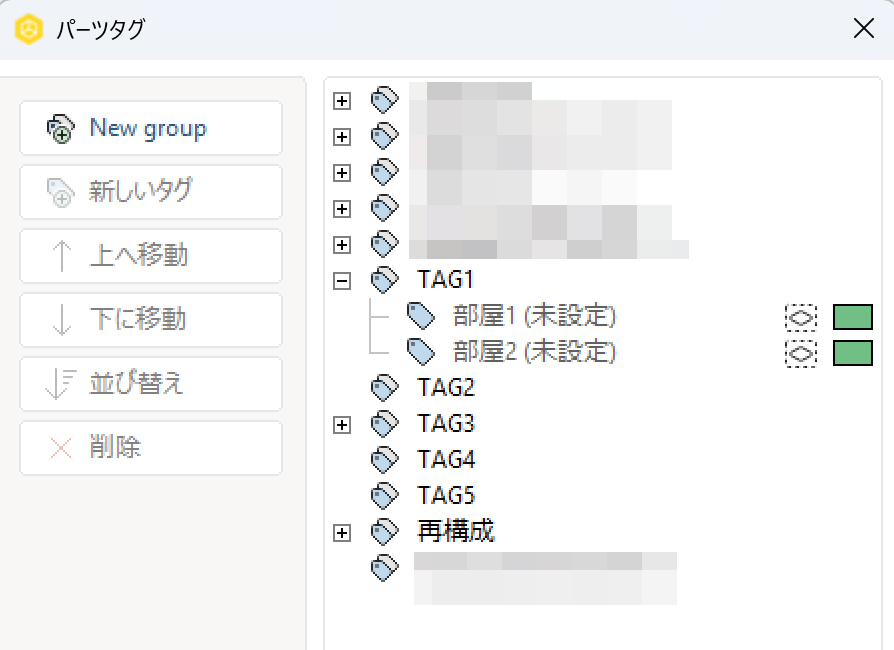

2. 既存のタグカテゴリの1つを選択し、そのカテゴリ内に新しいタグを（必要な数だけ）追加します。 必要に応じて、（新しいタグを含む）追加のカテゴリを追加することもできます。 パーツタグダイアログのカテゴリとタグのリストは、上へ移動ボタンと下に移動ボタンを使用して移動することで調整できます。

   事前登録されたタグカテゴリはそのままにします。 これらのタグの名前を削除または変更すると、CETデザイナー以外のプログラムでタグが使用できなくなります。

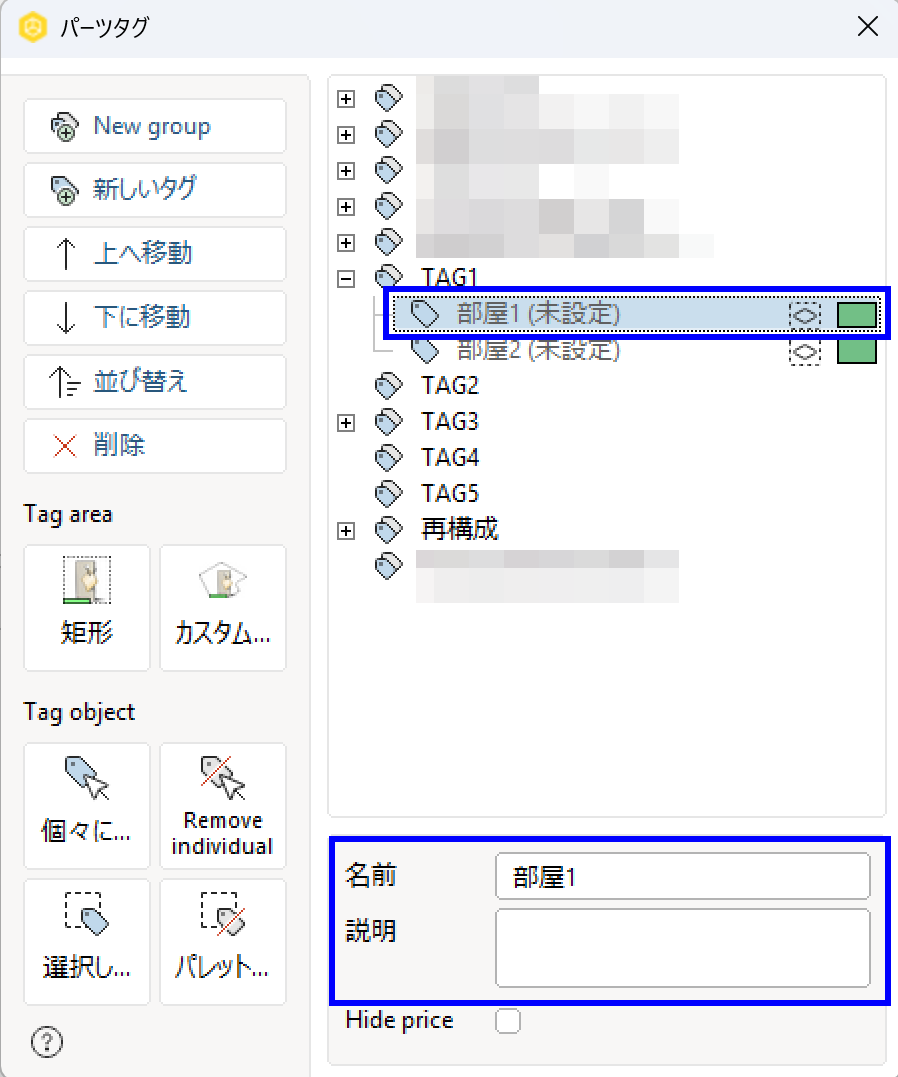

3. ダイアログボックスの下部で、タグのラベル、品名を入力します。（下の画像を参照）
4. 次のいずれかの方法を選択して、タグを適用します。
   1. 四角をタグ：2Dビューをクリックして、選択するオブジェクトを四角で囲います。 タグは四角内のすべてのオブジェクトに適用されます。
   2. カスタムシェイプのタグ：2Dビューを複数回クリックして、カスタムシェイプを作成します。 タグは、シェイプ内のすべてのオブジェクトに適用されます。
   3. 個々にタグ：2Dまたは3Dビューで、タグを適用する各コンポーネントをクリックします。 マウスの左ボタンをクリック＆ドラッグして、タグを付けるコンポーネントを個別に囲むこともできます。 四角をタグと同様に、ボックスをどのように囲むかによって、何が含まれるかが決まります。
      – 上から下へ囲む：ボックスが囲んでいる、またはボックスのアウトラインに触れているすべてのコンポーネントにタグが付けられます。
      –下から上へ囲む：ボックスで完全に囲まれたコンポーネントのみがタグ付けされます。
   4. セレクションに適用：このオプションを選択すると、2Dまたは3Dビューで選択したすべてのコンポーネントにタグが適用されます。

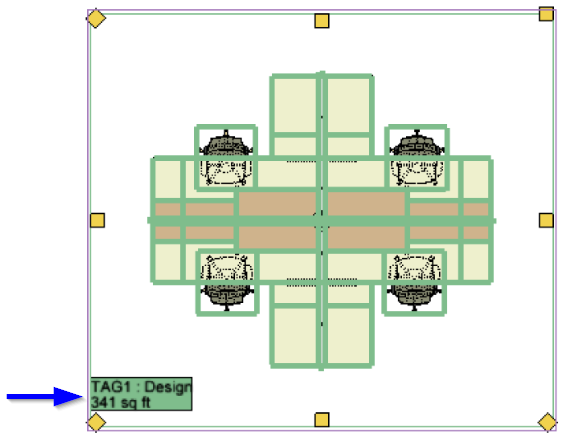

5. 図面エリアでタグが適用されると、3Dビューの下部にある表示モードが、自動的にタグ表示モードで表示されます。 タグ付けされたコンポーネントは、決められたタグ色で表示されます。



6. タグ情報を表示するには、計算ダイアログから、項目のビュー設定を開きます。 グループ化タブを選択し、関連するパーツタグのカテゴリのチェックボックスをオンにします。 計算に戻り、更新ボタンをクリックします。 各カテゴリの情報が表示されます。

タグカラー

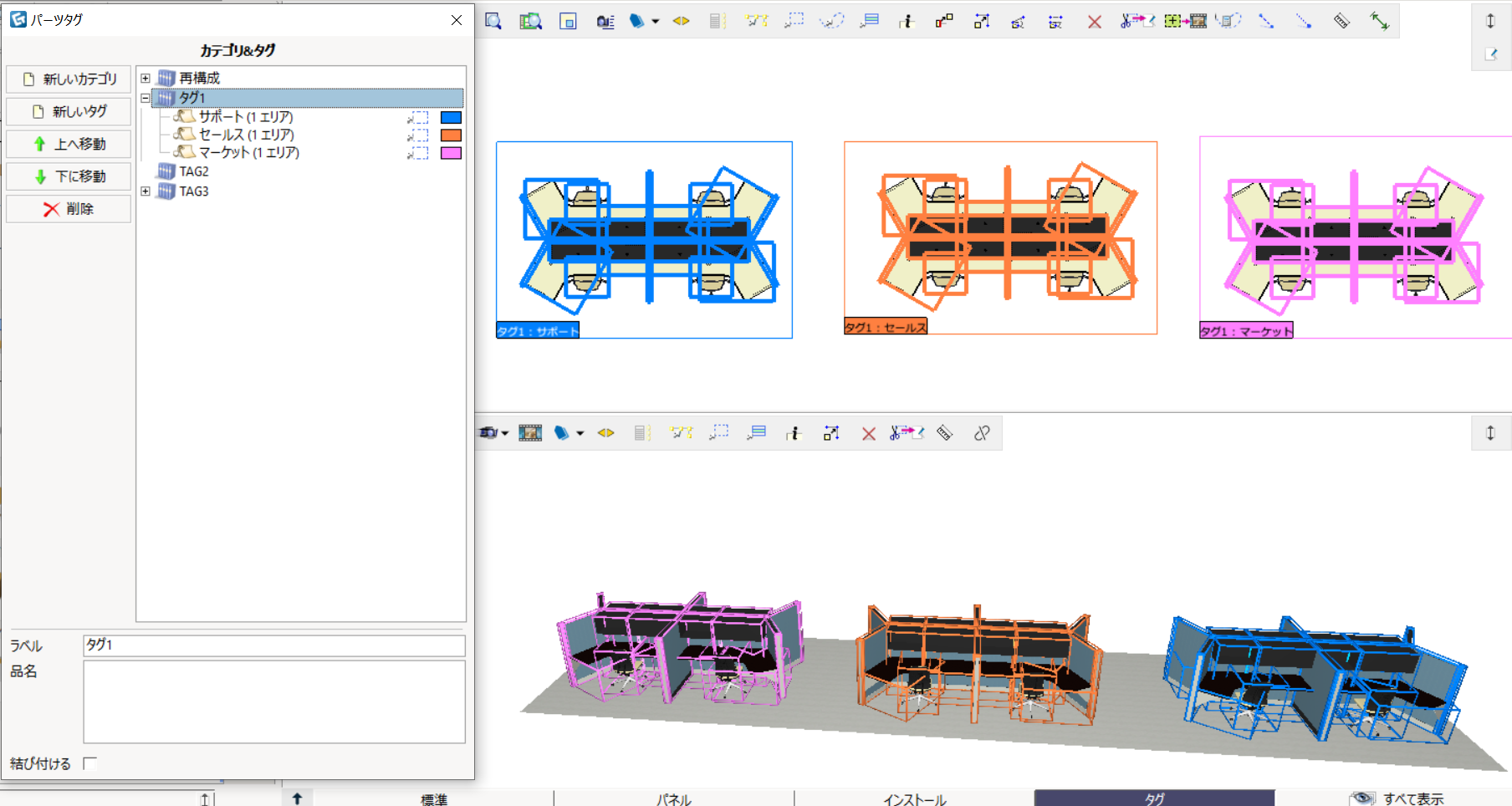

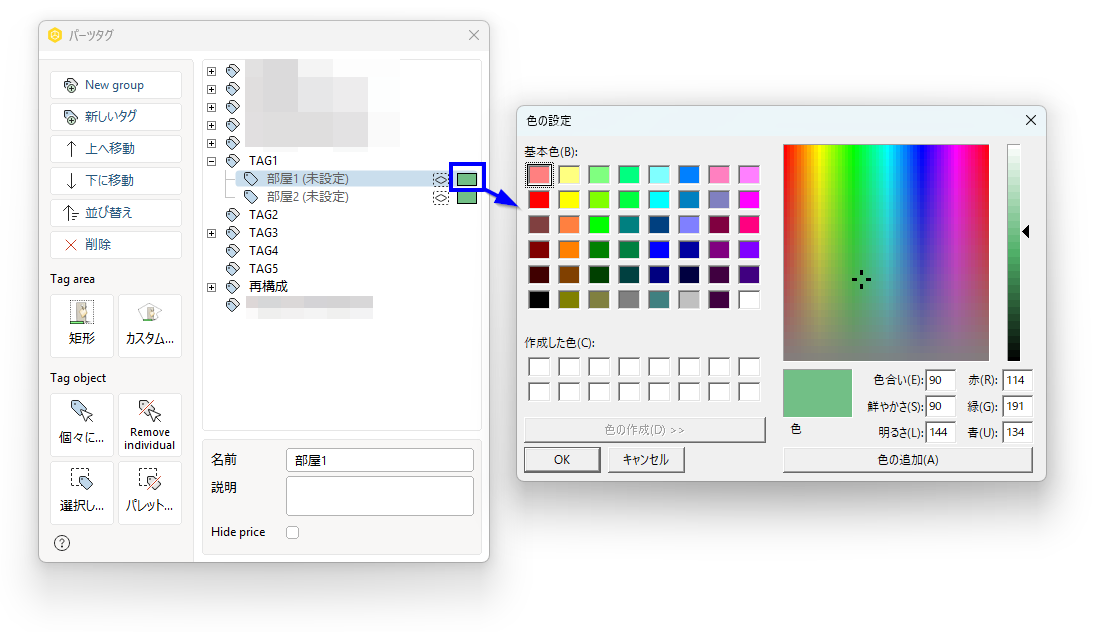

パーツタグダイアログ内のタグの右側にあるカラーボタンを選択して、タグの色を変更します。 これにより、2Dおよび3Dビューのバウンディングボックスの色が変更されます。

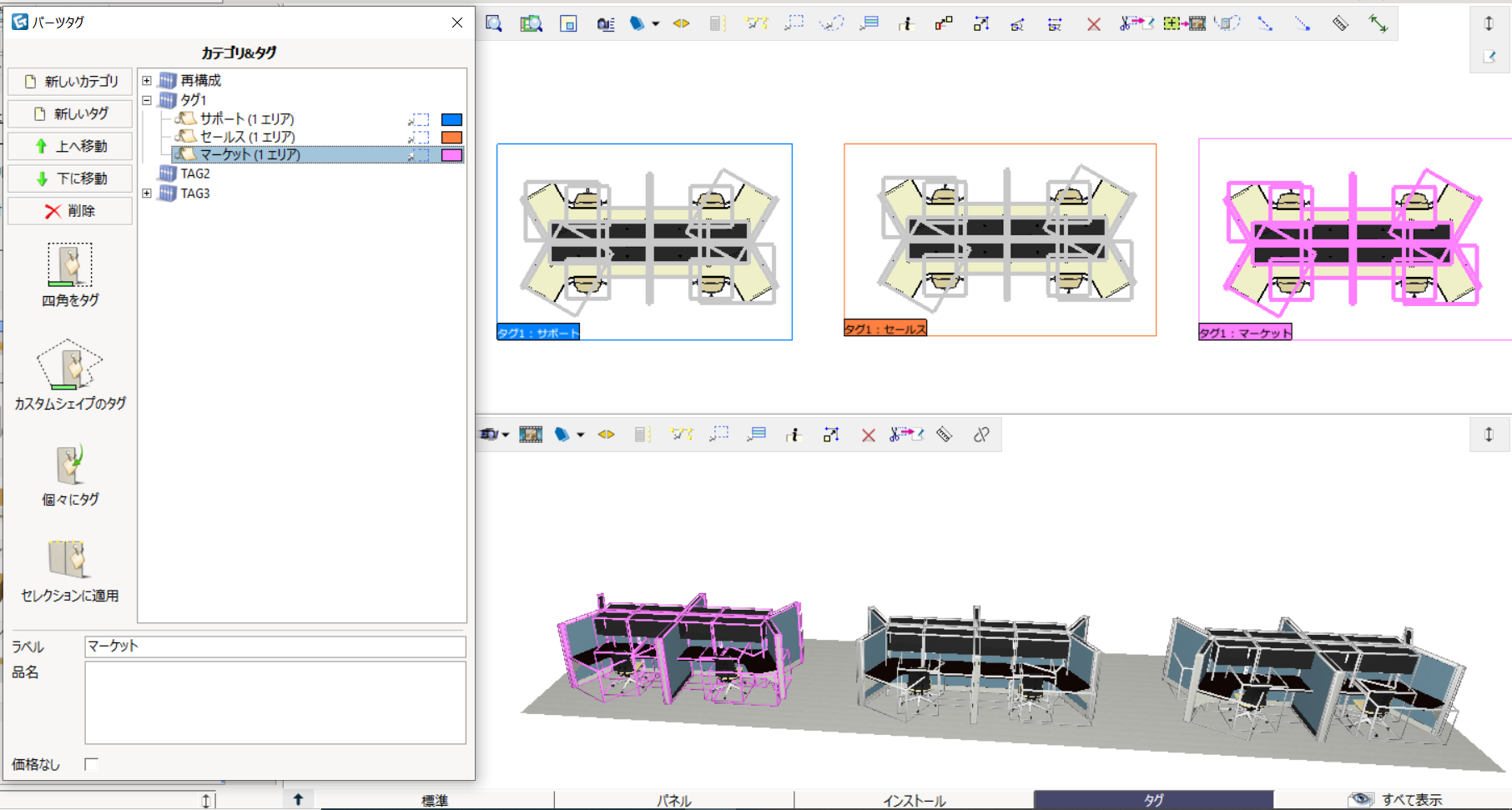

1つのタグを選択すると、他のタグのアイテムボックスが灰色に変わります。 これにより、タグ付けしたものとタグ付けが必要なものを確認できます。

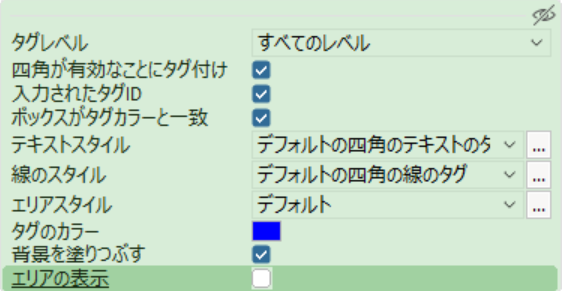

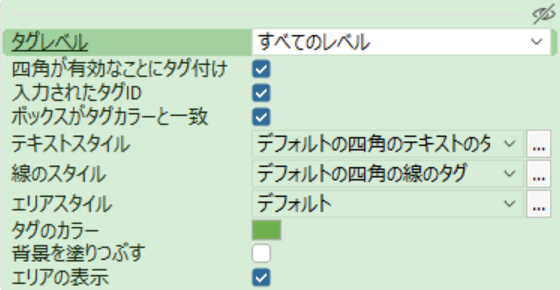

タグの長方形のプロパティボックスにはいくつかのオプションがあります。

• 線のスタイル - 1つのタグの長方形の線のスタイルを変更すると、自動的に同じタグ内のすべての長方形にも変更が適用されます。

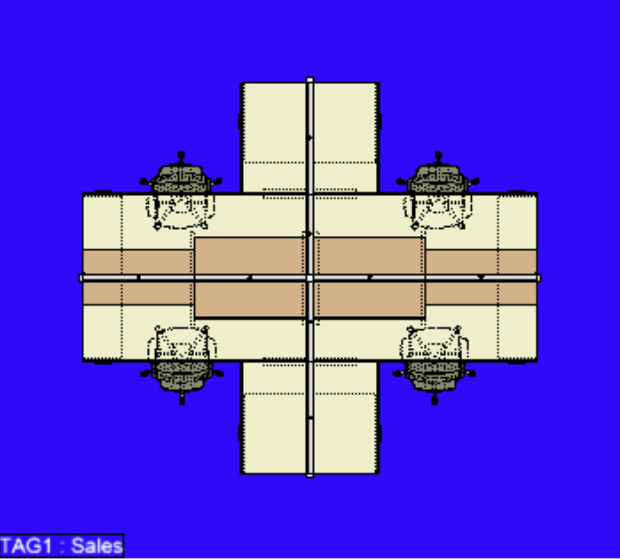

• 背景を塗りつぶす - 選択したタグ色で長方形全体を塗りつぶします。図面のどのエリアが特定のタグに属しているかを簡単に識別できます。




結びつけるオプション

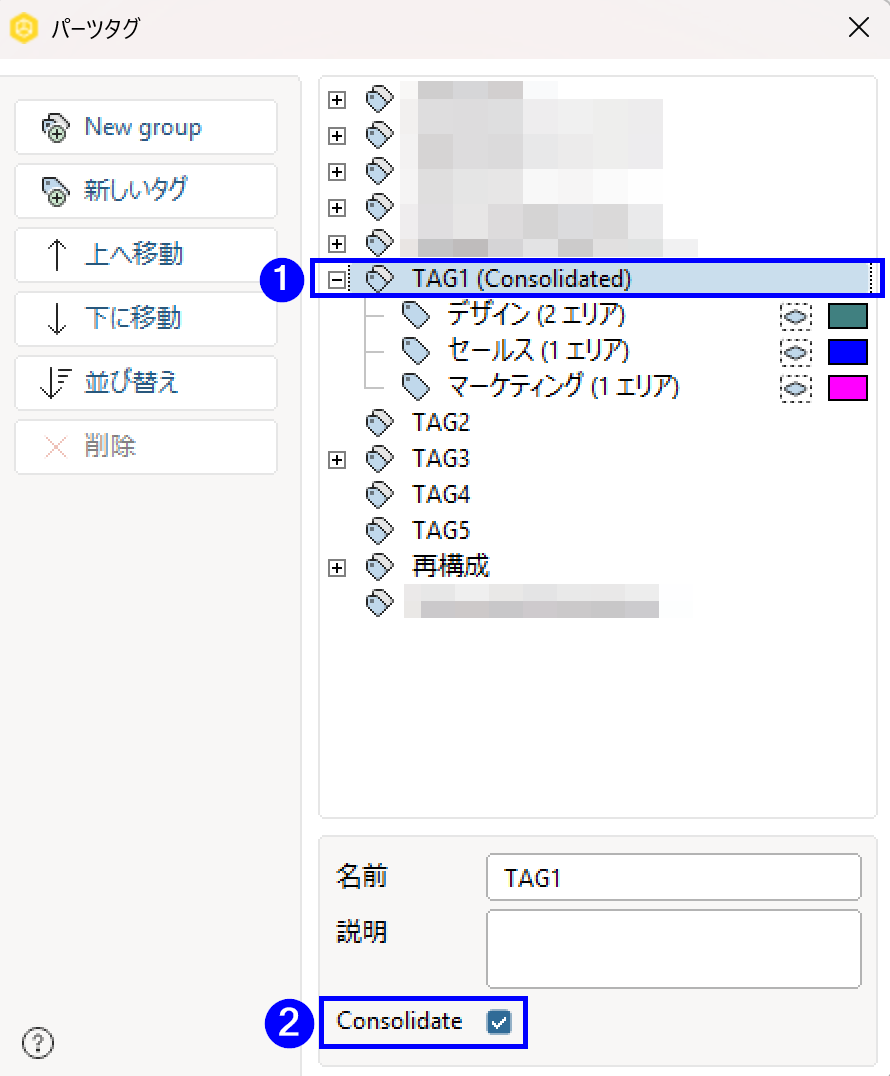

カテゴリを選択すると、パーツタグダイアログボックスの下部に、結びつけるオプションが表示されます。これは、異なるタグを持つコンポーネントを組み合わせるかどうかをコントロールするオプションです。 結びつけられたタグの場合、異なるタグを持つ同一のコンポーネントは、計算ビューで同じラインアイテムとして扱われます（タグはデフォルトでは結びつけられません）。

価格なし

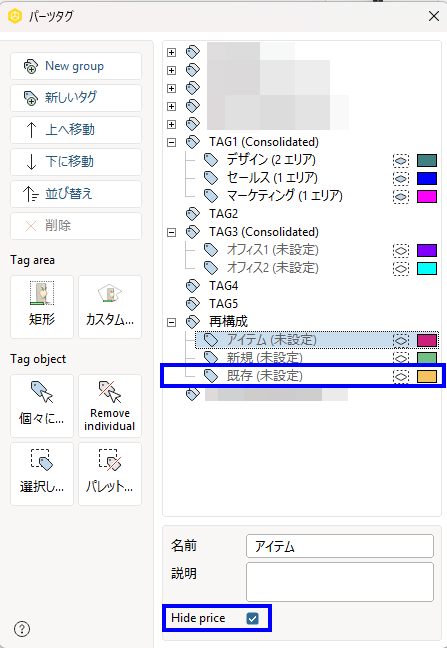

タグを選択したときに、パーツタグダイアログボックスの下部に表示される価格なしオプションは、再構成ツールで再構成をするときに役立ちます。 このボックスにチェックをいれると、そのタグが付いたすべてのオブジェクトの価格がゼロになります。 これは、顧客がすでに持っている家具に対して支払う必要がないシナリオを反映するためです。 新しいタグが最初に選択されると、パーツタグダイアログの下部にある、価格なしチェックボックスが利用可能になります。

このツールを使用する方法は以下のとおりです。

1. 再構成というカテゴリを追加します。
2. 新規、既存、および在庫のタグを作成します。
3. 既存タグと在庫タグの両方の価格なしチェックボックスをオンにします。

計算で、「在庫」と「既存」のタグが付いたアイテムの定価は￥ 0です。
