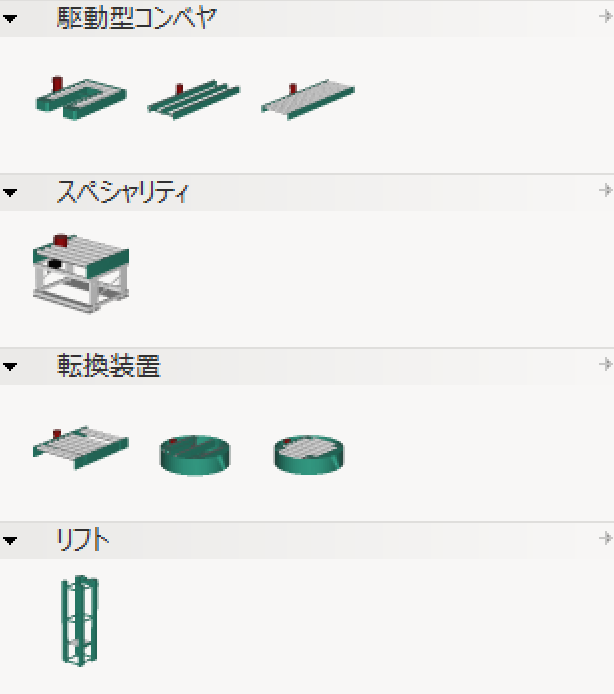

エクステンション内では、駆動型コンベヤ、転換装置、リフト、スペシャリティのセクションはすべてコンベヤユニットとして定義されています。

これらはそれぞれ次の製品タイプを意味します。

• 駆動型コンベヤ
  モーターを備えたコンベヤ。主に 搬送物 を端から端まで移動するために使用します。
• スペシャリティ
  パレットの重量を計測するなどの特殊機能を備えています。
• 転換装置
  これらのコンベヤはパレットの流れ方向を変更するために使用されます。
• リフト
  リフト、または垂直コンベヤは、搬送物を垂直に移動するために組み込みます。

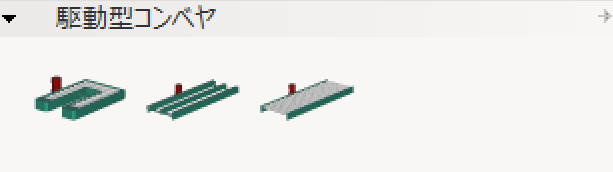

駆動型コンベヤ

パレットコンベヤシステムは通常、パレットを効率的に輸送するために連携して動作する 2 つの独立したセクションで構成されています。一般的な仕組みは次のとおりです。

まず、パレットがコンベヤに積み込まれます。多くの場合、パレットを手動またはフォークリフトやロボットアームなどの自動システムで配置できる機構やステーションがあります。パレットが積み込まれると、コンベヤシステムの 2 番目の部分に移動します。Essential Conveyorには、コンベヤラインの先頭に配置して積み込みや積み下ろしを行うことができる2分割のパレット ローラーユニットがあります。

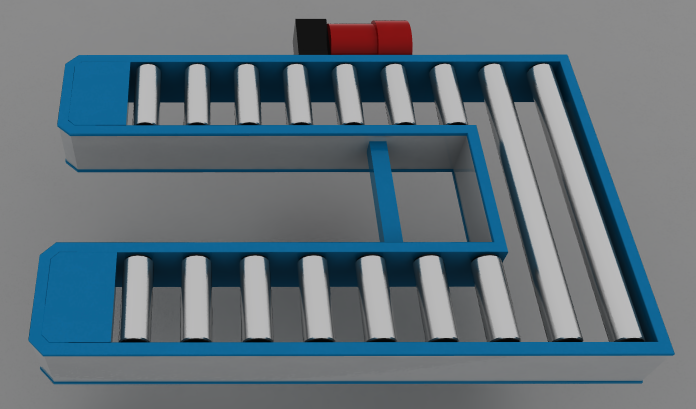

2分割パレットローラー

フォークリフトでパレットを積み降ろしするために、コンベヤラインの終端でよく使用されます。

次のセクションは、積載されたパレットを目的地まで輸送する役割を担います。通常、このセクションは、パレットを前進させるために動力を与えた一連のローラーまたはホイールで構成されます。ローラーは、コンベヤに沿って移動するパレットを支えるために戦略的に配置されており、カスタマイズを可能にするローラーピッチオプションがあります。構成によっては、パレットの流れを制御したり、輸送中に問題を検出したりするためのダイバータゲートやセンサーなどの追加機能がある場合があります。コンベヤユニットの2つの部分は連携して動作し、積載エリアから保管エリア、出荷ドック、または生産ラインの別の部分などの目的の目的地までパレットをスムーズに移動できるようにします。このセットアップは、一般的にパレット化された商品の効率的な取り扱いが不可欠な倉庫、配送センター、製造施設、およびその他の産業環境で使用されます。

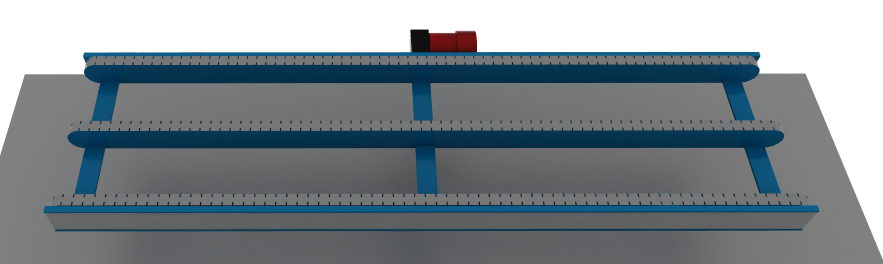

ストレートチェーンパレットコンベヤ

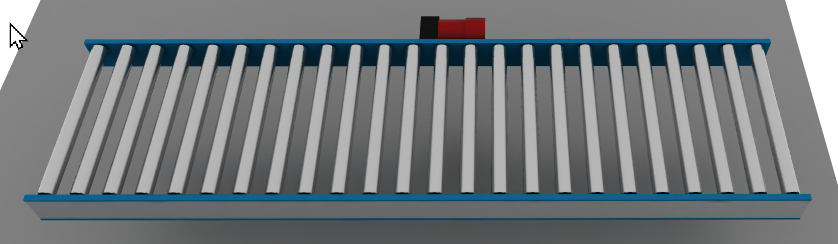

ストレートローラーパレットコンベヤ

ストレート ローラー パレットコンベヤは、クイックプロパティで駆動／非駆動のオプションを選択できます。

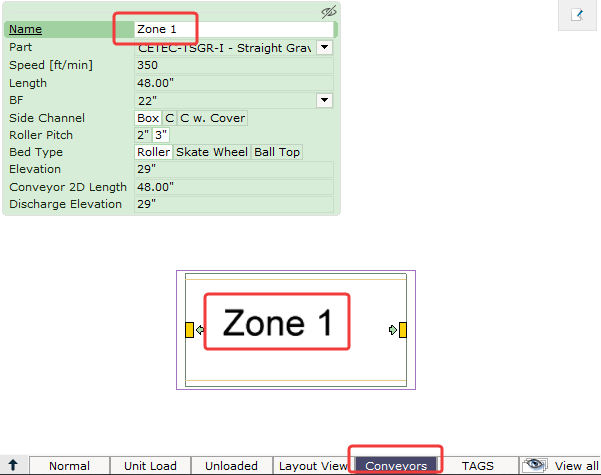

プロパティ

プロパティ	解説
名前	コンベヤにラベルを付けたい場合に使用します。ここに入力した内容は、 Viewモードでコンベヤが選択されている場合に 2Dビューのタグとして表示されます。
パーツ	選択したユニットの部品番号を表示します。

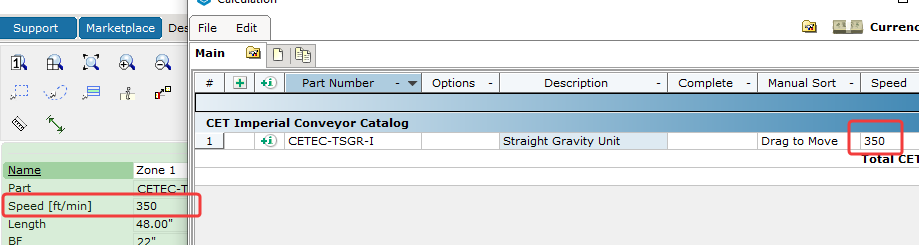

速度	ベルトコンベヤの速度を指定します。このプロパティは計算画面に表示されます。
長さ	ユニットの 2Dにおける長さを表示します。

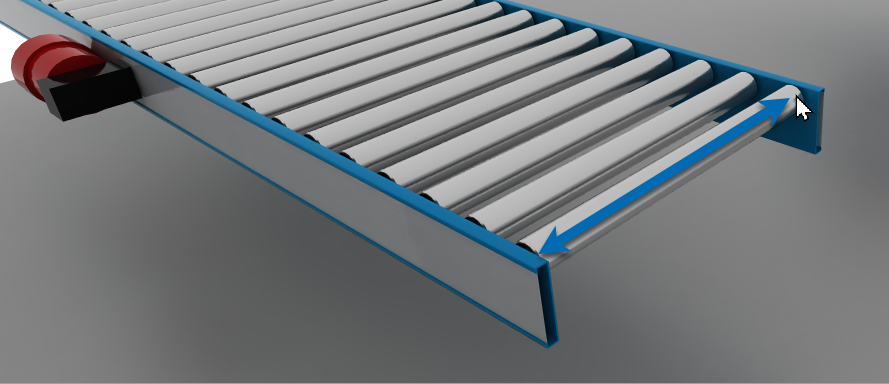

BF	BF＝Between Frames. コンベヤの2つのサイドフレーム間の幅。

構成によっては、パレットの流れを制御したり、輸送中に問題を検出したりするためのダイバータ ゲートやセンサーなどの追加機能がある場合があります。
コンベヤユニットの 2 つの部分は連携して動作し、パレットを積載エリアから目的の目的地 (保管エリア、出荷ドック、または生産ラインの別の部分など) までスムーズに移動できるようにします。

その他のユニット

スケール

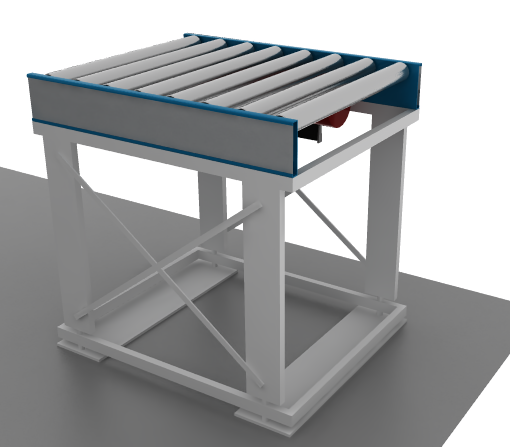

パレットコンベヤスケールは、コンベヤシステムを移動するパレットの重量を測定するために設計された産業用装置です。スケールはコンベヤライン上に配置できます。

転換装置

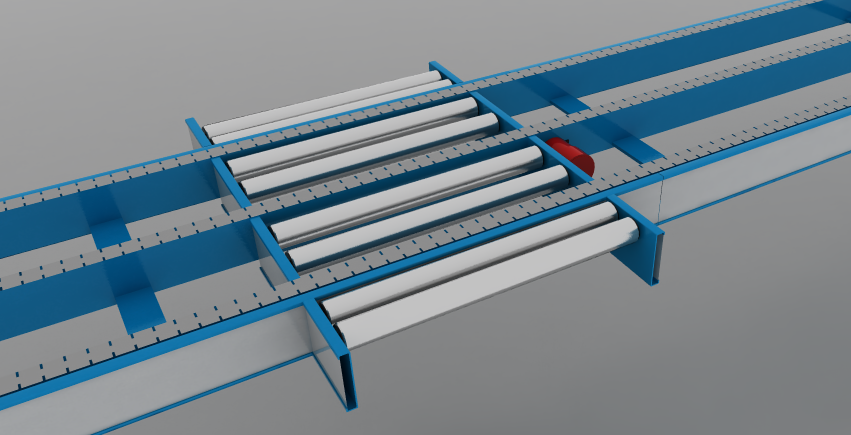

パレットローラートランスファーはチェーンコンベヤユニット上に配置できます。

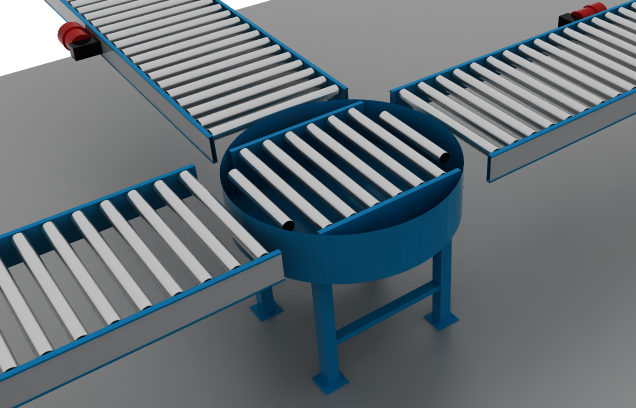

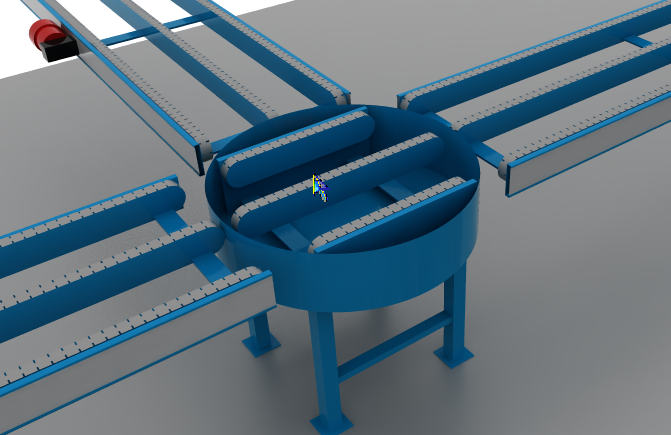

パレットチェーンターンテーブルとパレットローラーターンテーブルは、コンベヤラインにおける移動の方向転換ポイントとして使用します。

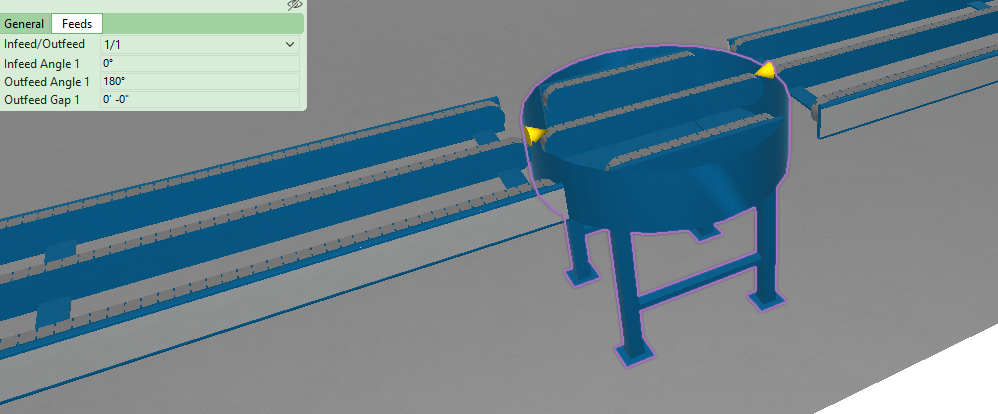

ターンテーブルのクイック プロパティでは、フィードをカスタマイズできます。これにより、インフィードとアウトフィードの数を調整して、各ターンテーブルに接続できるラインの数を変更できます。

リフト

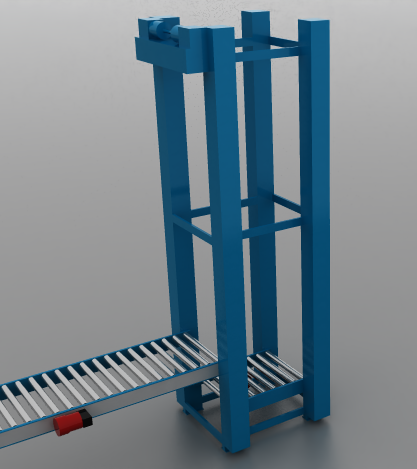

パレットリフト ローラーユニットは、コンベヤシステム内でパレットを垂直に移動できるパレットリフトです。最初にリフトをシステムに配置し、次にリフトにコンベヤラインを追加するのが最適です。コンベヤラインはリフトにスナップしますが、リフトは既存のコンベヤにスナップしません。
