主要部件

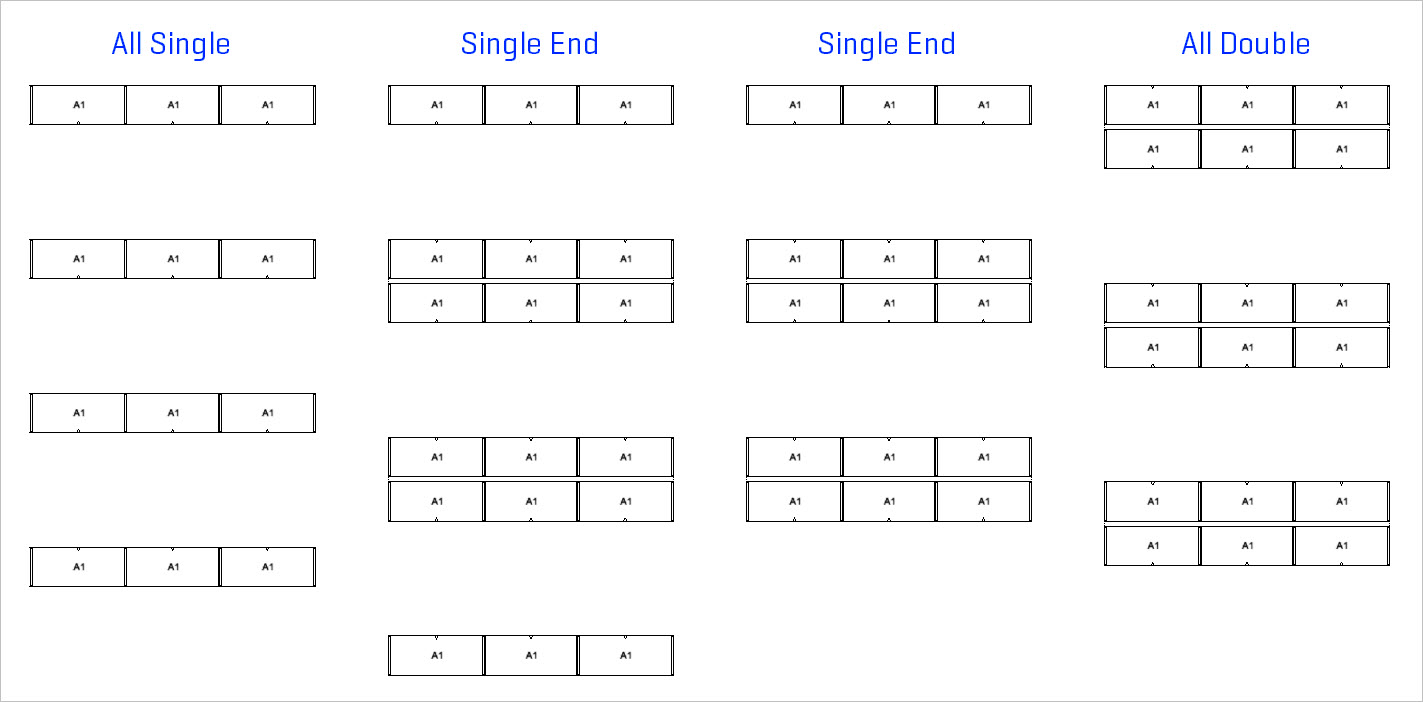

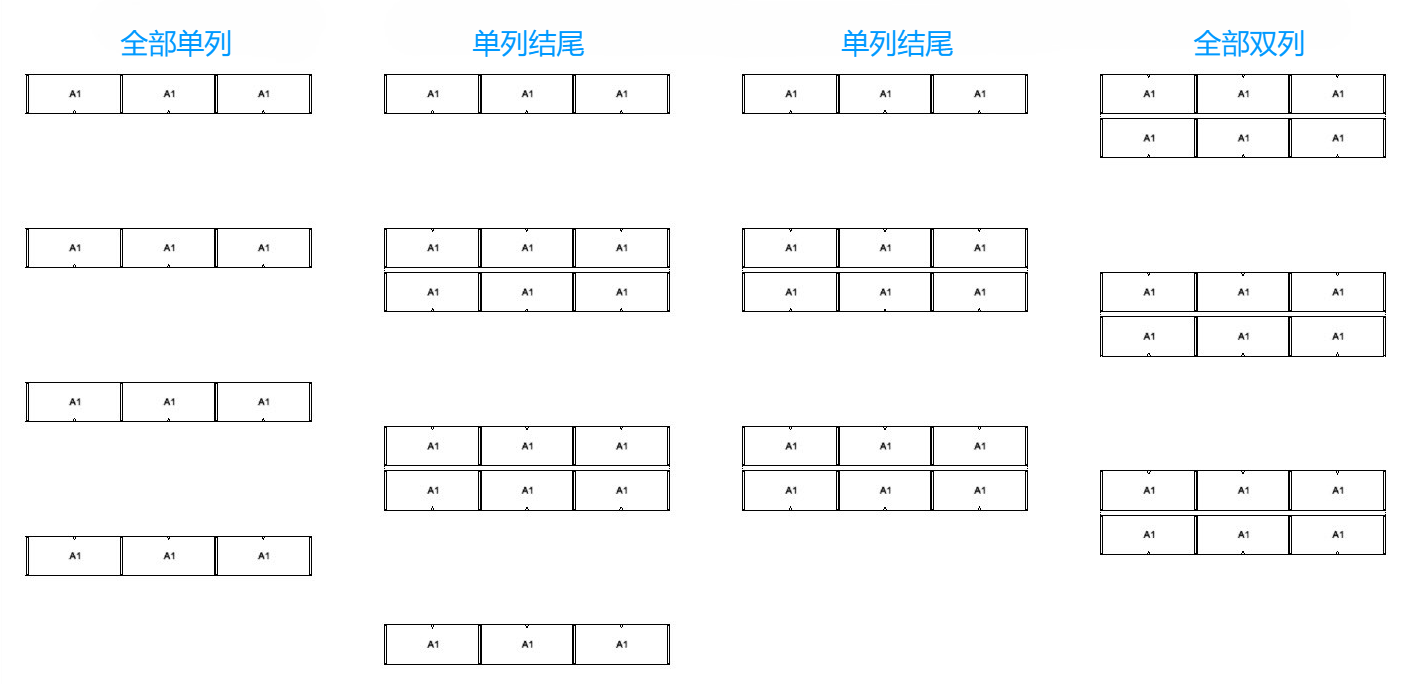

列的布局有三种类型，分别是全部单列、单列结尾和全部双列。下图示例了每种类型。

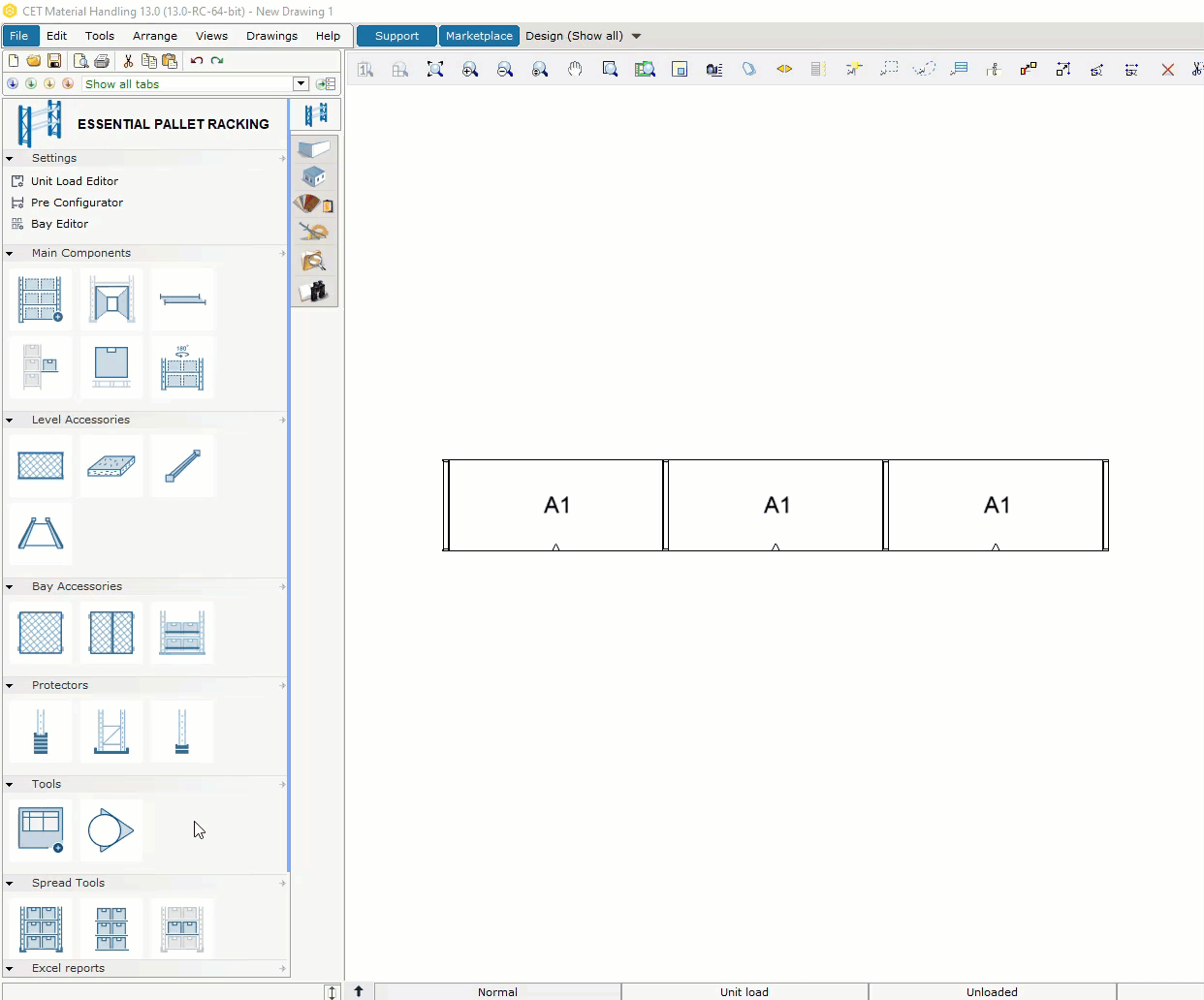

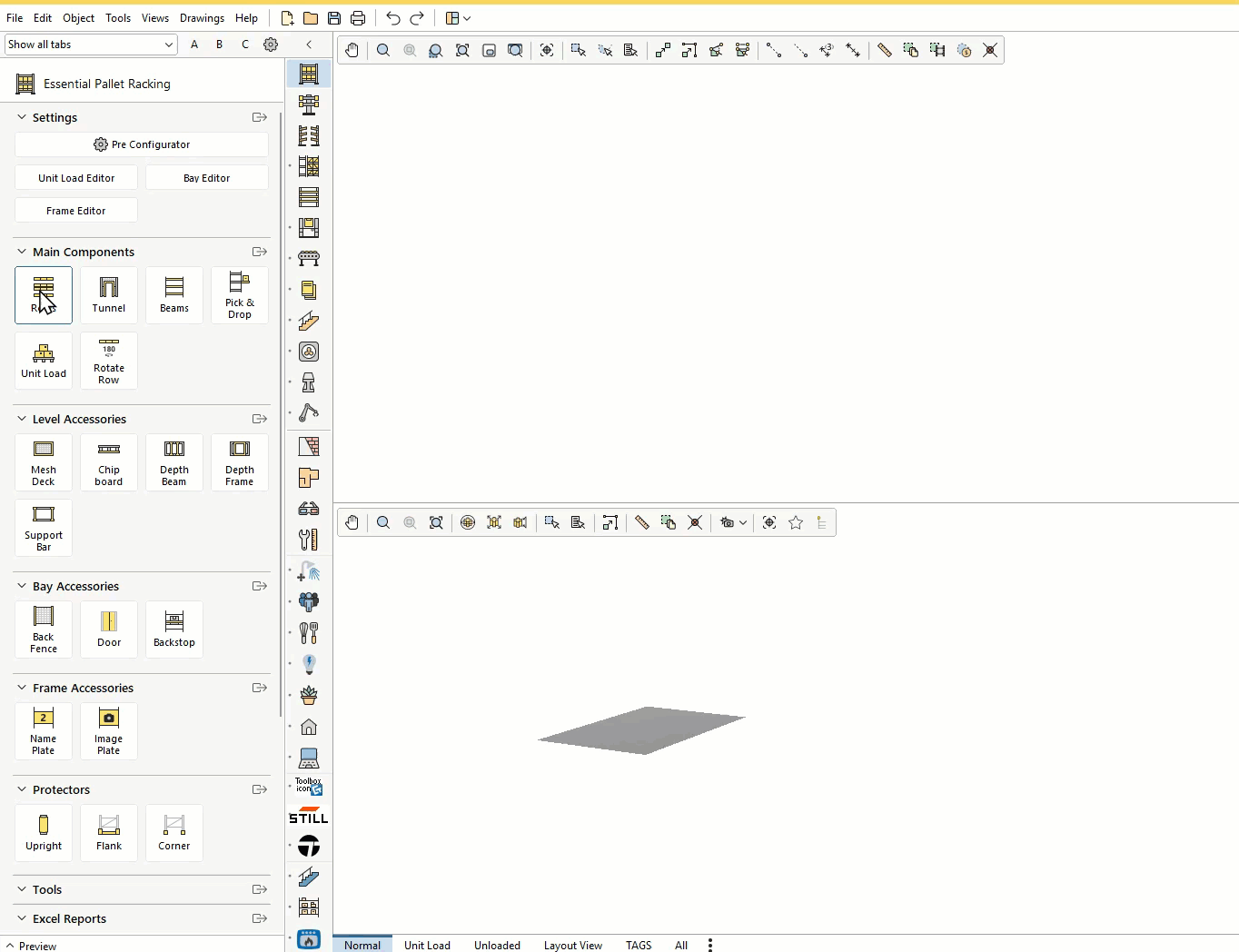

使用行工具，请按照以下步骤进行：

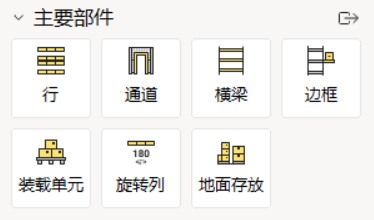

1. 在主要部件选项卡中点击行工具。
2. 将鼠标光标移动至绘图区域。行工具会附加到光标上。
3. 单击一次以设置起点。
4. 沿着所需方向拖动光标，创建所需数量的货架。
5. 再次点击并拖动光标以创建通道。
6. 添加所需数量的通道，然后单击以结束命令。

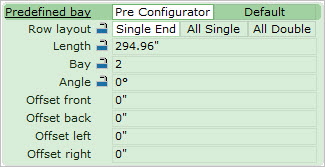

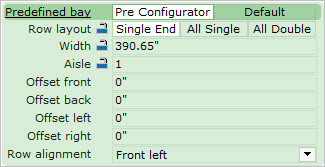

也可以使用快捷属性框来配置列和通道。

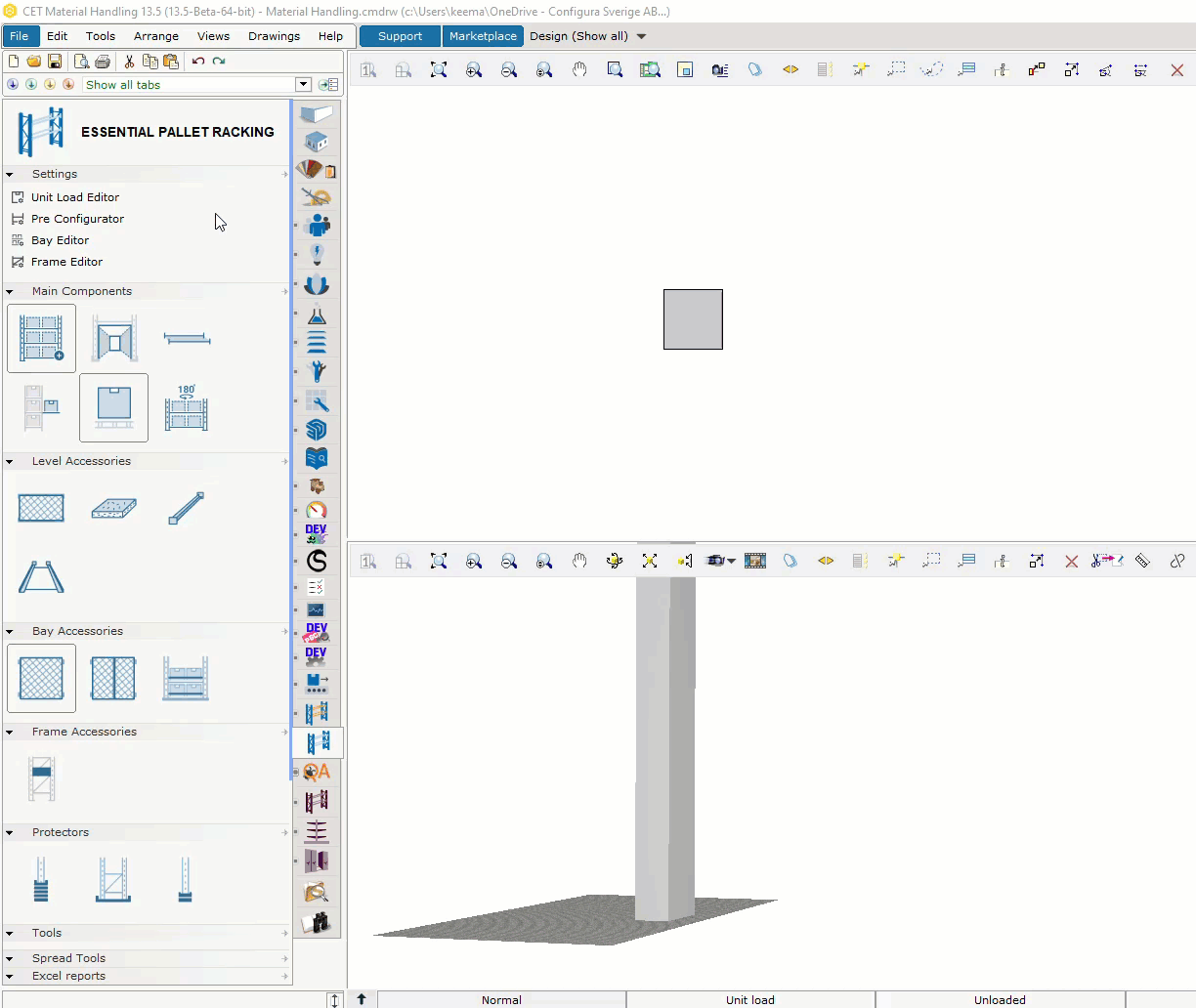

碰撞检测

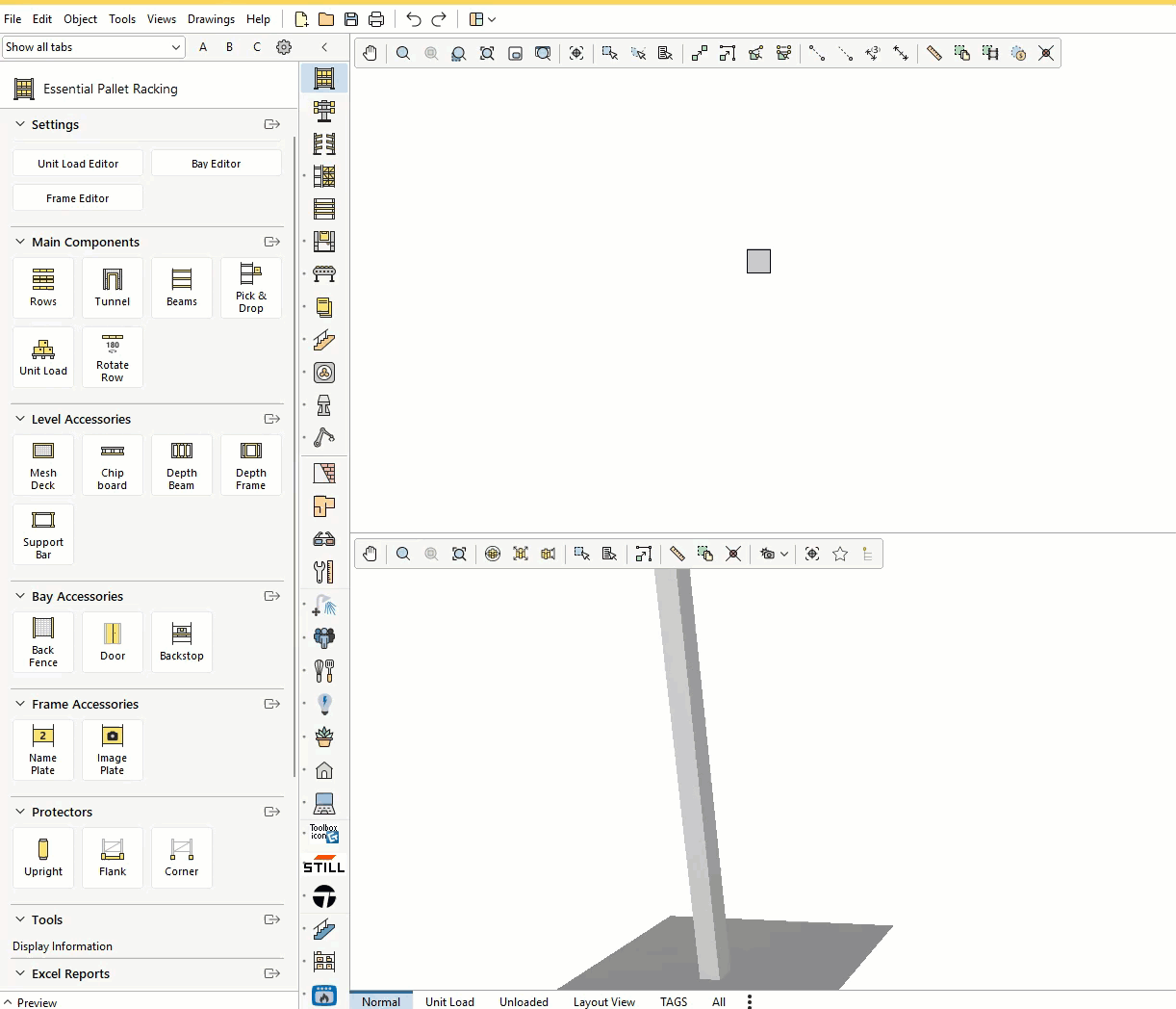

碰撞检测是一项内置功能，它可以检测建筑结构，例如柱子或墙壁，并会根据所选的碰撞属性自动进行适配调整。当检测到存在建筑结构时，作为货架占位框的方框将会变为红色。

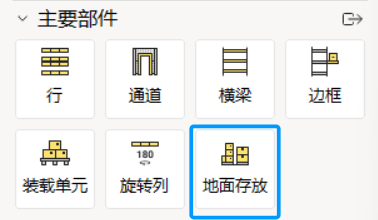

地面存放

地面存放工具支持添加地面仓储布局，这是一种仓库存储方式：货物直接摆放在地面，可堆码堆放或放在指定区域，无需使用各类货架。常用于大宗货物、托盘货物以及周转较快的库存存储。

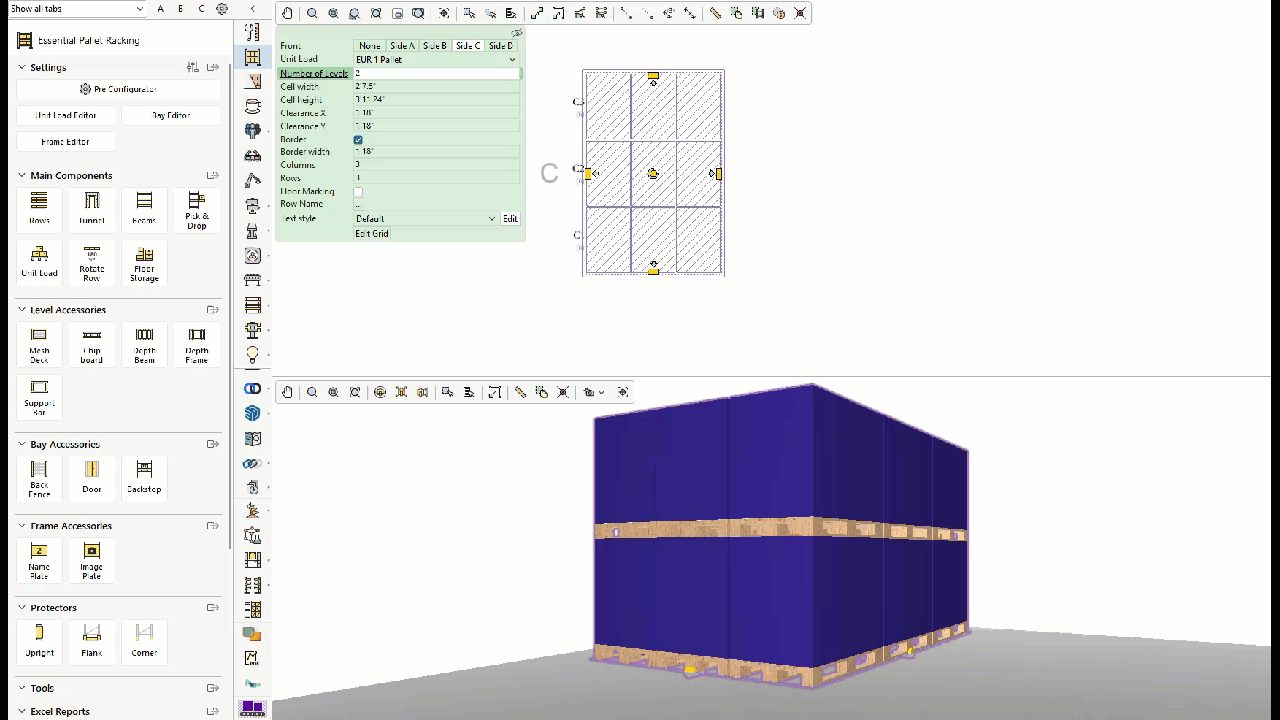

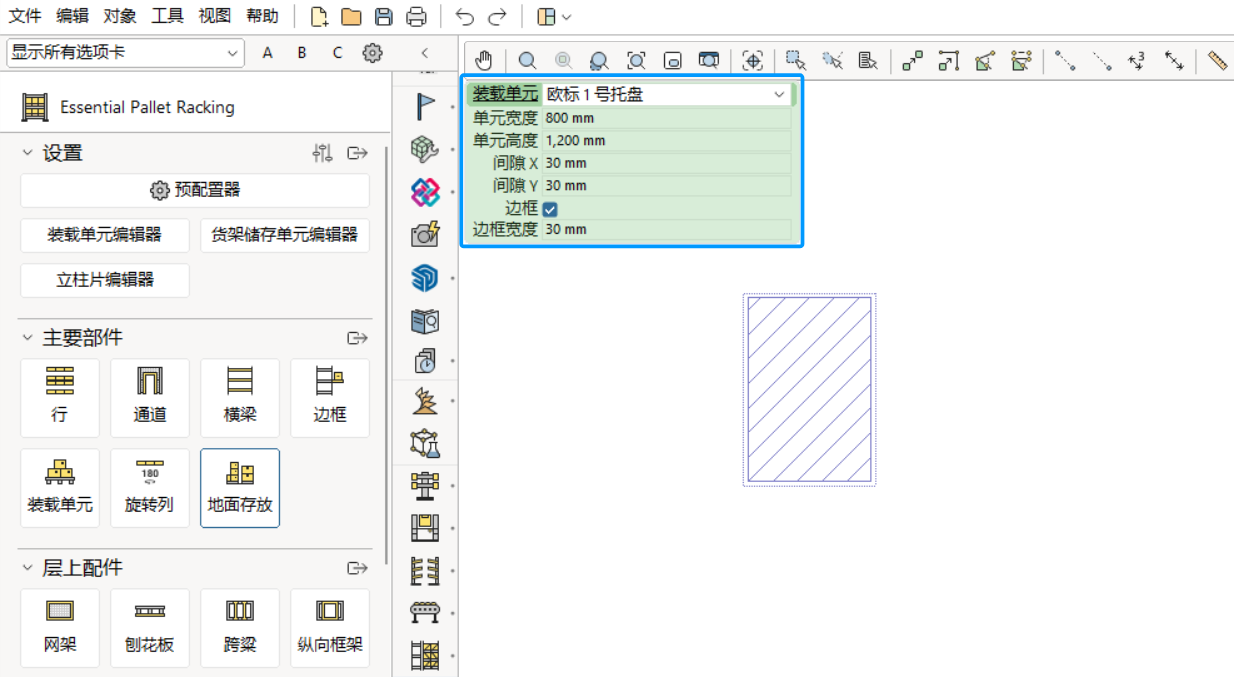

放置地面仓储时可实时调整各项属性。可在第一个下拉菜单中选择装载单元类型。单元宽度和高度会根据单元载荷尺寸自动生成，同时也支持手动修改。间隙指各个单元之间的空隙，该属性同样可自定义调整。边框宽度是整个地面仓储区域外围的留白距离，可通过快速属性面板设置其宽度。

放置完成后，快速属性面板中将解锁更多可设置属性：

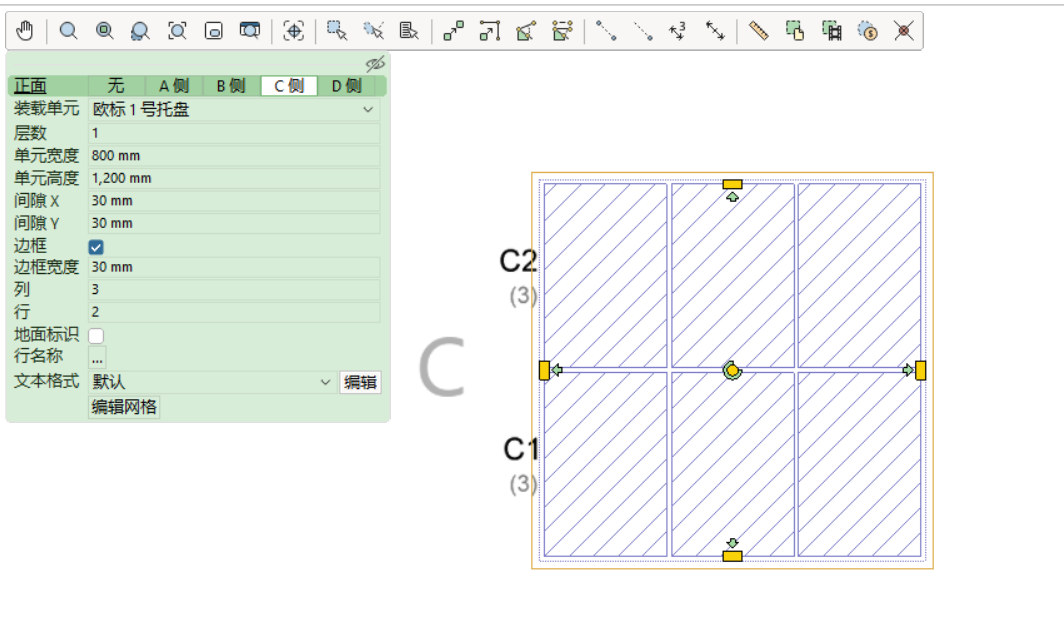

正面选项可指定地面仓储区域的哪一侧作为正面。选定侧边后，在2D视图中会同步显示名称与编号，同时展示对应行列内的单元载荷数量。

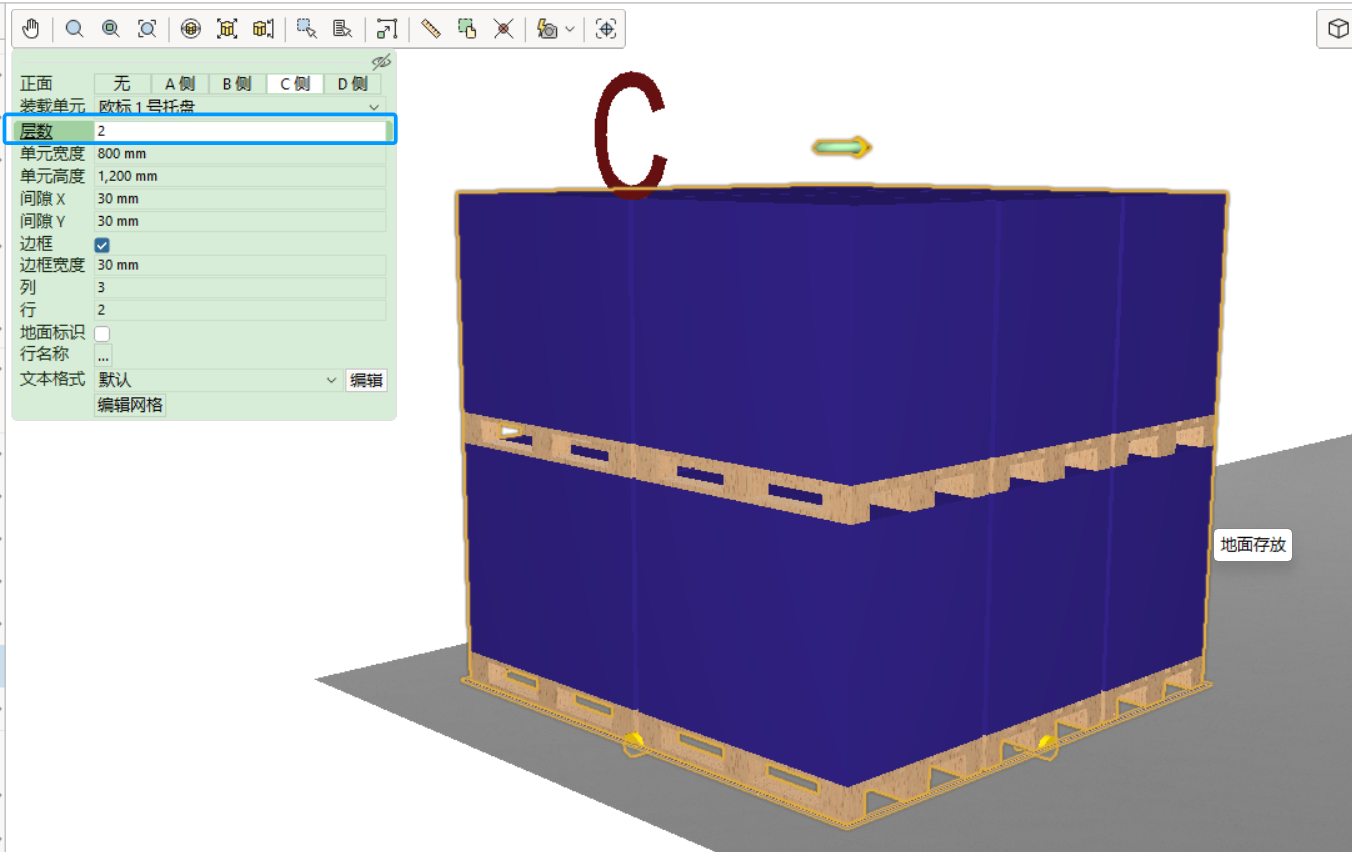

层数选项可调整网格上每个位置可垂直堆叠的单元载荷数量。

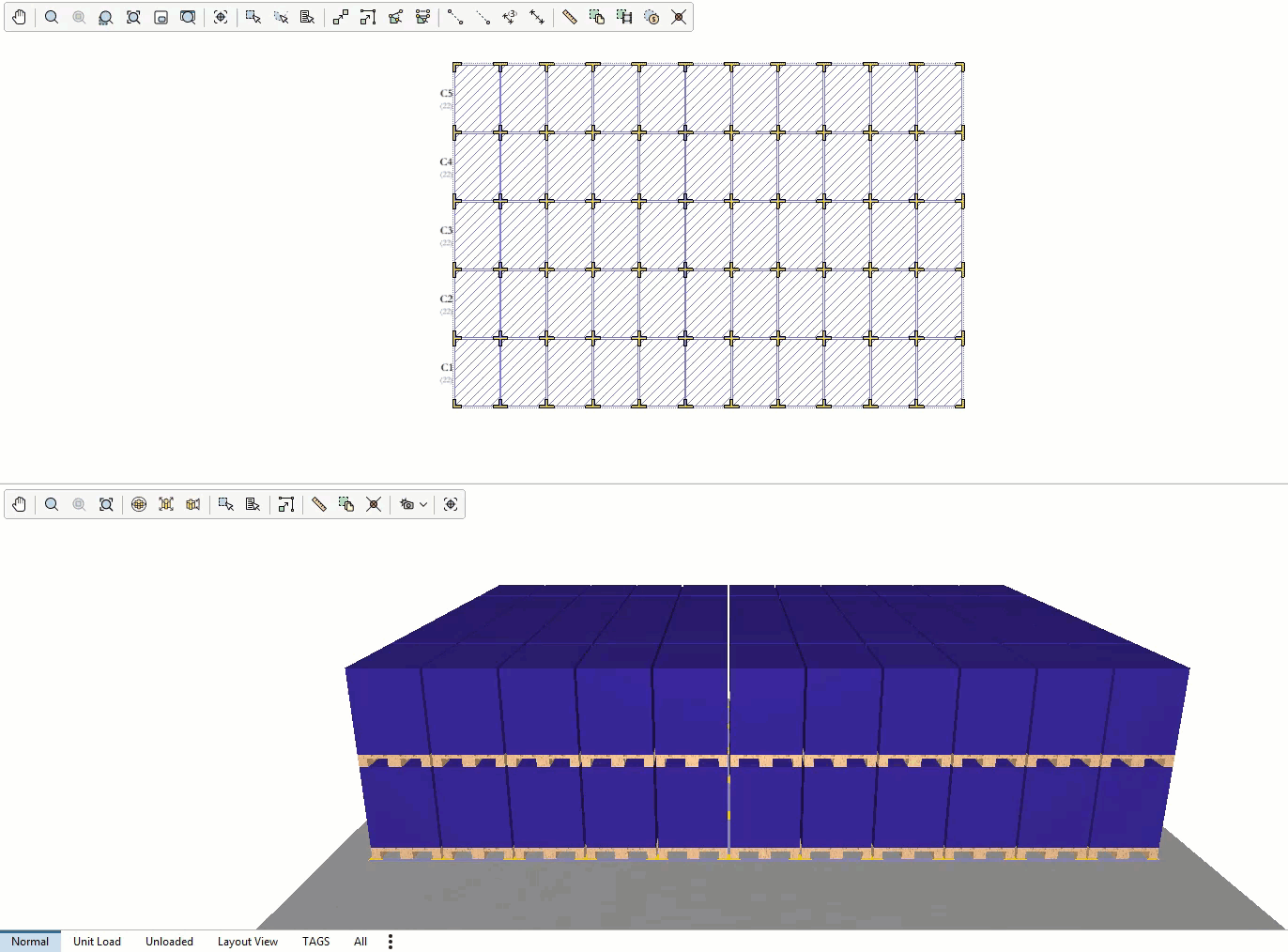

可以使用拉伸节点调整行和列数量，也可以在快速属性中直接输入所需数值。

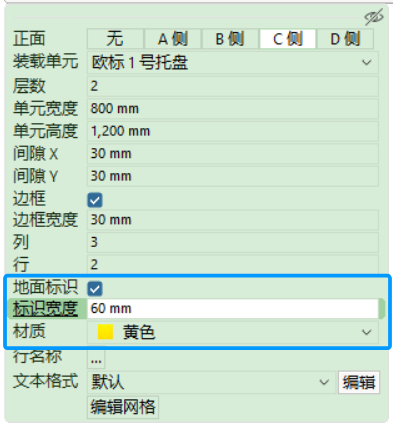

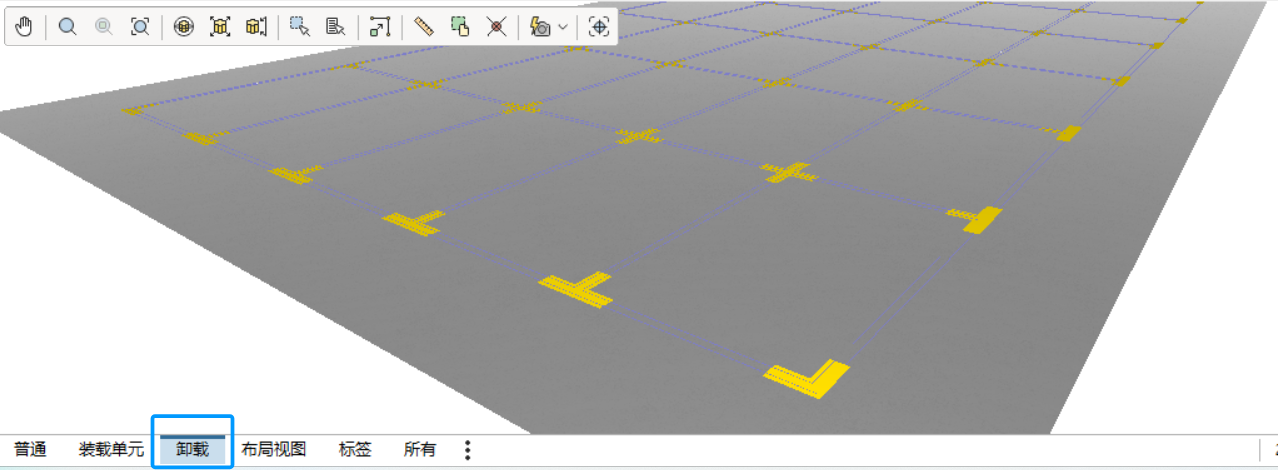

地面标识可在地面生成标线，划定地面存储区域。启用该选项后，会多出两项可设置参数，可调整标识的宽度与材质。

该功能搭配卸载视图模式使用效果更佳，可只查看地面存储区域的位置，而不显示装载单元。

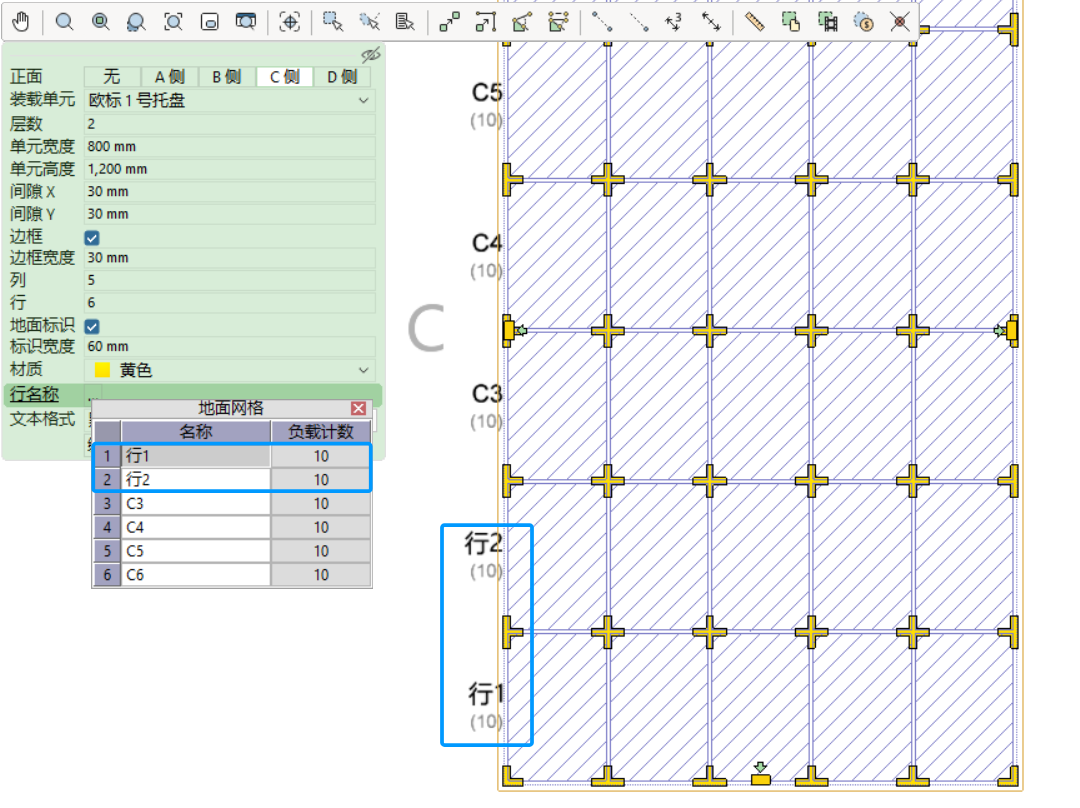

行名称选项支持对行或列进行重命名。点击行名称旁的省略号，输入想要的名称即可。

编辑网格按钮可在地面存储区域中插入或删除单元载荷格位。可以单选单个网格，也可以按住鼠标拖动框选矩形区域，批量添加或移除整片区域的格位。

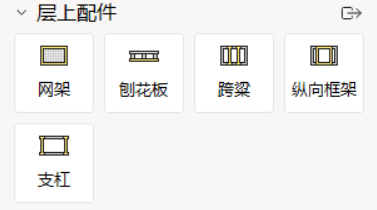

层上配件

层上配件区域可添加网架和刨花板配件，也可加装跨梁、纵深框架以及支支杠。

货架储存单元附件

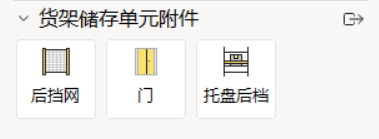

通过货架储存单元附件部分，您可以选择使用后档网、门和托盘后档工具添加其他附件。

立柱片附件

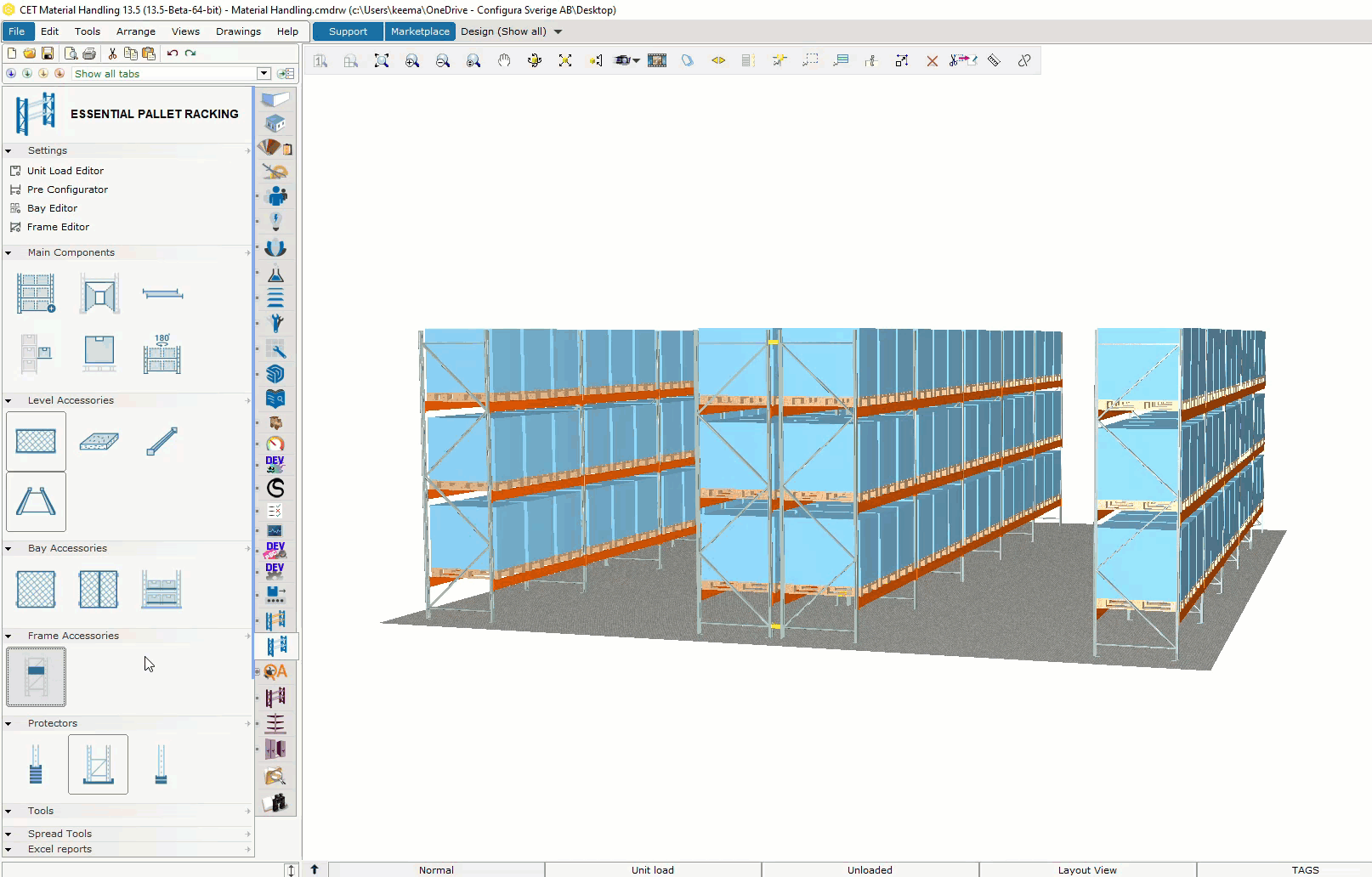

立柱片附件可通过铭牌、图像铭牌工具添加各类附加配件。

铭牌

铭牌工具可在一排货架的框架上放置数字标识，编号范围根据图纸中的货架行数自动生成。铭牌便于快速定位和指代特定货流行列，在大型设计图纸中尤为实用。

添加铭牌请按照以下步骤操作：

1. 在立柱片附件中选择铭牌工具
2. 在快速属性面板中选择单个或整列模式
   • 单个模式：逐个为每个框架添加铭牌
   • 整列模式：一次性为整行所有框架批量添加铭牌
3. 将鼠标悬停在框架上即可生成铭牌
4. 可上下拖动铭牌调整在框架上的位置，点击鼠标完成定位放置

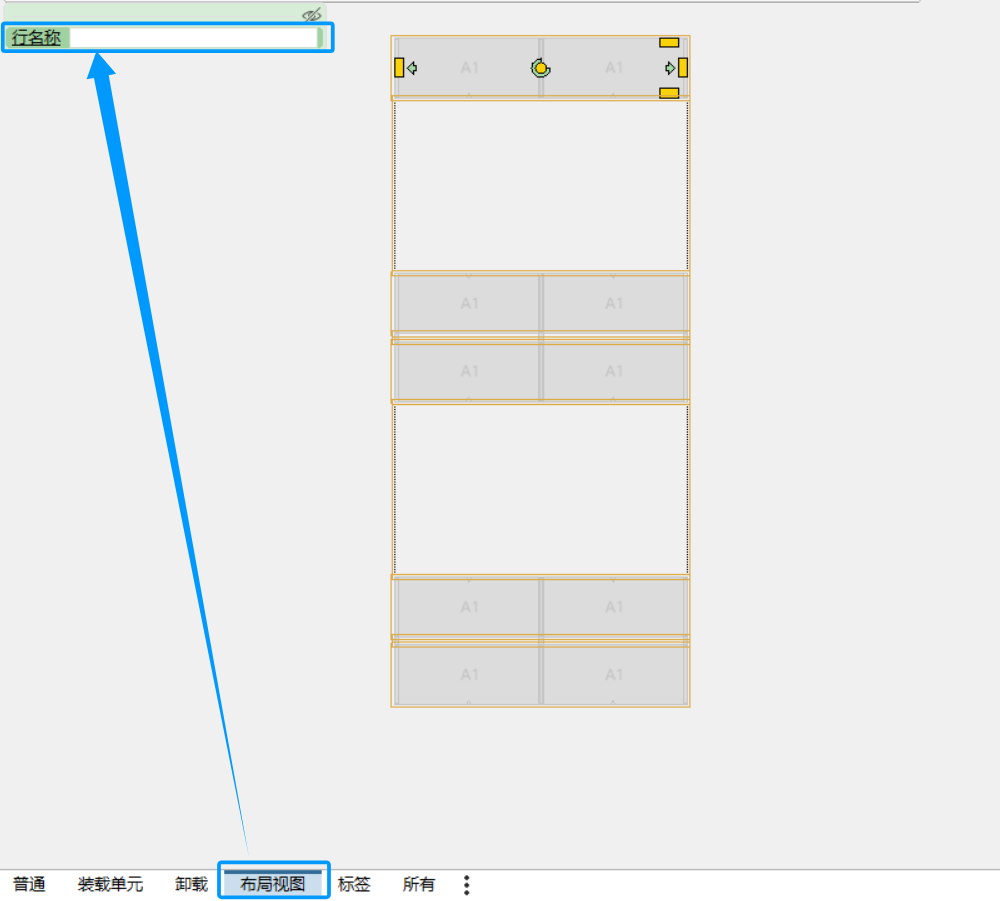

如需重命名铭牌，请按以下步骤操作：

1. 在 CET 软件底部切换至布局视图模式
   • （需先进入基础托盘货架组件选项卡）。
2. 点击需要修改的货架行
3. 在绿色快速属性面板的行名称栏中，输入想要设置的名称或标识即可。

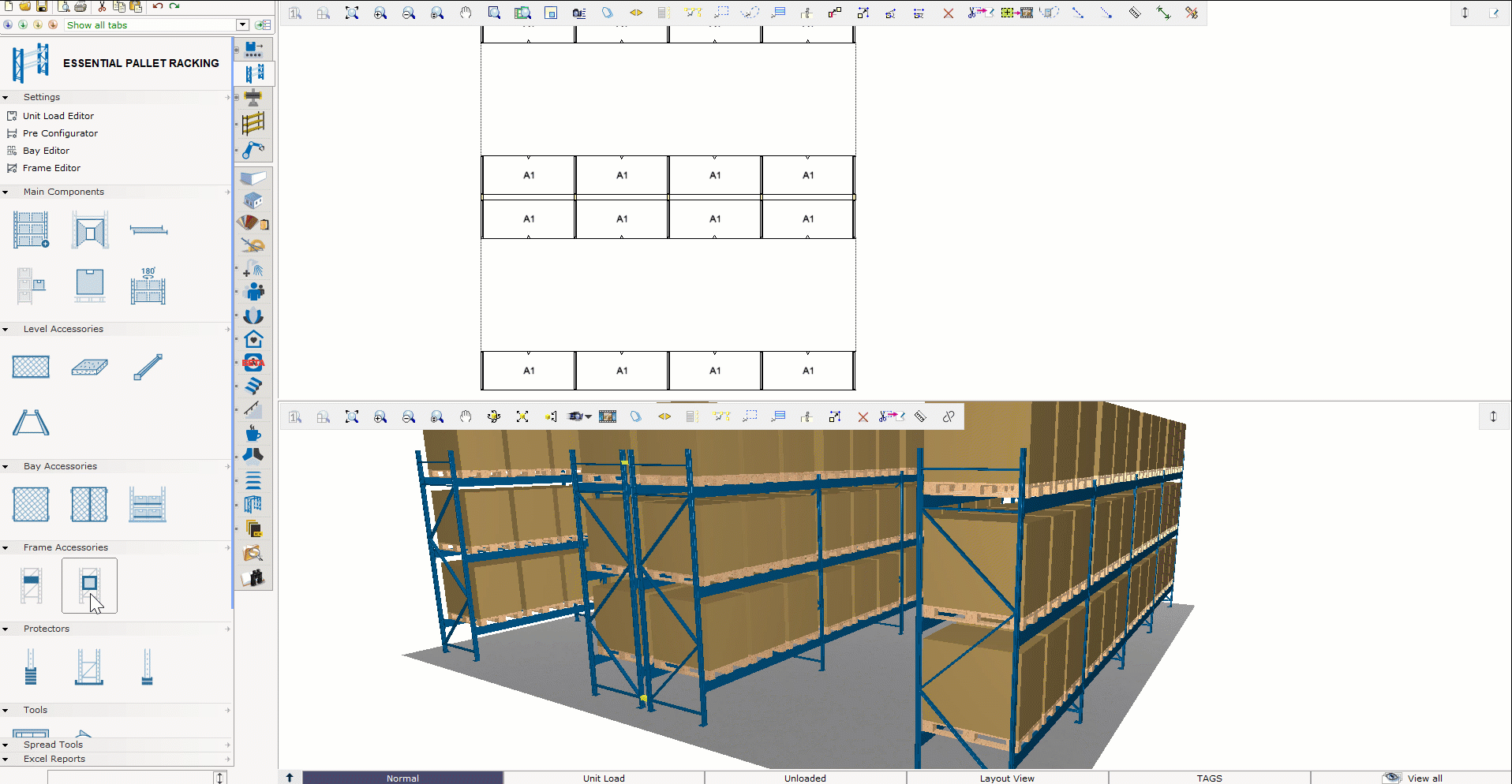

图像铭牌

图像铭牌工具可在货架行的框架端部放置图片。放置标牌后，可从文件资源管理器中选择图片。在货架行端部设置图片，便于识别和指代特定货架行，在大型图纸中尤其实用。

添加图像铭牌操作步骤如下：

1. 在立柱片附件中选择图像铭牌工具
2. 在快速属性面板中，按需自定义宽度、高度和离地高度
3. 将鼠标悬停在框架上，生成图像铭牌
4. 沿框架上下移动标牌位置，左键点击确认摆放位置
5. 双击图像标牌，打开文件资源管理器，选择需要展示的图片

保护装置

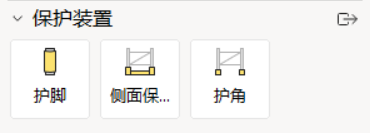

防护装置可添加护脚、侧面保护装置和护角配件。

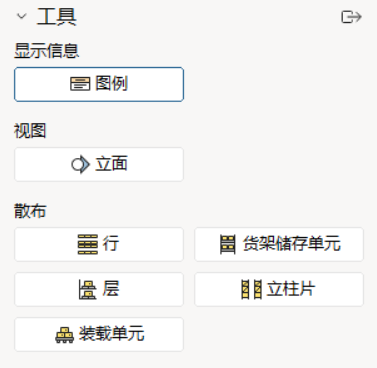

工具

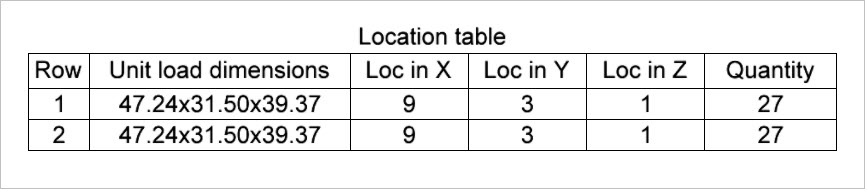

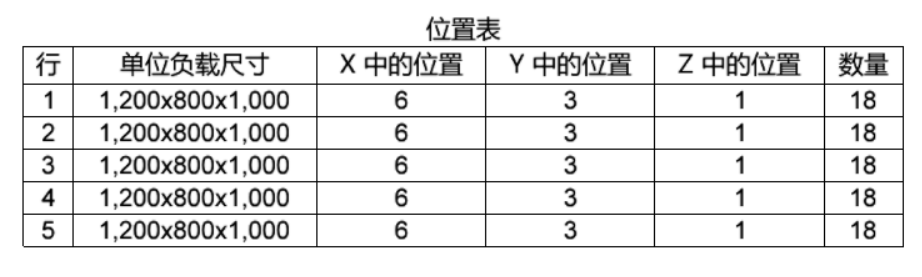

图例工具可在图纸中生成表格，汇总所有产品及位置信息。

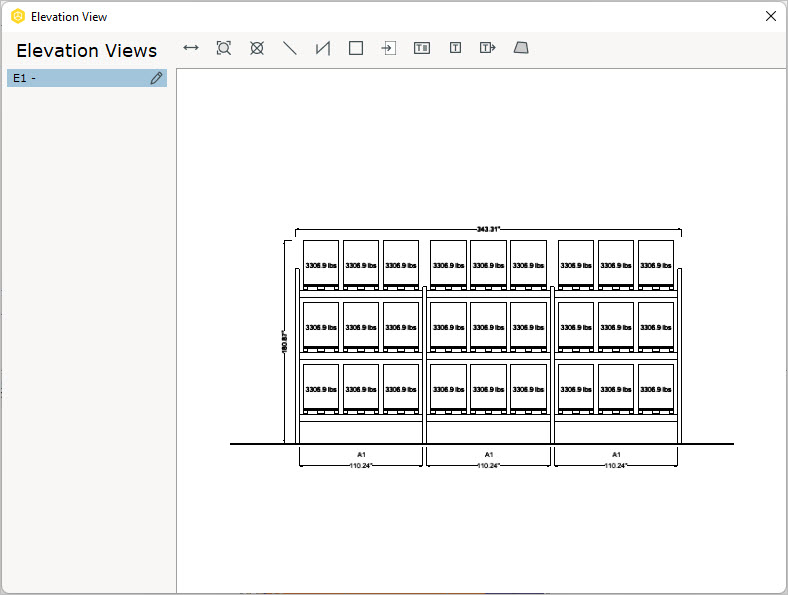

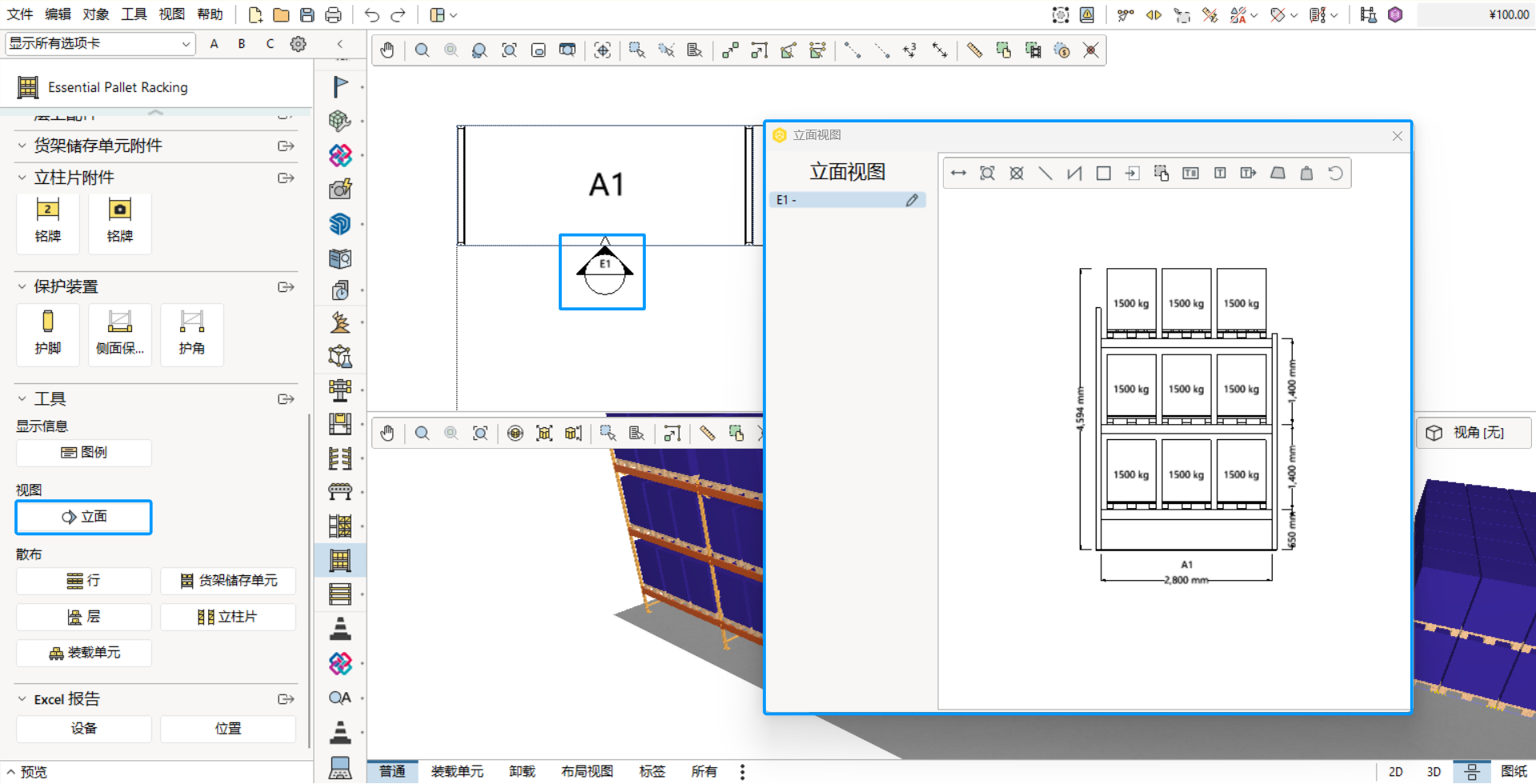

立面工具可在图纸中放置箭头，生成立面视图，并自动弹出立面视图对话框。 也可以直接双击图纸上的立面视图方框，打开立面视图窗口。

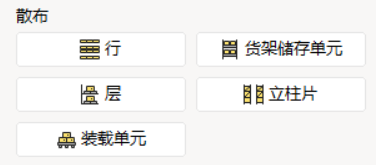

散布工具

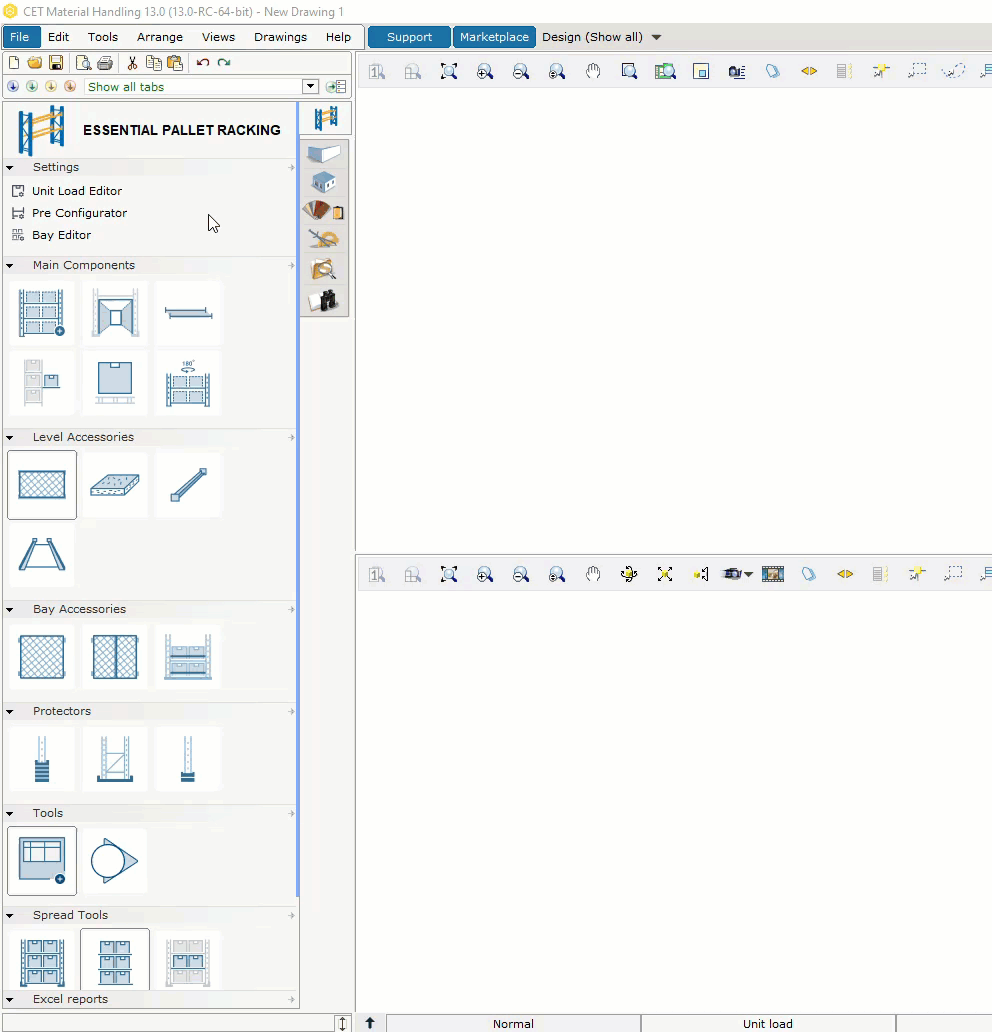

散布工具可以将一种结构类型的设置，复制并套用至其他结构类型。

Excel 报告

Excel报表板块可导出产品信息，保存到CET软件外部。
