关于“立柱片编辑器”

“立柱片编辑器”可以新建、编辑、保存和加载立柱片类型。使用立柱片编辑器的好处包括：

• 能够在立柱片内编辑拉杆


• 满足特定的拉杆需求


• 可直接在绘图中更新立柱片类型

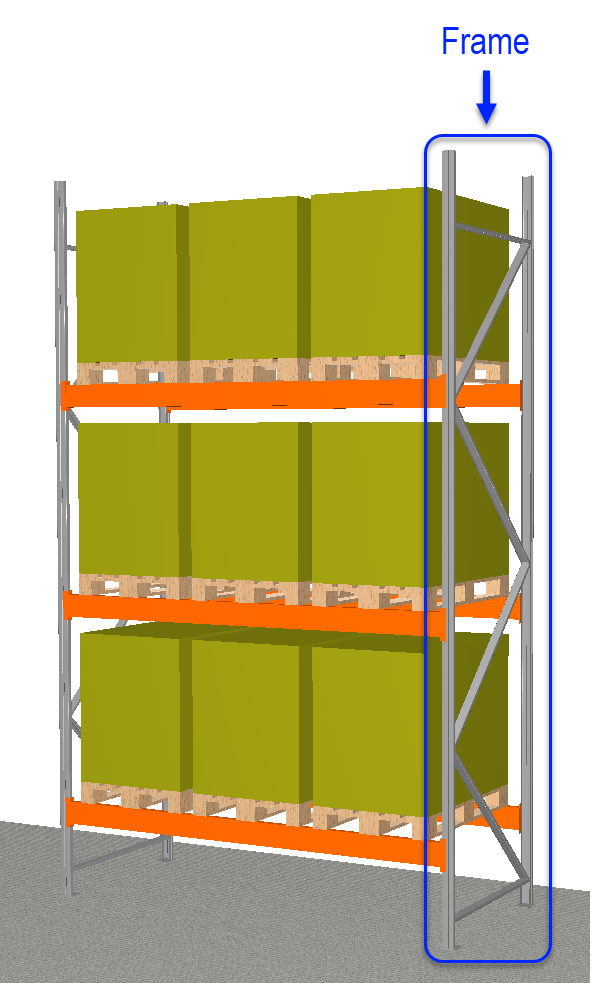

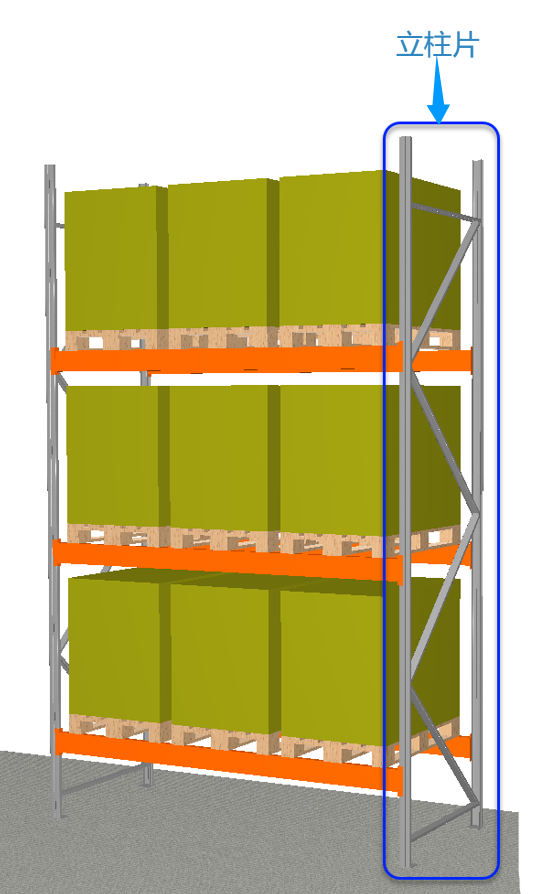

立柱片是货架系统中放置在地面上的垂直立柱组件。通常，一个立柱片由立柱、支撑两个立柱的拉杆和底板组成。

使用“立柱片编辑器”

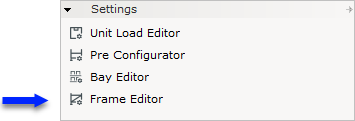

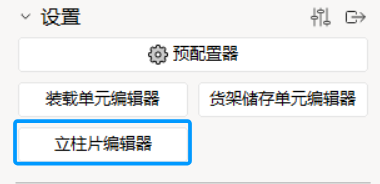

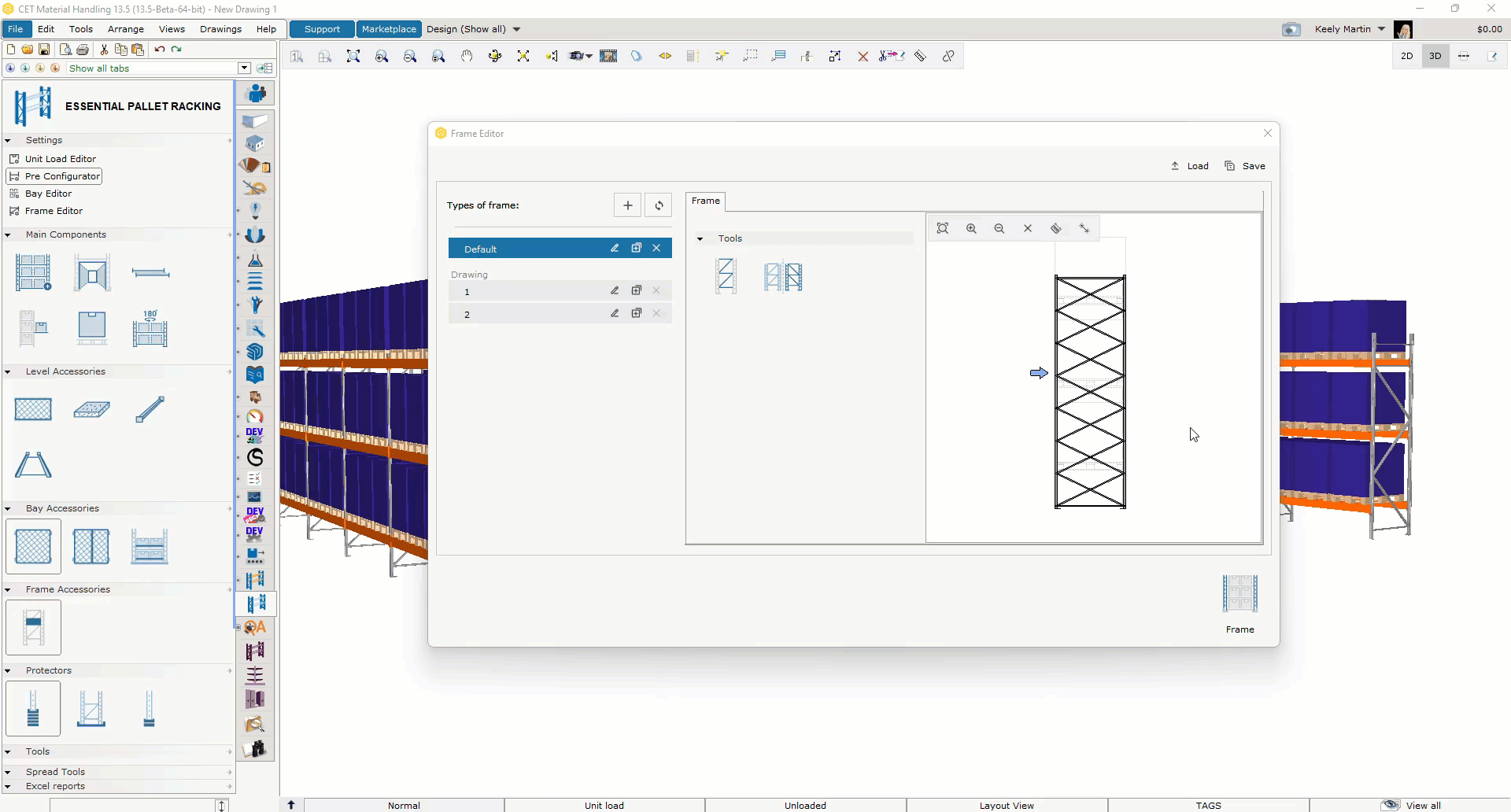

请点击“设置”组件中的“立柱片编辑器”以访问和使用。

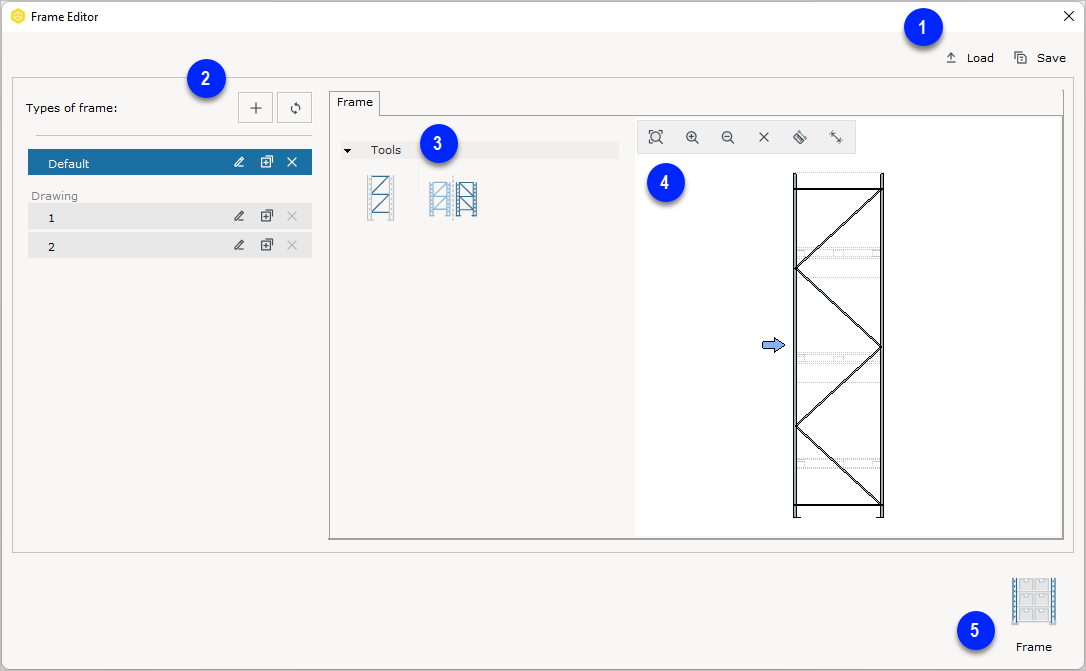

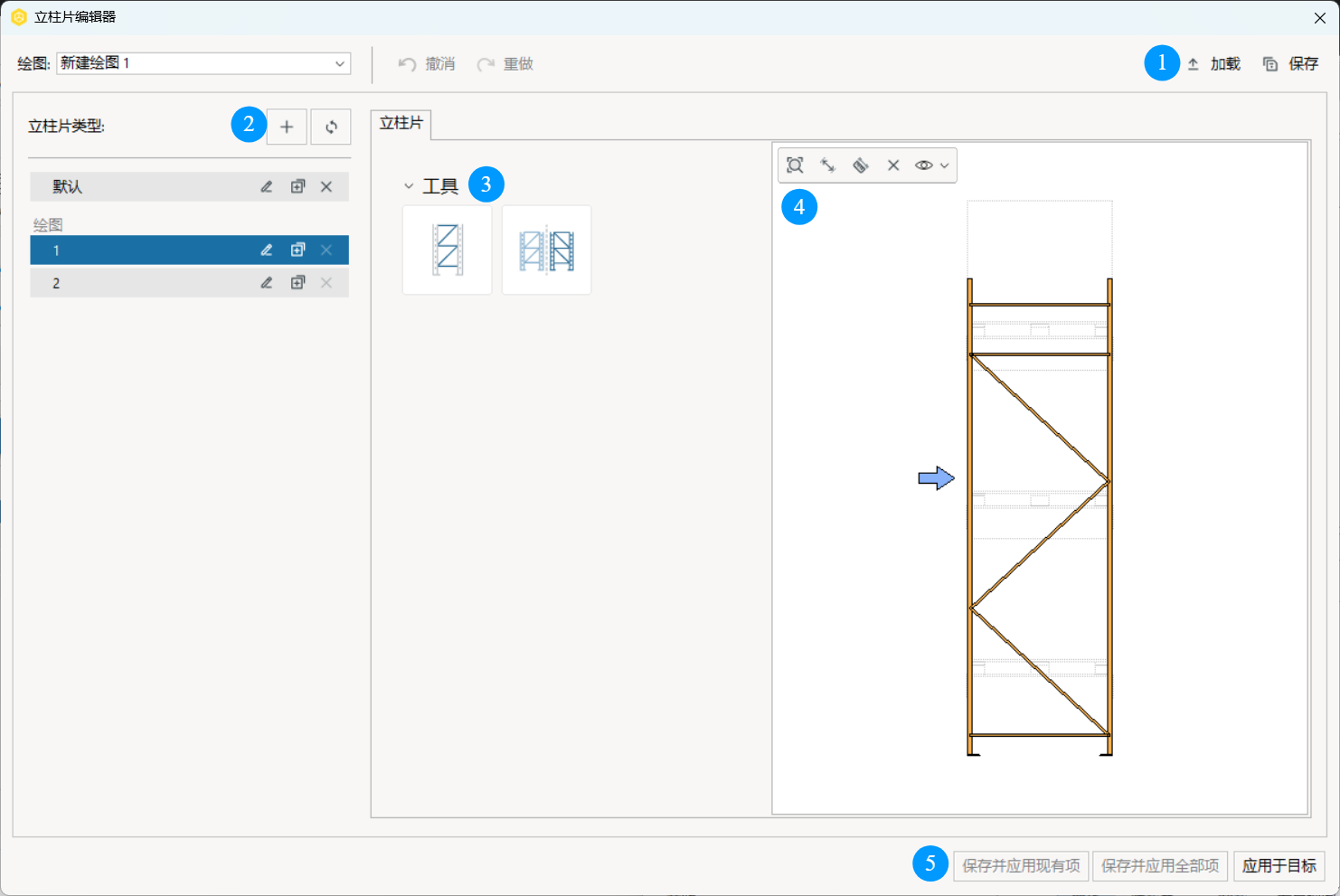

1. [保存]按钮将仅保存所选的立柱片类型。如果您有多个立柱片类型，您需要逐个保存每个类型。保存在本地计算机的文件可以移动至其他位置或与他人共享。
   [加载]按钮将允许您浏览打开以前保存的框架样式。已加载的文件将列在立柱 片类型区域中。


2. 立柱片类型列出了您加载的立柱片类型和绘图中的立柱片类型。选择一个立柱片类型将在编辑窗口中预览它。
   • [添加] 按钮将添加一个新的默认立柱片类型；


   • [刷新] 按钮将刷新立柱片编辑器。


3. 有两个工具可供使用：拉杆和镜像。
   • “拉杆”工具可以选择手动或自动地向立柱片添加支撑拉杆；


   • “镜像”工具可实现拉杆翻转，使其在立柱片内成镜像状态。


4. 编辑窗口是对所选框架类型进行更改和预览的区域。

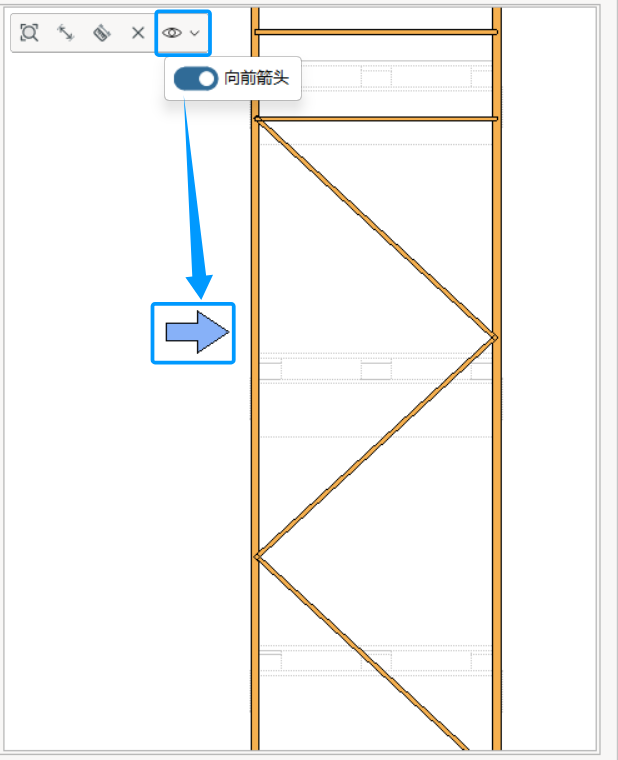

   • 便于查看的操作工具：放大全部、放大和缩小；


   • 可供编辑的工具：删除、标尺和尺寸标注；


   • 快速属性框包括拉杆自动填充和框架类型编辑。


5. “框架”工具：位于右下角，将激活所选框架类型，应用于绘图中的框架。点击框架工具应用至绘图时，会暂时关闭立柱片编辑器。按下键盘上的ESC键以结束命令并返回到立柱片编辑器窗口。

创建新的框架类型

要创建新的框架类型，请按照以下步骤进行：

1. 在“框架类型”下添加一个新的框架类型。
   • 点击 [添加] 按钮以添加一个自动的默认框架；


   • 点击 [复制] 按钮来复制现有的框架类型。


2. 使用 [编辑名称] 按钮输入名称或重命名框架类型。
   • 框架类型可以随时重命名！

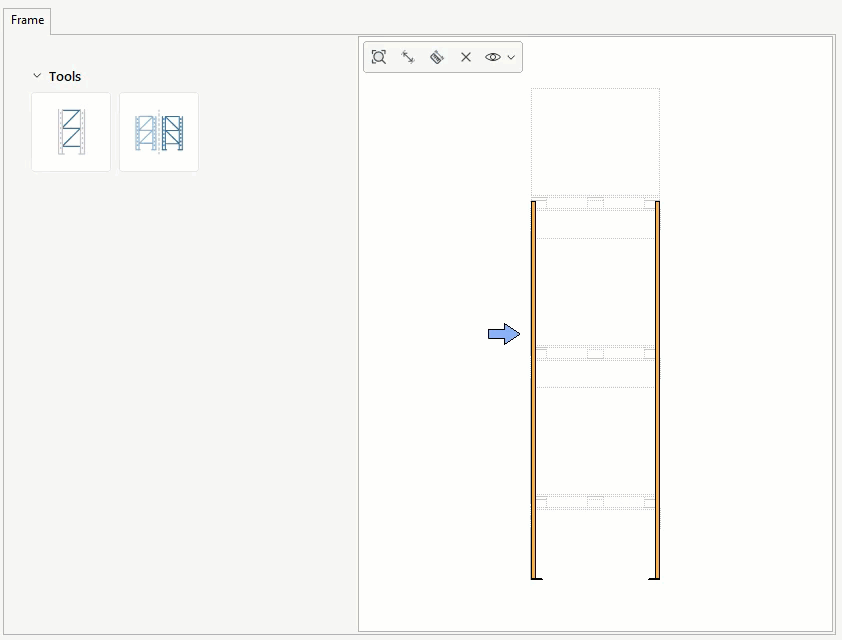

3. 点击“拉杆”工具。

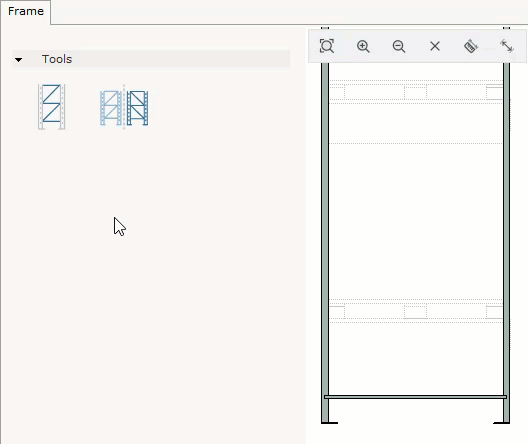

   • 按以下步骤手动添加拉杆：
     • 使用标尺和尺寸标注工具以获得精确度；


     • 点击框架以放置插入点；


     • 上下移动鼠标以调整角度；


     • 再次点击以在框架上放置拉杆。

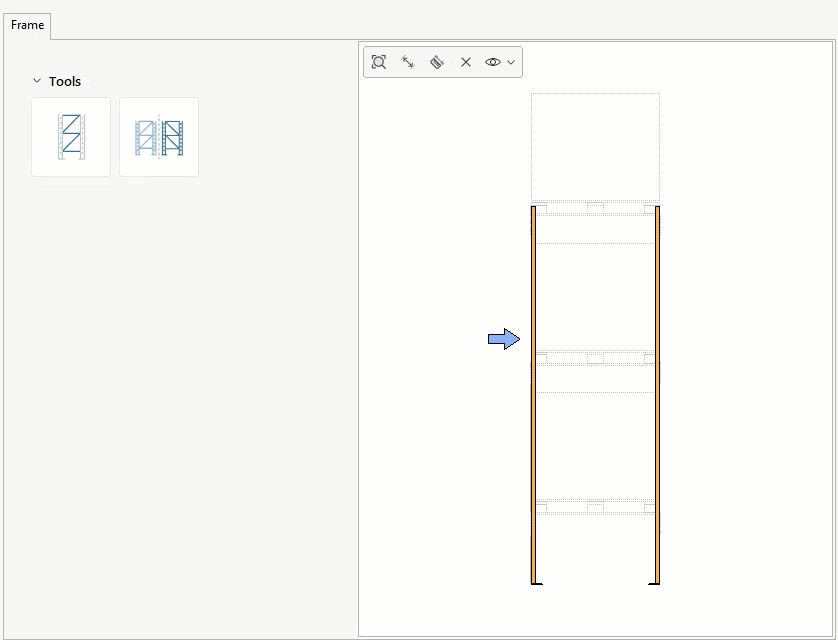

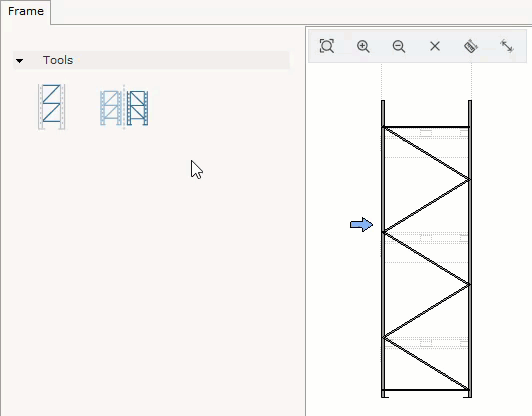

   • 按以下步骤自动填充拉杆：
     • 将鼠标悬停在编辑窗口区域中；


     • 按住空格键，勾选自动填充框；

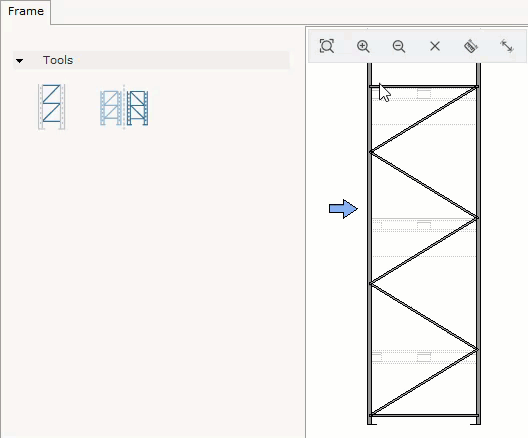

     • 按住Tab键，选择拉杆填充图案：D型拉杆、K型拉杆、X型拉杆或Z型拉杆。


     • 点击框架以放置插入点。


     • 上下移动鼠标以调整角度。


4. 可根据您的需要，选择是否保存框架类型。

观看此视频，查看如何手动向框架添加拉杆。

观看此视频，查看如何在框架中自动填充拉杆。

编辑框架类型

镜像和删除是用于创建框架或保存的框架类型时可用的编辑工具。

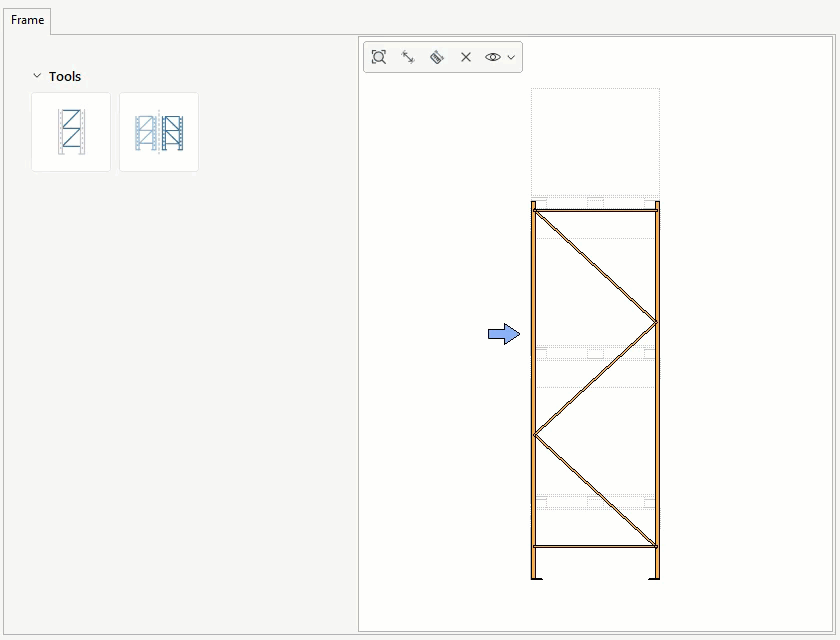

镜像工具：即实现拉杆填充图案的镜像。要镜像拉杆，请按照以下步骤进行：

1. 点击镜像工具按钮；


2. 将鼠标悬停在框架上；


3. 此时框架周围显示蓝色轮廓；


4. 点击以“镜像”栏杆；


5. 可根据您的需要，选择是否保存框架类型。

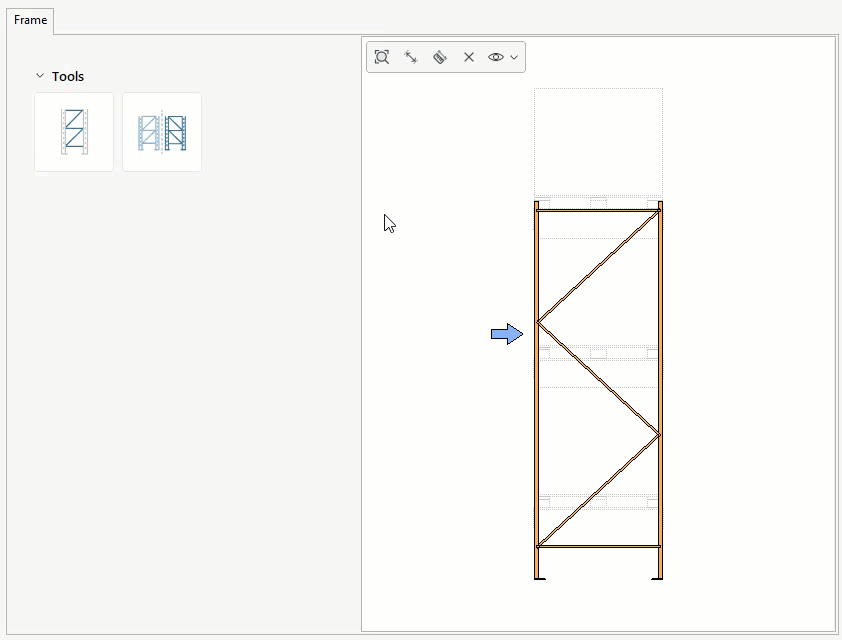

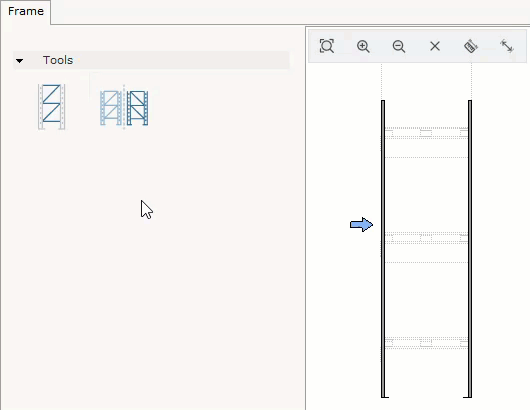

删除工具将逐个从框架中删除拉杆。要删除支撑杆，请按照以下步骤进行：

1. 在编辑窗口中点击 ；


2. 将鼠标悬停在要删除的拉杆上。

应用框架类型

要将框架类型应用于绘图中的现有框架，请按照以下步骤进行：

1. 打开立柱片编辑器；


2. 可根据您的需要，选择是否加载已保存的立柱片类型；


3. 选择要应用的立柱片类型；


4. 点击立柱片按钮图标；


5. 选择并应用于要更新的立柱片上。
