关于货架储存单元编辑器

货架储存单元编辑器用于在绘图中放置产品之前预先确定货架储存单元类型。使用货架储存单元编辑器的好处：

• 能够自定义和编辑货架储存单元属性
• 直接在绘图中应用调整后的货架储存单元属性
• 保存和加载可重复使用的模板文件

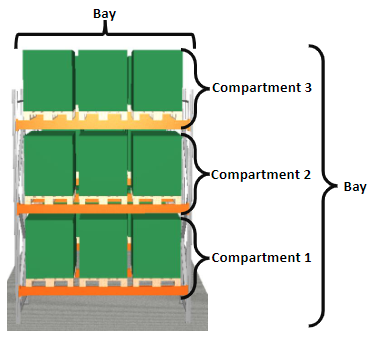

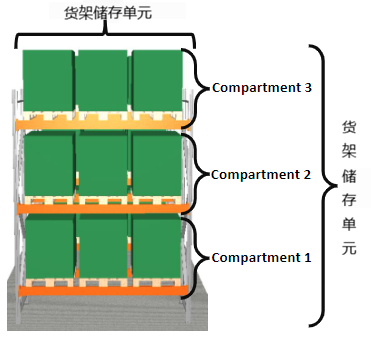

货架储存单元是两个立柱之间叠放的隔层组合。隔间用于存放托盘，由水平（横梁）和垂直（立柱）部件组成。

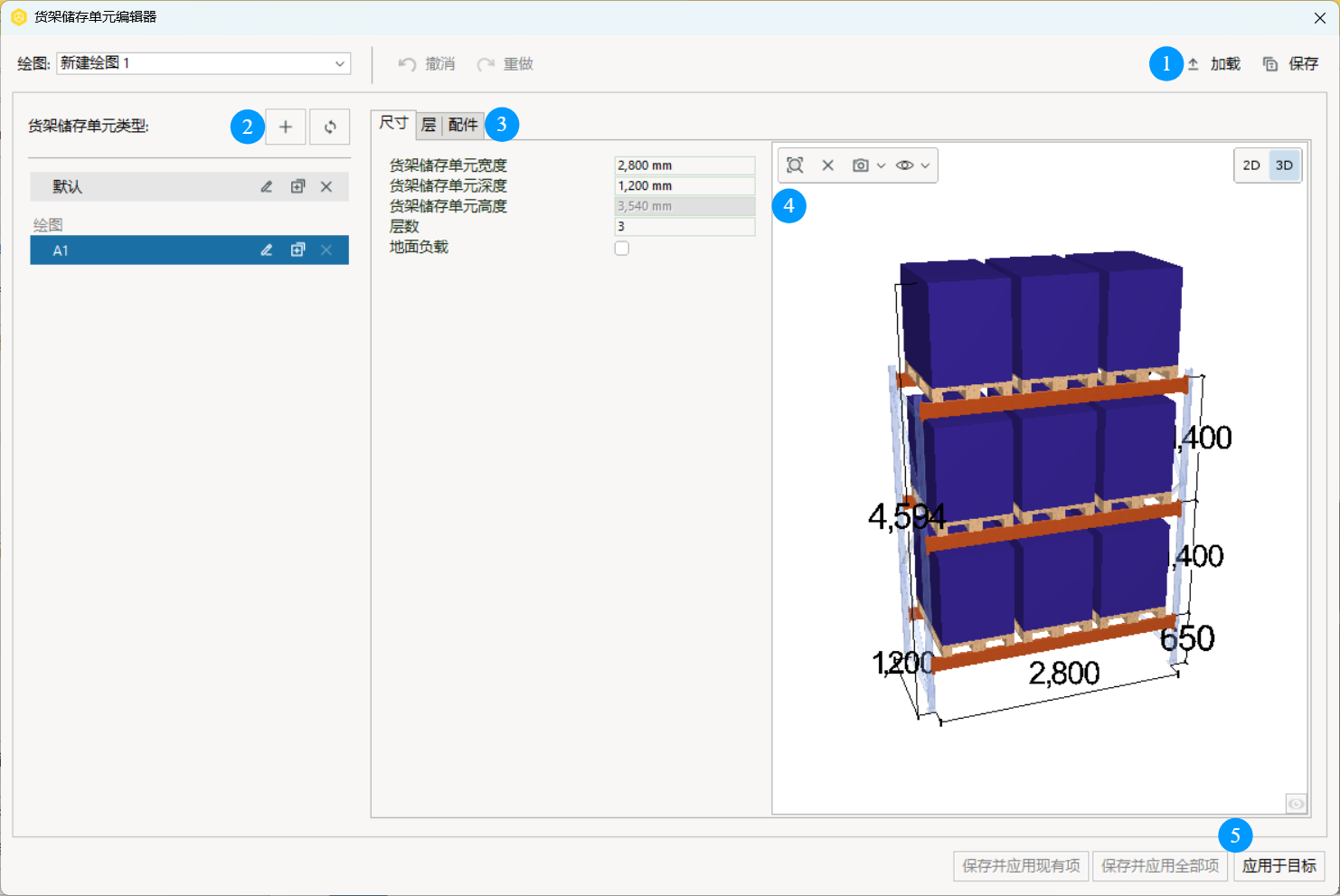

使用货架储存单元编辑器

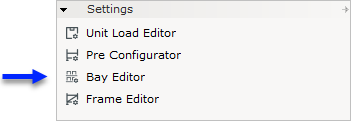

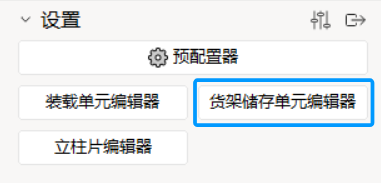

请点击“设置”组件部分中的“货架储存单元编辑器”以访问和设置。

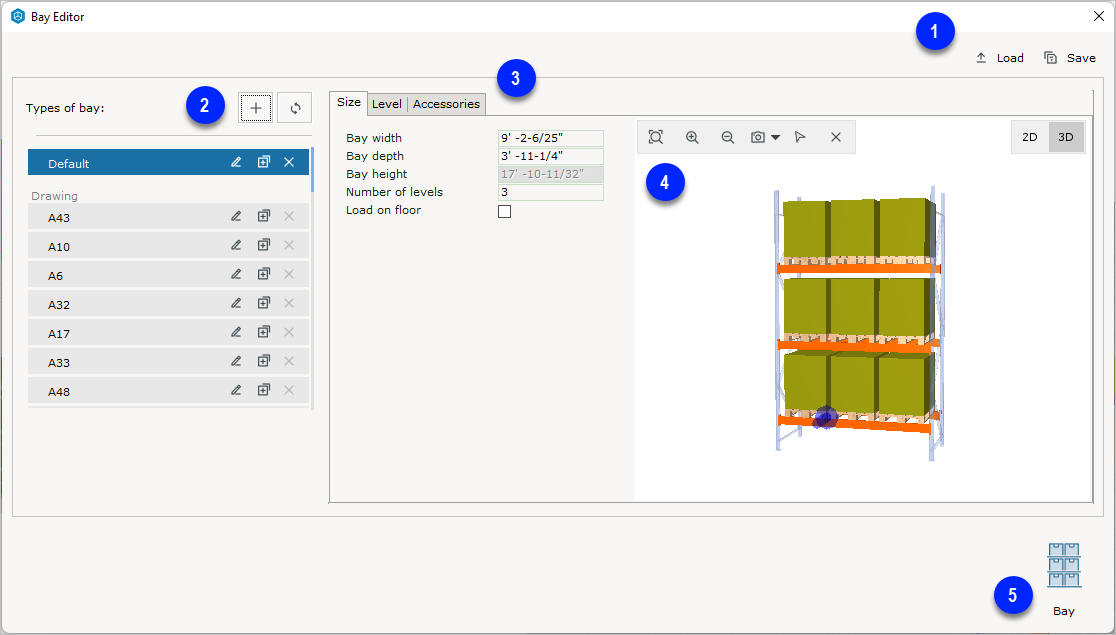

1. 保存按钮仅会保存当前选中的货架储存单元类型。如果有多个货架储存单元类型，必须逐个保存。由于这些文件保存在本地，您可以移动或共享它们。加载按钮可以浏览选取之前保存的货架储存单元样式。已加载的文件会显示在货架储存单元类型列表中。

2. 货架储存单元类型列出了您加载的货架储存单元类型和绘图中的货架储存单元类型。选择一个货架储存单元类型将在编辑窗口中预览它。

• 按钮将添加一个新的默认类型。
• 按钮将刷新货架储存单元编辑器。

3. 有三个属性选项卡：尺寸、层和配件。

• 尺寸选项卡用于设置和显示货架储存单元尺寸，并可修改层数。
• 层选项卡可选中某一层，修改单元载荷与层间距。

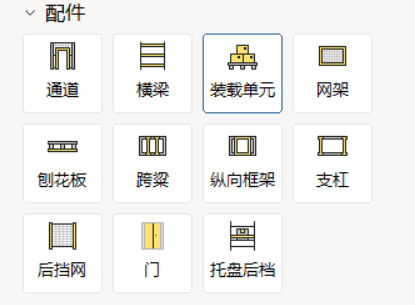

• 配件选项卡支持为货架储存单元配置以下配件：



4. 编辑窗口是对所选货架储存单元类型进行更改的区域。

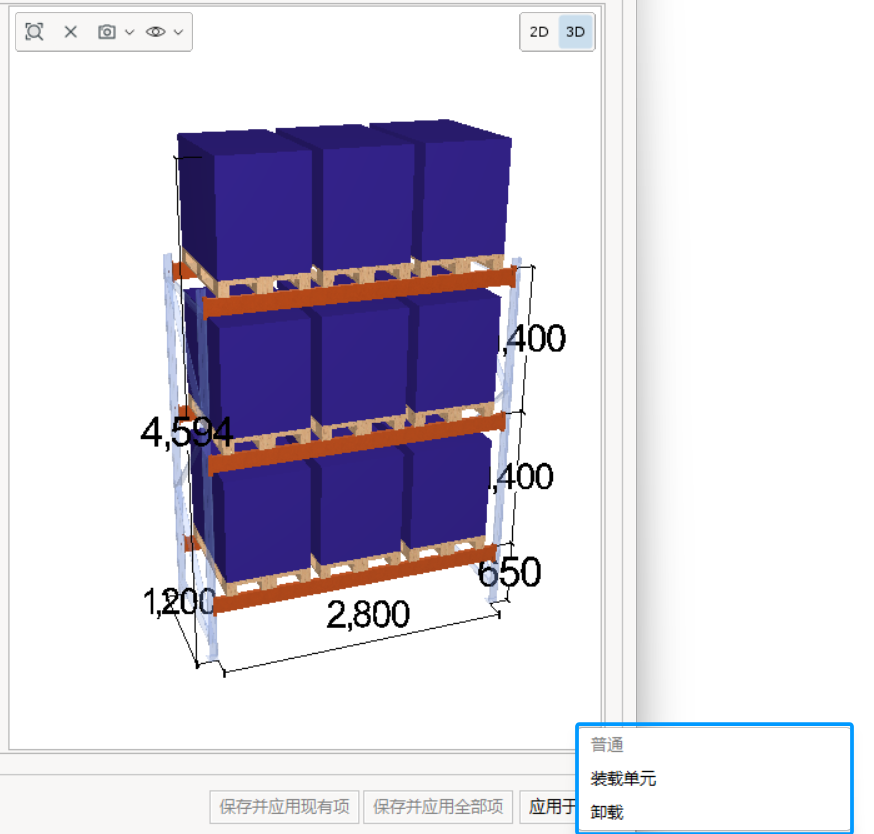

• 右下角的视图模式按钮可供您选择视图模式。正常模式显示所有组件；装载单元视图模式可单独选中各个单元载荷；卸载视图则展示不含任何装载单元的货架储存单元。

• 右上角的工具栏包含编辑窗口内可使用的其他工具：



• 缩放调整放将调整视图，使整个货架储存单元完整显示在编辑窗口内。

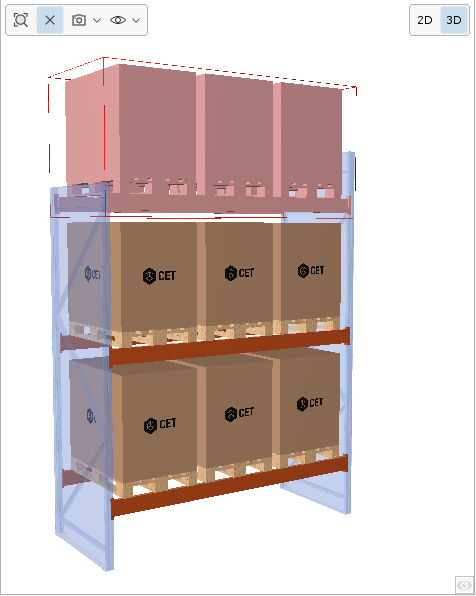

• 移除工具可用于删除货架储存单元中的层级：

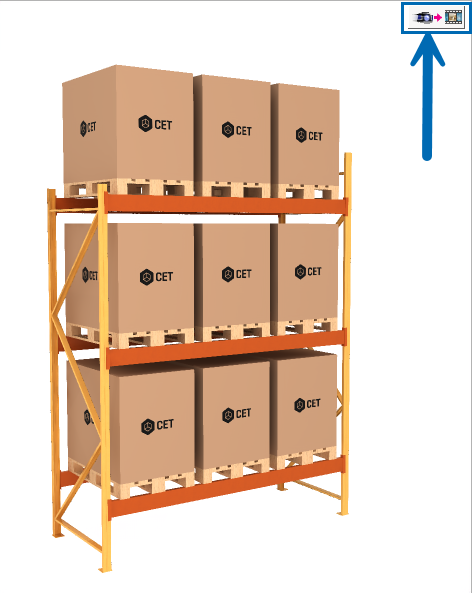

• 点击快速渲染按钮将对货架储存单元进行渲染，便可预览渲染后图像的效果。渲染完成后，可以点击在渲染室中打开的按钮，将该渲染预览图添加至渲染室的缩略图列表中：

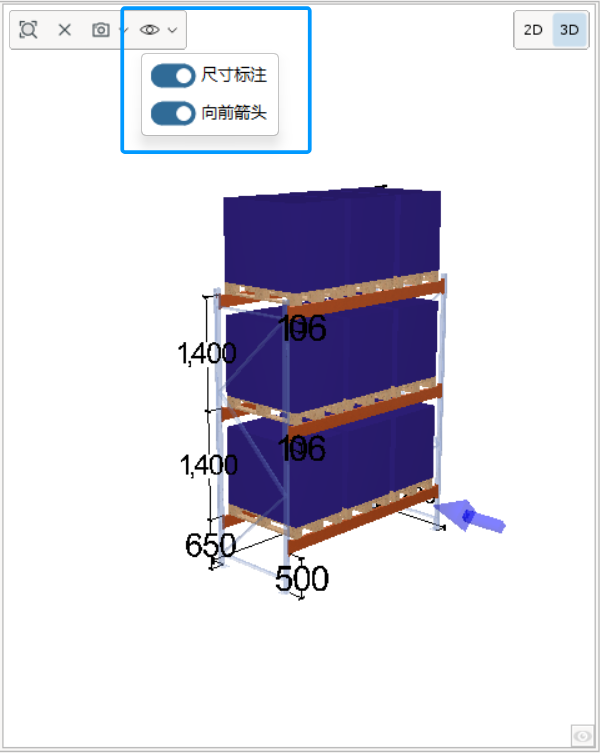

• 最后一项工具为预览可见性，可用来显示或隐藏尺寸标注以及前方箭头。



5. 保存并应用按钮用于保存修改，并将更改应用到图纸中。更多信息详见下文。

创建新的货架储存单元类型

要创建新的货架储存单元类型，请按照以下步骤进行：

1. 在货架储存单元类型下添加一个新的类型；
   • 点击 按钮以添加一个自动的默认货架储存单元。
   • 点击 按钮来复制现有的货架储存单元类型。
2. 使用 按钮以输入名称或重命名当前货架储存单元类型
   • 货架储存单元的名称可随时被重命名！
3. 使用尺寸、层和配件选项卡添加/编辑属性。
4. 根据需要，保存当前货架储存单元类型。

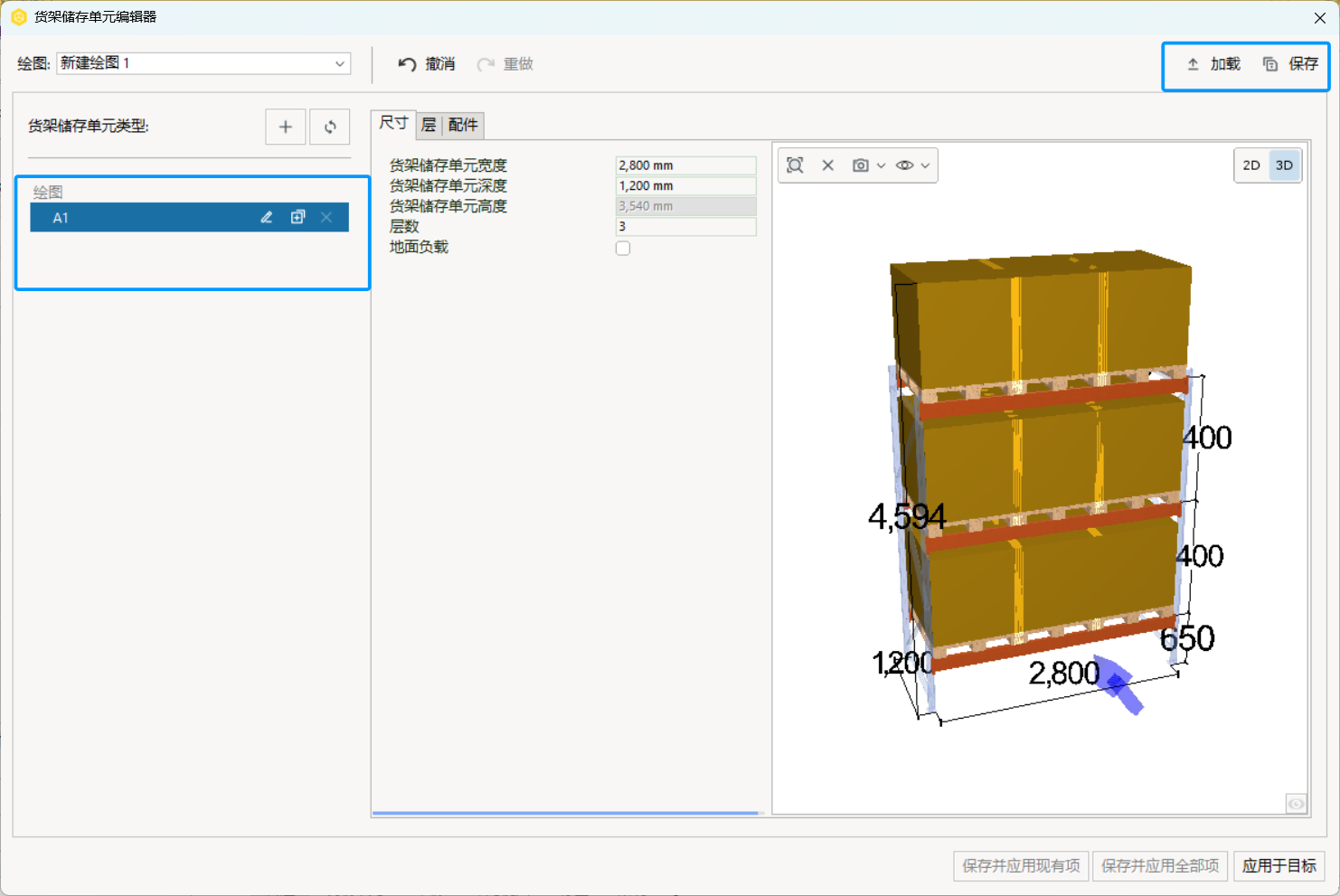

编辑和应用货架储存单元类型

如需编辑已有的货架储存单元类型，请按照以下步骤进行：

1. 如有需要，点击加载以打开已有文件
2. 选择需要编辑的货架储存单元类型名称
   • 该项位于左侧货架储存单元类型栏目下
3. 使用属性板块编辑各项设置信息
4. （可选）点击保存以保存所作修改

如需应用和编辑已有的货架储存单元类型，请按照以下步骤进行：

1. 选择货架储存单元类型下的需要编辑的货架储存单元类型
2. 选择一项应用选项：
   • 保存并应用现有项：保存对所选货架储存单元的修改，替换图纸中现有的全部所选货架储存单元类型。
   • 保存并应用全部项：可一次性修改多个货架储存单元，之后一键保存更改并将其应用到图纸内现有的所有货架储存单元。已编辑但尚未保存的货架储存单元名称将以斜体显示。
   • 应用于目标：可以在图纸中指定一个或多个需要应用修改的货架储存单元，点击后即可替换原有内容。按下 ESC 键可退出该命令，返回货架储存单元编辑器。
