关于装载单元编辑器

装载单元编辑器用于创建和编辑您绘图所需的装载单元。使用装载单元编辑器的优势包括：

• 可自定义装载单元的类型、尺寸、重量和颜色
• 可将单元载荷属性应用到绘图中
• 可重复使用并重新命名已自定义的装载单元属性

装载单元是一个专业术语，指将多个单件货物整合在一起，形成便于仓储和搬运的组合货载规格。 例如：托盘就是典型的装载单元，能够便捷地进行搬运作业。

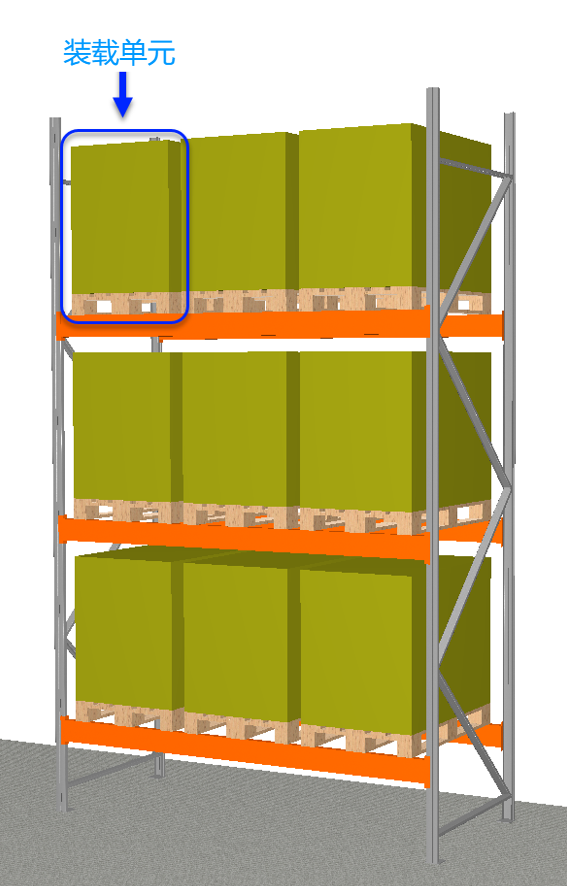

蓝色矩形代表单个装载单元。 这个货架内一共可放置9个装载单元。

装载单元的类型

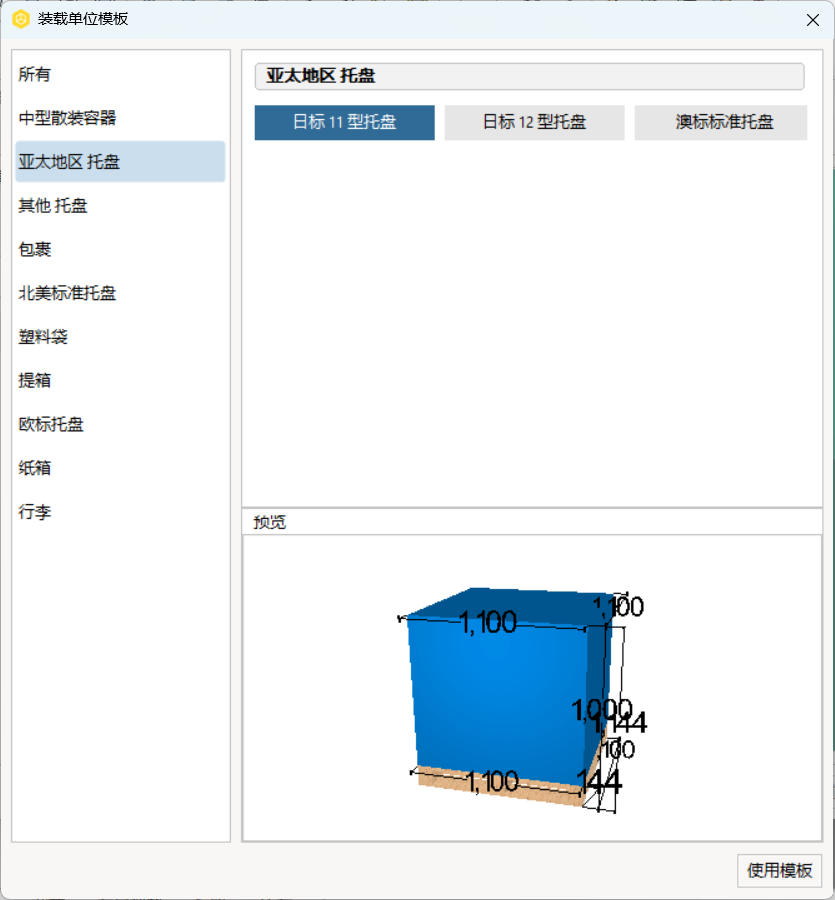

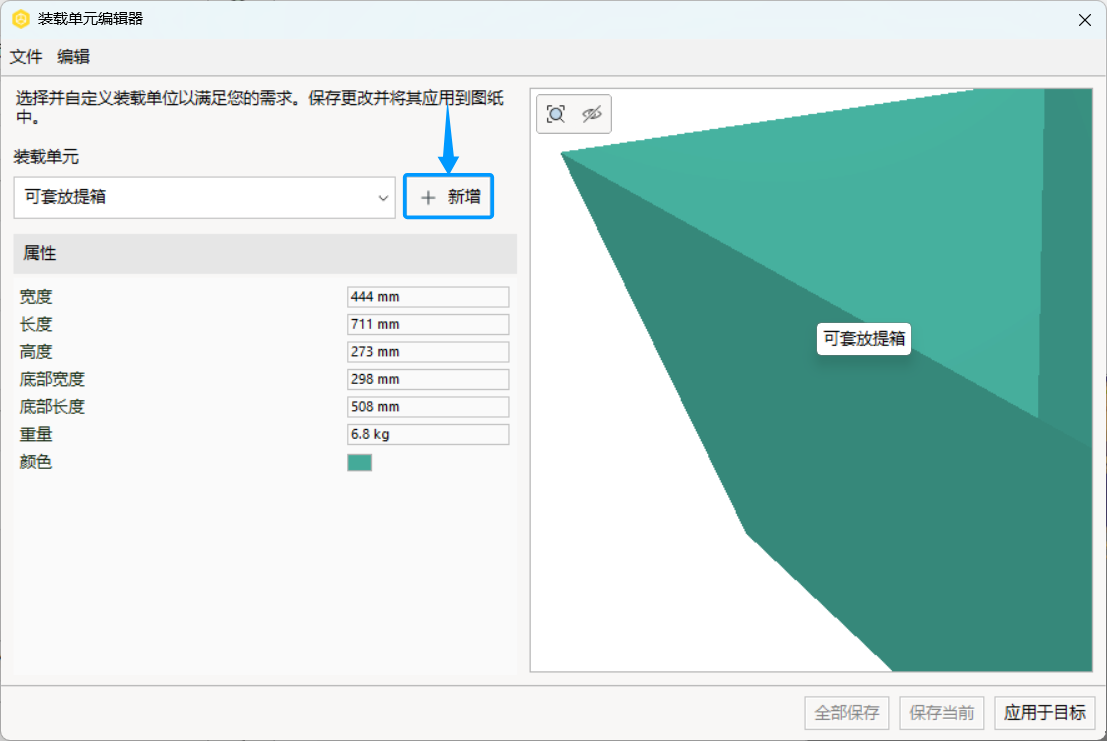

装载单元编辑器提供内置的装载单元模板，包含多种预设的装载单元类型。 点击装载单元下拉框旁的新增按钮，即可打开装载单元模板对话框。

选择想要添加到装载单元库中的模板，再点击使用模板按钮即可。

• 中型散装容器：容积规格 800–1250 升
• 亚太地区托盘：包含日本、澳大利亚标准托盘类型及尺寸
• 其他托盘：各类杂项托盘
• 包裹：以快递信封类为主
• 北美标准托盘：包含北美标准托盘类型及尺寸
• 塑料袋：各类标准塑胶包装袋
• 提箱：可嵌套、可堆叠的仓储收纳箱
• 欧标托盘：包含欧洲标准托盘类型及尺寸
• 纸箱：常用于货物包装
• 行李：涵盖常规行李箱尺寸

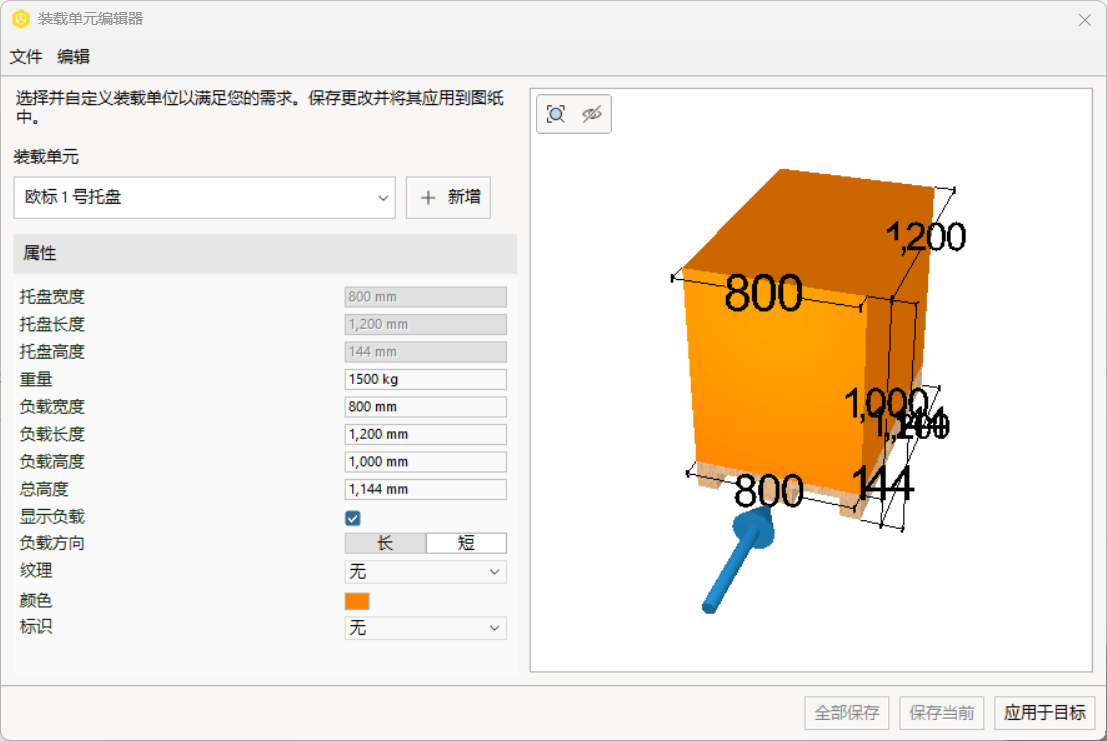

如需选择预设装载单元，点击下拉按钮，再选中所需的装载单元即可。

使用装载单元编辑器

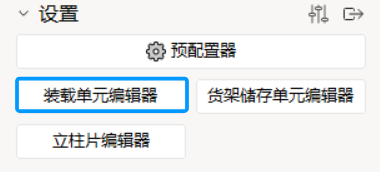

打开方式：在设置组件板块中点击装载单元编辑器即可。

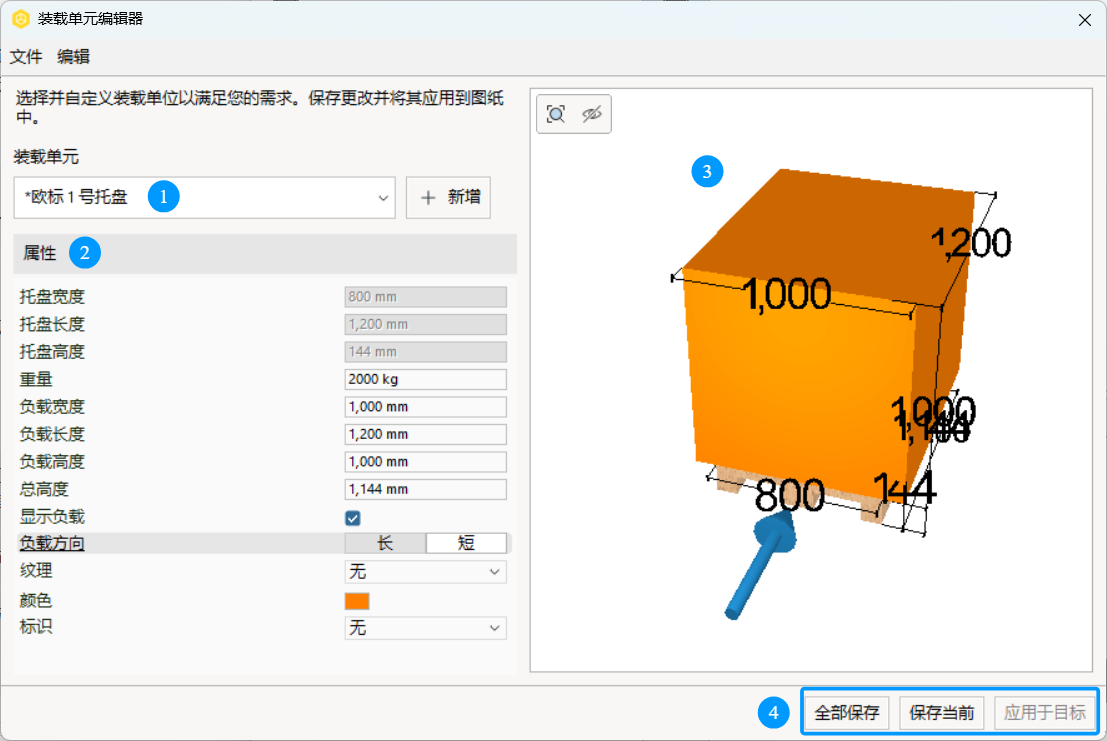

1. 装载单元下拉菜单列出所有装载单元。
   • 点击 + 新增可从模板中选用更多装载单元样式
2. 在属性区域，可编辑宽度、长度、高度、重量、装载方向和颜色。也可通过纹理下拉菜单添加标识或材质纹理，进行进一步自定义设置。
3. 在预览窗口中，按住鼠标右键并拖动可旋转查看模型。预览对象会实时反映当前属性，参数改动将即时更新。
4. 应用于目标：启用所选装载单元并临时关闭装载单元编辑器，方便在图纸中进行修改编辑。按下键盘 ESC 键可结束操作，重新返回装载单元编辑器。保存当前：保存对当前所选装载单元的所有修改。全部保存：保存装载单元类型列表中所有装载单元的全部修改。

在图纸中应用装载单元

如需在图纸中更新装载单元，请按以下步骤操作：

1. 打开装载单元编辑器。
2. 选择需要应用的装载单元类型。
3. 点击应用于目标
   • 需先保存所选装载单元的修改，才可启用该功能。
4. 将鼠标悬停在装载单元对象上
   • 绿色轮廓代表已选中对象。
5. 按下空格键，可在快速属性栏切换插件工具选项，也可直接用光标进行选择。
6. 鼠标左键单击，即可更新所选的一个或多个装载单元。

编辑或删除装载单元

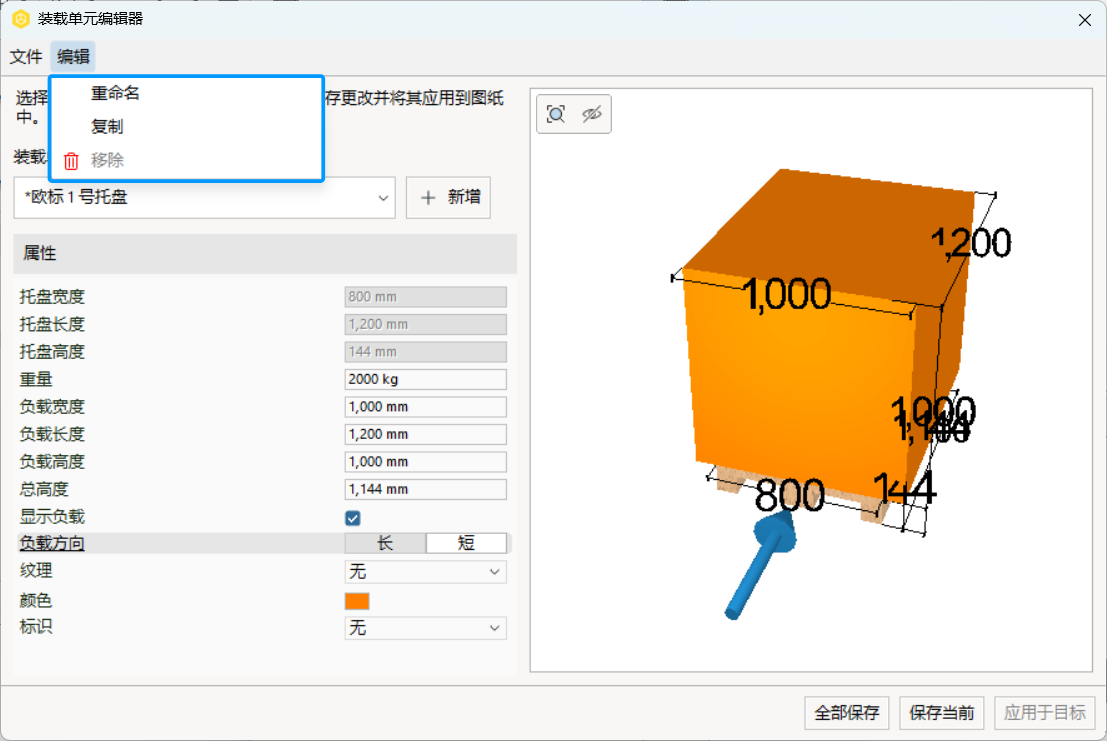

如需编辑、复制或删除装载单元，在装载单元编辑器中点击编辑按钮即可。当前图纸中正在使用的装载单元无法删除，删除选项将会置灰不可用。

保存装载单元

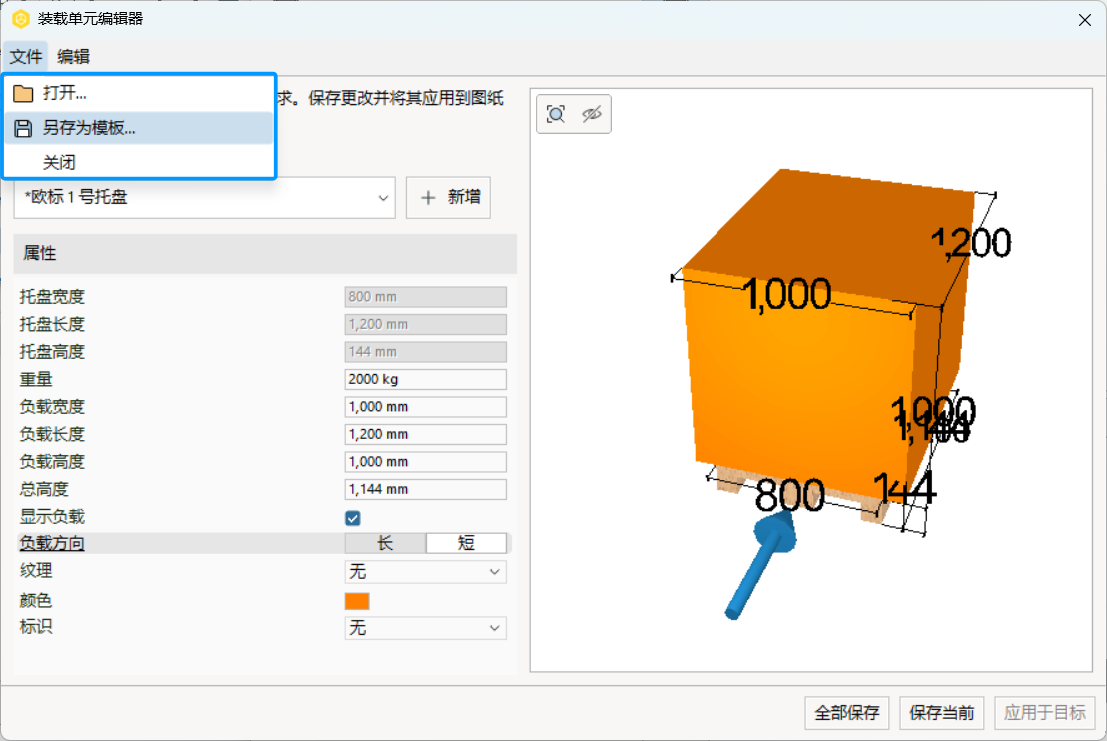

装载单元属于可复用文件，这意味着您可以将装载单元保存下来，在后续项目中重复使用。点击装载单元编辑器对话框左上角的文件按钮，然后选择另存为模板。系统会弹出文件资源管理器，提示您选择文件保存位置。装载单元将保存为.cmul文件格式，默认保存到CET文档文件夹中。如有需要，可自行修改保存路径和文件名称。如需打开以往保存过的装载单元，只需在文件下拉菜单中选择打开，定位到已保存的装载单元文件路径后点击打开即可。
