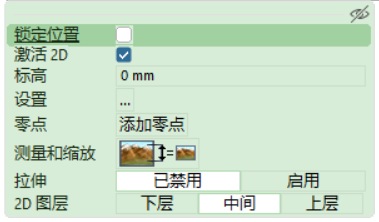

导入CAD文件后，选中该图纸，界面会弹出快速属性框，其中包含以下选项：

• 锁定位置：勾选此复选框可锁定CAD平面图在绘图区的位置，防止误移图纸。放置在图纸内的组件仍可正常移动。
• 激活2D：不勾选“激活2D”模式后，将无法在2D视图中捕捉或选中CAD平面图里的线条。如需选中并重新启用，点击图纸外围灰色边框，勾选“激活2D”即可。
• 标高：设置CAD平面图所需标高，若非多楼层方案，保持数值为 0 即可。
• 设置：点击该按钮打开CAD设置对话框。
• 零点：点击重置按钮，可将CAD文件恢复至相对零点的原始位置。若图纸未设置零点，CET会弹出提示，您可先插入零点再执行操作。
• 测量和缩放：使用该工具可快速便捷地调整CAD图纸尺寸，详情可参阅《图像测量与缩放》相关文档。
• 拉伸：启用后可通过拉伸控制点调整CAD文件尺寸。
• 2D图层：选择下层、中间、上层，可设置CAD图纸在2D绘图的显示层级。搭配墙体建筑或图块使用，能管控CAD平面图的显示遮挡关系。

右键单击导入的CAD图纸，即可在右键菜单中调出多项操作选项：

• CAD属性… : 打开CAD设置对话框并自动切换至属性选项卡。
• CAD图层… : 打开CAD设置对话框并自动切换至图层选项卡。
• 停用Cad (dwg/dxf) 2D: 停用2D功能后，无法在2D视图中捕捉、选中CAD平面图内的线条。如需重新启用：点击图纸外围灰色边框并勾选激活2D，或右键点击图纸，在右键菜单中选择激活CAD(dwg/dxf) 2D。
• 移至零点：选择该选项，可将CAD文件恢复至相对原点的零点位置。
• 未链接和转换CAD: 完成AutoCAD图纸相关操作后，可选择此选项将AutoCAD文件转换为简易线条或占位组件。如此一来，分享CET图纸给他人时，对方无需配套的AutoCAD源文件也能正常查看。转换后该文件会从CAD设置对话框的导入图纸列表中移除，不再与外部源文件保持关联。
