CET 允许导入文件格式为.dwg或.dxf的AutoCAD文件。

有三种方法可将AutoCAD绘图导入CET：

• 使用工具组件选项卡上的CAD对话框，

• 从Windows文件管理器中拖拽图纸进入绘图
• 从“文件”下拉列表中选择“导入与导出”

使用以上任意方法前，请先按照下述说明在图纸中设置零点。

插入CAD零点

当导入AutoCAD文件时，零点应该被插入在绘图中。零点决定CAD图纸在CET绘图区域中的位置，与AutoCAD的零点相对应。插入多张CAD图纸时，零点尤为关键。若未设置零点，图纸可能无法精准对齐。

设置零点请按以下步骤操作：

1. 切换至工具选项卡

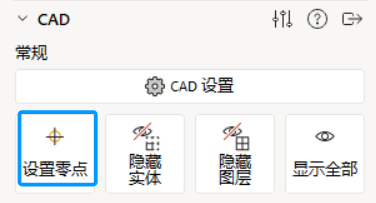

2. 在CAD下选择设置零点：


3. 在2D或3D视图中点击放置零点。默认情况下，零点会自动吸附到图纸中的所有组件。若需取消吸附，放置零点时按住Shift键即可。

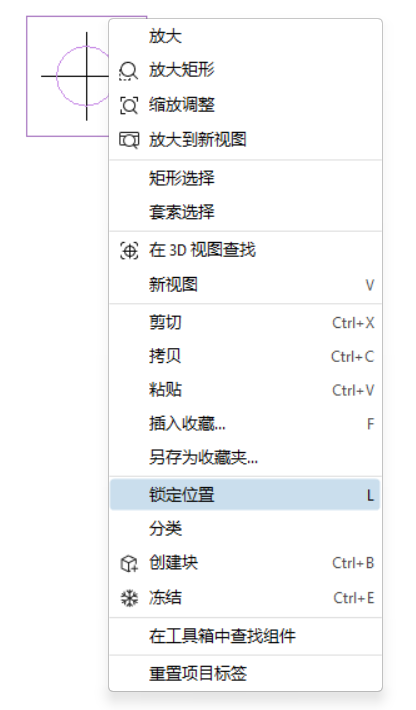

4. 可选但建议操作 - 选中零点，按下L键，或右键点击零点并在菜单中选择锁定位置，完成点位锁定。

按下快捷键 Ctrl+H，可选中 CAD 零点并将2D视图平移至该位置。

通过CAD设置对话框或文件菜单导入图纸

按照以下步骤导入 CAD 图纸：

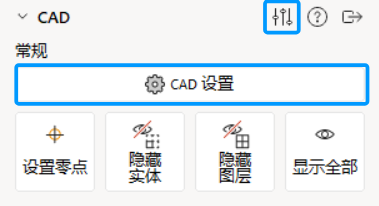

1. 点击工具插件选项卡中的CAD 设置按钮或图标：

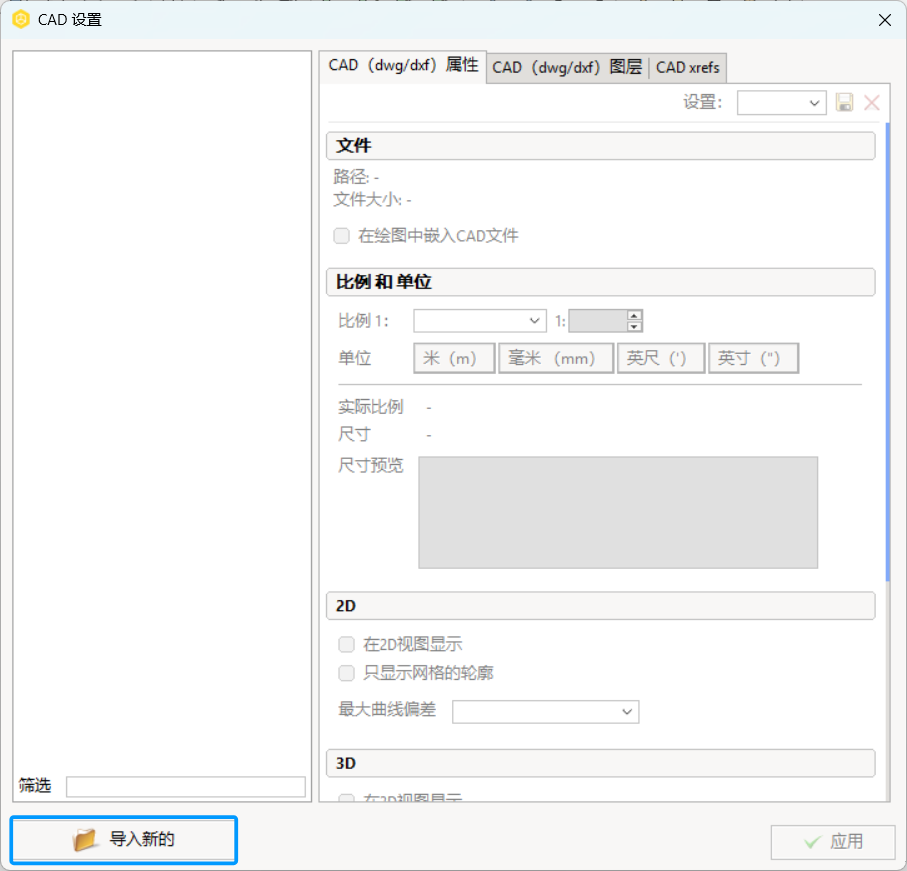

2. 点击导入新的：



3. 在弹出的打开窗口中找到目标文件，选中文件名并点击打开。
4. 在 CAD 属性、CAD 图层和 CAD xrefs外部参照选项卡中完成相关设置。
5. 点击插入，将 CAD 文件导入图纸。必须切换到 CAD 属性选项卡才能执行插入操作。

6. 点击插入后，会弹出进度条窗口。根据导入的 CAD 文件是否带有外部参照，进度条分为两种形式：上方进度条显示 CAD 整体导入进度，下方进度条显示外部参照的导入进度。外部参照导入完成后，上方进度条也会同步更新。



   带外部参照（Xref）的CAD文件导入进度条



   不含外部参照（Xref）的CAD文件导入进度条

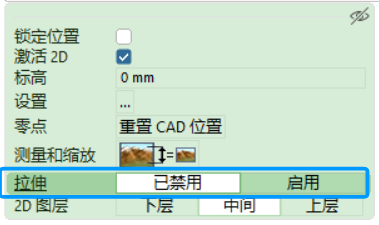

此外，您也可以通过文件菜单的导入与导出导入文件，之后双击CAD图纸，或点击绿色快速属性框中的设置，即可打开CAD设置界面。

拖拽导入DWG文件

1. 在Windows文件资源管理器中找到待导入的CAD图纸
2. 将其拖拽至CET绘图界面即可

可通过绿色快速属性框，或直接双击 CAD 图纸，打开 CAD 设置界面。

若拖拽导入的图纸文件小于1MB（或面积小于100平方米），该文件会如同组件选项卡中的图块一般附着在光标上，支持多次放置。操作完成后，按下 Esc 键或将光标移出绘图区域，即可退出当前命令。

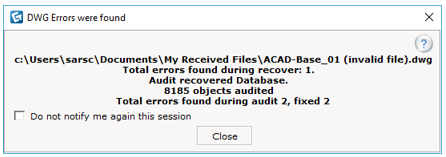

导入过程中若出现错误，CET 会弹出以下提示信息：

该弹窗不会影响 CAD 图纸的放置，您可选择在本次运行期间不再弹出此提示。

支持 AutoCAD 剪裁功能

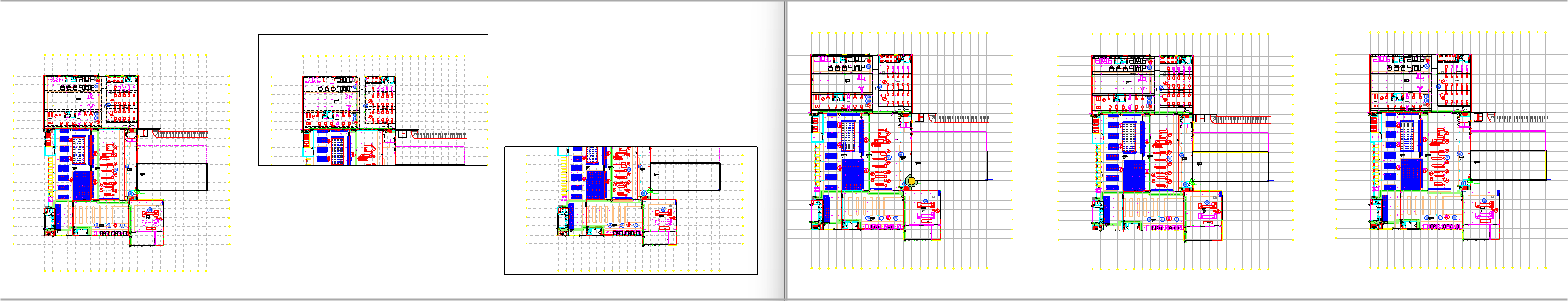

若 CAD 文件在 AutoCAD 中设置了剪裁效果，导入 CET 后显示效果如左侧图示。右侧图示为 CET 不识别 AutoCAD 剪裁功能时的导入效果。
