可将CET的绘图导出为CAD文件格式：.dwg和. dxf。
CET还支持将绘图导出为3D文件格式：.obj和.skp。

导出.dwg或. dxf

要将绘图导出为其中一种CAD格式，请执行以下步骤：

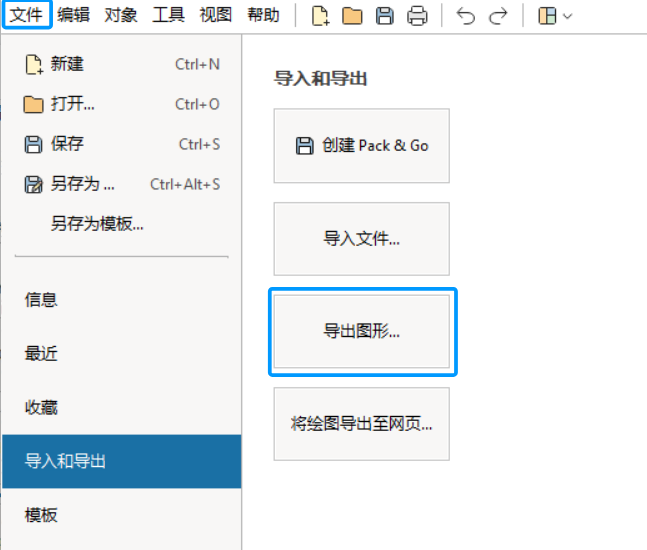

1. 转至文件 > 导入和导出 > 导出图形：



2. 在弹出的另存为对话框中，选择保存路径、输入文件名、选择文件格式（.dwg 或 .dxf），随后点击保存按钮。页面将跳转至导出CAD(dwg/dxf)绘图对话框，您可在此完成全部导出参数设置：

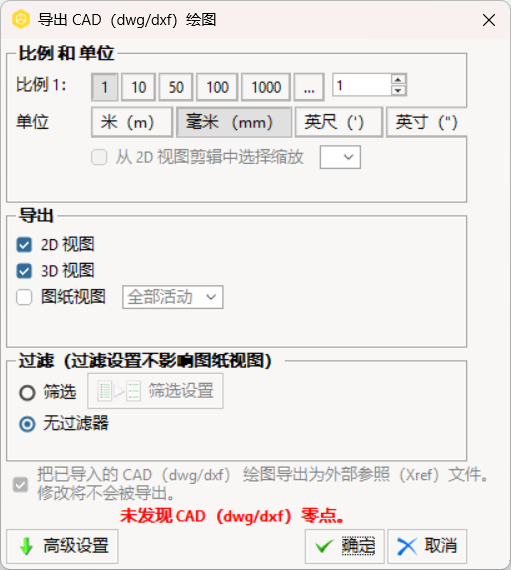

   导出 Cad (dwg/dxf)对话框
   1. 在比例与单位区域，可点击对应按钮选择缩放比例，也可在右侧输入框手动输入比例数值，接着设置距离单位。若下方导出区域已开启图纸视图选项，还能直接选用2D视图截图里的比例。
   2. 导出区域可自定义需要导出的图纸内容：当前2D视图、3D视图或图纸视图。 若是图纸视图，可选择导出所有激活图纸（全部图纸合并导出至单个CAD文件，在AutoCAD中会依次排列显示），或仅导出当前图纸。

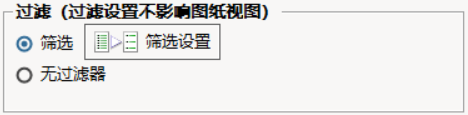

   3. 若需指定图纸中要导出的部分，勾选筛选复选框，再点击筛选设置按钮。
   4. 完成各项设置后点击确定。


高级导出设置

如需精细管控导出图纸内容与导出参数，点击导出CAD(dwg/dxf)绘图对话框左下角的高级设置按钮。

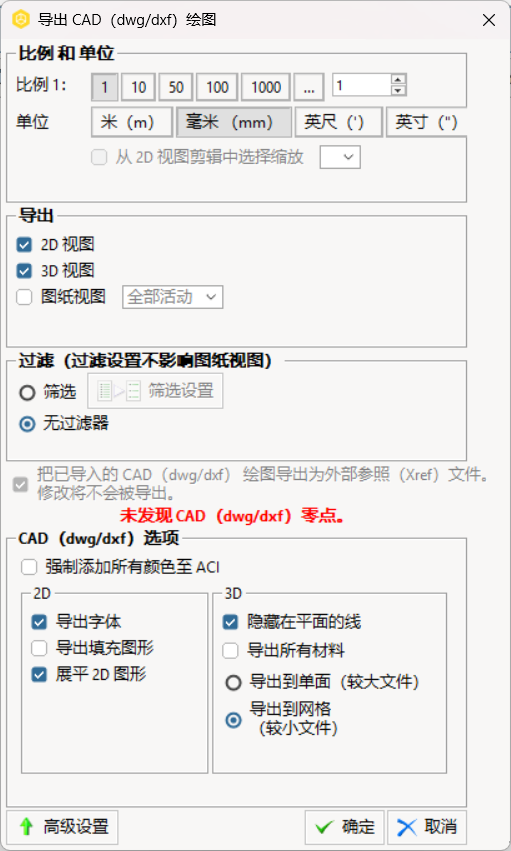

导出CAD（dwg/dxf）绘图对话框中的高级设置

在CAD（dwg/dxf）选项标题栏下，可进行以下高级设置：

• 强制添加所有颜色至ACI: 将所有已保存的颜色值转换为符合AutoCAD ACI编号标准。

A.  2D导出：

• 导出字体：E导出每个CET组件附带的字体信息。请注意，并非所有组件都内嵌该类信息。
• 导出填充图形：勾选此项后，填充图形将以实体填充图案形式导出。
• 展平2D图形：勾选该选项后，导出图纸至CAD时，所有2D图块或线条的标高统一设为0。此举可避免线条、图块部件因标高不一致而拆分错位的问题。

B.  3D导出：

• 隐藏在平面的线：自动关闭平面上多余线条的显示。导出时，所有组件均需进行面片化处理，该处理会将每个曲面转换为一个或多个三角形、四边形（多边形）。例如弧形桌面，需分割为大量多边形来近似还原外形。本选项可隐藏部分对图纸线框视图无作用的多边形边线。
• 导出所有材料：图纸中的材质信息将导出为DWG格式。
• 导出到单面：将每个多边形导出为单个实体。
• 导出到网格：将多个多边形导出为网格，可生成体积更小的文件。网格图形也可在AutoCAD中分解，得到独立面。

筛选设置

您可仅导出图纸的部分内容为dwg/dxf格式。例如，若图纸为整栋建筑，可选择只导出其中单个房间。

如需指定图纸中要导出的部分内容，勾选筛选复选框，再点击导出CAD（dwg/dxf）绘图对话框内的筛选设置按钮。

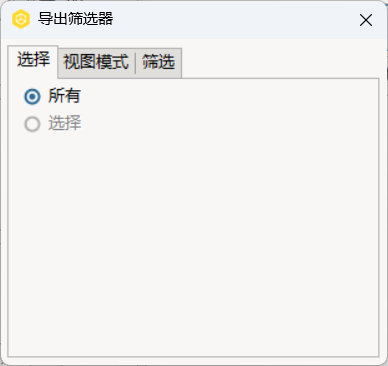

选择选项卡

选中全部以导出整个绘图，或选中选择以导出绘图中的选定区域：

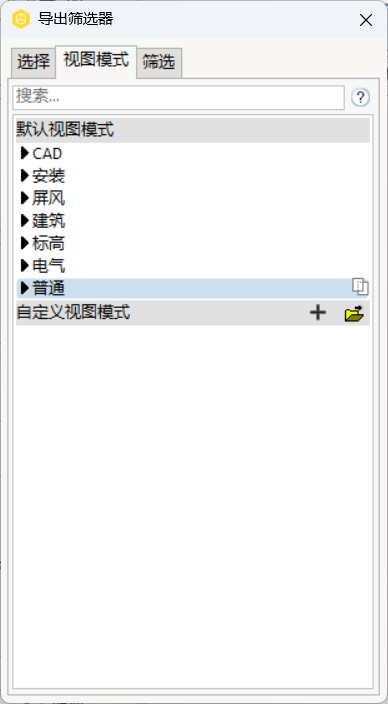

视图模式选项卡

该选项卡可筛选导出时需要包含或排除的视图模式：

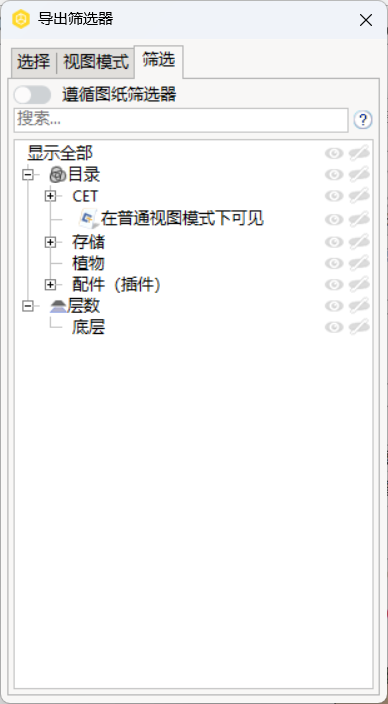

筛选选项卡
