在绘图区中使用不同的对齐特征对齐组件很简单。对齐选项可在对象菜单和工具菜单中找到。

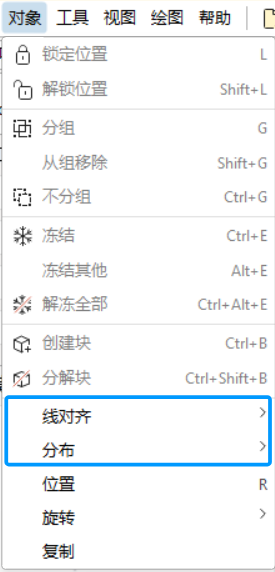

基础选项直接显示在对象下拉菜单中：
更多附加选项可通过工具菜单打开对齐和分布窗口进行设置。
打开该窗口并对齐组件的操作步骤如下：
- 选中需要对齐的组件

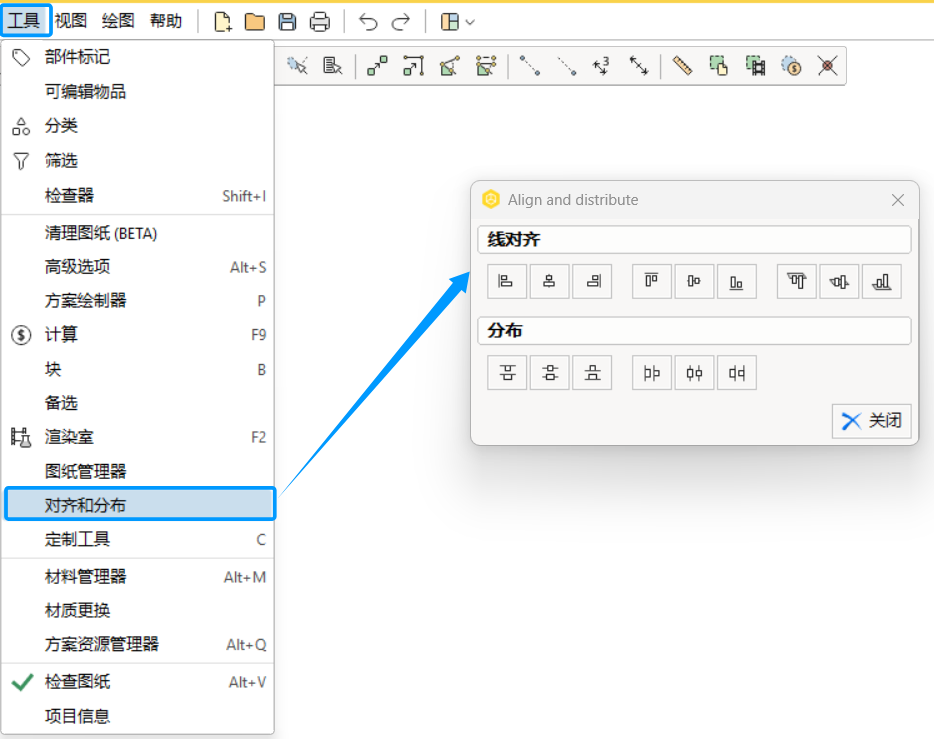

- 点击工具菜单，选择对齐和分布，即可弹出对齐 / 分布设置窗口：
- 选择第一行中的任意一项，组件就会按照对应方式对齐。
组件共有六种不同的对齐方式：
对齐区域内前三项工具适用于2D视图中沿竖直线排布的物件：

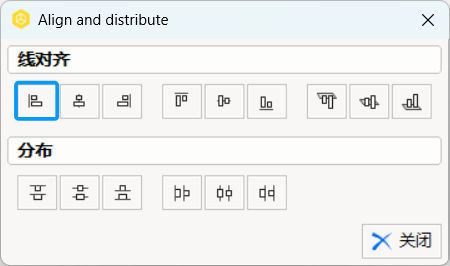

向左对齐
向左对齐：所有选中组件的左边缘将对齐在同一条直线上。

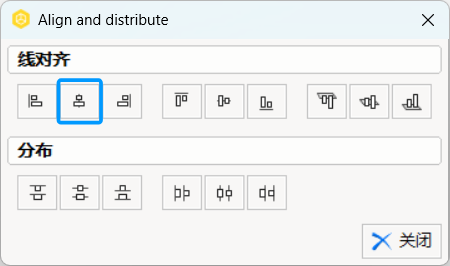

垂直对齐
垂直居中对齐：所有选中组件的垂直中心对齐在同一条直线上。
向右对齐

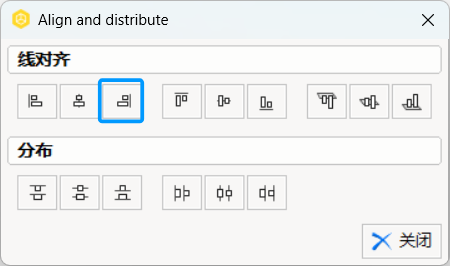

向右对齐：所有选中组件的右边缘将对齐在同一条直线上。
对齐区域接下来的三项工具适用于2D视图中沿水平线排布的物件：
向上对齐

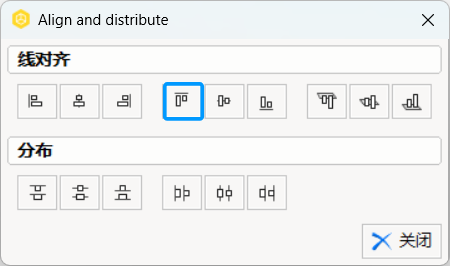

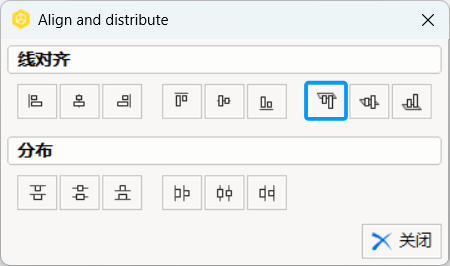

向上对齐：所有选中组件的顶部边缘对齐在同一水平线。

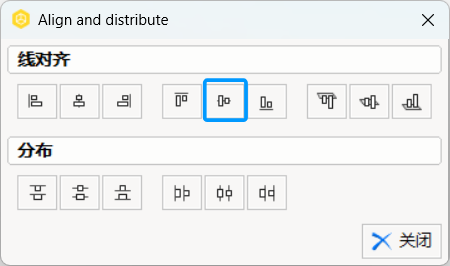

水平对齐
水平居中对齐：所有选中组件的水平中心对齐在同一水平线。
向下对齐

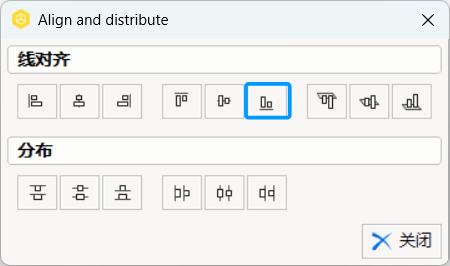

向下对齐：所有选中组件的底部边缘对齐在同一水平线。
对齐区域后续三项工具适用于3D视图中沿水平方向排布的物件。这里有个小技巧：在3D绘图视图中使用正交视图操作会更方便。

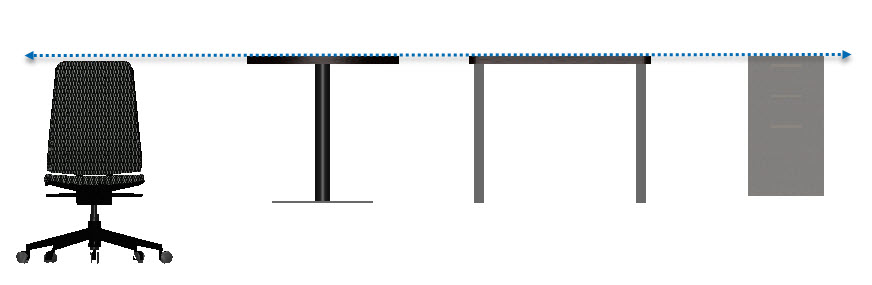

顶部对齐（标高）
顶部对齐（标高）：所有选中组件的顶部边缘对齐在同一平面。

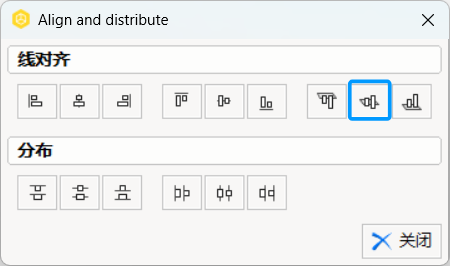

纵向对齐（标高）

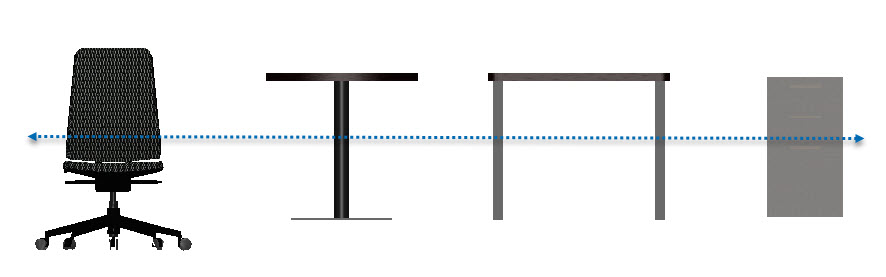

高度居中对齐（标高）：所有选中组件的高度中点对齐在同一平面。

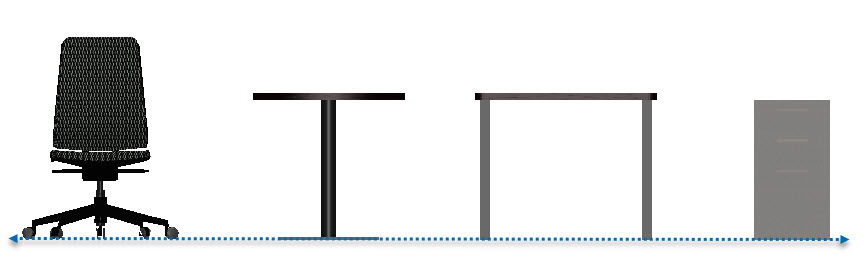

底部对齐（标高）

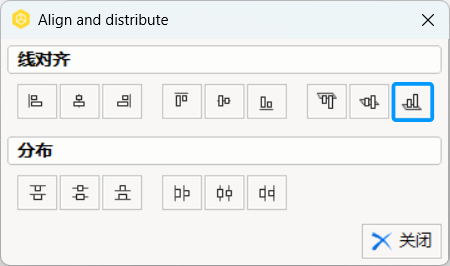

底部对齐（标高）：所有选中组件的底部边缘对齐在同一平面。
