移动组件

可在绘图区轻松移动对象。

按以下步骤移动对象：

1. 选择需要移动的对象。
2. 用鼠标单击并拖动选中的对象。将对象移动到所需位置时放开鼠标。

也可以使用键盘上四个箭头键以移动对象。

移动辅助工具

移动对象时，虚线使其更容易直线移动，而不必借助工具。沿直线水平或垂直移动对象时，会自动触发此辅助工具。也可通过四个方向键触发该功能。

辅助工具处于活动状态时，显示为粉红色虚线。当未沿90度正交方向移动构件时，画面会出现灰色虚线，标记被移动物件的原始位置。开启辅助功能后，还可在绿色快速属性输入框中输入精确数值，设定构件的移动距离。


辅助工具处于激活状态                                                                               辅助工具处于关闭状态

删除组件

从绘图区删除对象有不同的选择：

• 选择所需对象，然后在键盘上按删除键。

• 使用2D视图和3D视图工具栏中的移除工具，单击需删除的对象。也可以按住鼠标拖动，框选出需要删除的组件。

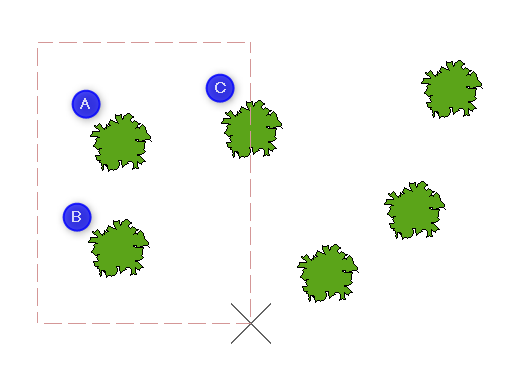

  • 从左向右将会画一个虚线矩形，可删除其接触或覆盖的所有对象：

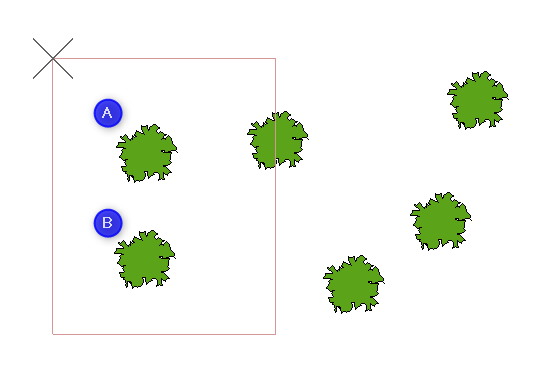

  • 从右向左将会画一个实线矩形，仅能移除完全包含在该矩形内的对象：

  • 按下空格键，可在绿色快速属性框中切换部分与全部两种模式，该操作会反转上文定义的从右往左、从左往右的选择逻辑。
• 使用文件菜单中的恢复功能。恢复功能会清除上次保存图纸后新增的所有组件与修改内容。
