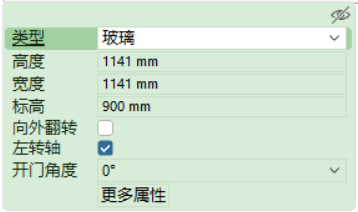

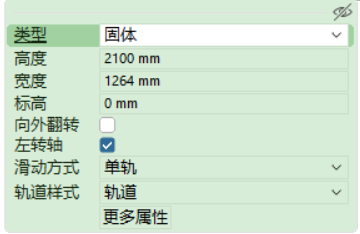

窗口和门属性框

通过在绘图中选择门窗并调整绿色属性框中的信息，可随时更改门窗的高度、宽度或其他属性。

高度：从窗底至窗顶的测量值。

宽度：从左外侧窗边至右外侧窗边的测量值。

标高：从地面至窗底的测量值。

向外翻转：切换窗朝向（朝内/朝外）。2D视图中的蓝色箭头代表窗外。

该蓝色箭头可附加“日光”（在3D组件选项卡中），以调整高级渲染的灯设置。

左转轴：勾选或取消勾选此框以切换转轴所在窗侧面。仅当“开启角度”设置中存在值时，才会对绘图产生影响。

开启角度：在3D视图中以逼真的方式显示开启的窗。

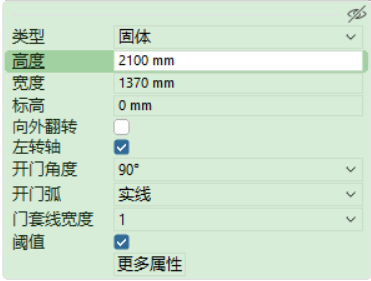

高度：从门底至门顶的测量值。

宽度：从左外侧窗边至右外侧窗边的测量值。

标高：从地面至门底的测量值。

向外翻转：切换窗朝向（朝内/朝外）。2D视图中的蓝色箭头代表窗外。

左转轴：勾选或取消勾选此框以切换转轴所在窗侧面。仅当开启角度设置中存在值时，才会对绘图产生影响。

开启角度：在2D和3D绘图视图中以逼真的方式显示开启的门。

开门弧：3D绘图视图中开门弧的属性。

阈值：在3D绘图视图中显示或隐藏可选阈值。

门套线宽度：在2D绘图视图中代表门的线的厚度。

• 放置组件后可通过点击并拖动不同的黄色定位点进行手动拉伸。
• 当距离单位设置为公制时，窗口和门属性框支持四种基本算术运算。即可输入对当前显示值的更改，例如+5、-2、*10或/2，按下Enter键后CET Designer将计算新的测量值。

更改门窗外观

可通过多种方式更改门窗外观。

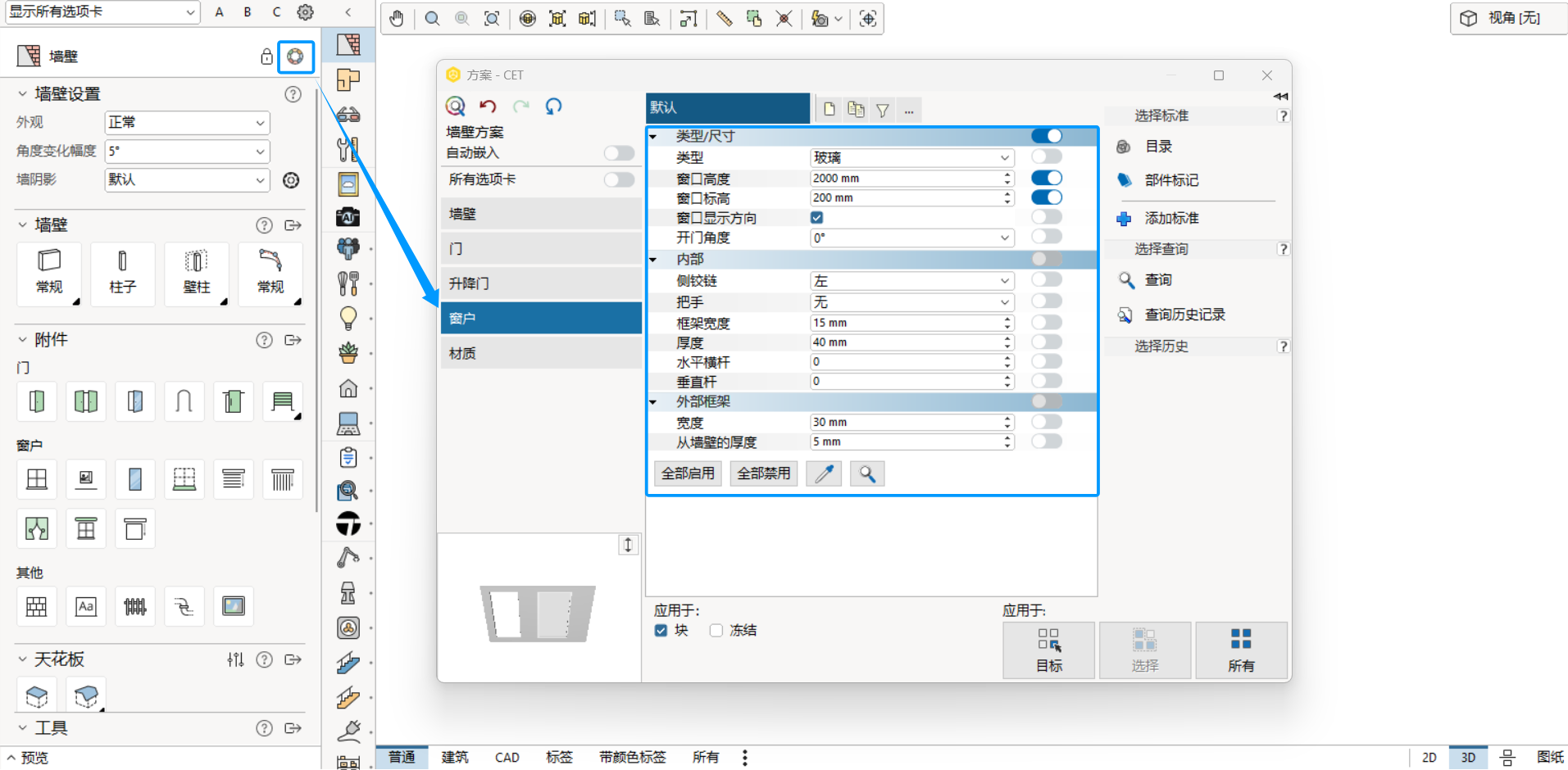

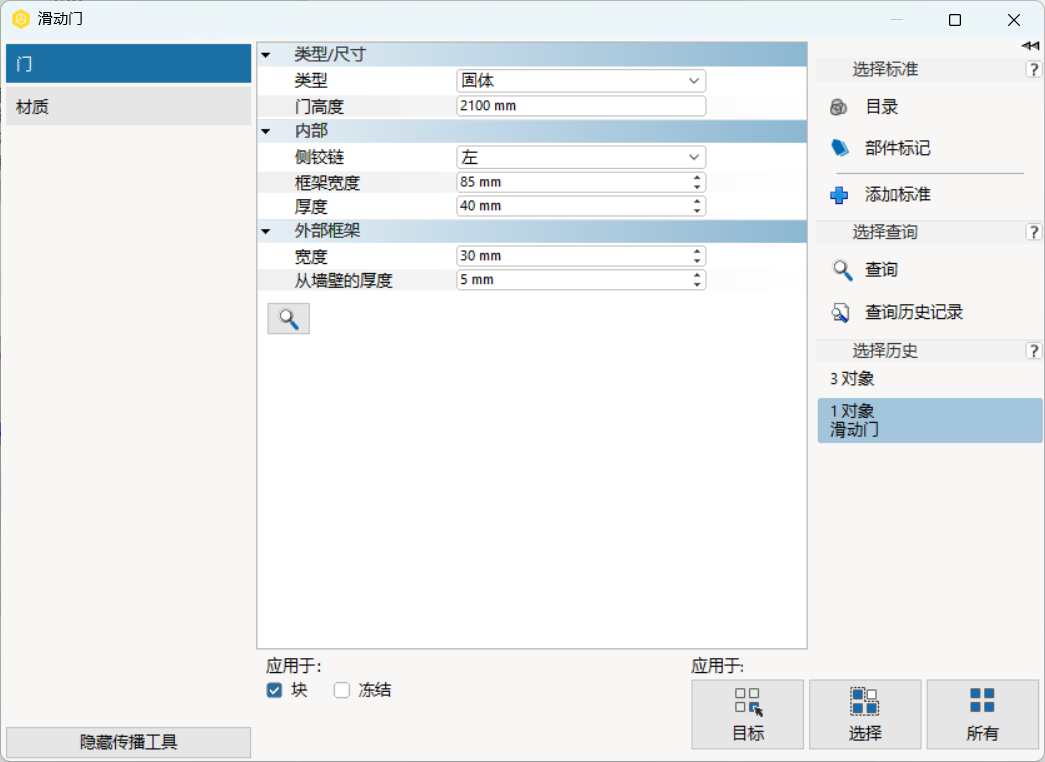

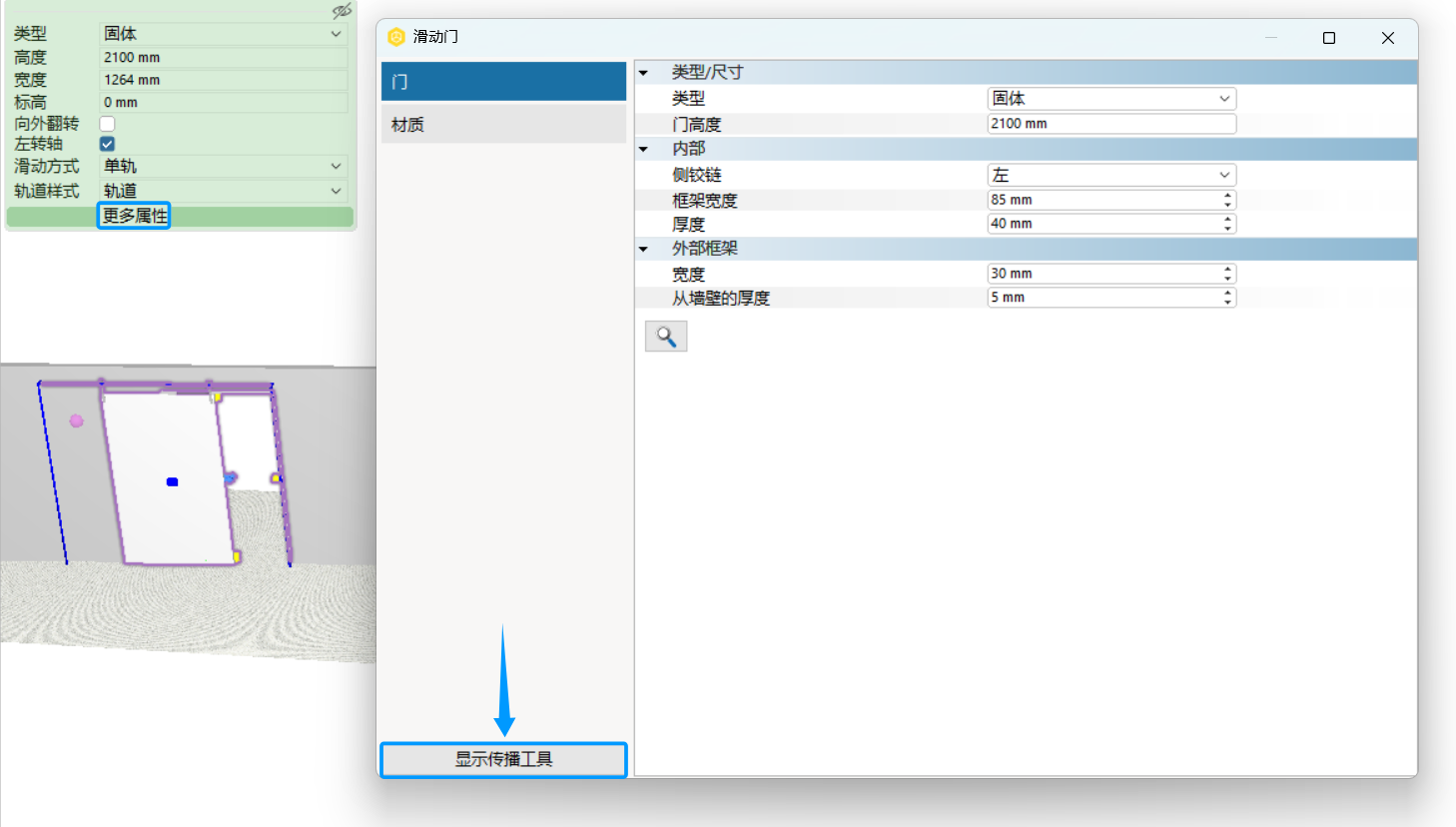

右键点击绘图中的窗口/门。在弹出的菜单中点击属性，打开窗口/门属性对话框。

也可通过双击窗口/门获取窗口和门属性。

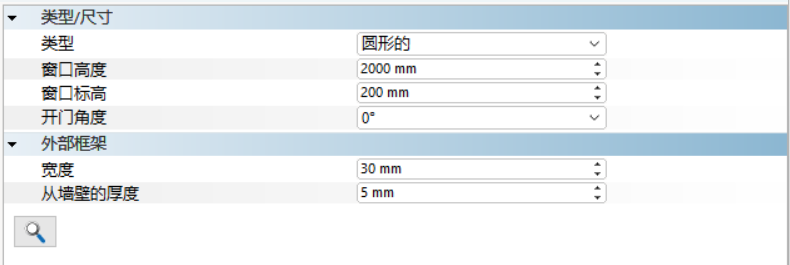

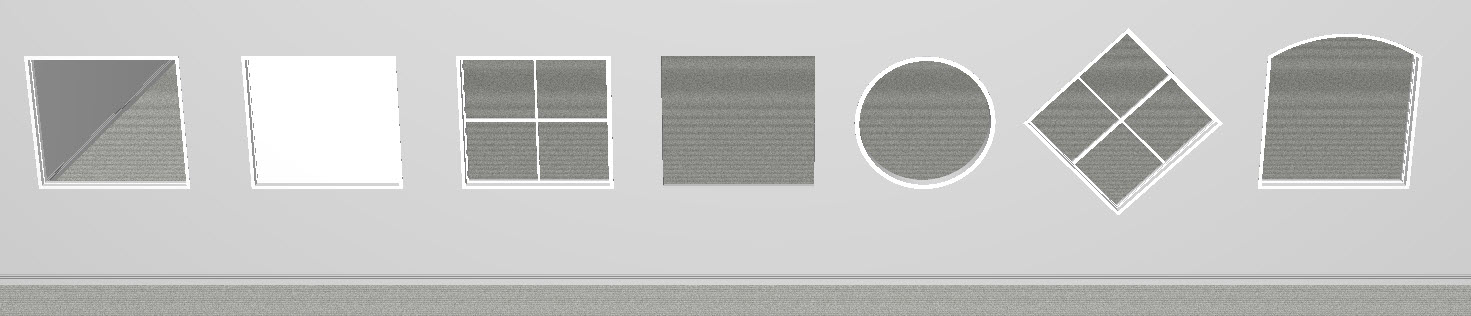

窗口类型

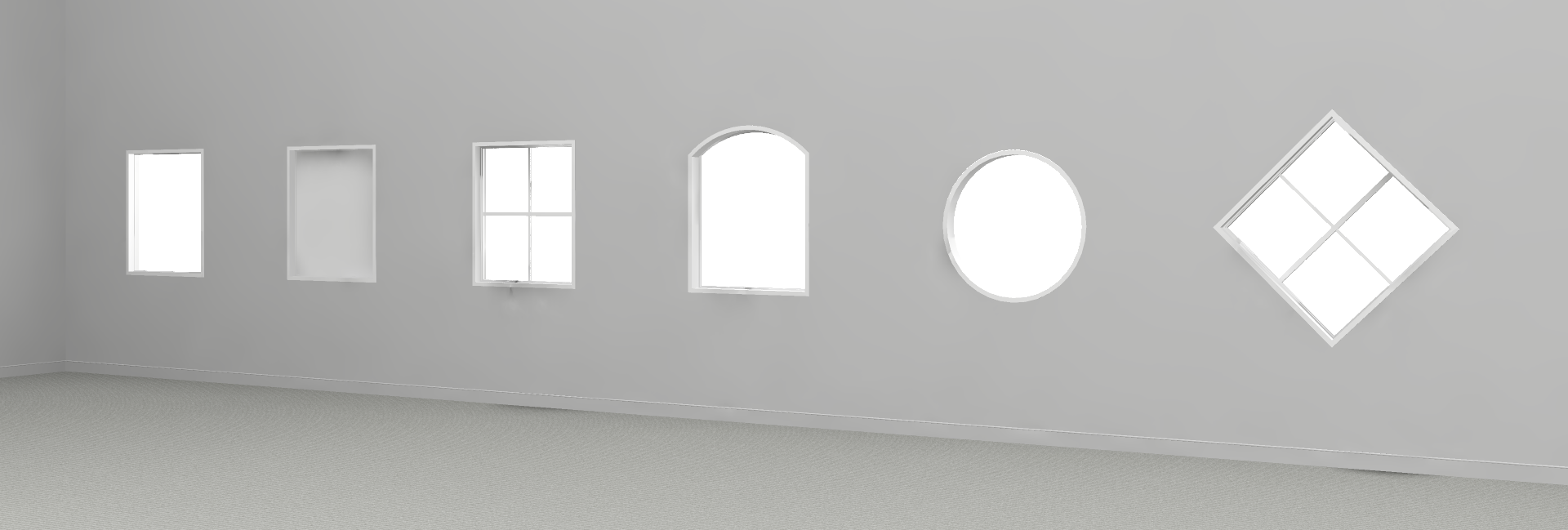

从左到右：标准、实心窗、玻璃窗、拱顶玻璃窗、圆形窗、正方形窗

总宽度包括框架的宽度。如需设置框架内（不包括框架）窗/门的宽度，请使用帮助线并相应拉伸窗/门，或在属性框中输入宽度时加上两侧框架的宽度。

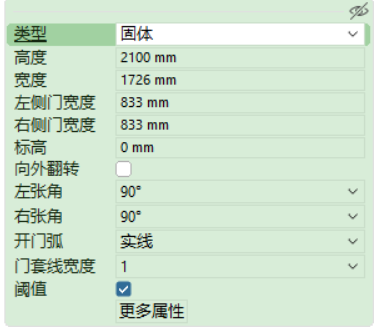

将测铰链更改为双开以将门转换为中间无杆的双开门。如需获得中间有杆的双开门外观，则将两扇单独的门并排放置。

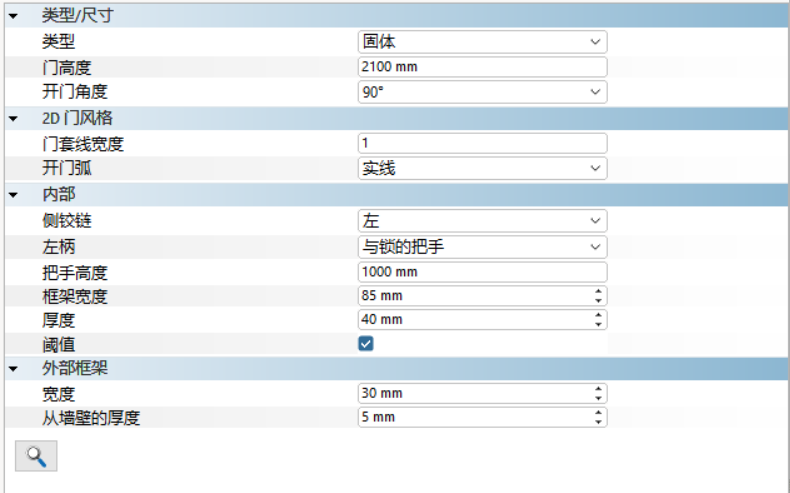

通过改变材质或属性以改变门的外观，示例如下：

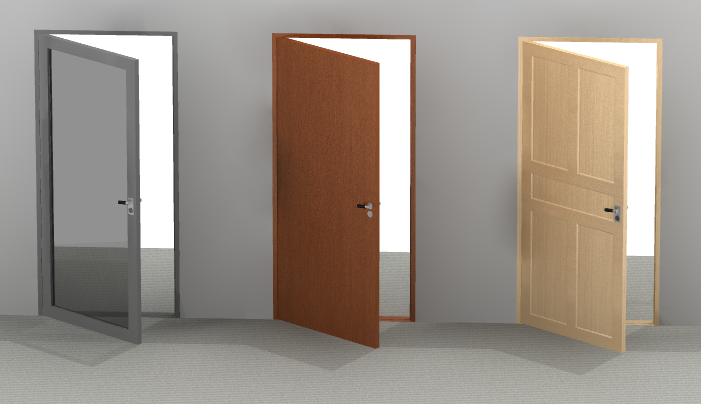

从左到右：玻璃门、实心门、五嵌板门。其他可用选项。

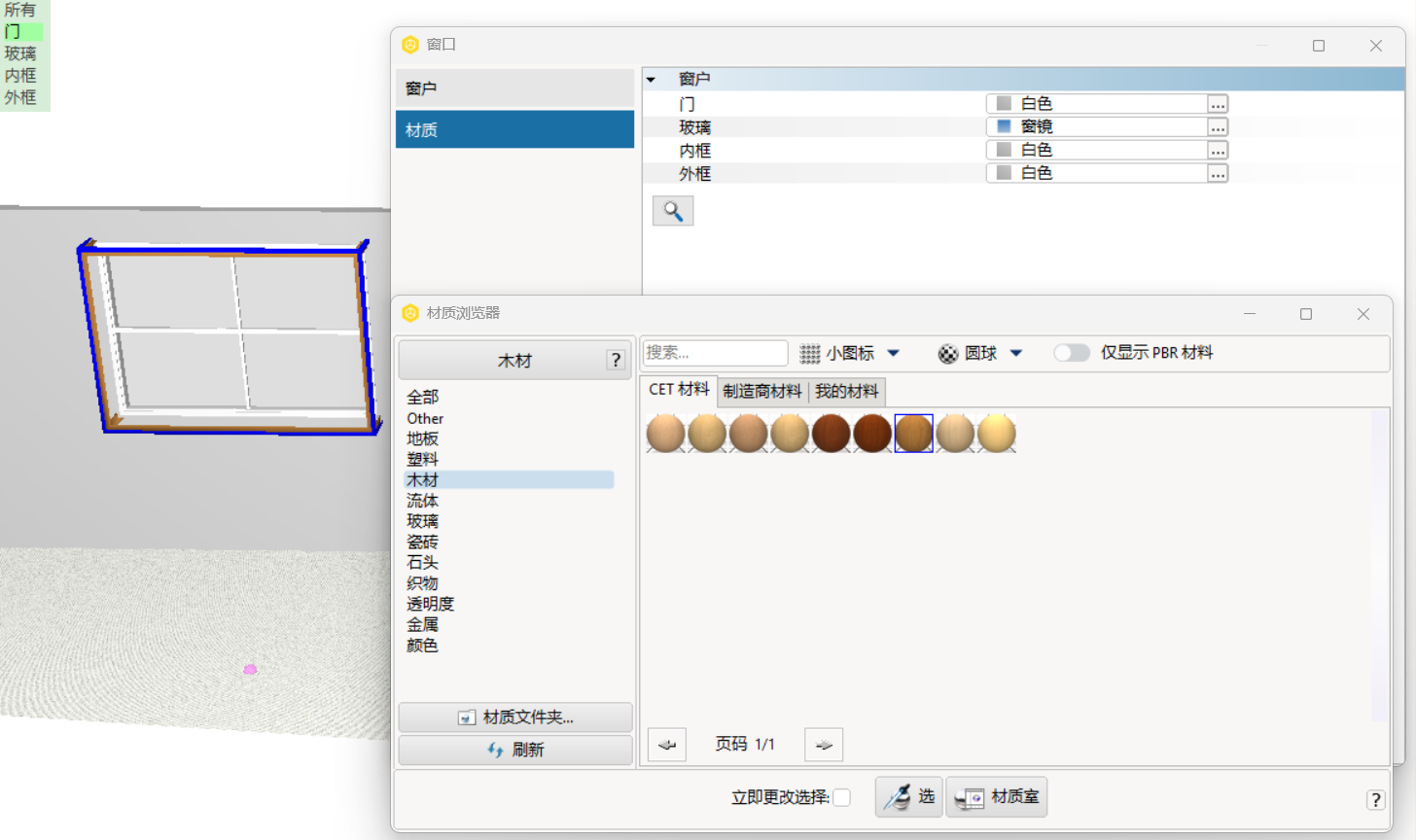

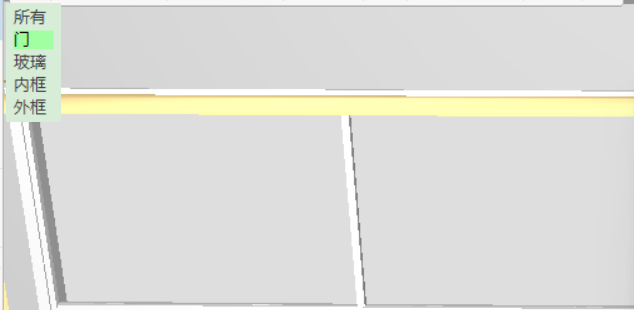

使用材质浏览器以用其他材质粉刷窗台。
