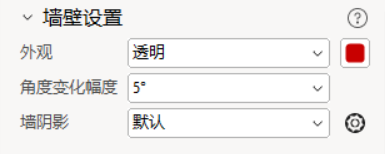

在墙壁绘图组件选项卡的顶部，可确定绘图中或将要放置的墙壁的设置。
顶部
墙壁设置...：打开“墙壁绘图设置”对话框（如下）。

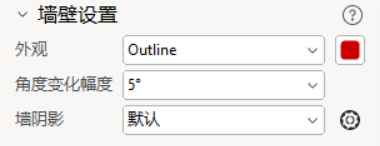

外观：将绘图中的所有墙壁设置为“正常”、“低”或“透明”。
- 正常：固体
- 低：7英寸高-保留墙高信息但显示较低以达到更好的可视性
- 透明：彩色轮廓代表墙壁的边缘。选择透明时，尾部会出现颜色框以供选择轮廓颜色。
角度变化幅度：设置线放置（墙壁、箭头、矩形等）的角度以及旋转对象的角度以便定位至精确位置。
墙阴影：在2D绘图视图中显示的阴影样式。打开样式编辑器（行尾蓝色图标）以创建新样式。
