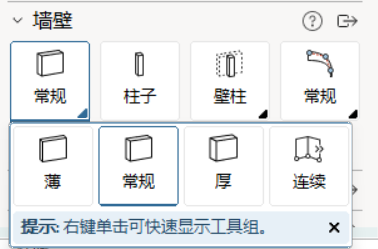

在墙壁插件中，您可以找到4种直墙壁类型：

可以在墙体方案中设置墙体属性。每种墙体类型可设置不同的厚度参数。

1. 薄：墙壁无厚度
2. 常规：在墙壁方案中指定的厚度
3. 厚： 在墙壁方案中指定厚度的2倍厚
4. 连续：在墙壁方案中指定的厚度

按照以下步骤插入薄直墙、常规墙或厚墙：

1. 选择所需墙体类型，单击鼠标左键开始在绘图中放置。
2. 设置墙体所需长度和角度，可朝所需方向移动光标，或在弹出的快速属性框中输入精确数值。单击鼠标左键或按 Enter 键确认。

   使用方向键可锁定0°、90°、180°或270°角。


   在属性框中，按Tab键切换选项。按空格键在各选项内切换参数。也可使用光标并直接输入数字。

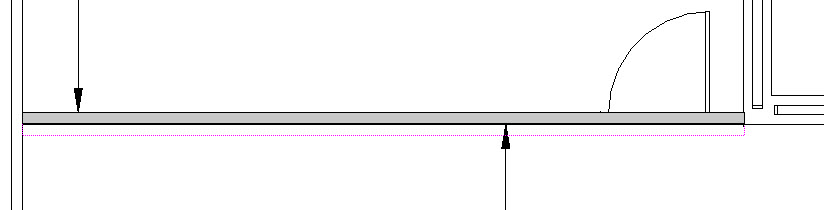

   若有CAD图纸，可能需要再次单击鼠标左键，指定墙体位于图纸线条的内侧还是外侧。



连续墙的第一段绘制方法相同，后续相连的墙体每段只需单击一次鼠标即可放置。




绘制墙体后，仍可修改其长度、高度、厚度及其他参数。编辑单段墙体：选中墙体，在弹出的快速属性框中输入新数值。使用墙体方案功能批量一次调整多段墙体。

可在 2D、3D 视图中使用各类拉伸节点调整墙体。以下为 2D 视图中可用的节点类型，3D 视图节点与之对应。左键按住任意节点以激活。拖动时，可在仅激活状态下显示的快速属性框中输入数值，或朝所需方向移动光标。松开鼠标或按 Enter 键确认。

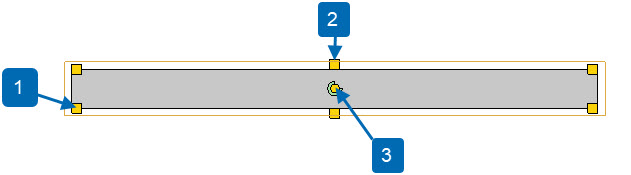

2D视图下黄色节点

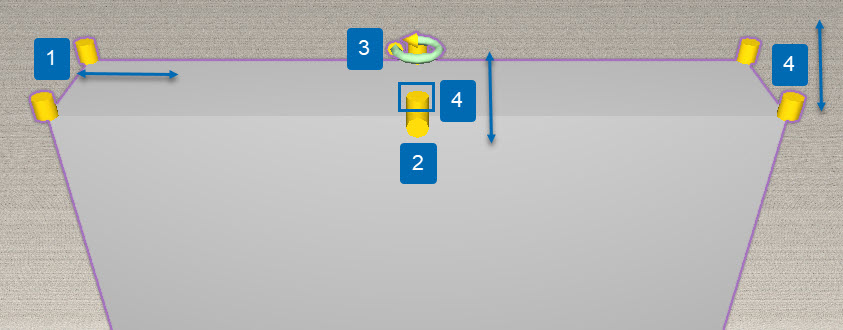

3D视图下黄色节点

1. 长度
2. 厚度
3. 旋转

4. 高度（两端可分别独立调整，或使用中点进行整体调整。）



已连接的墙体会联动，可一起移动和旋转。 可通过点击黄色三角（吸附点）手动断开墙体连接，或在单个选择模式下选中并移动其中一段墙体。

墙体绘制实时测量（尺寸标注）

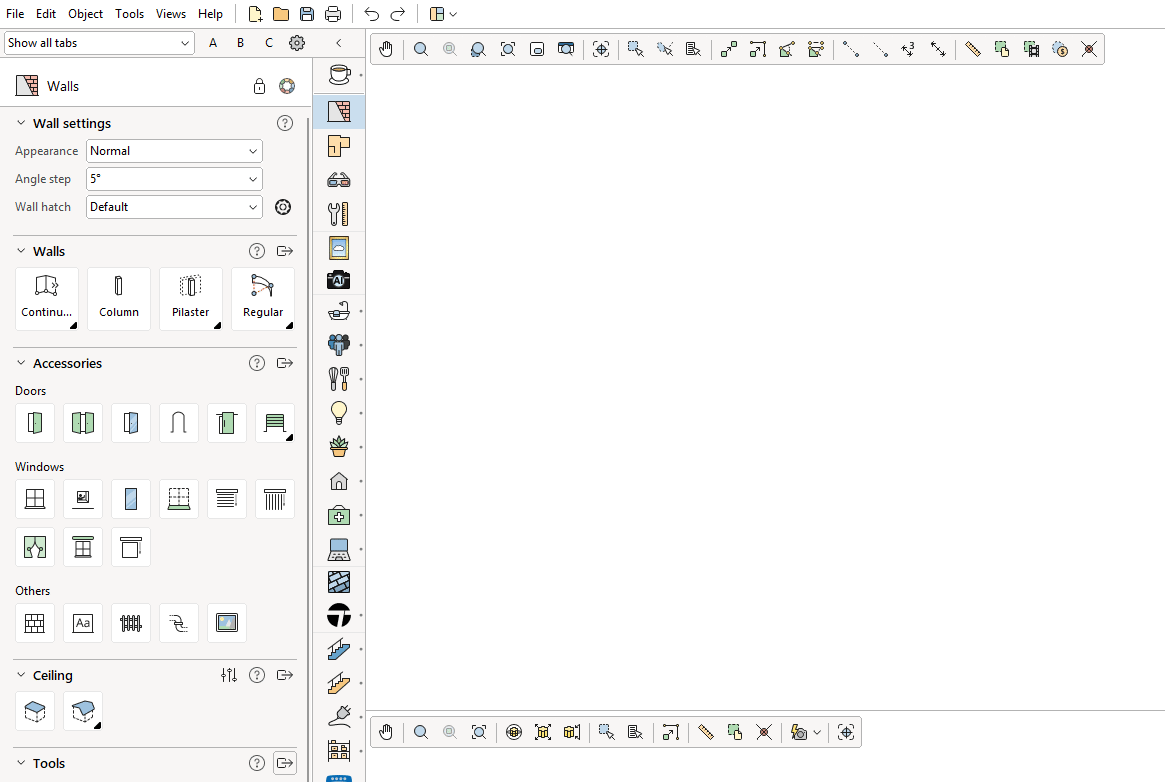

在2D绘图区域绘制墙体时，实时尺寸标注会随墙体一同显示长度尺寸。该工具便于在插入和拉伸墙体时控制并调整长度。

这将仅显示墙体长度尺寸，不显示厚度；长度测量所使用的单位，与控制面板中区域选项卡内设置的单位一致。

该工具适用于所有常规墙体，包括墙体插件选项卡中墙体类别下的：薄直墙、标准墙、连续墙和厚墙。

绘制和拉伸墙体时，尺寸将实时显示。

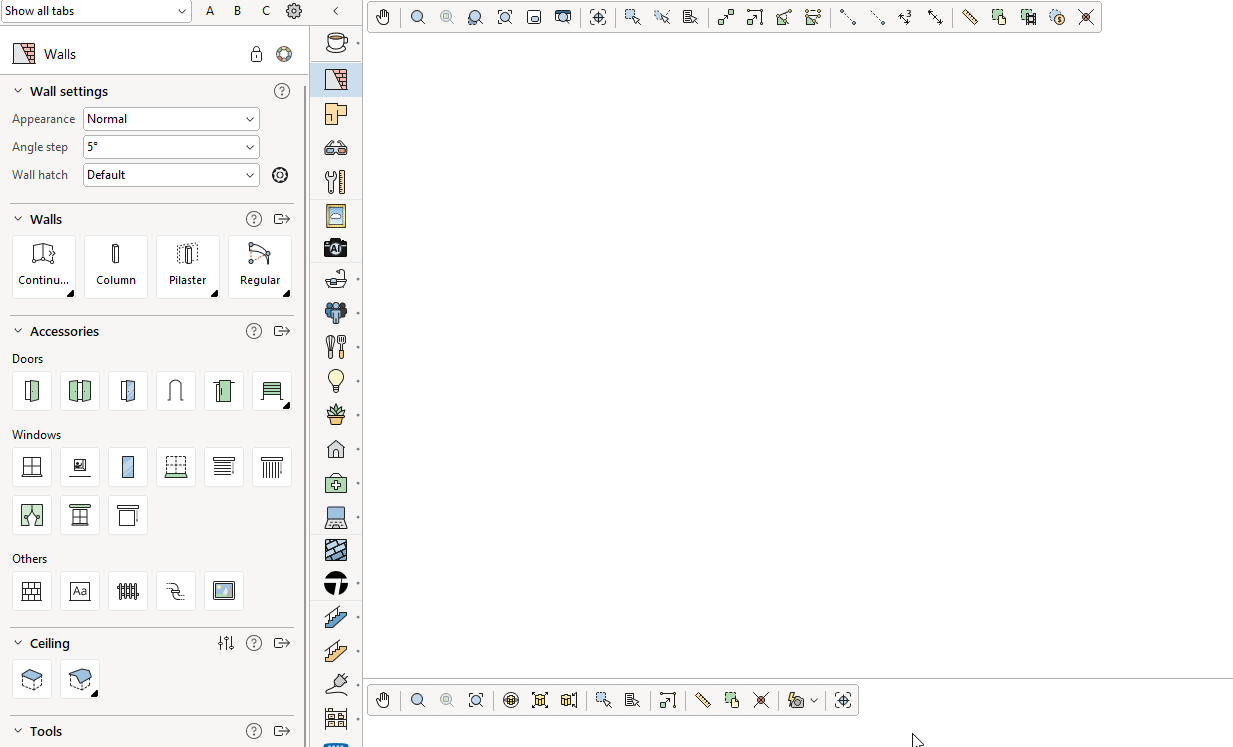

在2D视图放置墙体时，可通过快速属性中的绘图辅助更改显示状态。

显示：绘制墙体时同时显示尺寸和辅助线

隐藏：绘制时仅显示墙体

仅测量：绘制时仅显示墙体和尺寸，不显示辅助线
