工具组件选项卡中的样式编辑器创建新样式的文本、线、尺寸标注、面积和填充并修改现有样式。这既让共享绘图的用户可相互协调一致，又区分了各类标记和文本。例如，电气尺寸标注可能使用与其他尺寸标注类型不同的样式。可编辑现有的默认样式，也可创建新样式。

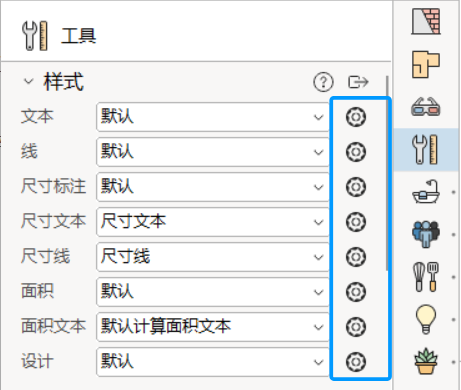

单击工具组件选项卡上的蓝色图标之一，打开特定选项卡的样式编辑器：

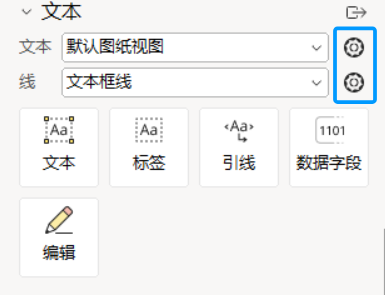

在图纸视图中工作时，也可访问样式编辑器，如下所示。

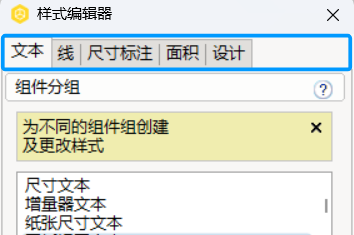

“样式编辑器”窗口分为不同的选项卡，每个选项卡对应于样式所应用于的每个组：

文本

创建和更改不同文本组的样式。可更改个别标签文本、计算面积文本、尺寸标注文本、增量器文本、图纸视图文本、修订图纸文本、修订文本、标记矩形文本和文本字段的字体、字体高度、斜体状态、粗体状态和字体颜色。

在样式编辑器的文本选项卡中，可选择可读取的复选框，以确保CET Designer以可读取的的方式旋转文本。

线

创建和更改线分组的样式。可更改计算面积线、符号线、标记矩形线、尺寸标注线、帮助线、修订云线和文本框线的线样式、宽度样式、宽度和颜色。

尺寸标注

创建和更改尺寸尺寸格式。可更改尺寸标注的文本对齐方式、距离单位、单位精度、隐藏零部分（对于分数）、箭头大小和形状、间隙和末端线长度。

面积

创建和更改使用计算面积工具绘出的面积的样式。可更改面积单位、单位精度和面积填充。

填充

创建和更改可应用于2D矩形/圆形和自定义形状的填充图案样式。可更改图案的填充和比例。

应用样式

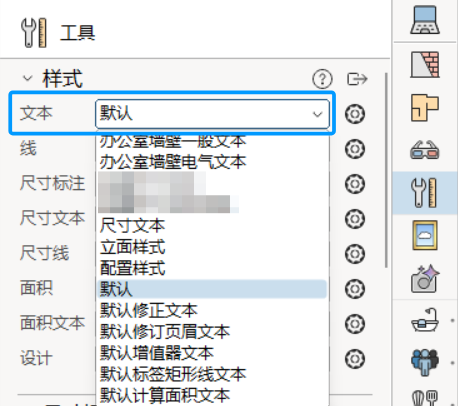

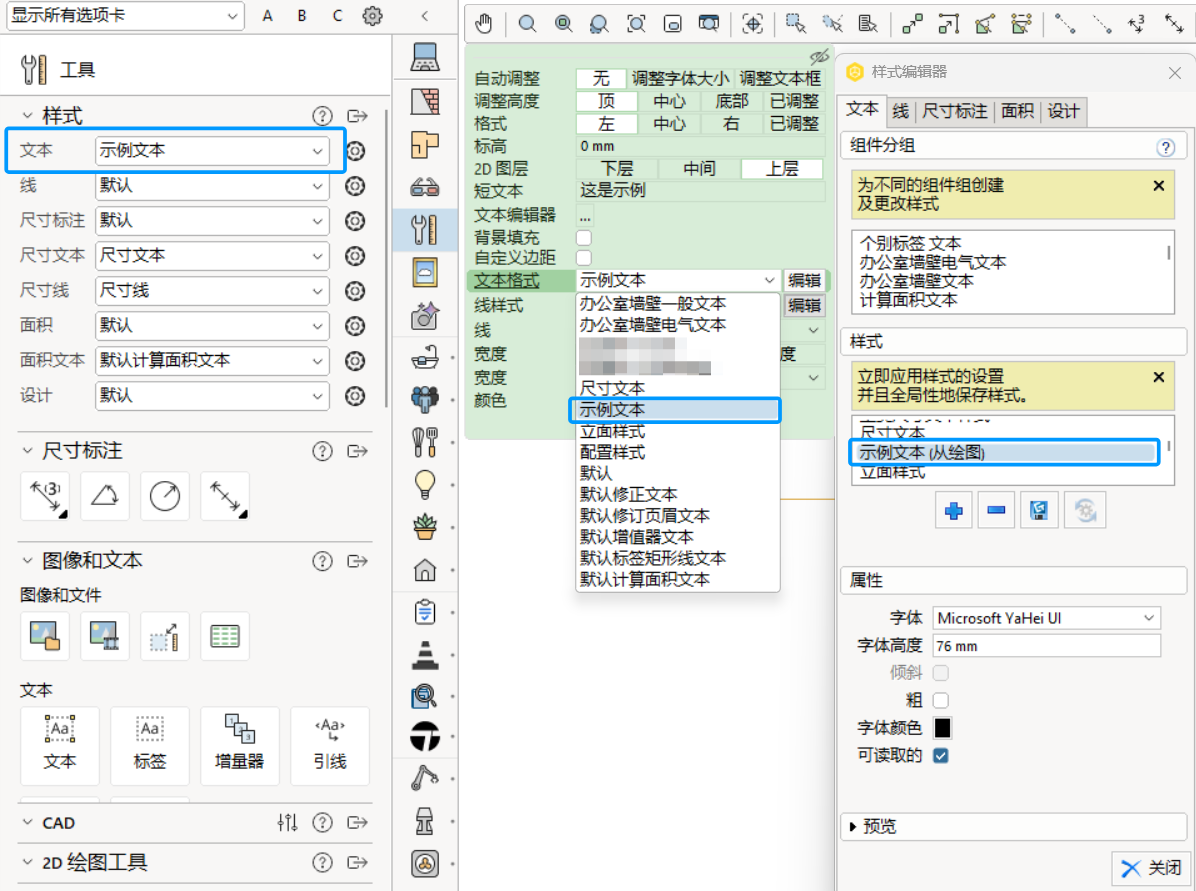

可在绘图中放置组件之前或之后应用样式。例如，需引入默认形式之外样式的文本，请使用“工具”组件选项卡的“样式”章节中“文本”旁边的下拉框以选择需使用的样式。

目前所有引入的文本将以选定的样式显示。

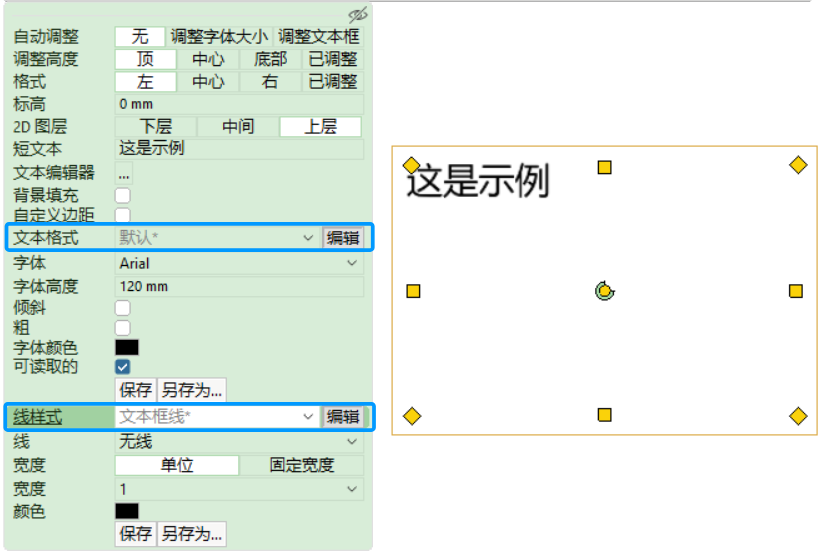

选择组件样式的另一种方法是，将组件放置在绘图中后，立即从绿色属性框的下拉菜单中选择样式。这仅更改选定组件的样式，而不会影响绘图中的新组件或其他现有组件。

须折叠编辑以在属性框的下拉菜单中选择样式。如展开编辑，下拉列表将显示为灰色，不能使用。
