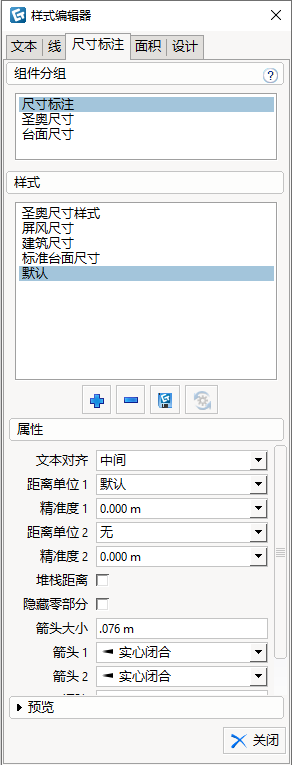

在样式编辑器的尺寸标注选项卡上，可新建和更改预定义样式。

组件分组

组件分组是一类可接受某一样式的对象。“尺寸标注”仅一个核心组件分组；“样式”可应用于所有类型的尺寸标注。使用某些插件添加组件分组，方式与下述方式相同。

样式

样式标题下会显示适用于选定组件分组的所有可用样式。显示自用样式和外部绘图样式。发送包含所需样式的绘图，与同事共享自用样式。同事打开绘图后可全局保存样式，并可在其他绘图中自由使用您的自用样式。也可直接发送样式文件进行共享。新样式可作为.cmstl文件保存在文件资源管理器中的CET Designer文档>样式中。其他人可将cmstl文件保存在其计算机上的相同位置，以与他人分享这些样式。

在样式编辑器中，有四种标准的样式工具：

如果一个格式没有被全局性保存，关闭样式窗口时会出现如下提示。选择是或右上角的X将关闭样式编辑器，可仅在当前绘图中使用该样式。选择取消将保持样式编辑器打开，可先全局保存然后关闭。

属性

对于所有尺寸格式，可更改以下属性：

文本对齐：选择文本显示在尺寸标注线上方、下方还是中间。

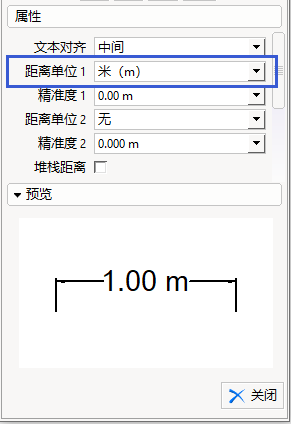

距离单位1：在下拉菜单中选择所需单位（即米、英寸等）。控制面板中设定的尺寸标注单位为默认单位，可进行修改。

精度1：确定第一个尺寸标注的精确程度，即小数或分数增量。

距离单位2：可额外添加尺寸标注单位。在下拉菜单中选择所需尺寸标注单位。

精度2：更改额外添加的尺寸标注单位的精度。

堆栈距离：如已指定两个不同的距离单位并选中此选项（左右移动），则距离值将单独显示而不会显示在同一行上。

隐藏零部分：当距离单位中有分数时，允许隐藏零部分。

箭头尺寸标注：通过在输入栏中输入值以选择箭头尺寸标注。测量基于在控制面板中选择的距离单位。

箭头1：可单独更改尺寸标注上每个箭头的类型。即同一尺寸标注上可存在两种不同的箭头类型。

箭头2：更改第二个箭头的类型，即同一尺寸标注上第二个箭头可能不同于第一个箭头。

间隙：在尺寸标注的定位点和图形中正在测量的组件之间添加空间。（A）

端线长度：将尺寸标注的端线延伸至文本线之外。（B）

预览

查看新样式在绘图视图中的显示方式。将立即显示更改以便查看效果。
