有许多工具可供使用,可对需执行的编辑操作进行完全控制。
重命名网格
“重命名网格”工具可协助进行材质应用。如有不同材质的网格,则为其命名将更容易识别。某些网格已有相关名称,但尚有许多网格未进行命名。

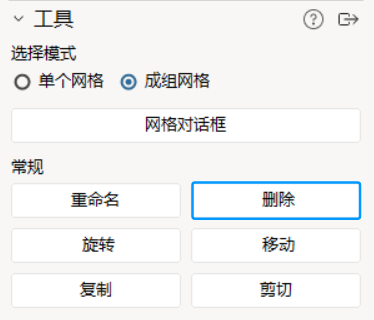

需重命名某个网格,请执行以下步骤:
- 切换至选择单网模式。
- 选择该网格,或使用Shift键选择多个网格。

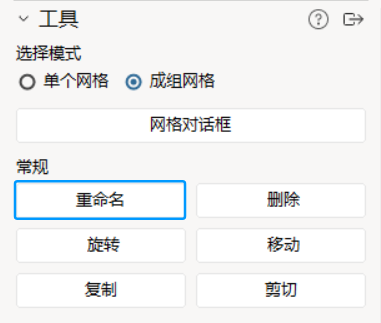

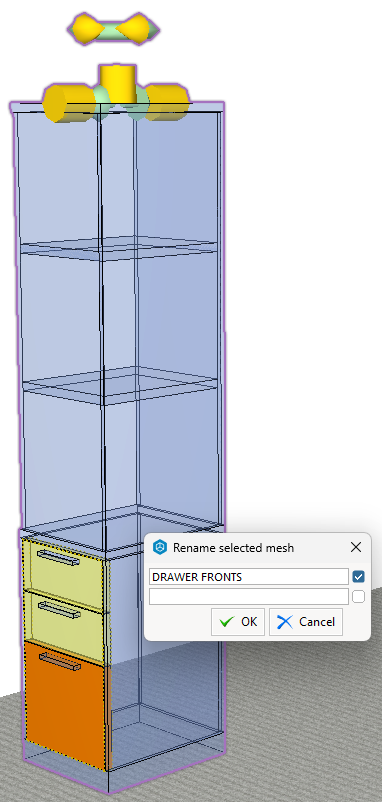

- 点击“重命名网格”按钮并输入名称。

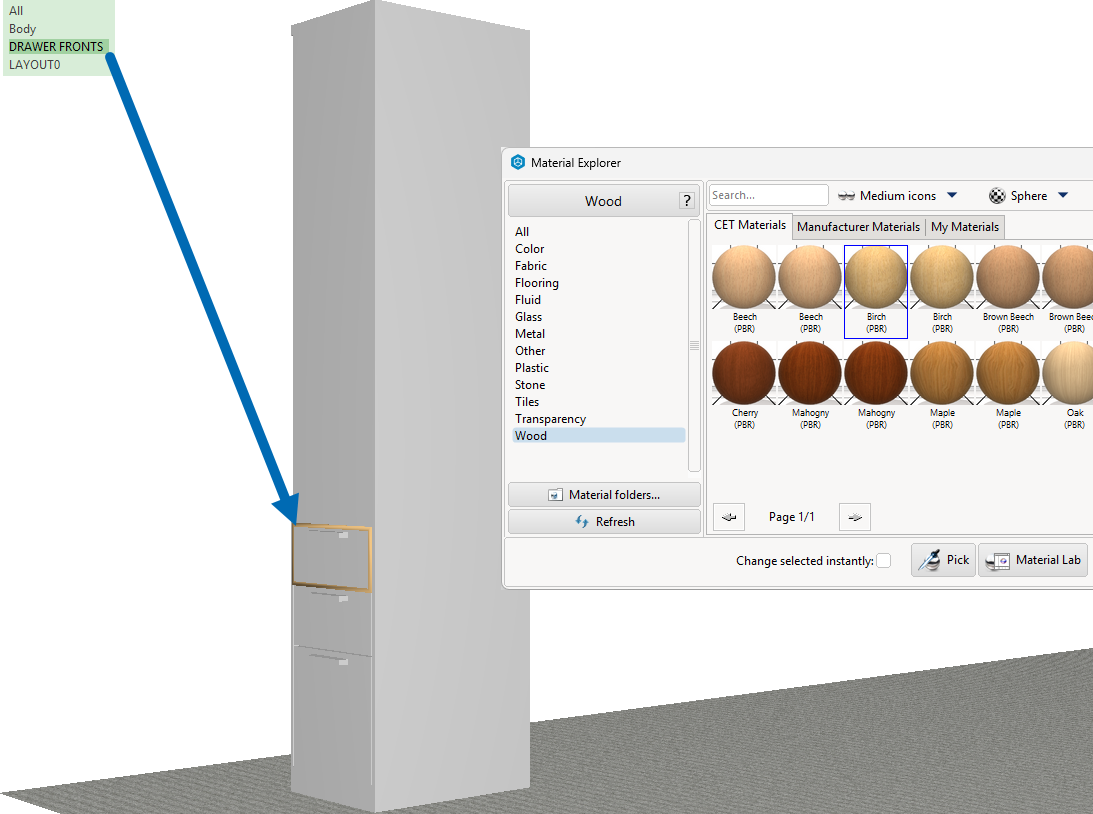

在应用材质可看到列出的网格名称,从而更易于正确地应用材质:
删除网格
可使用“删除网格”工具完全删除网格。

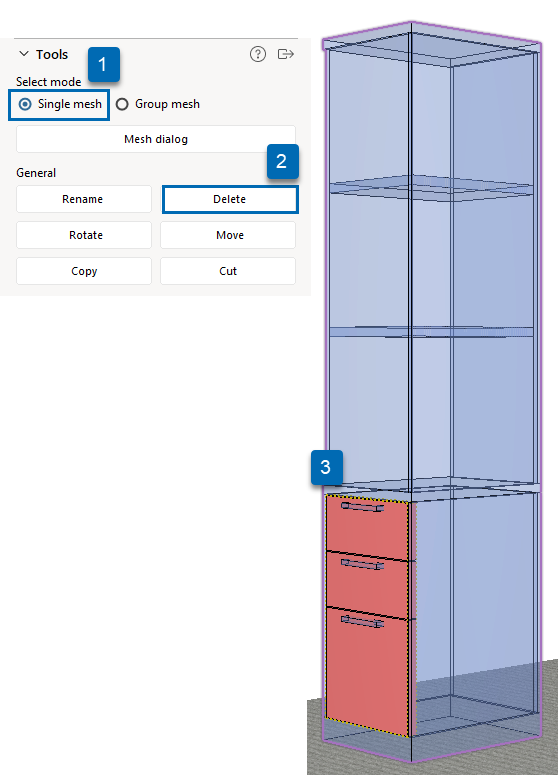

需删除某个网格,请执行以下步骤:
- 切换至选择单网模式。
- 选择“删除”工具。
- 将光标悬停在要删除的网格上,然后其将变成红色。
- 单击以删除网格。
使用“旋转”和“移动”工具时,可能很难选择所需网格。因此,此时会出现一个带有“锁定目标”选项的输入框。选择所需网格后,可按空格键快速勾选锁定目标框。如此可在执行旋转或移动操作时防止意外取消选定的网格。
旋转网格
“旋转网格”工具可旋转整个组件或单个网格的任意轴。使用旋转工具可选择任意旋转点,并围绕该点在任意方向旋转该组件。
需旋转网格或符号,请执行以下步骤:
- 根据需要选择选择单网或选择组件网络模式。
- 点击“旋转网格”按钮。

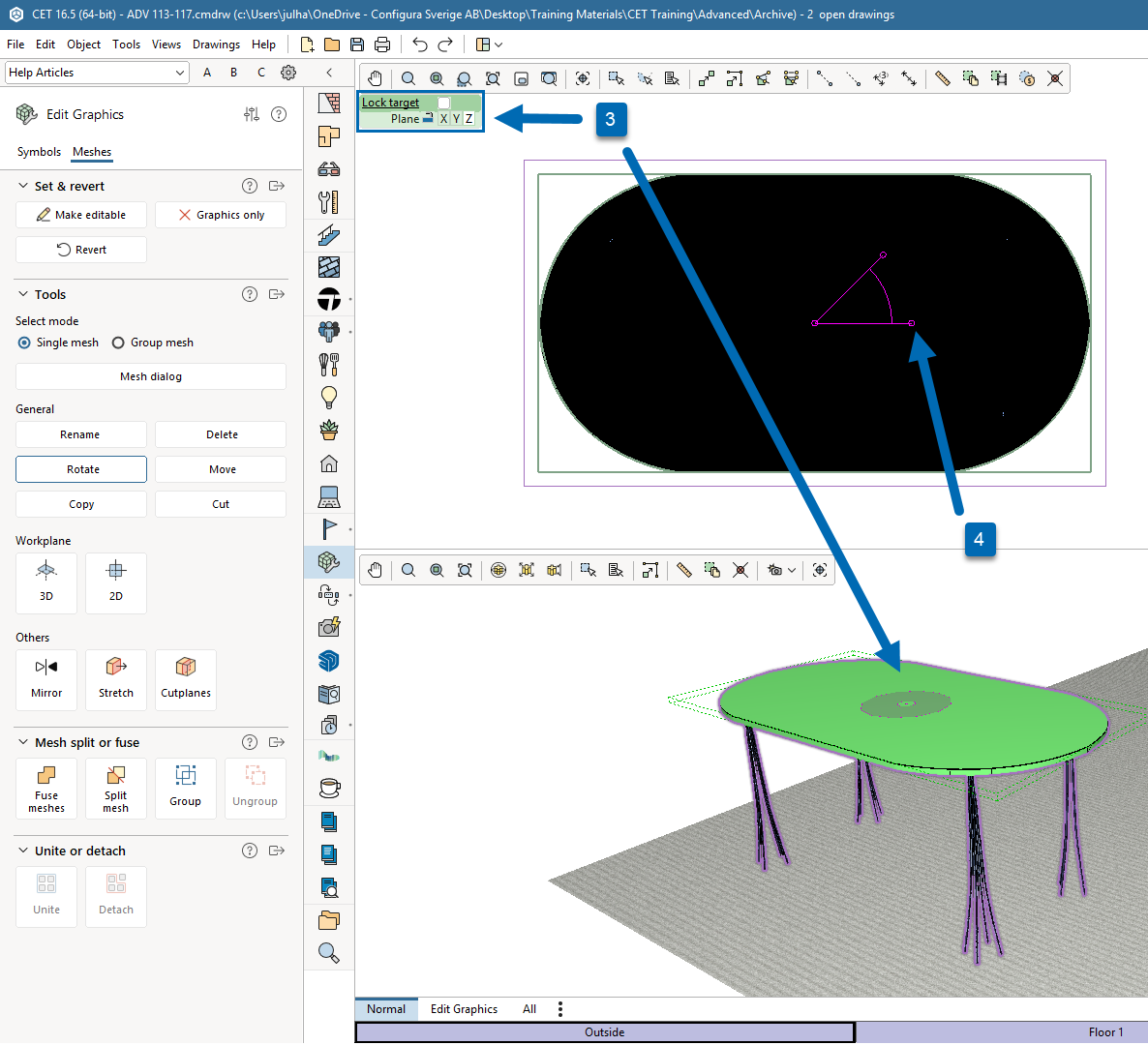

- 将鼠标移动至需旋转的网格。将3D中的粉色圆圈和2D中的粉色角度与该网格对齐。使用空格键导航属性框,并选择要围绕其旋转的平面。然后单击以将旋转点附着到网格。(参见下图中的步骤1。)
- 再次点击以选择要旋转的点的末端。(步骤2)

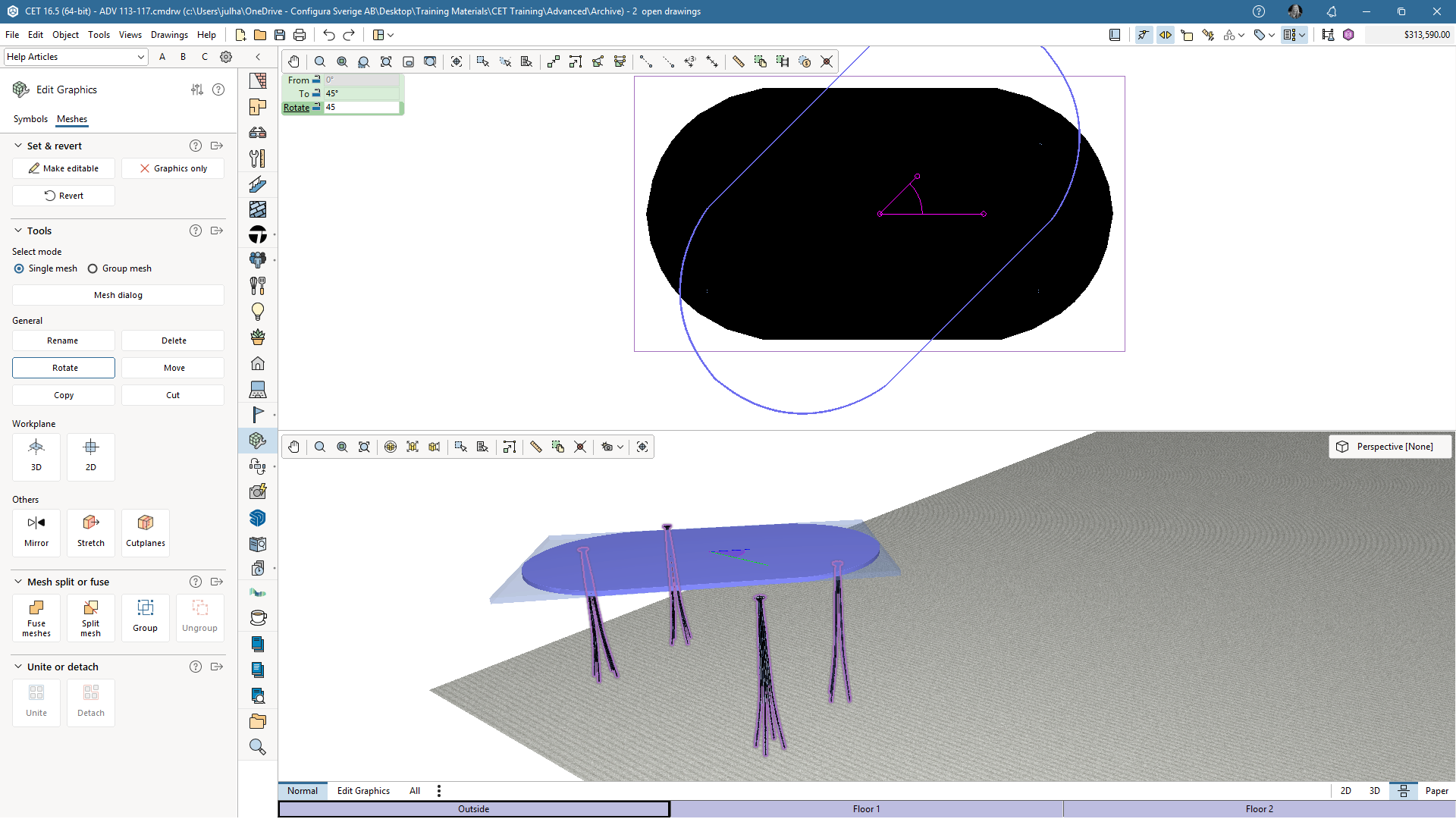

- 将鼠标移动到正确的旋转角度或键入角度,然后左键点击或按键盘上的回车键。(步骤3)
移动网格
可正常移动整个组件,但不得通过常规拖动工具和定位工具移动单个网格,因其仍为较大对象的一部分。相反,须使用“移动网格”工具。

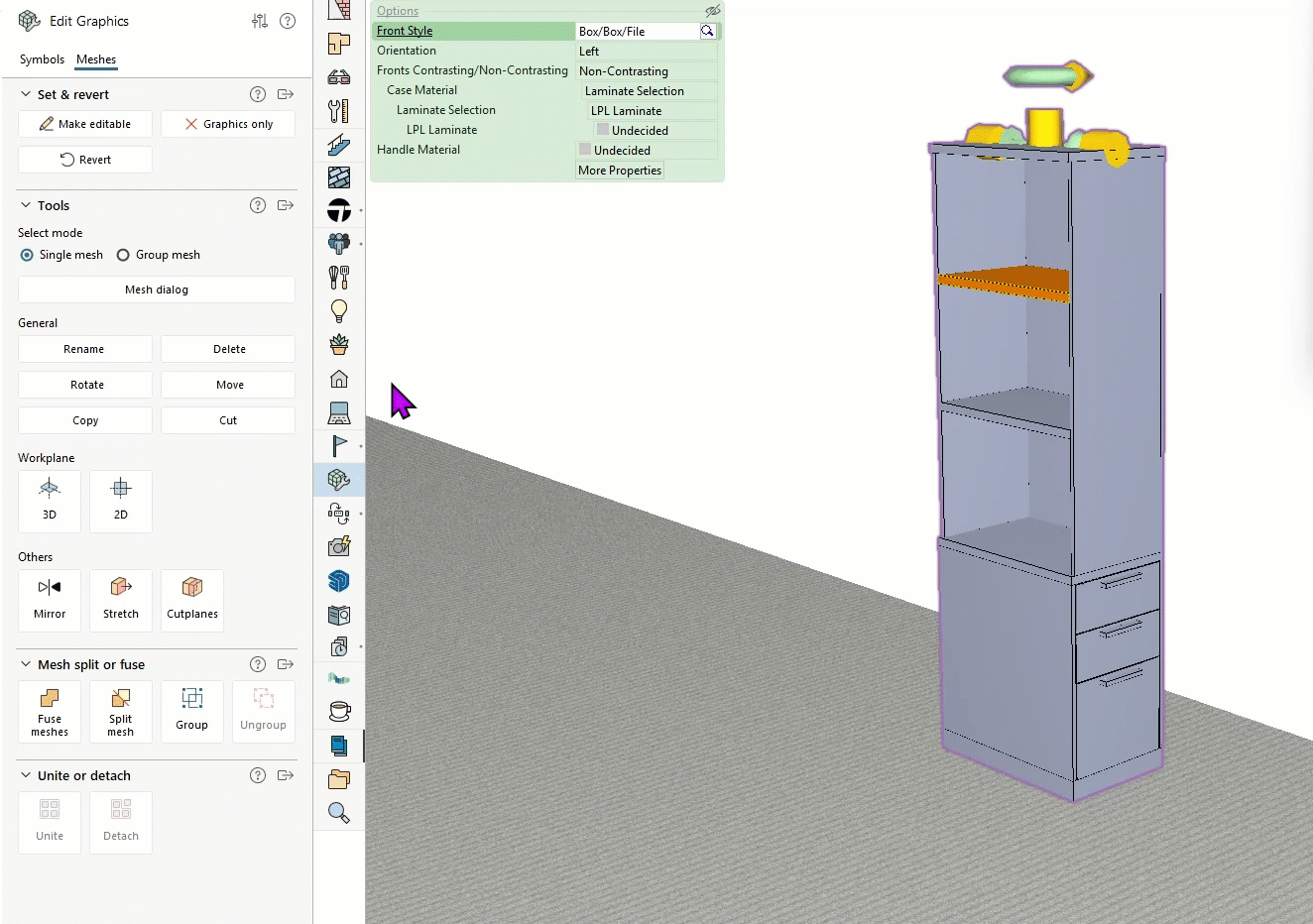

需移动某个网格,请执行以下步骤:
- 切换至选择单网模式。

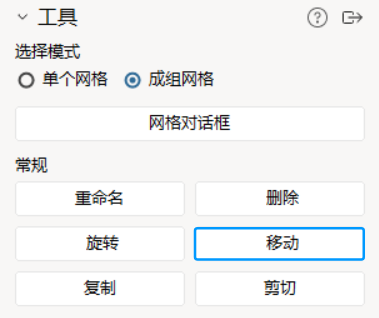

- 点击“移动和对齐网格”按钮,将鼠标悬停在需移动的网格上。单击以选择移动的起点。
- 开始向所需方向移动鼠标。可使用属性框来:
- 键入移动网格的距离和角度
- 选择一个基点和第二个点或距离和方向
需仅在Z轴上移动,请在属性框中按tab键,并将X轴和Y轴设置为“0”。然后所有的移动将仅在垂直平面上进行。
网格镜像化
可使用镜像工具沿X轴、Y轴或Z轴镜像网格。
需对某个网格进行镜像化处理,请执行以下步骤:
- 单击“图形编辑”按钮,然后单击需修改的组件。现在可编辑该组件。
- 可对整个组件或单个网格进行镜像处理。根据需要切换至选择组件网络模式或选择单网模式。

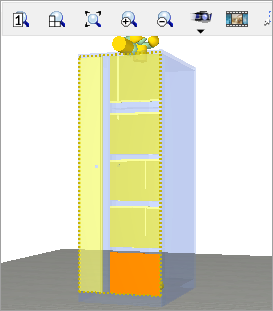

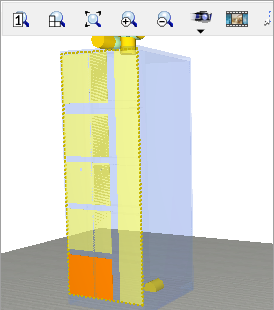

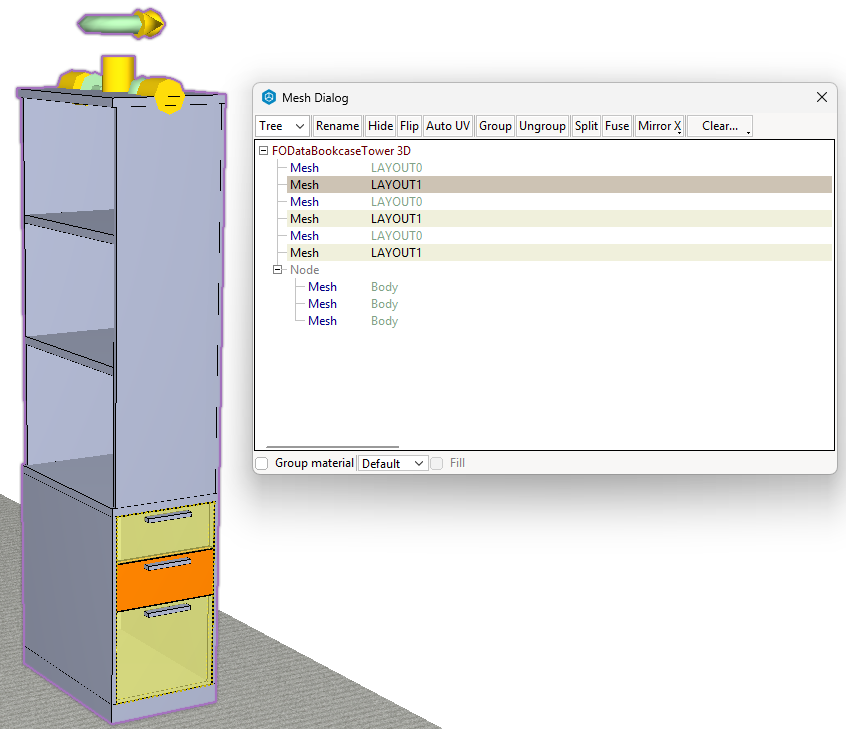

- 点击选择要镜像的一个或多个网格。可通过按下Ctrl键并点击每个网格来选择多个网格。选定的网格将变为黄色:

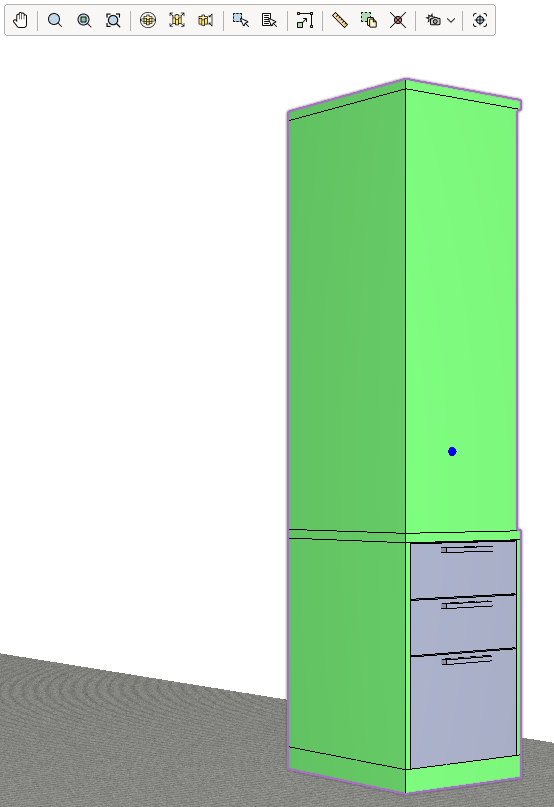

- 点击“镜像网格”按钮,然后将鼠标指针移向选定的网格;其将以绿色亮起:

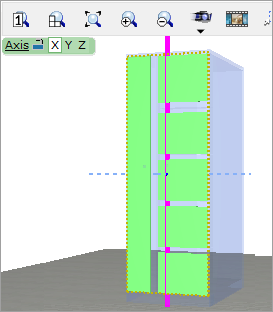

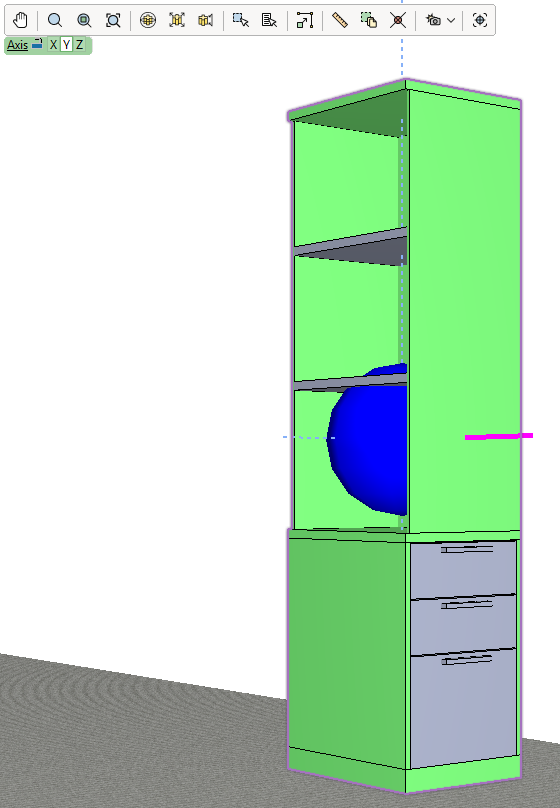

- 单击,然后小心地开始移动鼠标指针,找到需进行镜像处理的网格的轴(X、Y或Z)。在3D绘图视图中以蓝色虚线示出每个轴。使用粉红色的线来突出显示将要指定的轴。
也可使用空格键,在正在使用的视图右上角的蓝色输入框中选择轴。
- 点击以执行镜像处理。
- 完成后,按下键盘上的Esc键或将光标移出绘图区域以释放网格镜像化工具。
