编辑图形（网格）

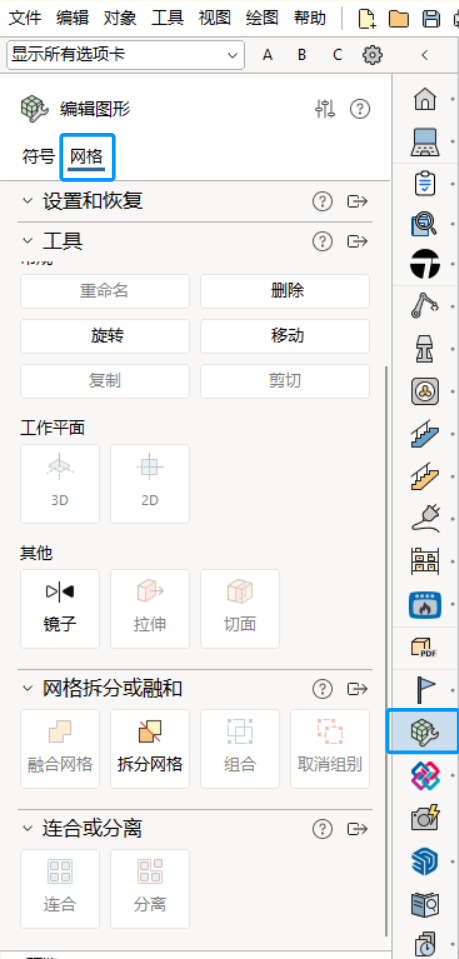

编辑图形（网格）组件选项卡包含编辑单一部分组件（网格）以及整个组件的工具。这些工具可完全控制编辑过程。

网格是一种尺寸可变的图形元素。一个模型对象由多个网格组成，具体取决于该对象的绘制方式。例如，整个桌面可组成一个网格，而桌腿可组成另一网格。在“编辑图形（网格）”中，所有操作均在网格层级上进行。

属性

打开“属性”以设置您使用“编辑图形”的偏好设置：

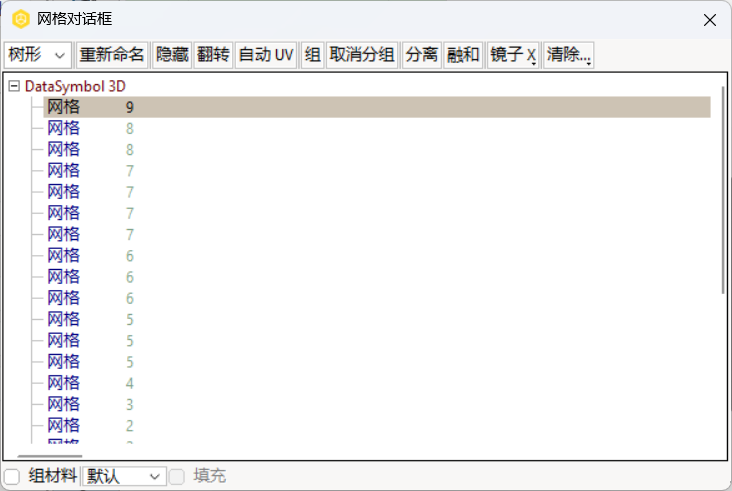

网格对话框可提供组成组件的所有网格列表，可更易于找到特定网格。

请在本文中了解有关在网格对话框中操作的更多信息。

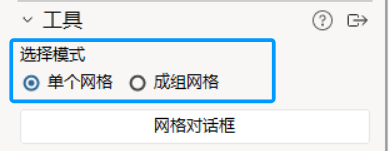

有两个选择网格的按钮：“选择单网”按钮可选择单个网格，“选择组件网络”按钮可选择整个组件作为一个组。

单个网格 - 选择单个网格

成组网格 - 将完整组件整体成组选中

选择模式的操作方式，与绘图视图中的单选模式和分组选择模式类似。
