有许多工具可供使用，可对需执行的编辑操作进行完全控制。

“替换图形”工具和“拉伸”工具均可在不首先使组件可编辑的情况下使用，但要执行其他操作，须首先使组件可编辑。

替换图形

替换图形功能，允许用不同组件的图形对组件外观进行替换。如制造商已提供特殊符号，或已使用AutoCAD或Trimble SketchUp绘制该符号，则此功能将会极其实用。之后可通过几个简单步骤执行此操作。

请执行以下步骤以替换组件的图形：

1. 插入一个AutoCAD对象、SketchUp符号或创建一个自定义形状，以替代另一对象。
2. 单击替换图形按钮。
3. 选择AutoCAD对象、SketchUp符号或自定义形状；会显示绿色轮廓。
4. 继续选择需替换的组件；会显示蓝色轮廓：

5. 在“替换选项”对话框中，可调整对齐方式和尺寸，使用插入符号的对齐方式和尺寸，或保持符号的尺寸和对齐方式不变：

6. 完成后，单击确认按钮。用参考元件的图形取代组件外观：

“替换图形”功能仅适用于整个组件，不适用于组件的一部分。此操作仅影响图形，在计算中不会生成任何新信息。需更改产品信息，请使用查询工具。

拉伸

拉伸工具可能最常用的工具之一。可拉伸整个组件，使其放大或缩小，或使用此工具增加书架中搁板间的间距。插入自动剖面是为在拉伸过程中保持对称，但可手动添加自用剖面。无需为进行组件拉伸而使其处于可编辑状态。

需拉伸组件，请执行以下步骤：

1. 单击“拉伸”按钮。

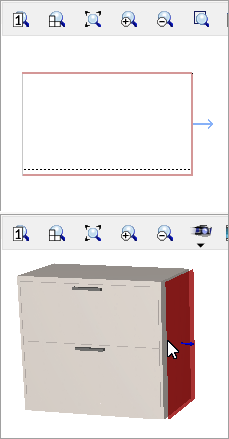

2. 将鼠标指针移动至2D视图或3D视图中的绘图区域。使用鼠标指针选定组件的不同部分，在CET DESIGNER中通过红色平面显示可拉伸的位置：
3.
4. 在开始拉伸的位置单击一次。

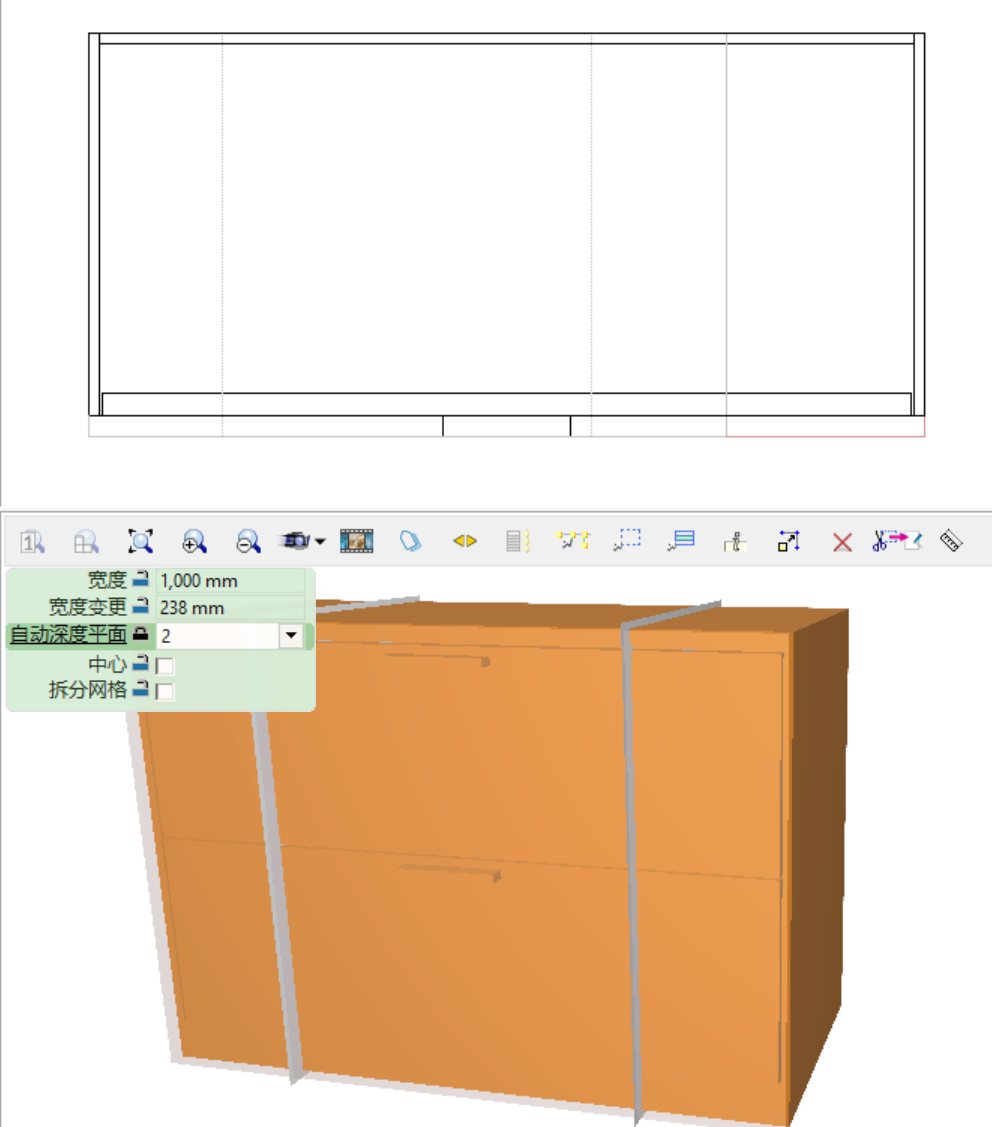

5. 可在属性框中更改以下属性：
   • 长度/宽度/高度-成品的总长度、宽度或高度。
   • 长度变化/宽度变化/高度变化-从原始对象中添加或减去的长度/宽度/高度。
   • 自动深度平面-激活自动平面以实现对称缩放。
   • 居中心如以一种方式或两种方式拉伸项目。如未打开任何自动平面或无法插入任何剖面（如下所述），将对组件进行均匀缩放。我们在示例中将此功能与拖拽柄一起使用。
   • 拆分网格-

5. 在不按住鼠标按钮的情况下移动鼠标指针，将组件拉伸至所需尺寸或键入新尺寸：

         如符号选定不需要的长度，请按住Shift键以覆盖选定功能。

6. 鼠标指针选定处出现红色指示区域，重复步骤3~5。
7. 完成后，按下键盘上的Esc键或将光标移出绘图区域以释放拉伸工具。

切面

剖面作为不同平面之间的分界线。

例如，如希望在保持书架厚度的同时需在书架各层之间增加空间，此操作非常有用。或如下所示，需在保持抽屉尺寸不变的情况下增大储物柜空间。

需插入剖面，请执行以下步骤：

1. 单击“图形编辑”按钮，然后单击需修改的组件。该组件变为黄色时则可编辑。
2. 单击“剖面”按钮。
3. 将光标移动至2D或3D绘图视图中的绘图区域。光标将定位至该组件并可看到蓝色剖面。
4. 将光标移动到组件上，使剖面处于正确的位置。可在属性框中选择X轴、Y轴或Z轴。也可使用键盘上的空格键改变方向。“移除”选项用于移除现有剖面。移除剖面时，工具将变为红色而非蓝色。
5. 单击一次以添加剖面。将光标定位至将新剖面。继续添加所需剖面。
6. 完成后，按下键盘上的Esc键或将光标移出绘图区域以释放剖面工具。
7. 根据需要继续拉伸组件。

工作平面

工作平面由可编辑对象周围的橙色虚线轮廓表示。决定可编辑符号的轴（X、Y和Z）的方向。通过使用工作平面工具，可调整特定组件的工作平面。例如，可插入一个对角平面，而非默认水平和垂直平面。

需插入工作平面，请执行以下步骤：

1. 单击“图形编辑”按钮，然后单击需修改的组件。现在可编辑该组件。
2. 点击适当的“工作平面”按钮；有一个在X和Y平面上操作的2D工具，以及一个在X、Y和Z平面上操作的3D工具。
3. 将光标移动到绘图区域。将光标对齐到组件上的不同位置，然后蓝色工作平面可见于3D中。
4. 对于2D工具，选择组件上的两个点以确定工作平面的新角度。单击每个平面：

或者

对于3D工具，选择三个组件上与工作平面匹配的点。单击“横摇”、“倾斜”和“滚动”。
