図面にラックを配置する前に、「ユニットロード」、「プリコンフィギュレータ」、「ベイエディタ」、「フレームエディタ」の設定を先に行ってください。

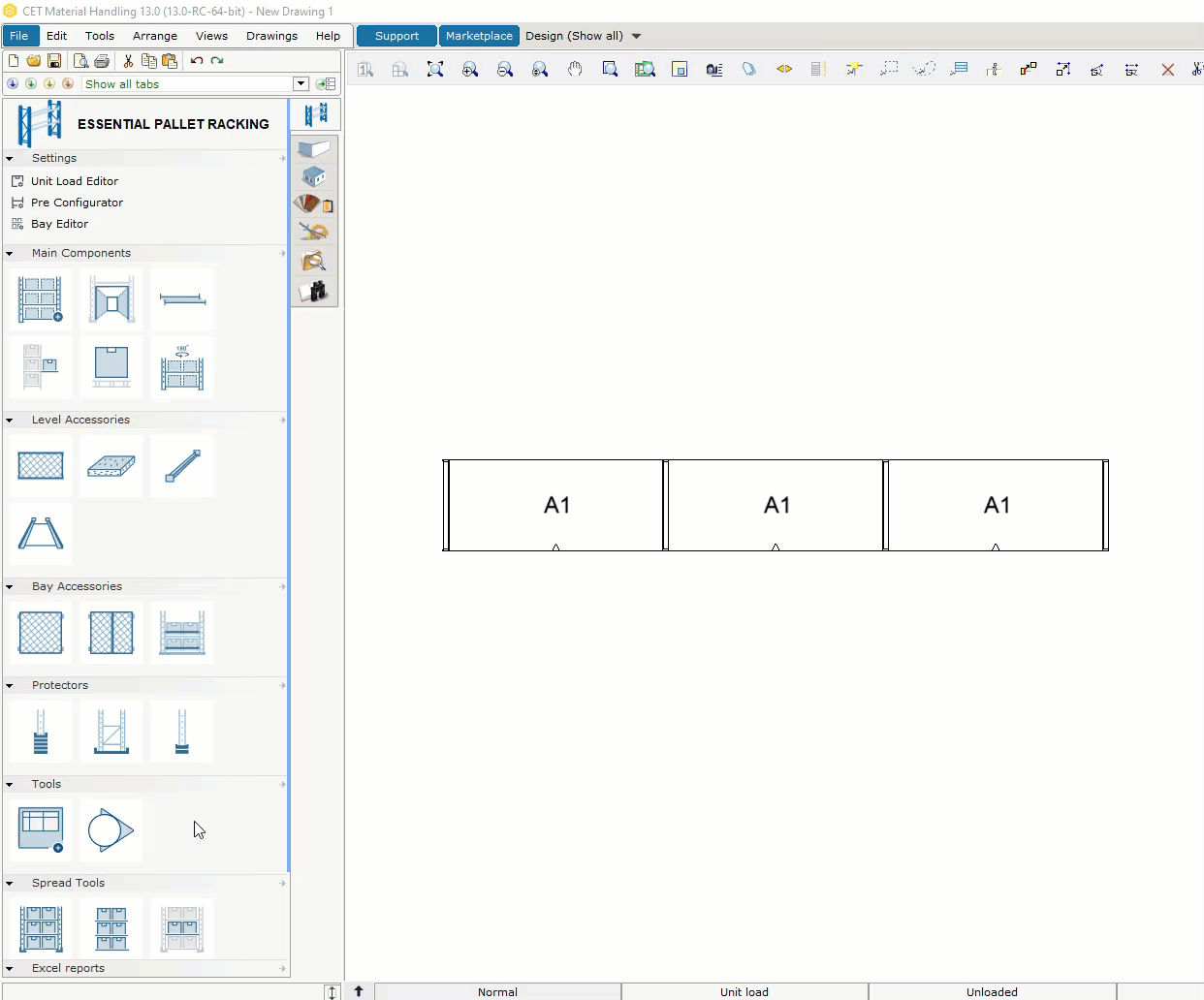

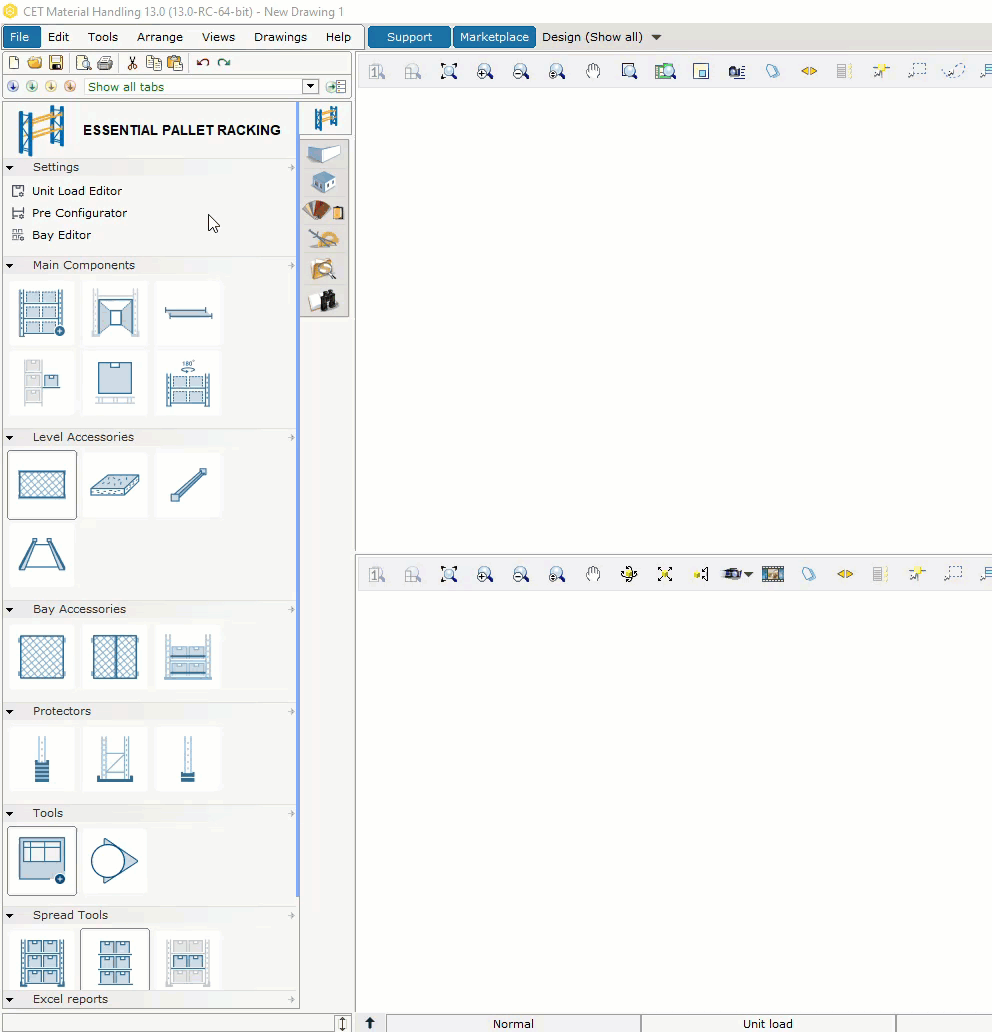

主要部品

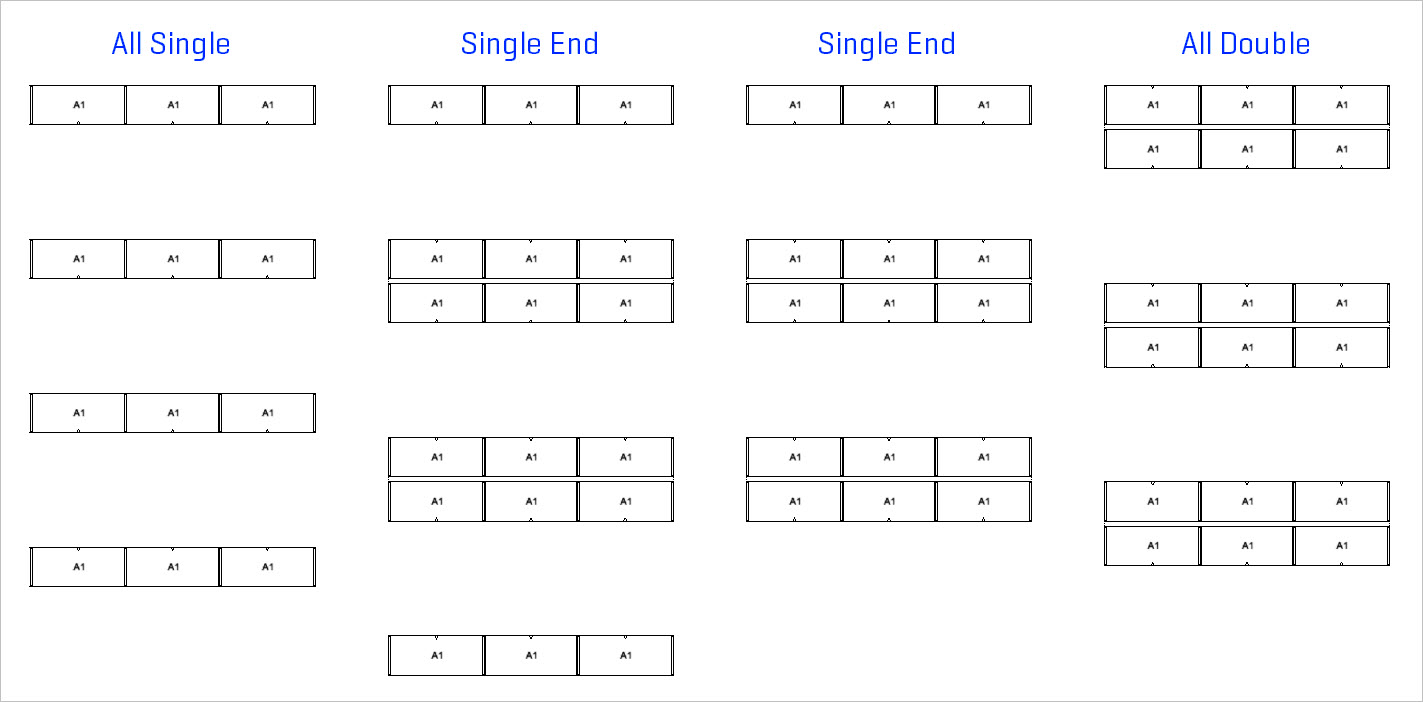

ラック行ツールには、「すべて１つ」、「シングルエンド」、「すべて二重」の3つの行種類があります。下の画像は、それぞれの例を示しています。

ラック行ツールを使用するには、以下の手順に従います。

1. メインコンポーネントタブでラック行ツールをクリックします。
2. マウスカーソルを描画エリアに移動させます。カーソルにラック行ツールが付きます。
3. 1回目クリックすると、ラックの始点が設定されます。
4. カーソルを任意の方向にドラッグして、２回目クリックして必要な数のベイを作成します。
5. カーソルを直角方向にドラッグすると、行ができます。
6. 希望する行の数を追加し、３回目クリックしてコマンドを終了します。

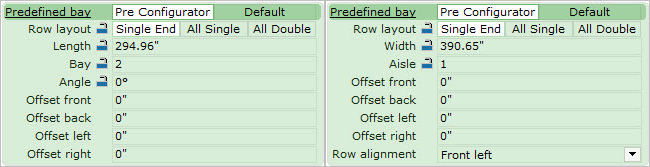

「クイックプロパティボックス」で行と通路の設定もできます。

干渉検出

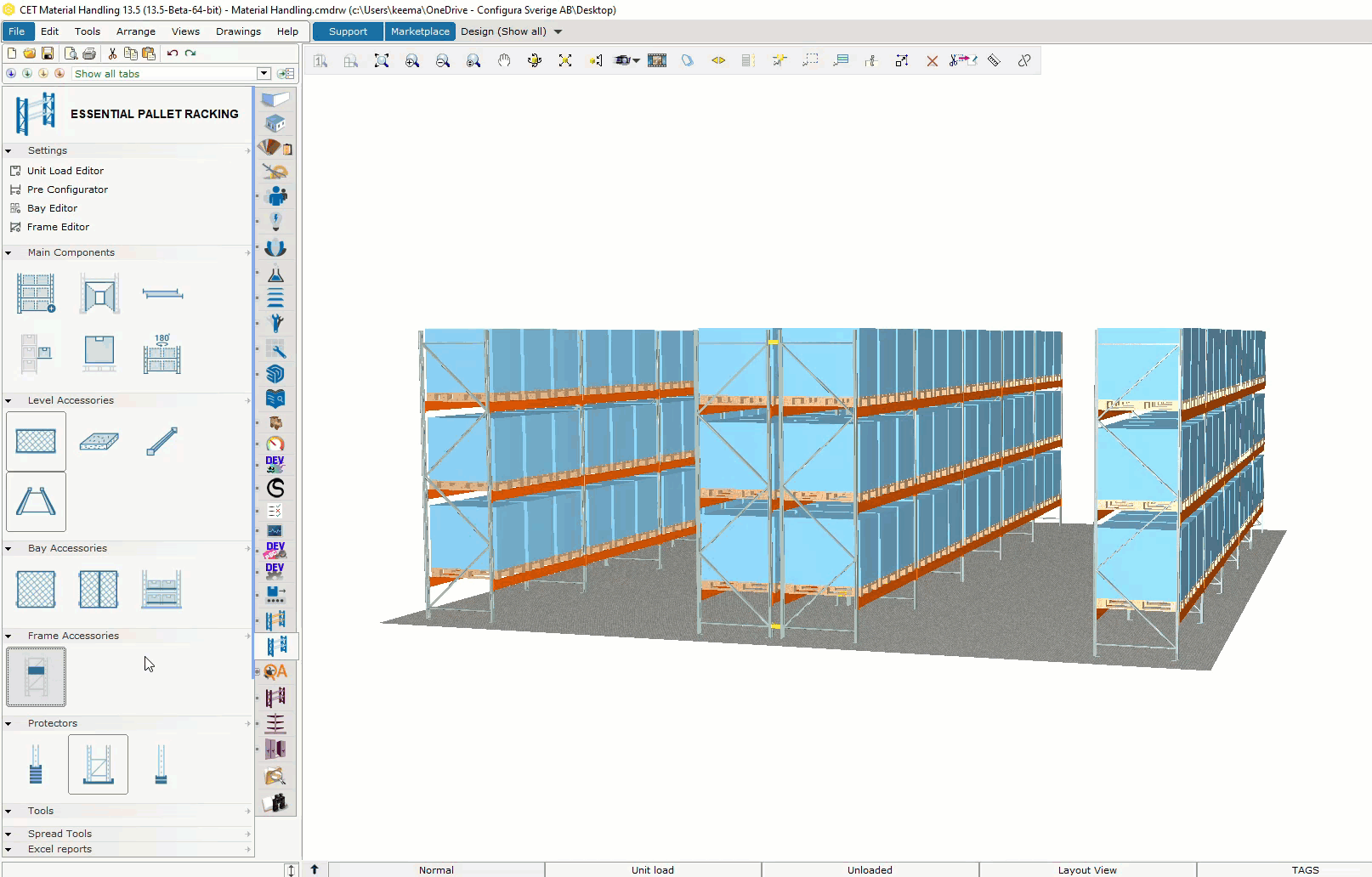

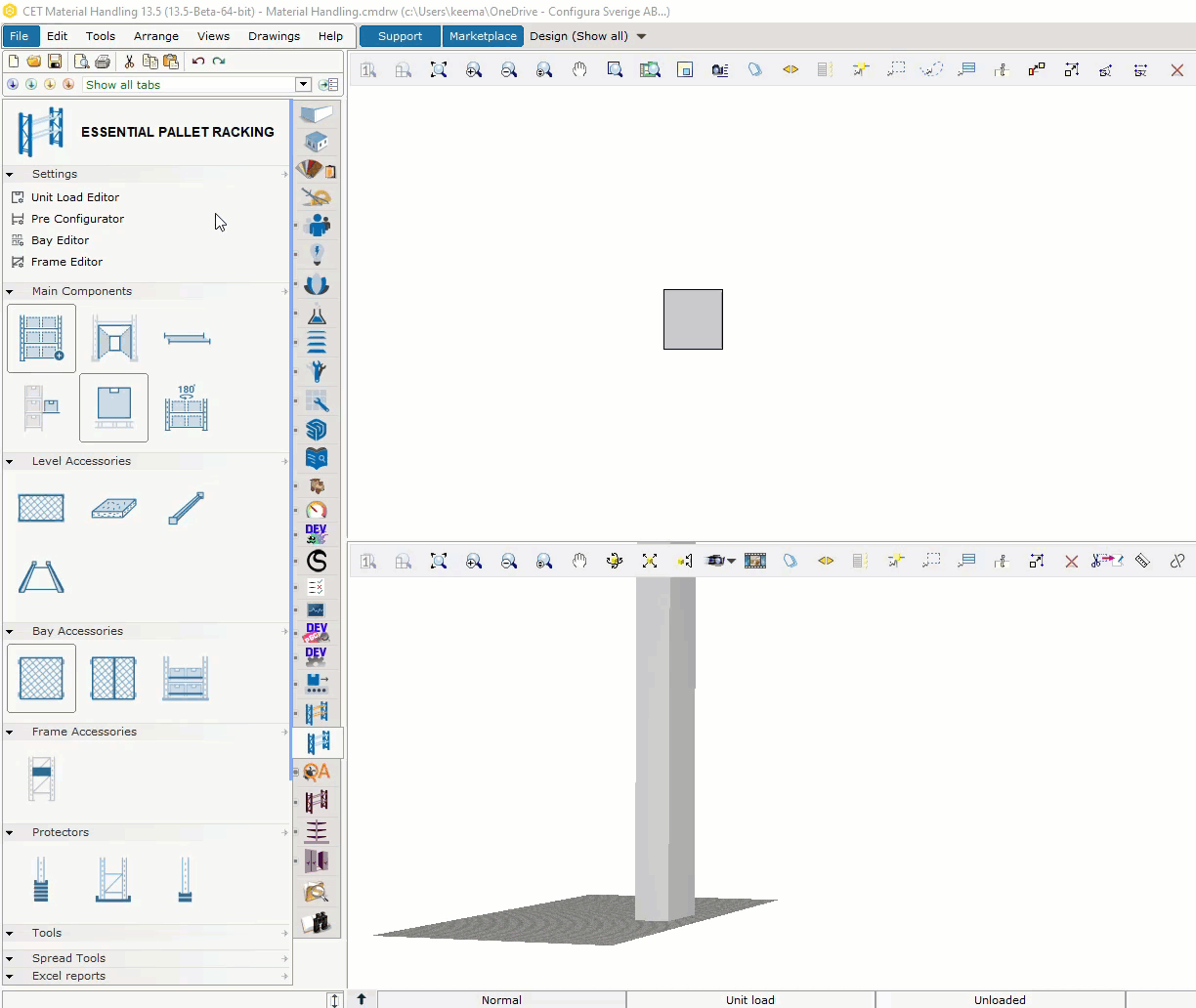

「干渉検出」機能とは、柱や壁などの建築物を判別し、干渉しないようにラックの仕様を自動設定する機能です。行ツールでラックを作図する際、障害物にぶつかったラックが赤く表示されます。

	「行」ツールで、ラックのベイと行を追加します。
	「トンネル」ツールで、ラックにトンネルを追加します。
	「ビーム」ツールで、ラックにビームを配置します。
	「ピック＆ドロップ」ツールで、ユニットロードをラック行の外側に追加します。
	「ユニットロード」ツールで、ユニットロードを追加します。
	「行を回転」ツールで、選択した列を回転させます。

レベルアクセサリ

「レベルアクセサリ」ツールボックスには、「メッシュラックデッキ」、「パーチクルボード」、「サブビーム」、「スキッドサポート」のツールがあります。

ベイアクセサリ

「ベイアクセサリ」ツールボックスには、「バックフェンス」、「ドア」、「落下防止」のツールがあります。

フレームアクセサリ

タイププレート

「タイププレート」ツールは、ラックのフレームに数字記号を配置するツールです。数値の範囲は、図面の列数に基づいています。特に大きな図面では、タイププレートをつけることで、特定の列を参照することができます。

タイププレートを追加するには、以下の手順に従います。

1. ツールボックスから「タイププレート」ツールを選択します。
2. 「アニメーションパティボックス」で、「シングル」または「列」を選択します。
   • 「シングル」では、ネームプレートを各フレームに1枚ずつ追加します。
   • 「列」では、指定された列のネームプレートをすべて一度に追加します。

3. マウスカーソルをフレームに合わせると、タイププレートが表示されます。
4. タイププレートをフレーム上で上下に移動させ、クリックで位置を設定します。

プロテクタ

「プロテクタ」ツールボックスでは、「トラスガード」、「ガイドレール」、「コーナープロテクタ」のツールがあります。

ツール

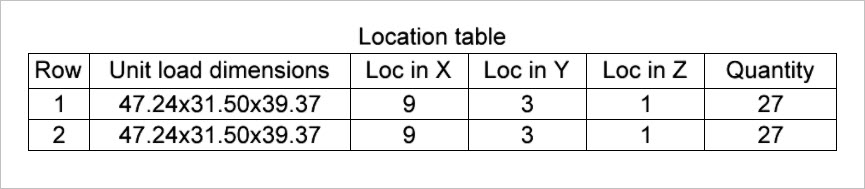

「凡例」ツールは、すべての製品と位置情報を含むテーブルを図面上に作成します。

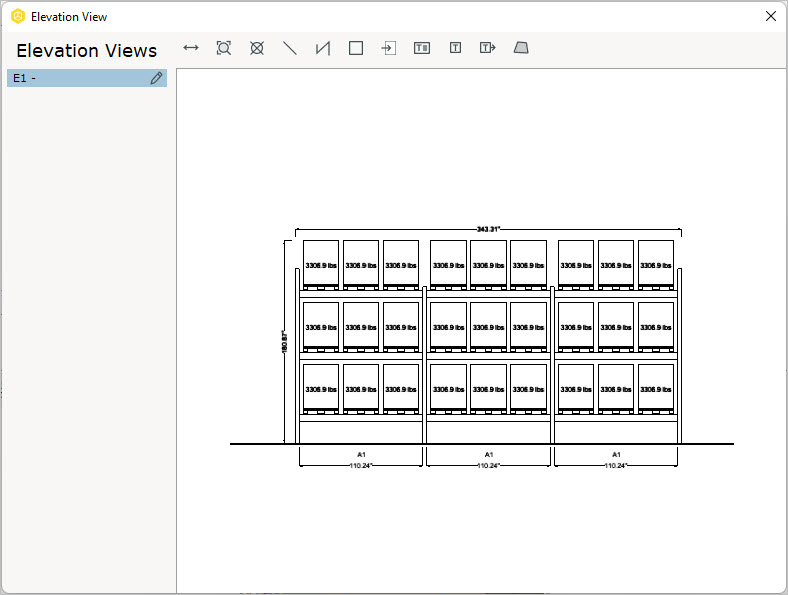

「立面図」ツールは、図面上に矢印を配置し、立面図を作成します。

スプレッドツール

「スプレッド ツール」 ツールボックスには、ラック設定を他のラックにコピー アンド ペーストするためのさまざまなツールがあります。

Excel レポート

「Excel レポート」ツールボックスには、部品情報を出力し、Excel形式で保存する機能があります。
