フレームエディタ

NOTE: Check back for missing images/icons

フレームエディタについて

フレームエディタでは、フレームタイプの作成、編集、保存、読み込みが可能です。フレームエディタの使用によって以下のメリットがあります：

フレーム内のブレースの編集
特定のブレース要件に対応すること
図面上で直接フレームタイプの更新

フレームは、ラッキングシステムの垂直方向の直立コンポーネントで、収納された荷物の重量を地面に伝えるものです。一般的にフレームは、直立した「アップライト」、2本の垂直部材を支える「ストラット」、「フットプレート」で構成されています。

フレームエディタの使用

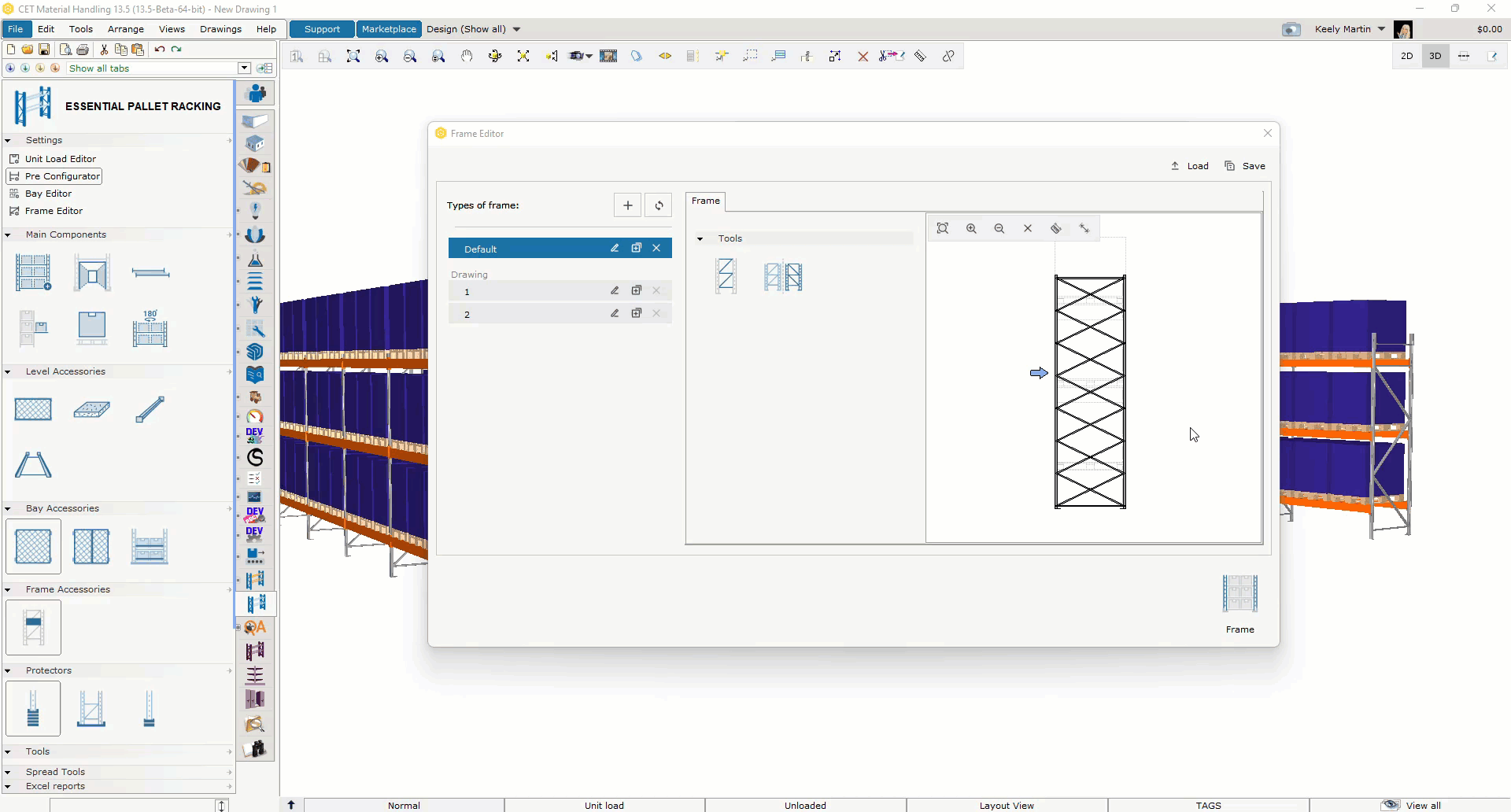

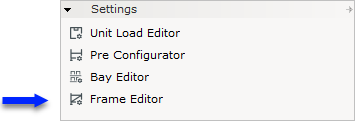

開くには、コンポーネントセクションの「設定」での「フレームエディタ」をクリックします。

「保存」を選択すると、選択したフレームタイプのみが保存されます。複数のフレームタイプがある場合、それぞれを個別に保存する必要があります。これらのファイルはローカルサーバー上に保存されるので、移動したり共有したりすることができます。「ロード」を選択すると、以前に保存したフレームスタイルを参照することができます。読み込まれたファイルは、「フレームの種類」エリアに一覧表示されます。

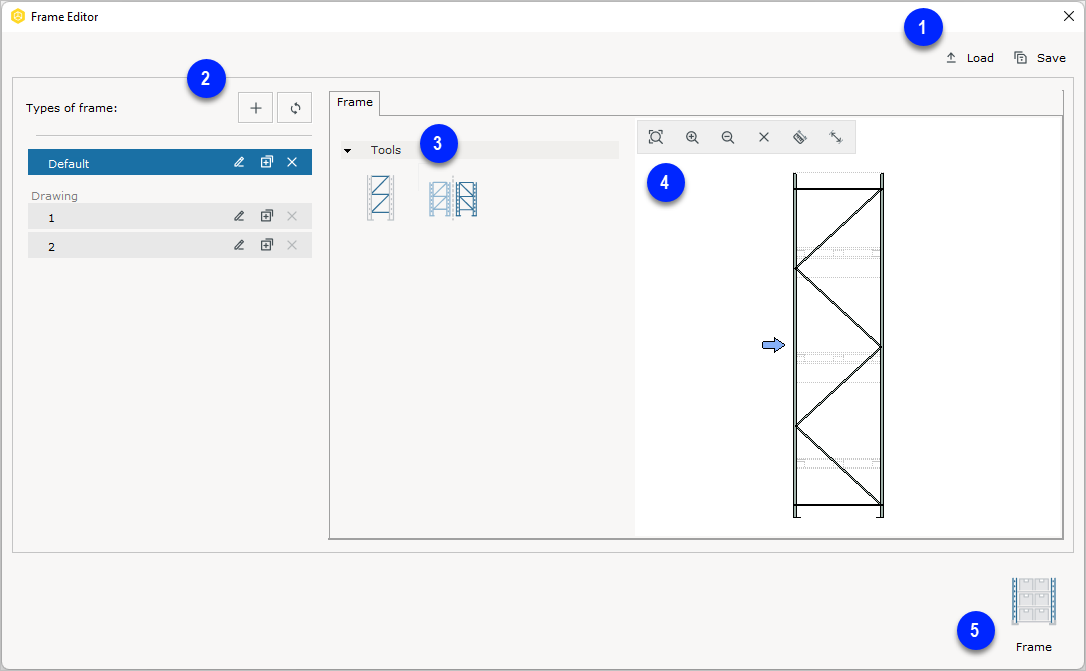

フレームタイプには、読み込んだフレームタイプと図面フレームタイプが表示されます。フレームタイプを選択すると、編集ウィンドウにプレビューが表示されます。
- アイコンを選択すると、新しいデフォルトのフレームタイプが追加されます。
- アイコンを選択すると、フレームエディタが更新されます。
ツールには「ブレース」と「ミラー」の2種類があります。
- ブレース」ツールは、手動又は自動配置でフレームにブレースを追加します。
- ミラー」ツールは、フレーム内でミラーリングされるようにブレースを反転させます。
「編集ウィンドウ」は、選択されたフレームタイプに変更を加えるためのエリアです。
- 表示ツールには、「すべて拡大（ズームオール）」、「拡大表示（ズームイン）」、「縮小表示（ズームアウト）」があります。
- 編集ツールには、「削除」、「ルーラー」、「寸法」があります。
- クイックプロパティボックス」には、自動配置とブレースタイプパターンのチェックボックスがあります。
. 「フレーム」ツールは、選択されたフレームタイプを有効にして、図面内のフレームに適用します。フレームツールをクリックすると、フレームエディタが一時的に終了します。キーボードのESCボタンをクリックすると、コマンドが終了し、フレームエディタウィンドウに戻ります。

新規フレームタイプの作成

新しいフレームタイプは以下の手順で作成できます。

「フレームタイプ」に新しいフレームタイプを追加します。
- ボタンをクリックすると、自動デフォルトフレームが追加されます。
- ボタンをクリックすると、既存のフレームタイプがコピーされます。
ボタンでフレームタイプの名前を入力するか、名前を変更します。
- フレームタイプ名はいつでも変更可能です。
「ブレース」ツールをクリックします。

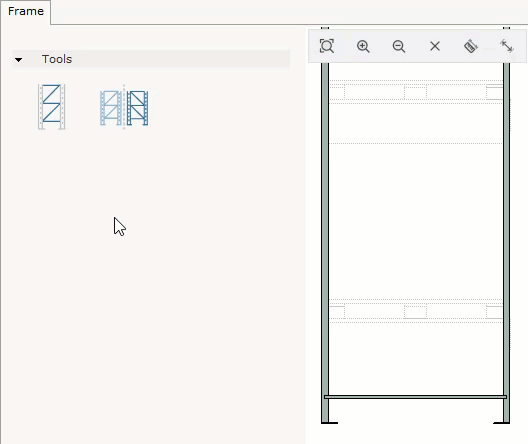

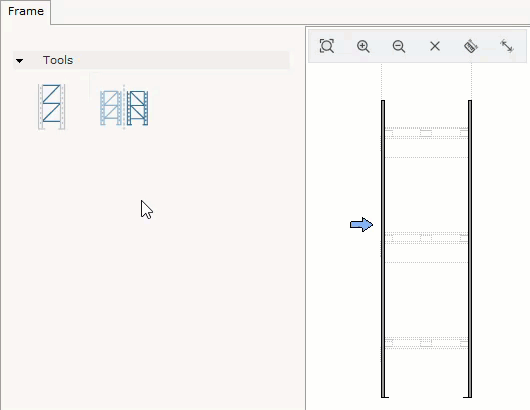

- ブレースを手動で追加する場合には、次の手順に従います。
  1. 「ルーラー」と「寸法」ツールを使って正確に測定します。
  2. フレームをクリックして、挿入ポイントを配置します。
  3. マウスを上下に動かして、角度を調整します。
  4. もう一度クリックすると、ブレースがフレームに配置されます。

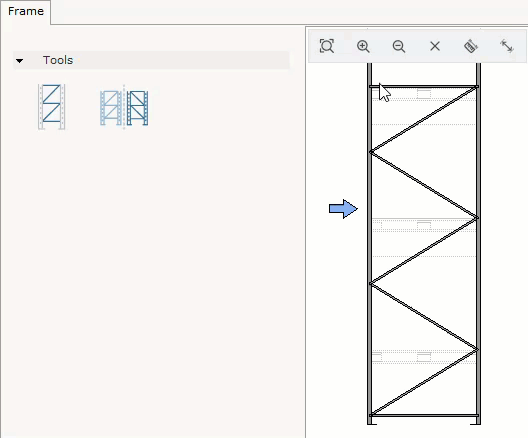

- ブレースを自動配置する場合には、次の手順に従います。
  1. 編集ウインドウにマウスを合わせます。
  2. 「自動配置」ボックスをチェックします。
  3. 「Dブレース」、「Kブレース」、「Xブレース」、「Zブレース」のいずれかのブレイースパターンを選択します。
  4. フレームをクリックして、挿入ポイントを配置します。
  5. マウスを上下に動かして、角度を調整します。
必要に応じて、フレームタイプを保存します。
