プリコンフィギュレータ

プリコンフィギュレータについて

プリコンフィギュレータは、パレットラックのコンポーネントやプロパティを事前に決定するために使用されます。プリコンフィギュレータを使用するメリットには以下が含まれます。

複数のパレットラック構成を作成する
図面に配置する前にパレットラックをカスタマイズする
テンプレート構成の保存と再利用が可能

プリコンフィギュレータに含まれるコンポーネントの種類は、「クリアランス」、「コンパートメント」、「ベイ」、「フレーム」、「ラッキング」、「煙道ギャップ」です。各コンポーネントの詳細については、この文書のさらに下に記載されています。

プリコンフィギュレータの使用

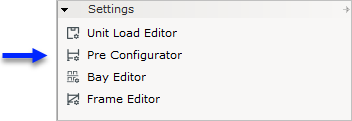

開くには、「設定」コンポーネントセクションの「プリコンフィギュレータ」をクリックします。

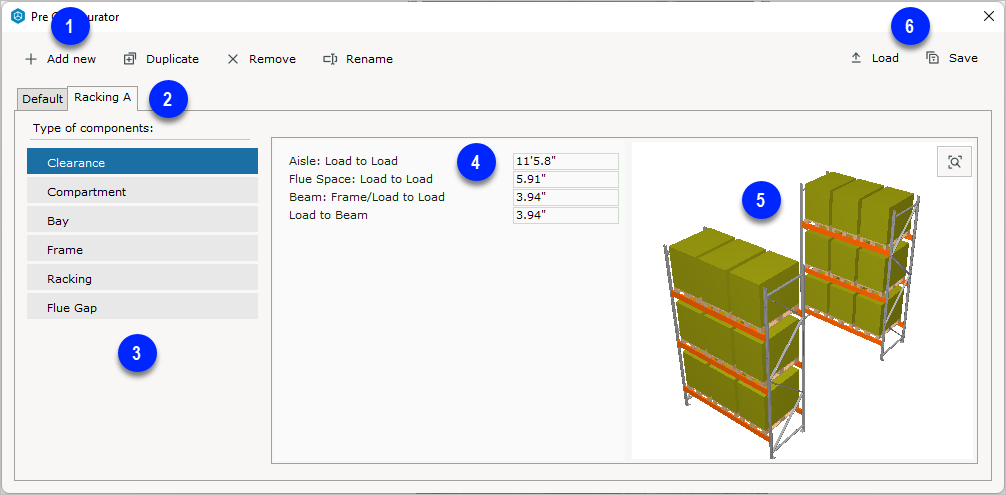

「新規追加」、「複製」、「削除」、「名称変更」ツールは、プリコンフィギュレータで構成のタブ（またはタイプ）を作成・編集するために使用します。
- 「新規追加」ボタンで、新しいタブ/タイプを追加します。
- 「複製」を選択すると、選択したタブ/タイプのコピーが追加されます。
- 「削除」を選択すると、選択したタブ/タイプが削除されます。
- 「名称変更」を選択すると、タブ/タイプ名が編集可能になります。
- 「削除」と「名称変更」は、「デフォルト」タブでは機能しません。
ここにタブ/タイプが配置されます。各タブは新しい構成を示します。選択されたタブは、製品を図面に配置する際に使用される構成となります。

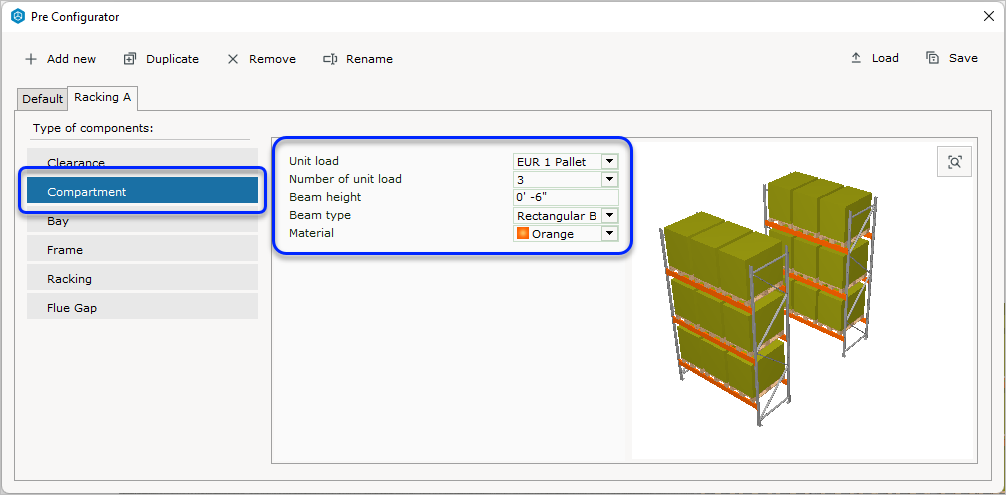

このセクションには、5つのコンポーネントタイプがあります。「クリアランス」、「コンパートメント」、「ベイ」、「フレーム」、「ラッキング」、「煙道ギャップ」です。それぞれ、構成の作成に使用される特定のプロパティセットを備えています。

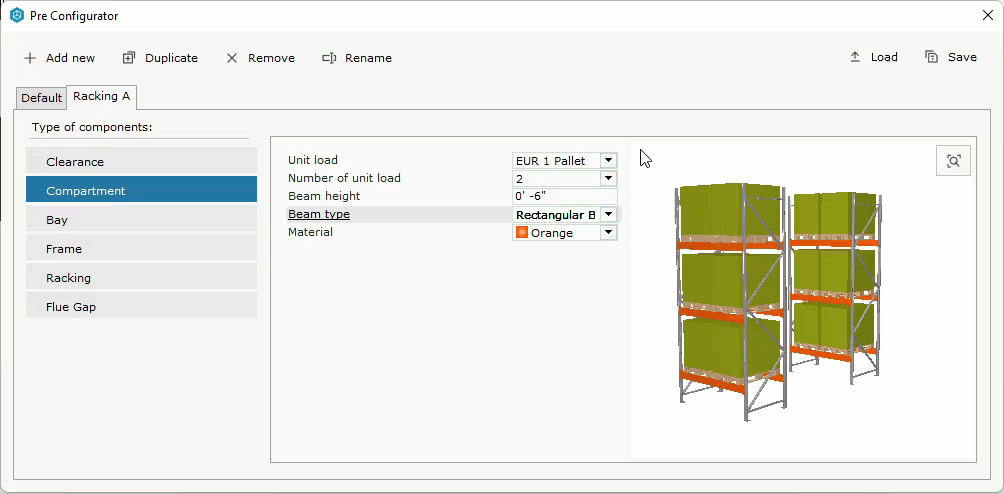

コンポーネントタイプのプロパティは、このセクションで表示・編集されます。
「プレビューウィンドウ」では、スクロールイン・アウトによるズームや、クリック・アンド・ホールドによるオブジェクトの回転が可能です。これらのオブジェクトは、現在のプロパティを反映し、変更があれば更新されます。
「保存」を選択すると、選択したタブ/タイプだけが保存されます。複数のタブ/タイプがある場合は、それぞれを個別に保存する必要があります。これらのファイルはローカルに保存されるため、移動したり共有したりすることができます。「ロード」ボタンで、以前に保存した構成を参照することができます。

コンポーネントタイプ

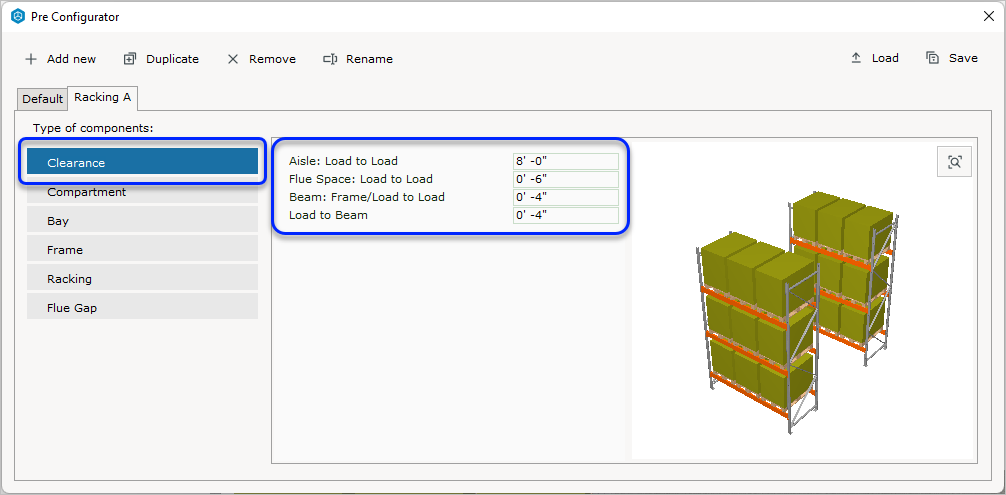

クリアランス

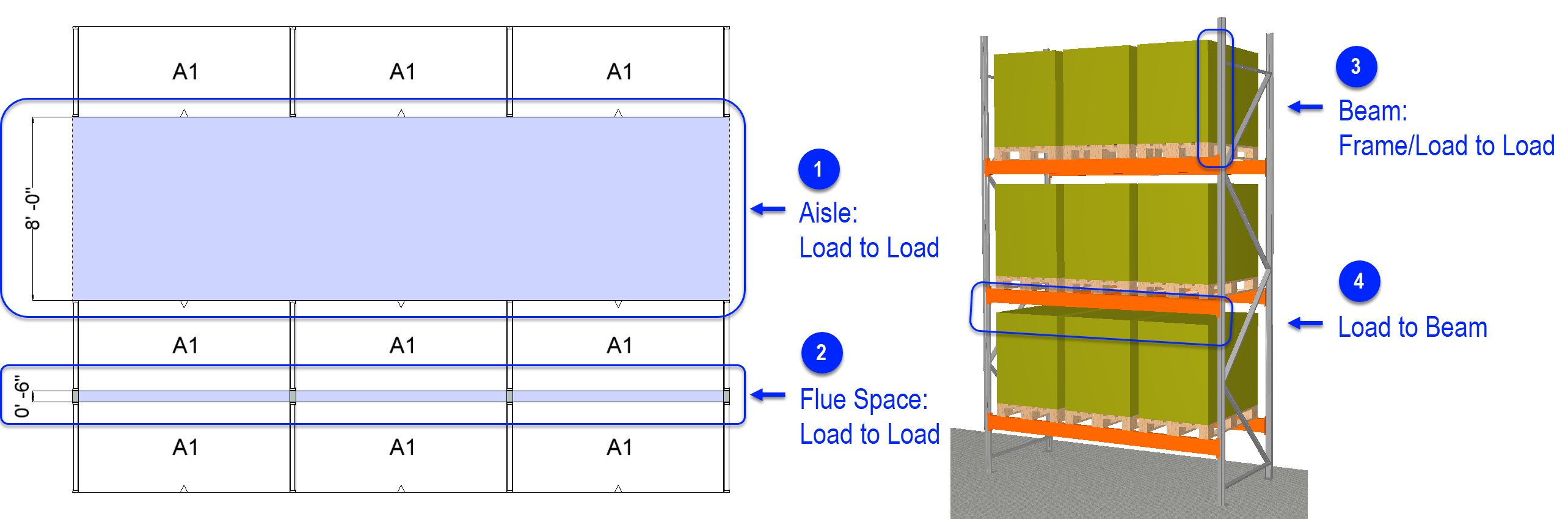

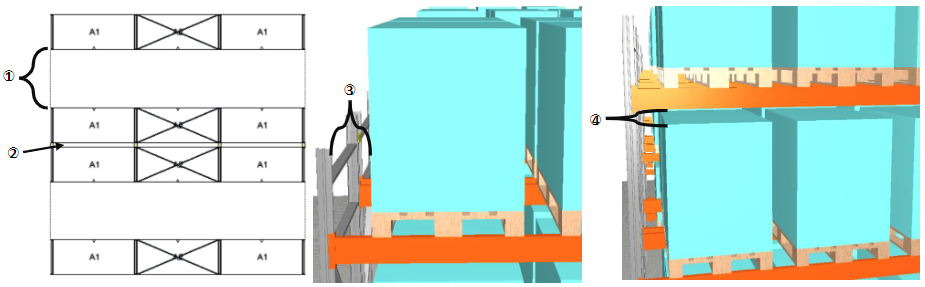

クリアランスとは、2つの部分またはコンポーネント間の距離のことです。

「通路幅：ロードからロード」とは、ある列から別の列までの距離のことです。
「煙道スペース：ロードからロード」は、煙道ギャップの深さです。

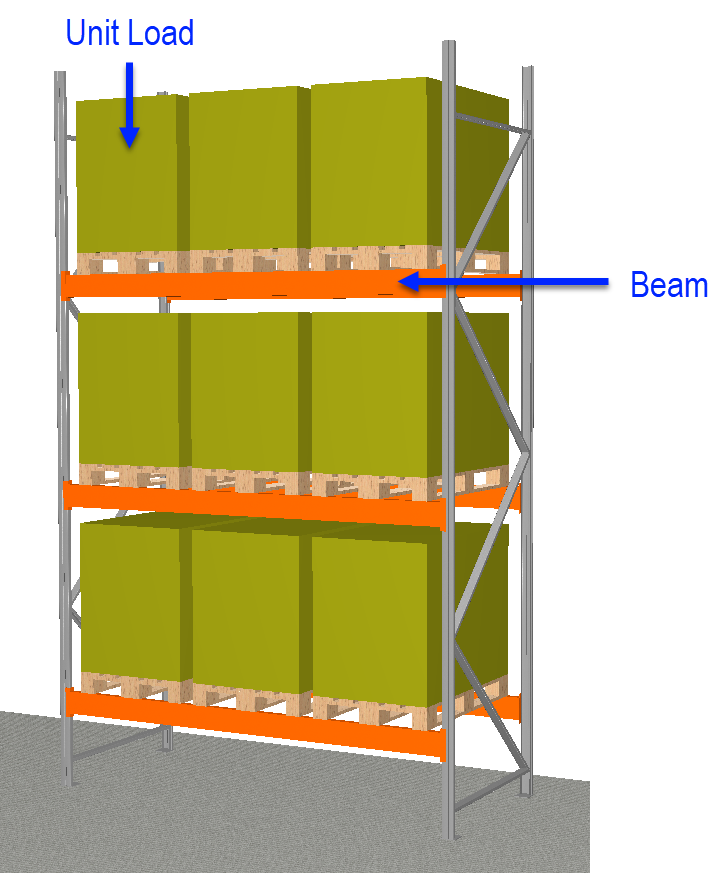

「ビーム：フレーム/ロードからロード」は、ユニットロードとフレームとの間の距離のことです。
「ロードからビーム」とは、ユニットロードとその上のビームとの間の距離のことです。

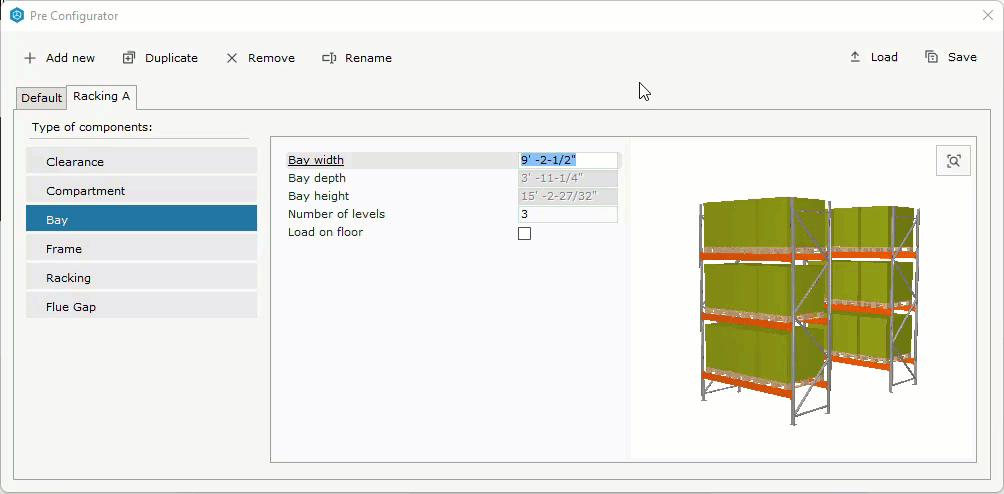

コンパートメントおよびベイ

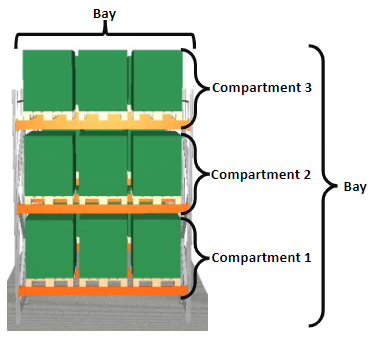

「コンパートメント」とは、パレットを収納するスペースで、水平方向（ビーム）と垂直方向（アップライト）のコンパートメントで構成されています。「ベイ」とは、2つのアップライトの間に積み重ねられたコンパートメントの集合のことです。

フレーム

「フレーム」とは、ラックシステムの垂直方向の直立コンポーネントで、保管されている荷物の重量を地面に伝えるものです。一般的に、フレームは、直立した「アップライト」、2本の垂直部材を支える「ストラット」、「フットプレート」で構成されています。

「フットボルト」は、フレームの底面にあるアンカーのことです。ラックと床面の固定にはボルトを使用し、安定性を高めています。ボルトは1脚あたり2本または4本のいずれかを選択できます。
「マテリアル」によって、フレームに色をつけることができます！
ブレースタイプは4種類あります。使用するブレースタイプは、ラックのサポート要件によって異なります。「Dブレース」、「Kブレース」、「Xブレース」、「Zブレース」の4種類があります。

ラック

「列レイアウト」オプションでは、「シングルエンド」、「オールシングル」、「オールダブル」のいずれかを選択します。

「シングルエンド」は、列セットの開始や終了がシングルであることを示します。
「オールシングル」は、すべてのラックセットがシングルのみであることを示します。
「オールダブル」は、すべてのラックセットがダブルのみであることを示します。

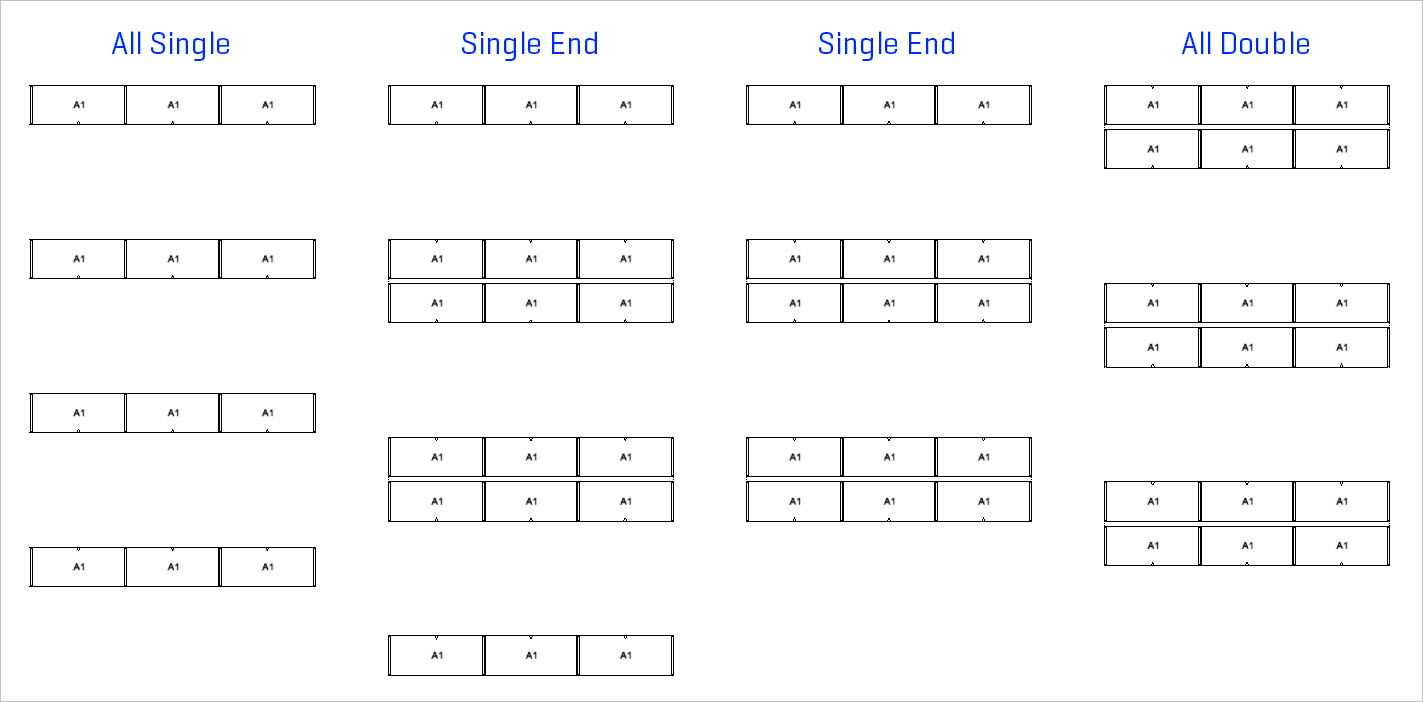

この画像は、さまざまな列レイアウトオプションを視覚化したものです。

煙道ギャップ

「煙道ギャップ」は、火災時にラックとラックの間に火煙を上方へ排出するスペースを確保するためのものです。また、スプリンクラーシステムで消火したり、延焼を抑えたりすることも可能にします。

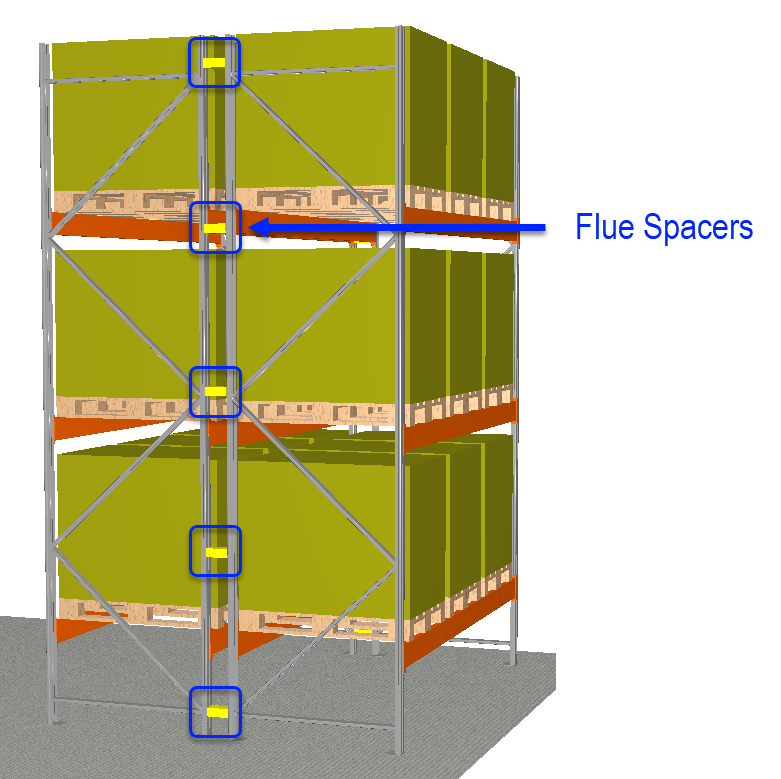

煙道ギャップをクリックすると、「煙道スペーサー」の厚さを指定し、フレームの上端からのオフセット測定値を追加することができます。
また、希望する数の「煙道スペーサー」をラック構成で設定することができます。
