用紙ビューに挿入した2Dビュークリップ は、[2Dビュークリップアドオン] と呼ばれる機能を使って変更できます。アドオンを使うと、ビュークリップを白黒表示にしたり、印刷時にのみ表示される情報を追加したりと、さまざまなカスタマイズができます。

利用できるアドオンは、現在インストールしているエクステンションによって異なります。

CETでは、次のアドオンが利用できます。

	読み取り可能なテキストを読み取りできるようにいつも回転する: 図面内の文字が読みやすい向きに回転されます。ビュークリップを回転させた場合でも文字が読みやすい向きに保たれます。
	白黒のみを表示: ビュークリップ内の図面を白黒アウトラインで表示します。
	カラムバルーンを表示: 通り芯番号を図面内に表示します。
	フレームの追加: シンプルな黒いフレームをビュークリップ枠に追加します。
	パーツタグの色を表示: パーツタグが付いたオブジェクトを、それぞれのカテゴリの色でハイライトします。
	ビュークリップのテキストのカスタムスケール: ビュークリップ内に表示されるテキストの拡大・縮小を調整できます。
	スケールの表示: ビュークリップ内、図面のスケールを表示します。
	削除: ビュークリップからすべてのアドオンを削除します。

ビュークリップにアドオンを適応する方法

1. 用紙ビューの［ツール（紙）］タブで、使用したいアドオンをクリックします。



2. アドオンを追加したいビュークリップにカーソルを移動します。アドオンを適用できる場合、上向き矢印が表示され、ビュークリップが緑色でハイライトされます。

3. クリックしてアドオンを適用します。
4. 複数のビュークリップに同じアドオンを適用したい場合は、手順 2 を繰り返します。
5. 完了したら、Esc キーを押すか、カーソルを図面エリアの外へ移動してコマンドを終了します。

アドオンの設定方法

アドオンを設定するには、次の手順に従います。

1. ビュークリップをクリックして選択します。
2. A) クイックプロパティボックスで、［構成］のドロップダウンを展開し、編集したいアドオンを選択します。

   又は、

   B）ビュークリップの左下にあるサムネイルをクリックし、編集したいアドオンを選択します。


3. 選択したアドオンのプロパティボックスで、必要な設定変更を行います。


ビュークリップからアドオンの削除方法

アドオンを削除する方法は、以下の A と B の 2 通りがあります。

A)

1. ビュークリップをクリックして選択します。
2. 削除したいアドオンの上にカーソルを乗せます（ビュークリップの左下にあります）。
3. 赤い削除用の「X」をクリックします:


B)

1. 用紙ビューの［用紙ツール］タブで、削除したいアドオンをクリックします。
2. 変更したいビュークリップにカーソルを移動します。

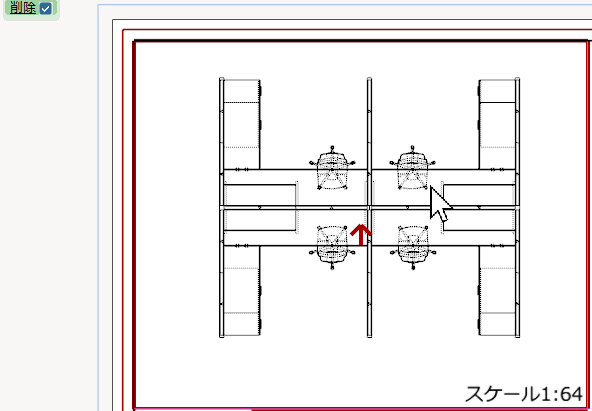

3. スペースキーまたは E キーを押すか、画面左上のクイックプロパティボックスで［削除］オプションにチェックを入れます。アドオンを削除できる場合、上向き矢印が表示され、ビュークリップが赤色でハイライトされます。

4. クリックしてアドオンを削除します。
5. 複数のビュークリップから同じアドオンを削除したい場合は、手順 2 を繰り返します。
6. 完了したら、Esc キーを押すか、カーソルを図面エリアの外へ移動してコマンドを終了します。

ご不明点がございましたら、弊社サポート窓口（cetsupport@configura.com）までお気軽にお問い合わせください。
