CET では、用紙ビュー内のツールを使えば、タイトルブロック付きのドキュメンテーションを簡単に作成できます。
［描く］タブには、線、矢印、四角形などがあり、［用紙ツール］タブからは、画像、写真、テキストなどを挿入できます。
［描く］タブには、線、矢印、四角形などがあり、［用紙ツール］タブからは、画像、写真、テキストなどを挿入できます。

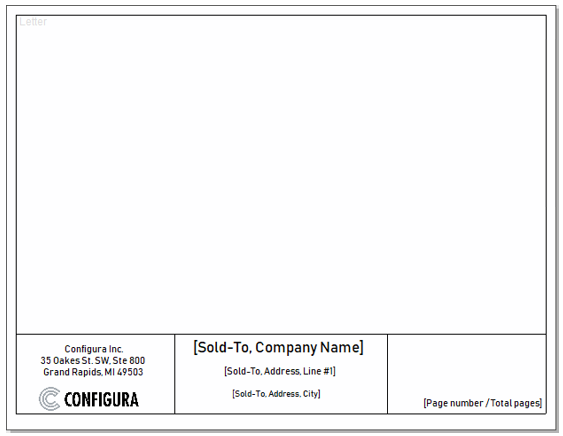

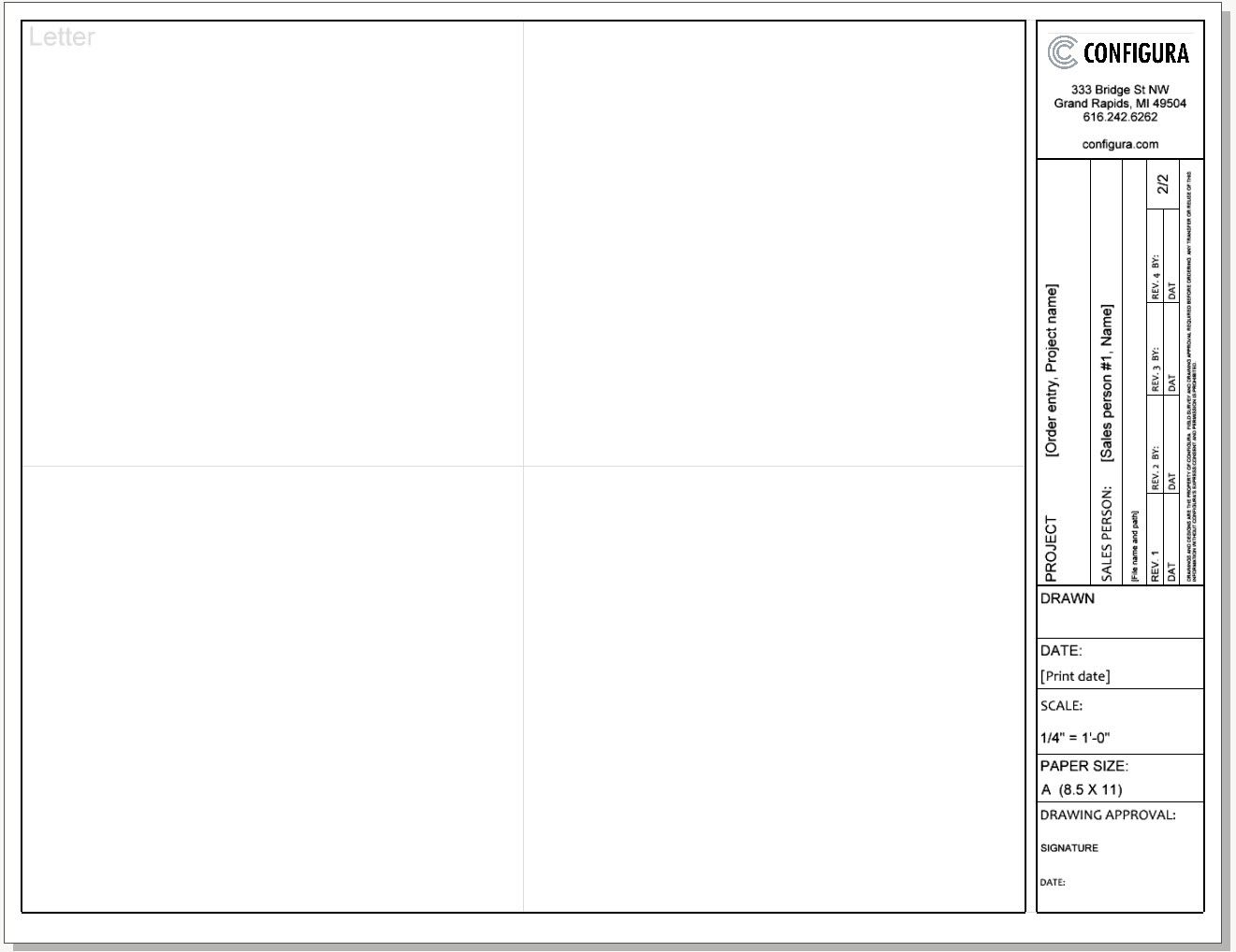

以下はタイトルブロックの一例です：
タイトルブロックを作成するには、次の手順に従ってください：
- 新しい空白の図面を開きます。
- 図面を「タイトルブロック」という名前で保存します。
用紙ビューを開き、図面エリア左下にある用紙アイコンをクリックします。
- 白紙の紙が表示されます。
- 線ツール、テキストツール、画像ツールなどを使って、タイトルブロックのレイアウトを作成します。
| |

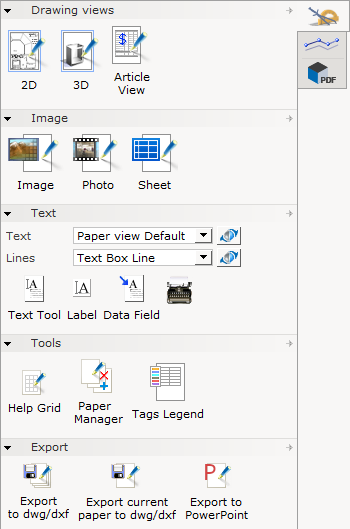

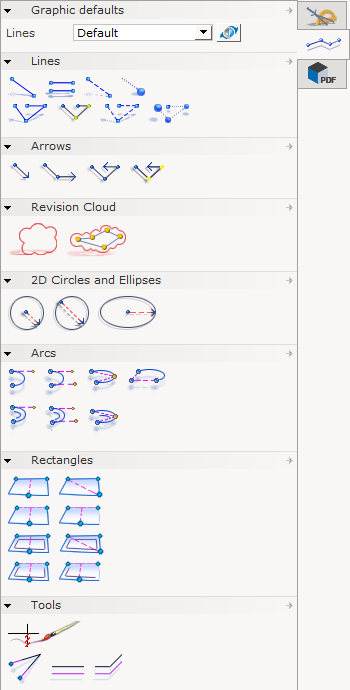

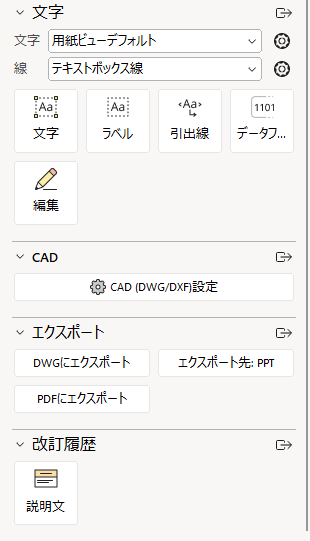

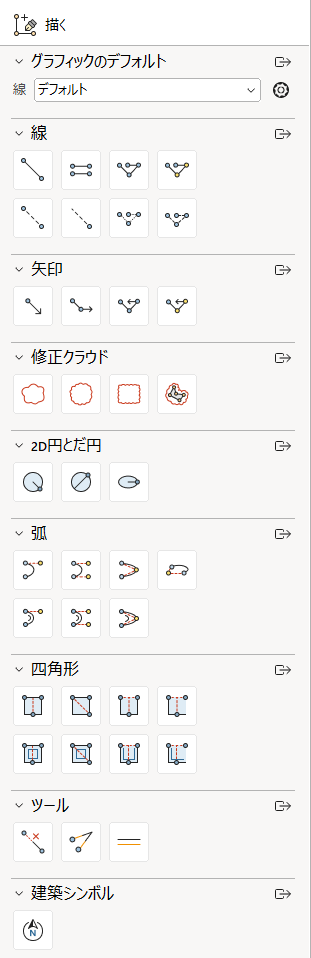

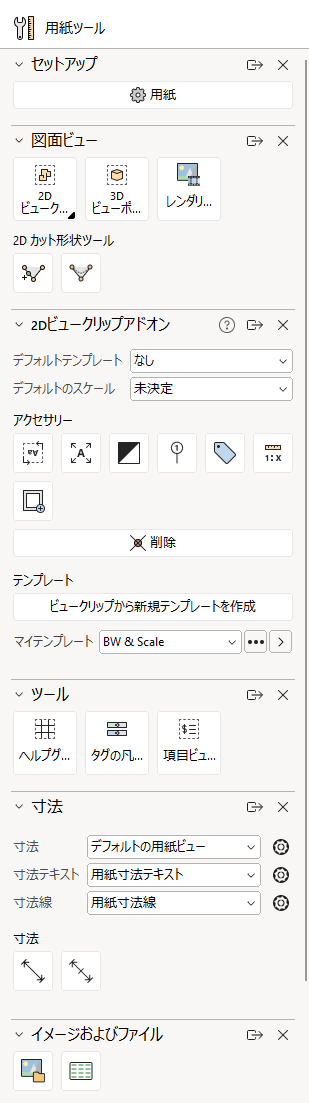

| 用紙ツールタブ | 描くタブ |
作成したタイトルブロックを CETで使用できるタイトルブロック（.cmppr）ファイルとして保存するには、次の手順に従ってください：
- 用紙ビュー左下にある保存アイコンをクリックします。
保存するファイルの名前と保存場所を指定します。
用紙にタイトルブロックを読み込むには、用紙ビュー左下にあるファイルアイコンを選択します。
ご不明な点がございましたら、弊社サポート窓口（cetsupport@configura.com）までお気軽にお問い合わせください。
