用紙ビューで紙面のレイアウトを整えるときには、ヘルプグリッドがとても便利です。任意のサイズのグリッドを配置し、行と列の数を設定できます。すると、[用紙ツール] や [描く] タブ内のすべてのコンポーネントを、グリッドの辺にスナップさせることができ、より整ったドキュメンテーションを作成することができます。

ヘルプグリッドの配置

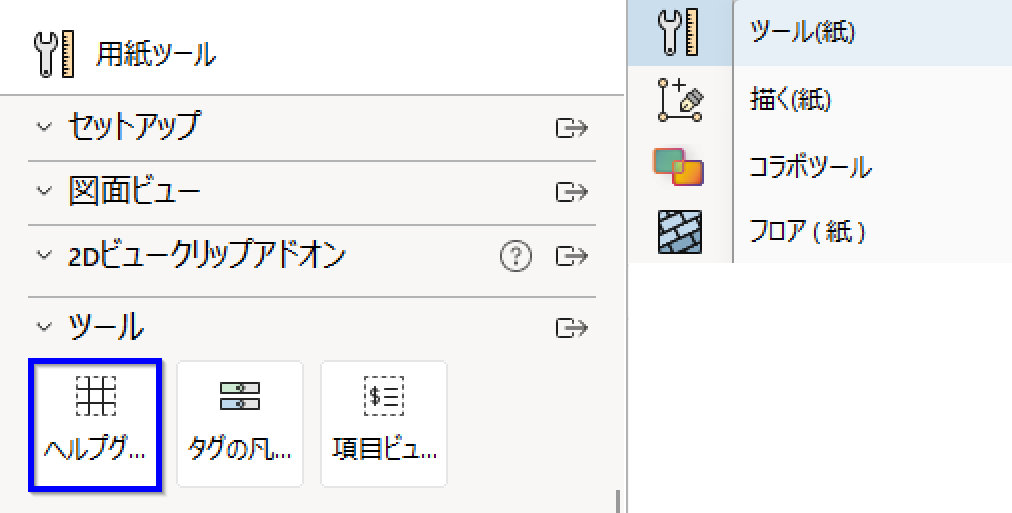

1. 用紙ビューで [ 用紙ツール ] コンポーネントタブを開き、[ ツール ] セクションにある [ ヘルプグリッド ] コンポーネントをクリックします。


2. カーソルを紙面に移動すると、長方形のガイドが表示されます。
3. グリッドの開始位置を決めるため、紙面を一度クリックします。
4. そのままカーソルを斜め方向に動かし、希望するサイズになったら再度クリックします。
   すると、2 列 × 2 行のグリッド が紙面に表示され、左上に設定を調整できるプロパティボックスが表示されます。

ヘルプグリッドの設定

ヘルプグリッドを紙面に配置した後は、さまざまな方法でグリッドの仕様を調整できます。
ヘルプグリッドの外枠をクリックするとグリッドが選択され、左上にプロパティボックスが表示されます。

• 点線スタイル: グリッド線を非表示にし、行と列が交差する点だけを表示します。
• シンプルスナップ: コンポーネントをヘルプグリッドの交点にのみスナップできるようにします。
  チェックを外すと、グリッド上のどの線の上にもスナップするようになります。
• 仕切りの表示(1): グリッド内の行数と列数を設定したいときに使用します。
  チェックボックスをオンにし、ドロップダウンメニューから希望の行数・列数を選びます。グリッドは均等に分割され、グリッドを伸縮するとサイズも自動で調整されます。
• 仕切りの表示(2): グリッドを追加したいときに使用します。
  チェックボックスをオンにし、ドロップダウンメニューから行数・列数を選択します。こちらも均等に分割され、グリッドのサイズ変更に合わせて自動調整されます。
• 実際を表示: 各セクションのサイズを指定したい場合に使用します。
  サイズは、コントールパネル内、[ 言語＆地域 ] タブで選択している距離単位に基づきます。
  この設定を使う場合、グリッドの大きさを変えてもセクションのサイズは変わりません。
• 線のカラー: 長方形アイコンをクリックして、グリッド線の色を変更できます。
