2Dビュークリップの挿入

用紙ビューで作業する場合、図面の 2D ビューをタイトルブロックや施工用ドキュメントに含めることができ、プレゼンテーションなどの場面で活用できます。

2D ビューを用紙ビューに取り込むには、用紙ツールエクステンションタブにある [2Dビュークリップ] または [2D空欄] を使用します。

アイコンの右下にある小さな黒い矢印をクリックするか、右クリックして展開します。

2Dビュークリップを用紙内に挿入すると、クリップ内に表示する図面の範囲をその場ですぐに選択するよう促されます。一方、2D空欄 を挿入すると、プレースホルダーとして機能し、まずレイアウトを整えてから後で表示内容を選択できます。

デフォルトテンプレート・スケールについて

デフォルトテンプレートとデフォルトのスケールを選択することで、ビュークリップのデフォルト設定ができます。

デフォルトテンプレート: 挿入するすべてのビュークリップに特定のアドオンを適用したい場合は、アドオンテンプレートを作成できます。作成したテンプレートは、このドロップダウンメニューに表示されます。
デフォルトのスケール: 挿入するすべてのビュークリップに、あらかじめ決められたスケールやカスタムスケールを適用したい場合は、このドロップダウンメニューから選択します。

2Dビュークリップ挿入の操作手順です:

2Dビュークリップを挿入したい用紙を選択します。
用紙ツールエクステンションで、［2Dビュークリップ］ツールをクリックします。

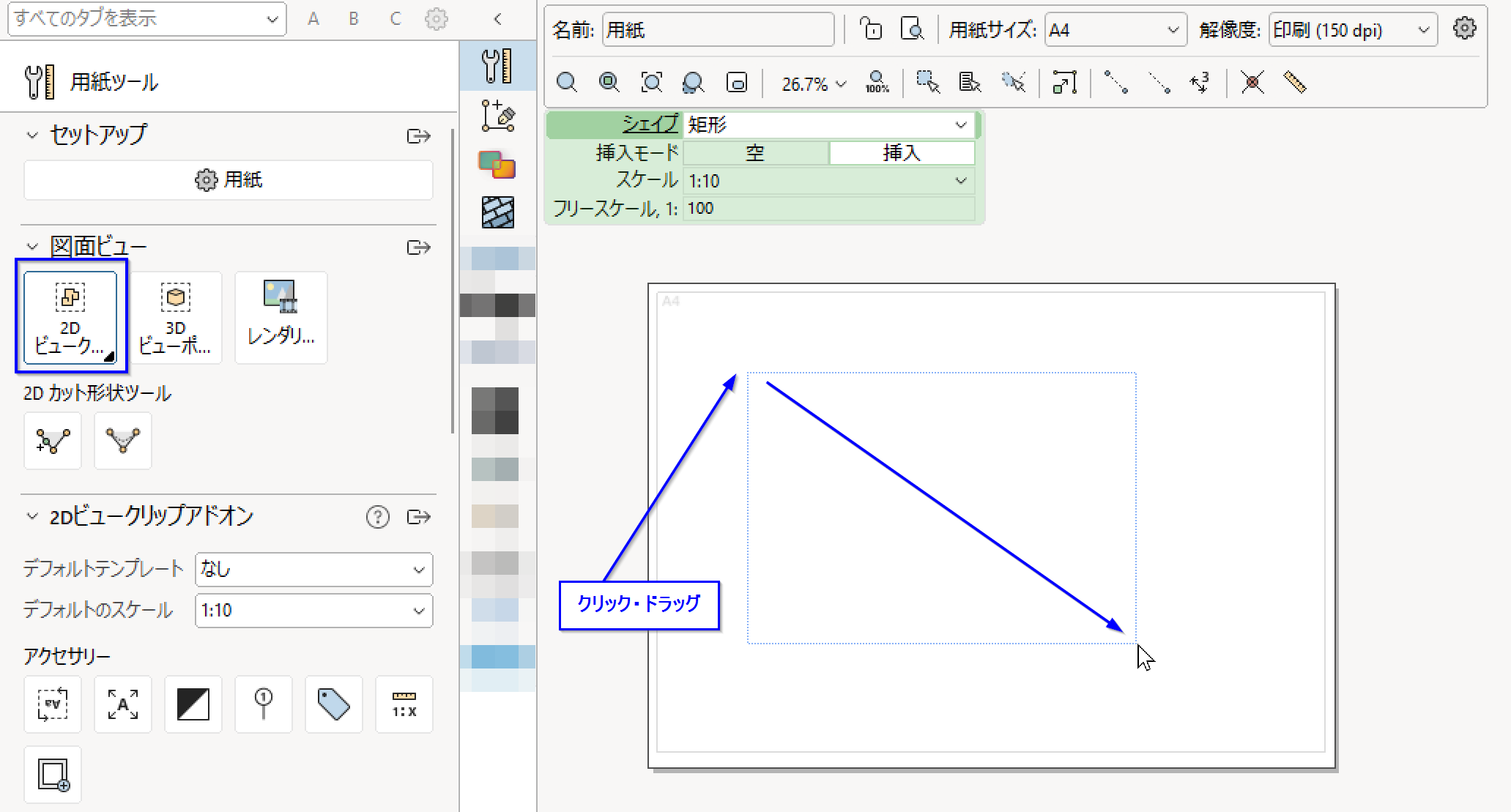

アクティブな用紙上にカーソルを移動します。青い四角形がカーソルとともに動きます。
画面左上に表示されるクイックプロパティでは、ビュークリップの形状や内容を設定できます。
ビュークリップ・四角形の開始位置を設定するには、1 回クリックします。
四角形が希望の大きさになるまで、用紙上でカーソルを斜め方向に動かします。
もう一度クリックすると、ビュークリップの形が完成します。

別の方法として、ビュークリップツールを使って範囲を選択する間マウスボタンを押し続け、希望の領域を四角形が覆ったタイミングでボタンを離す方法もあります。

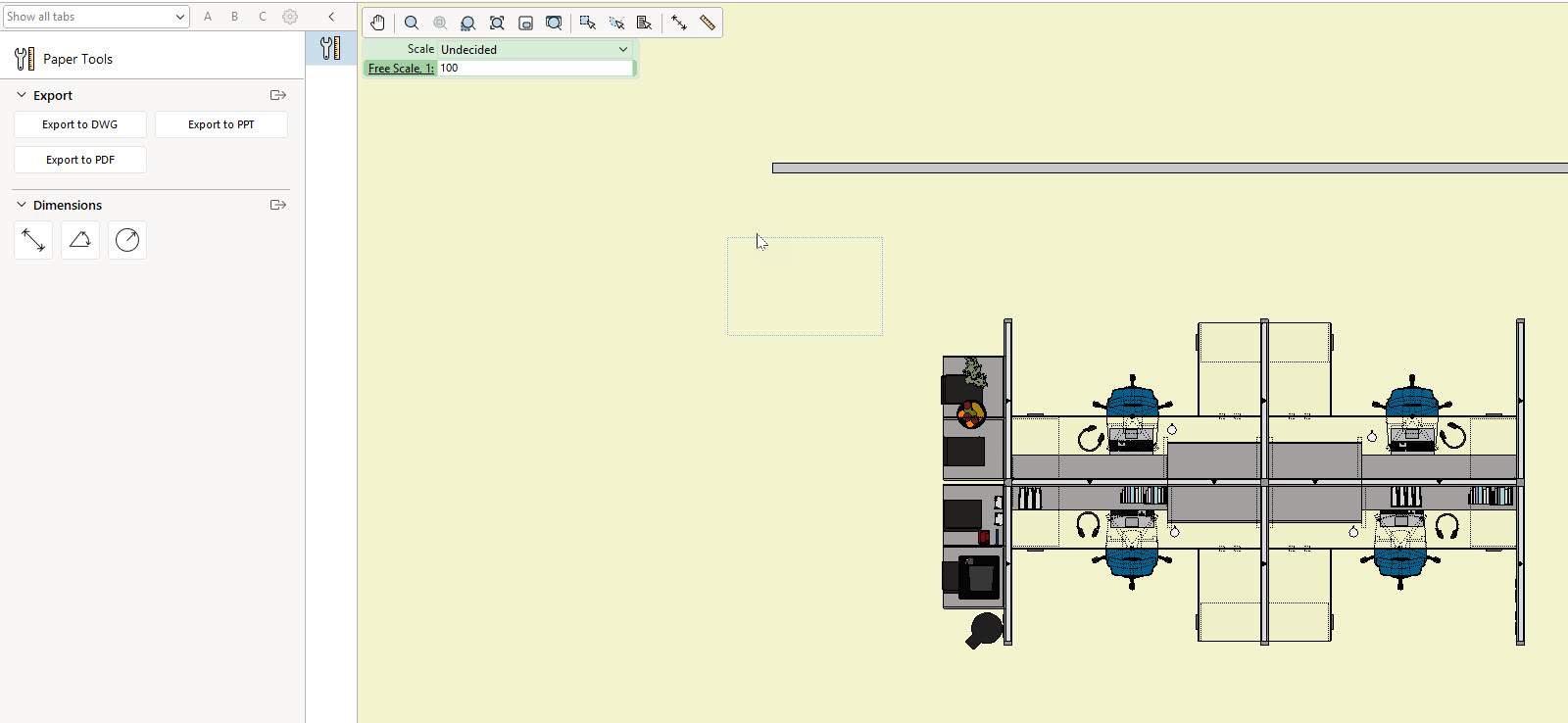

背景が黄色になり編集モードになります。ビュークリップに含めたい範囲を指定します。
- デフォルトスケールを設定していない場合は、内容に合わせて 2 回クリックするか、クリック＆ドラッグして表示する範囲を決めてください。
- デフォルトスケールを設定している場合は、そのスケールに基づいてビュークリップに収まる範囲が決まります。内容を確認し、問題なければクリックして確定します。

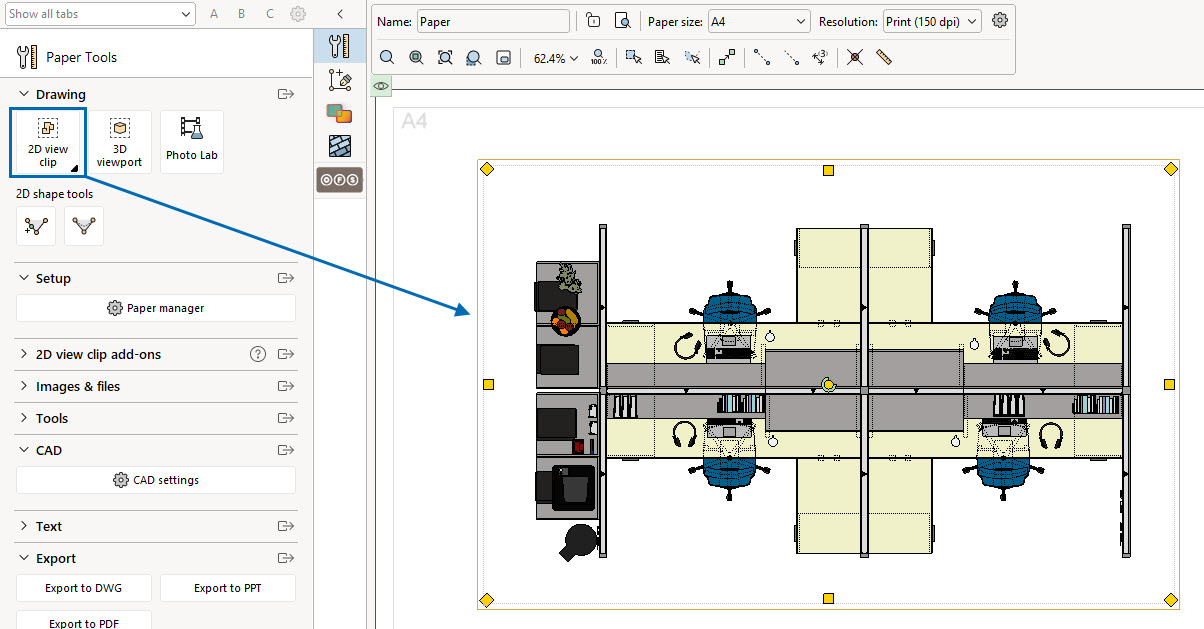

用紙ビューに戻ると、用紙の内容が更新され、選択した内容がビュークリップに表示されます。
ビュークリップの配置後は、ビュークリップの形状、表示内容、そして可視性設定を編集することもできます。
