建築床材エクステンションタブには、複数階建ての建物の作図時にフロアレベルを追加するためのツールセットがあります。

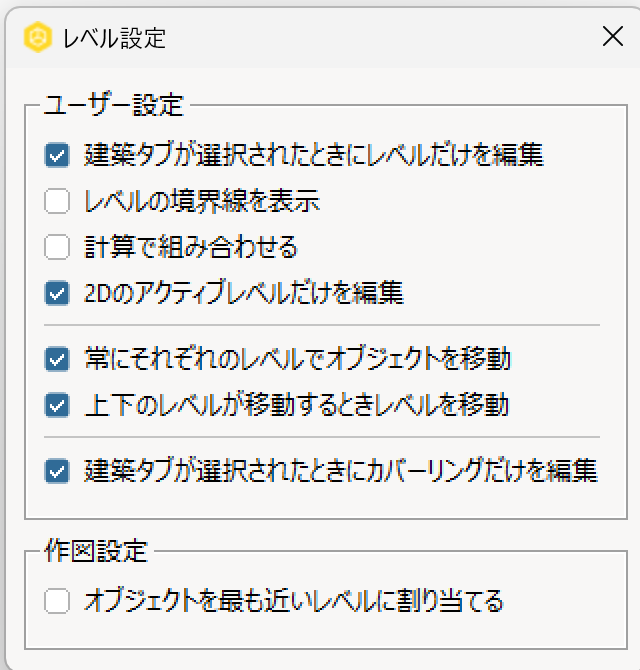

これらのツールについて詳しく説明する前に、レベル設定ダイアログにあるいくつかの一般的なプロパティについて説明します。

レベルの設定は、一度設定すると、新しい図面にも適応されます。

ユーザー設定

• 建築タブが選択されたときにレベルだけを編集：フロアレベルの移動/編集は建築床材タブが選択されている場合にのみ可能です。別のタブを使用している場合、フロアレベルはロックされ、移動または削除できません。
• レベルの境界線を表示：フロアレベルの端にある壁の位置に灰色のアウトラインを表示します。フロアレベルのボリュームを3Dで表示することで、フロアレベル間の境界が視覚的にわかりやすくなります。境界線の境界の基準値は、レベルプロパティボックスの天井高プロパティを使用します。
• 計算で組み合わせる：異なるフロアレベルに属する同一コンポーネントを、計算ビューで同じ項目として扱います。この場合、計算ビューのレベル列は削除されます。
• 2Dのアクティブレベルだけを編集：2Dビューにおいて、間違ったレベルを編集することを防ぎます。また、レベルの概要で選択中のレベル以外のコンポーネントを移動することができなくなります。
• 常にぞれぞれのレベルでオブジェクトを移動：レベルの位置や設定が変更された場合、すべてのコンポーネントがレベルに合わせて移動します。無効にした場合は、レベルと同時に選択されているコンポーネントのみが影響を受けます。
• 上下のレベルが移動するときにレベル移動：この項目を有効にすると、上または下のフロアレベルの天井の高さや床からの高さが変更された際に、フロアレベルが自動的に移動・調整されます。
• 建築タブが選択されたときに、カバーリングだけを編集：フロアのカバーセクションの床材は、建築床材タブが選択されている場合にのみ選択、移動、編集できます。（ただし、マテリアルエクスプローラを使用してペイントすることは可能）

作図設定

• オブジェクトを最も近いレベルに割り当てる：図面に複数のレベルが存在し、オブジェクトを特定のレベルに配置したい場合に、このチェックボックスをオンにすると、オブジェクトが配置されているレベル、または最も近いレベルに自動的に分類されます。

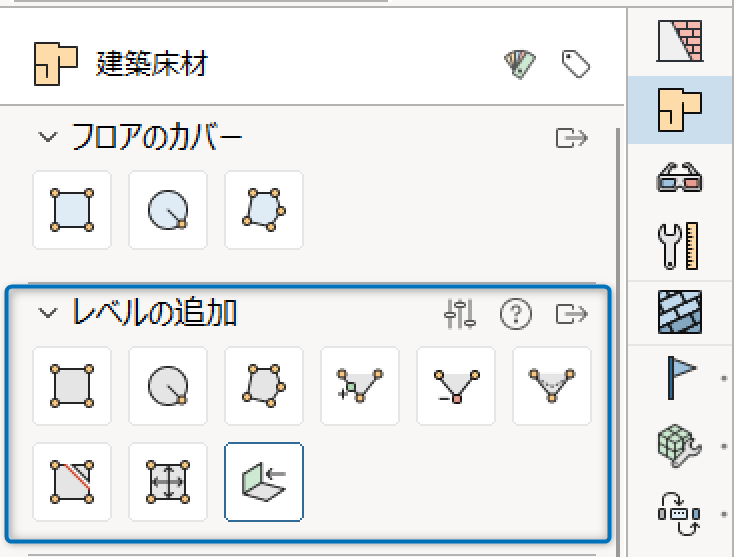

レベルの追加ツール

フロアレベルの追加と編集には、次のツールが利用できます。

長方形レベル: ベーシックな長方形フロアレベルを簡単に作成できます。

円レベル: ベーシックな円形フロアレベルを簡単に作成できます。

カスタム レベル: 任意の形状でフロアレベルを作成できます。

端に壁を挿入: レベルの端にマウスを移動してクリックすると、選択した辺に壁が挿入されます。

ポイントの追加: フロアレベルの2Dアウトラインの任意の場所にポイントを挿入します。

ポイントの削除: フロアレベルの 2D アウトラインで選択した編集ポイントを削除します。

直線/曲線の切り替え: 指定した直線・曲線・ポイントを曲線／直線に変換します。

シェイプのスライス:　レベルを2回クリックして線を描き、2つのセクションに分割します。すべての「スライス」は同じレベルに存在しグループ化されています。グループ選択モードでは、これらのスライスは一緒に移動されます。

レベルを拡張：このツールには2つの機能があります。1つはレベルを垂直方向に移動するためのもので（上位レベルを移動させるかどうかは問いません）、もう1つはレベルを水平方向にストレッチするためのものです。ツールを起動後、クイックプロパティから2つの機能を切り替えることができます。詳細については、こちらの記事をご覧ください。

レベルの追加手順

レベルを追加する手順は以下の通りです。

1. 「建築床材エクステンション」タブの「レベルの追加」セクションで、レベルを追加するためのコンポーネント（長方形レベル、円レベル、カスタムレベル）のいずれかをクリックして選択します。
2. カーソルを作図エリアに移動します。表示されたプロパティボックスで高さを変更できます。（デフォルトは０）既存の壁の近くにマウスを移動すると、レベルは壁の高さにスナップします。
3. 一度クリックして開始点を設定します。使用しているレベルコンポーネントに応じて、以下の手順に従ってください。
   • 長方形レベル
     • 配置したい方向および幅にカーソルを移動、もしくはプロパティボックスで正確な値を入力します。クリックして確定します。
     • 配置したい奥行までカーソルを移動、もしくはプロパティボックスに正確な値を入力します。クリックして確定します。
   • 円レベル
     • クリックして円形レベルの中心を決定します。カーソルを任意の方向に動かして半径を調整、もしくはプロパティボックスに正確な値を入力します。クリックして確定します。
   • カスタムレベル
     • カーソルを任意の方向に移動し、ポイントを追加したい位置で1クリック、これを繰り返し、レベルのシェイプを作成していきます。
     • 端点を結んで図形を閉じます。レベルの描画を完了するには、端点と最初の点が正確に交わる必要があります。
4. ツールがカーソル上に表示されている間、レベルの配置を連続で行うことができます。終了したい場合は、キーボードのEscキーを押すか、カーソルを作図エリア外に移動してコマンドを終了します。
5. レベルに切り抜きを適用する場合は、既存のレベルと同じレベルに別の追加レベルを重ねます。クイックプロパティに、切り抜きを即座に作成できるオプションが追加されました。

「レベルの追加」セクションのツールは、「ツール」エクステンションタブにあるカスタムシェイプツールとは異なります。コンポーネントはフロアレベルの上に配置されますが、カスタムシェイプを面として認識しません。  レベルとその上のすべてのオブジェクトの表示/非表示を制御できる点も異なります。ただし、一部のツールは両方のツール間で共通です。「端に壁を配置」、「ポイントを追加」、「直線／曲線の切り替え」、「シェイプのスライス」です。 スライスシェイプツールを使用した場合、フロアレベルは通常のカスタムシェイプに変換され、すべての分類機能とスナップ機能が削除されます。

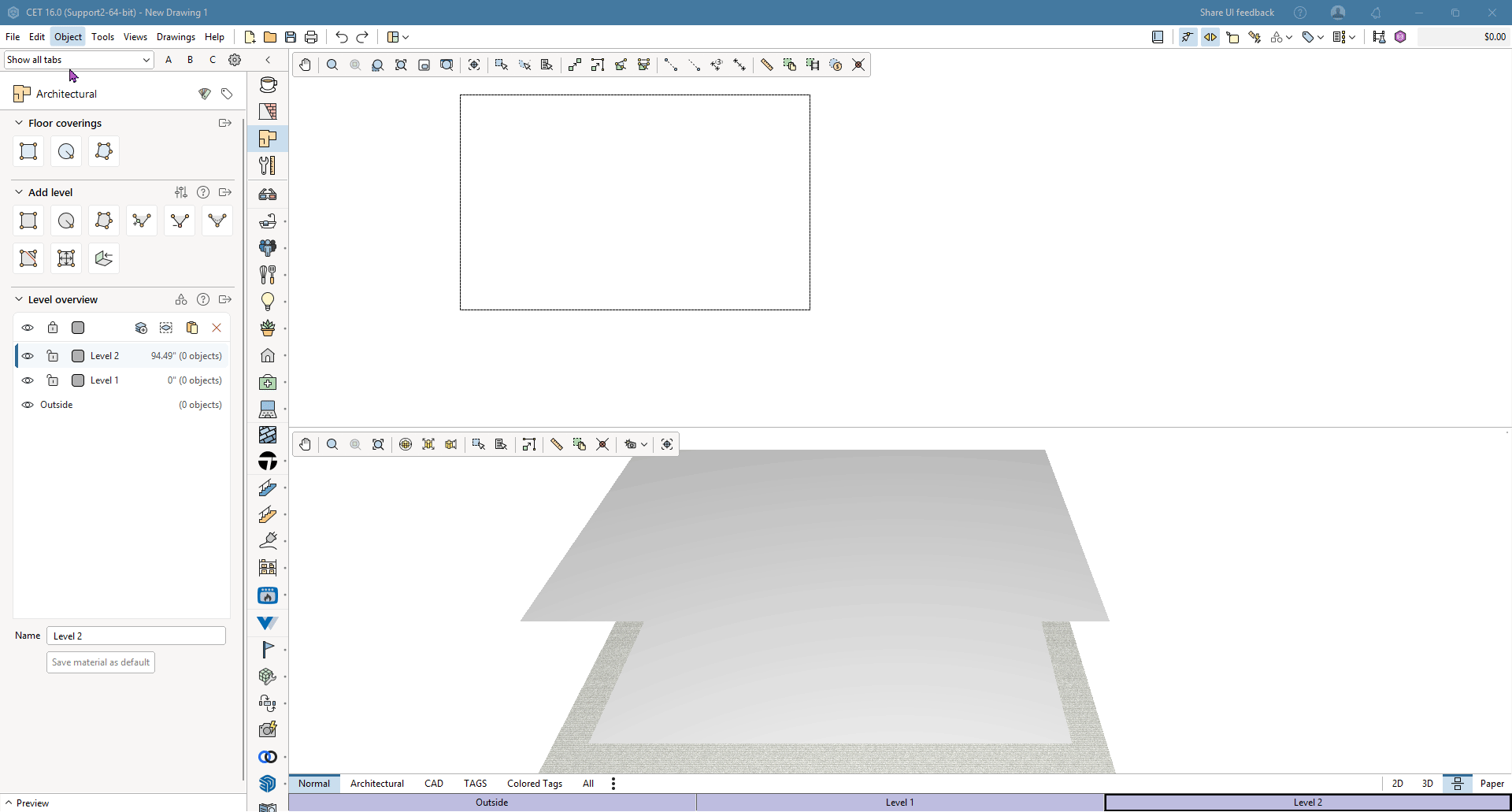

切り抜きを作成する

レベルに切り抜きを作成する手順は以下の通りです。

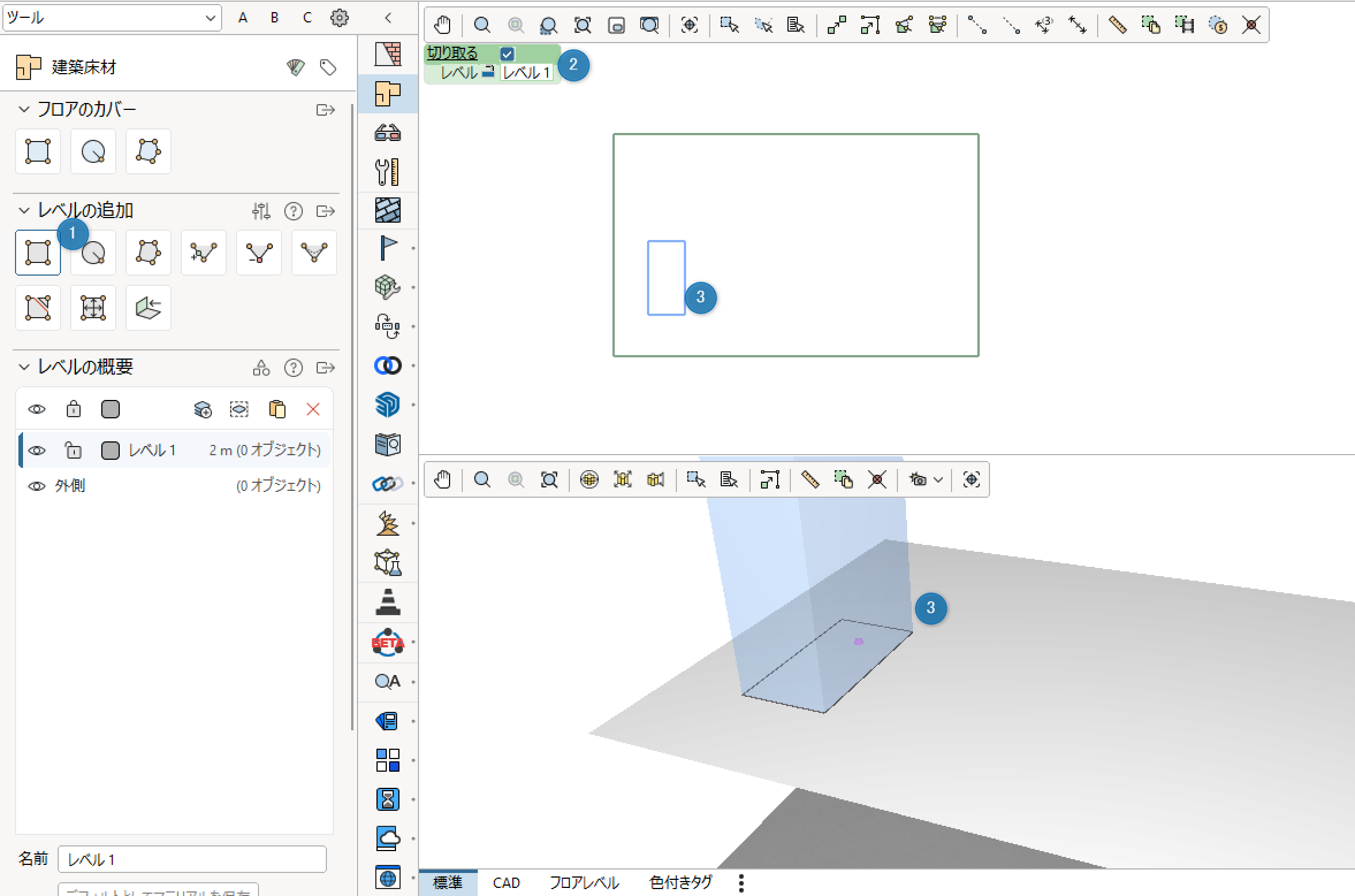

1. レベルの追加 ツール (長方形、円、またはカスタム)のいずれかを左クリックし、カーソルを図面内に移動します。

2. 緑色のクイックプロパティボックスで、 切り取るチェックボックスをオンにし 、切り抜きを配置するレベルを選択します。

   プロパティボックスをクリックするか、キーボードショートカットを使用して移動できます。行を移動するにはTabキーを押します。チェックボックスのオン/オフ、またはレベル間のオプションの移動には スペースキーを使用します。
3. 作図スペースで左クリックして、切り抜きの配置を開始します。（クリック回数は、選択した形状によって異なります。）

レベルの編集

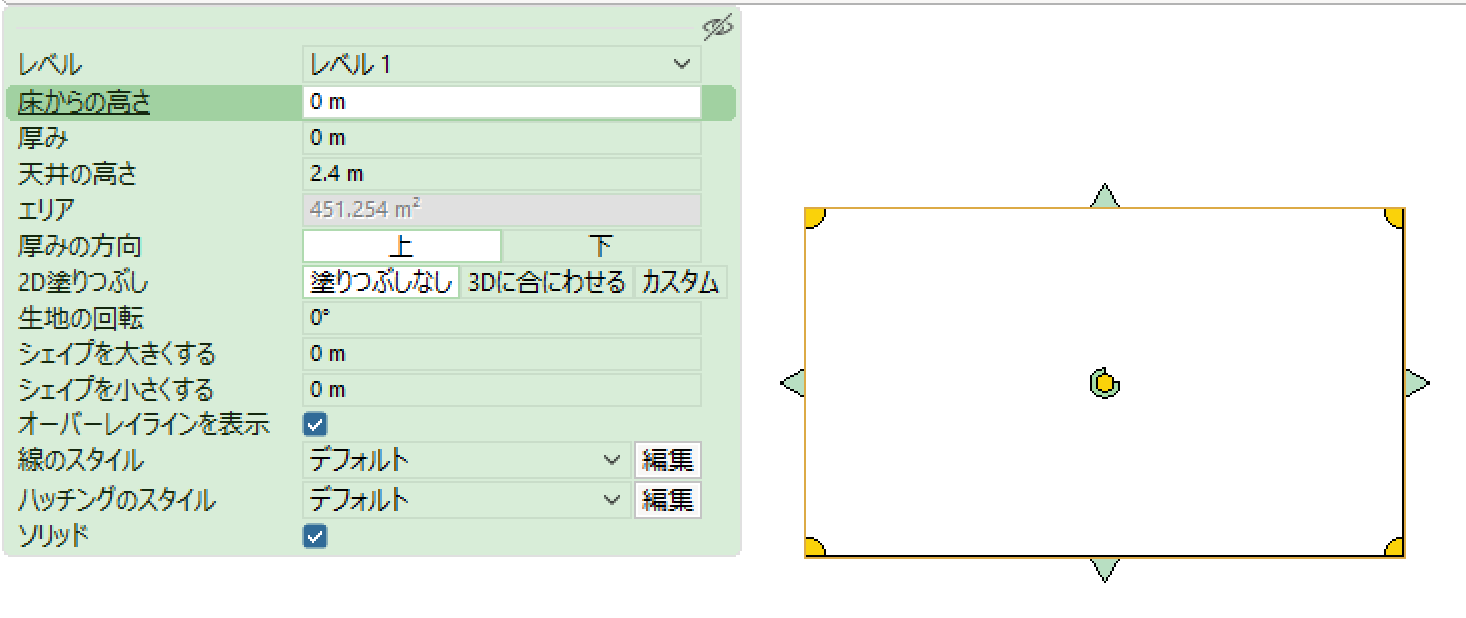

フロアレベルを作成すると、2Dまたは3Dでレベルを選択してプロパティボックスを開き、レベルのさまざまなオプションを確認できます。

• レベル：レベルの概要で設定したレベル名を表示します。
• 床からの高さ：基準レベル (地面) からの距離を表示します。ひとつ下のレベルからの距離ではありません。
• 厚み：フロアレベルの厚みを表示します。
• 天井の高さ：床からの高さから、手動または前述の [ 端に壁を挿入 ] ツールを使用してレベルに配置された壁の上部までの距離。
• エリア：選択したレベルの面積を自動的に計算します。
• 厚みの方向：フロアレベルの厚みを、設定された床からの高さの上で測定するか下で測定するかを決定します 。
• 2D塗りつぶし：2D作図ビュー内のレベルの2D外観を決定します。
  • 塗りつぶしなし：レベルの端には黒いアウトラインのみが表示されます。その下にあるオブジェクトは点線のアウトラインで表示されます。
  • 3Dに合わせる：塗りつぶしの色は、3Dでマテリアルエクスプローラーでペイントされたレベルの色が反映されます。
  • カスタム：クリックすると、カスタムカラー2Dオプションが表示され、任意の色を選択できます。
• 生地の回転：マテリアルエクスプローラーで適用されたマテリアルの回転を調整します 。
• シェイプを大きくする：入力した値に従い、レベルのすべての辺の長さを均等に増やします。
• シェイプを小さくする：入力した値に従い、レベルのすべての辺の長さを均等に縮小します。
• 線のスタイル：編集をクリックして展開し、2D ビューで線、幅、色などの線のスタイルのオプションを表示します。
• ハッチングのスタイル：編集をクリックして 展開し、2D ビューでハッチスタイルのオプションを表示します。
  • ハッチング：ハッチングのスタイル。
  • スケール：ハッチングの大きさ。
• ソリッド：3Dビューでの見え方を変更します。
