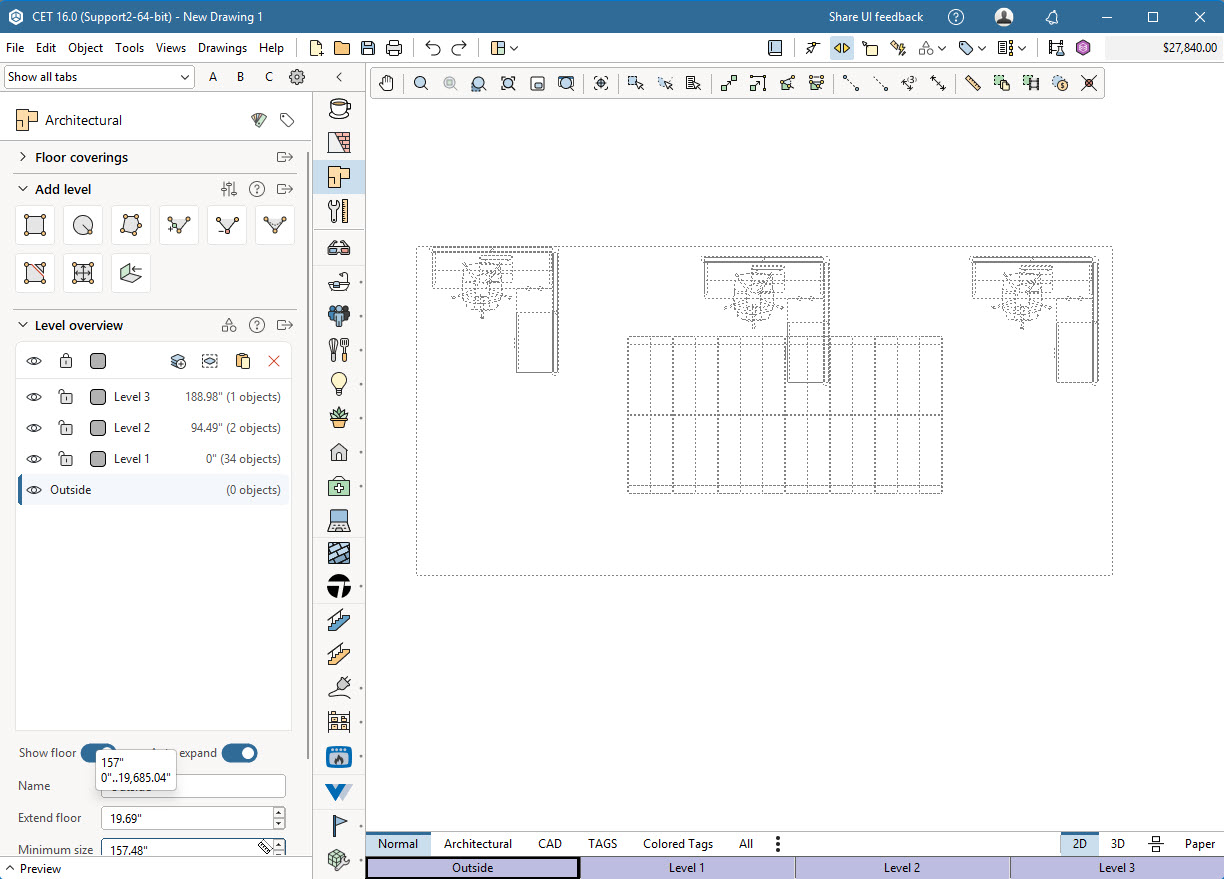

複数階層を扱う図面では、2Dビュー内のオブジェクトが下記のように輪郭線のみで表示されることがあります。

これは図面のエラーではありません。

これは、オブジェクトがどのレベルに属しているかを確認したり、作業中にすべてのレベル、または一部のレベルを表示するための方法です。

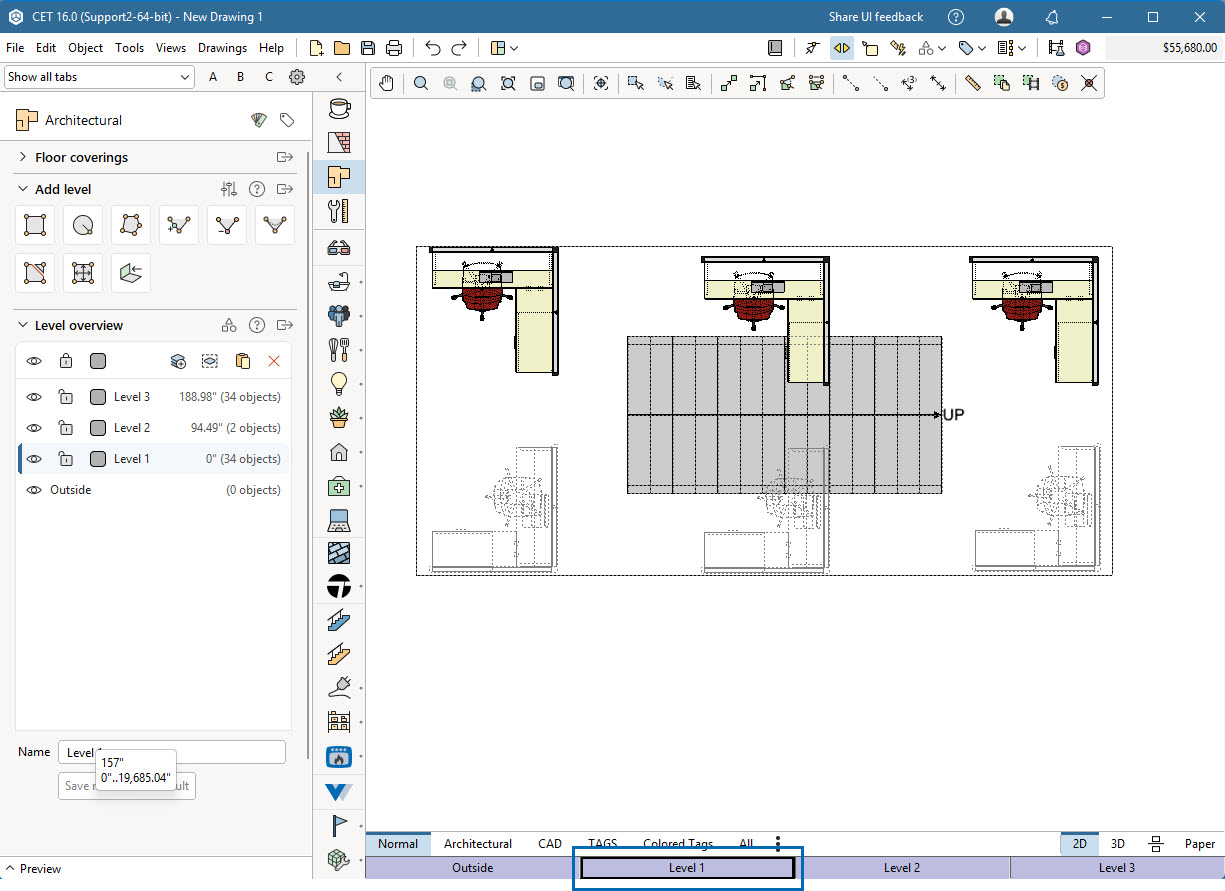

複数階層を使用する場合、アクティブなレベルのみに塗りつぶされたコンポーネントが表示されます。表示されている他のすべてのレベルには、オブジェクトのアウトラインだけが表示されます。上記の例では、アクティブなレベルは「外側（Outside）」ですが、ここにオブジェクトは含まれていません。ただし、アクティブなレベルを「レベル１（Level 1）」に変更すると、以下のようにレベル１に配置されているオブジェクトが表示されます。
