ディープラックの作成と編集

この記事で、ディープラックプロジェクトの効率的なソリューションをプランニングしてください。

設定

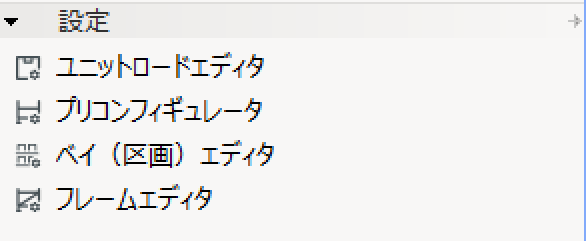

作図を開始する前に、プロジェクトの範囲と要件を確認し、以下の設定セクションのエディタで製品仕様が正しく設定/更新されていることを確認してください。

CETでは、事前に仕様を定義した製品を配置していくフローがスムーズで効率的です。
製品配置後に利用できる編集ツールもありますが、これらは部分的な変更や小規模プロジェクトでの利用に適しています。

メインコンポーネントの種類と機能は以下の通りです。

アイコン	名前	機能
	列を挿入	プリコンフィグレータの設定に基づいて列と通路を追加します
	ユニットロード	既存のユニットロードをユニットロードエディタで指定した仕様に置換します
	列を回転	選択した列を180 度回転させます

列を挿入ツールを使用するには、次の手順に従います。

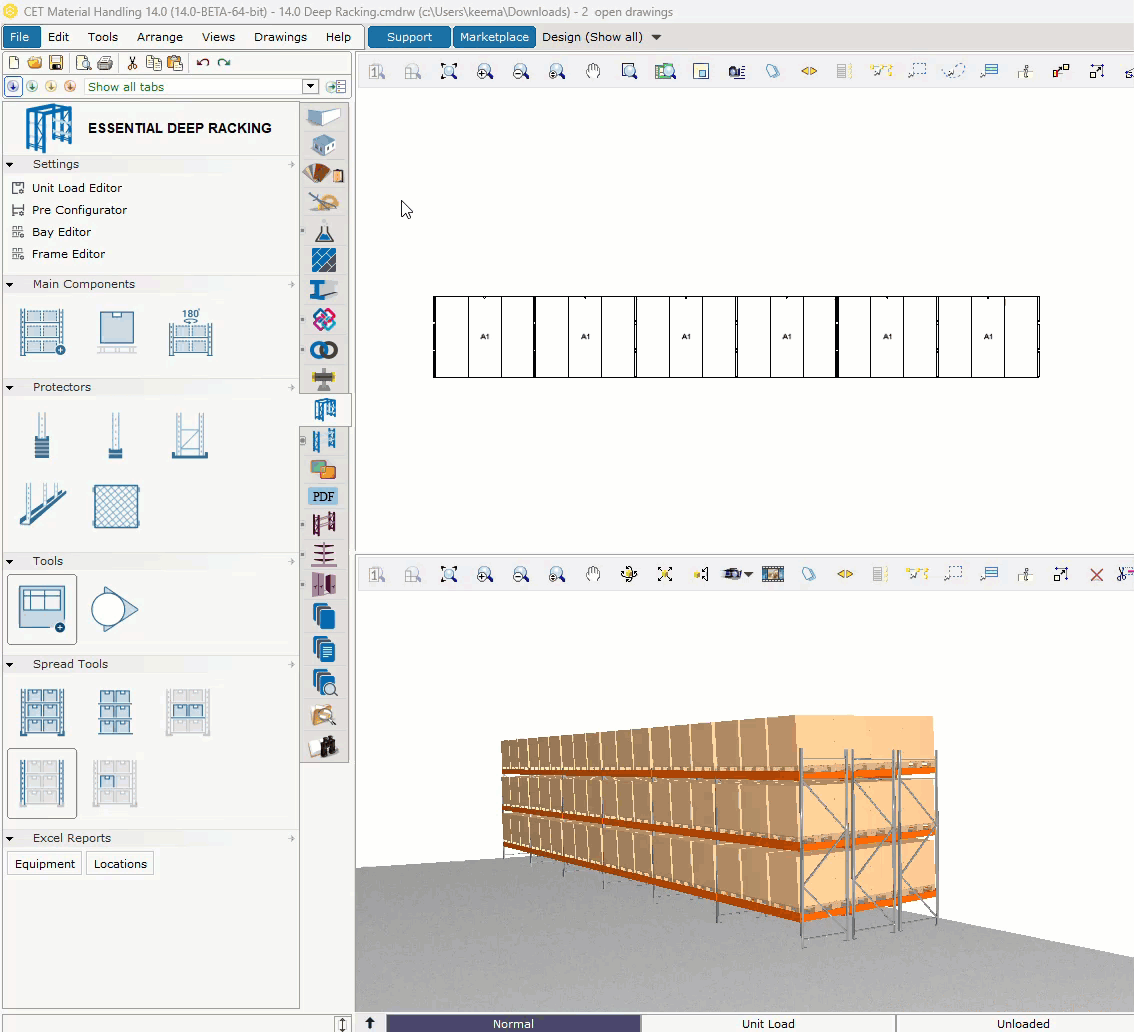

［列を挿入］ツールを使用してプロジェクトにディープラックを追加します

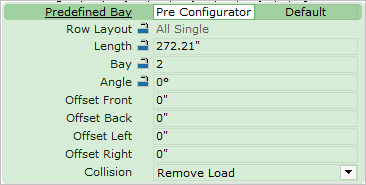

クイックプロパティを使用すると、作業中に製品をスムーズかつ効果的に変更できます。このボックスは、ツールを選択して図面内のオブジェクトをクリックすると表示されます。

キーボードのTab キーを押して、さまざまな値を切り替えたり更新したりします

プロテクタの追加に興味がある場合は、プロテクタの追加の記事をご覧ください。

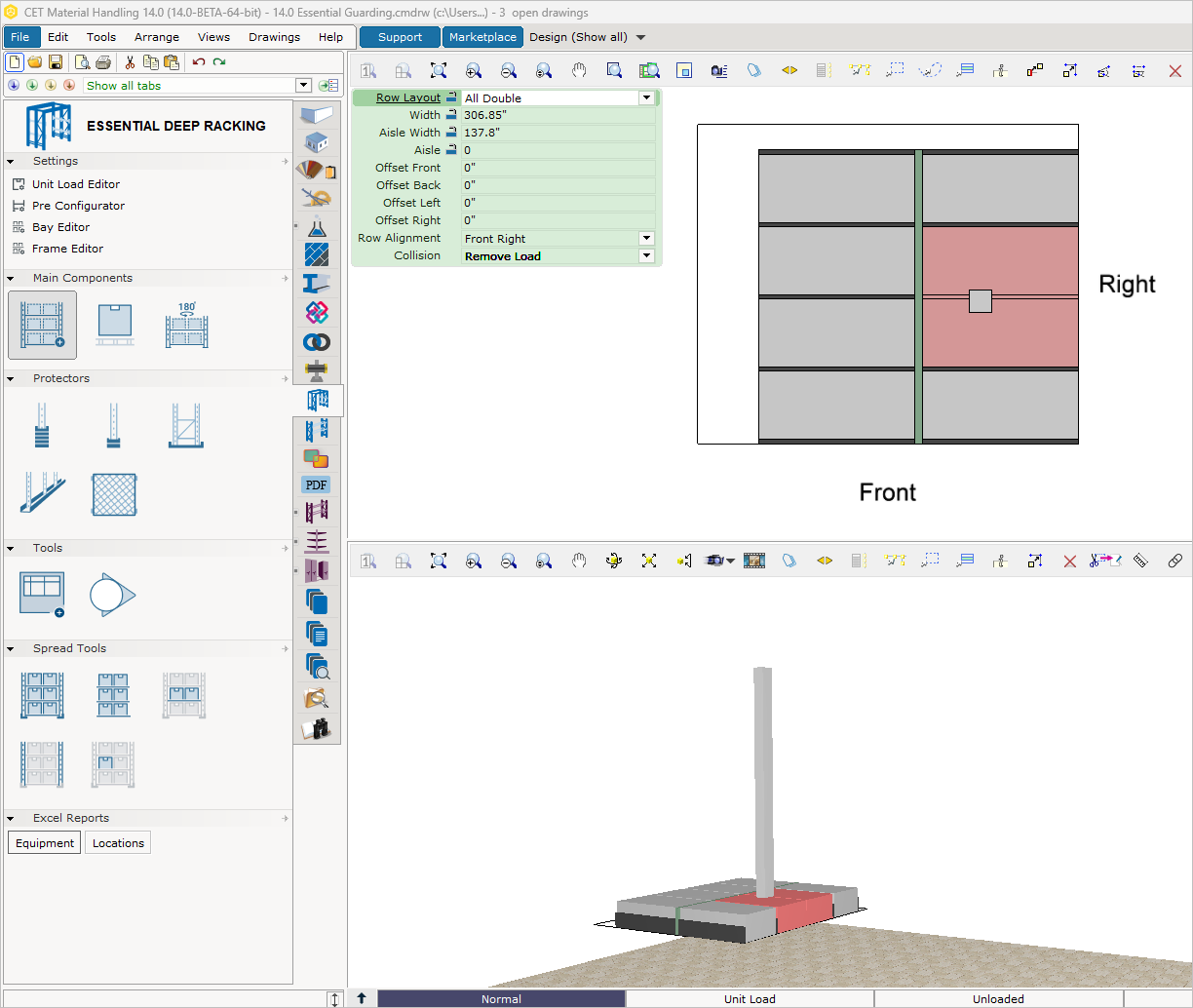

衝突検出機能は、ラックの配置時に柱や壁などの建築構造を検出し、ラック列内に空間を自動的に作成する機能です。構造物が検出されると、ラックのプレースホルダーとして機能するボックスが赤に変わります。

衝突検出は、躯体を考慮して計画を立てる際に効率的なツールです。

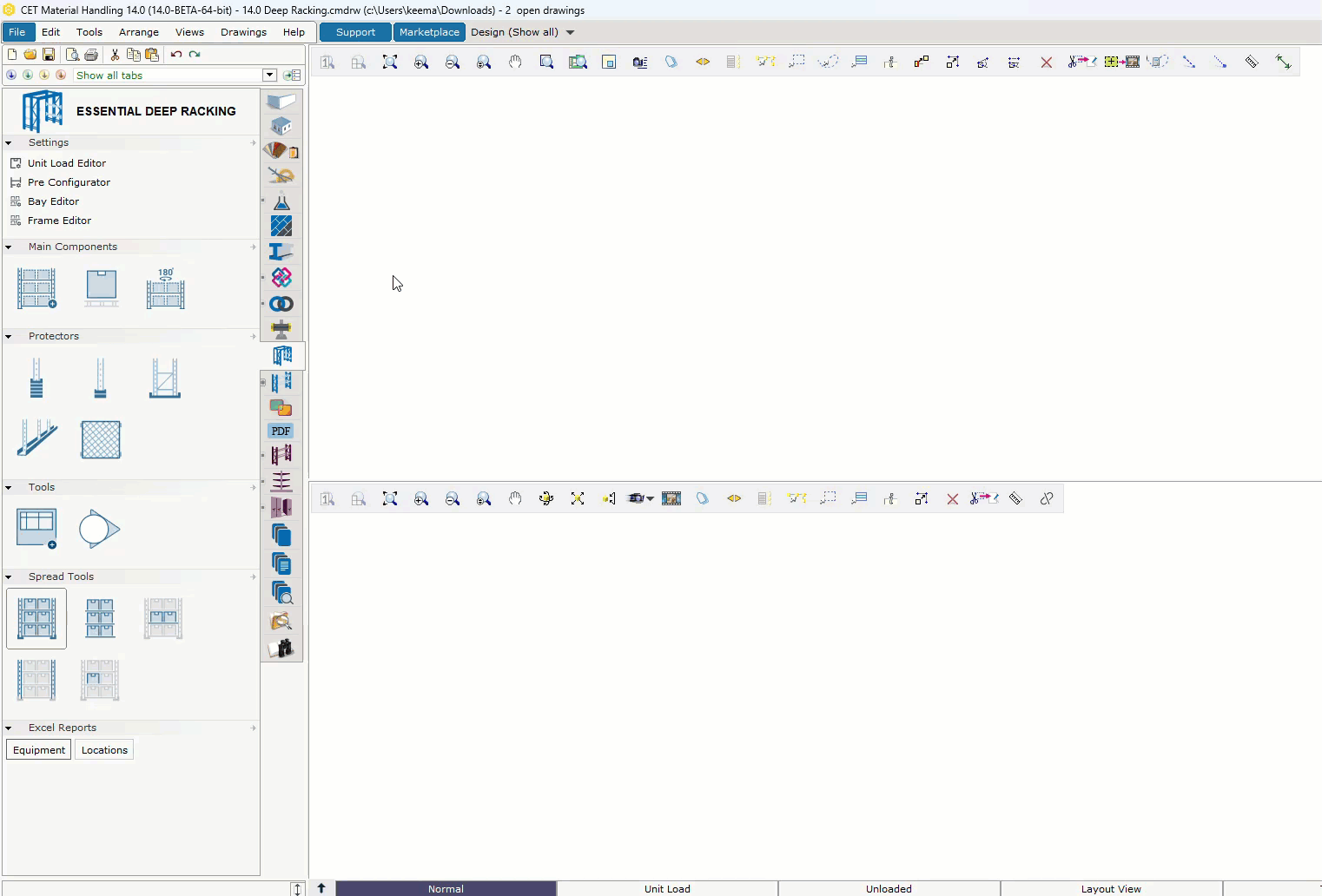

列の回転ツールを使用するには、次の手順に従います。

列は同じ位置で回転します。回転時のアニメーションはありません。

画像では、ラックにわずかな傾斜を付けて列が180 度回転したことが可視化できるようにしています。

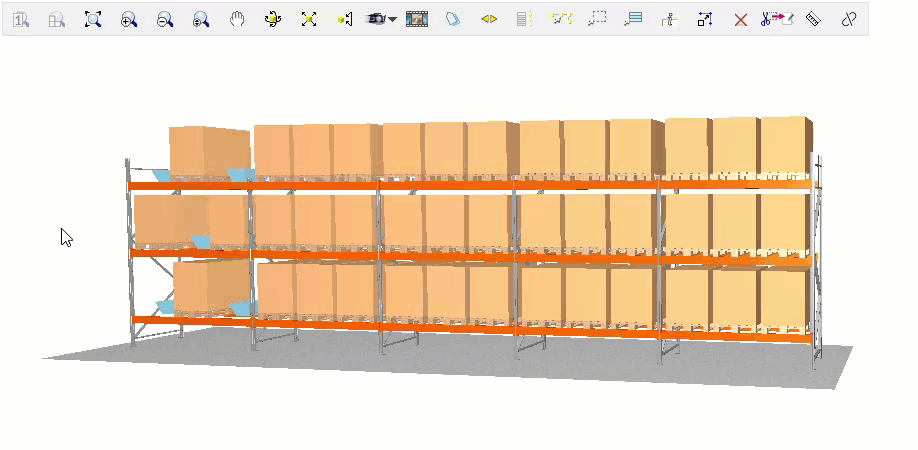

スプレッドツールを使用すれば、プロジェクト内のラックをスムーズに編集・操作でき、時間を節約し、効率を高めることができます。

スプレッドツールとその機能

アイコン	名前	機能
	列をピックアップ	選択したラック/列全体の設定をコピーして、別のラック/列に適用します
	ベイをピックアップ	選択したベイの設定をコピーして、別のベイに適用します
	レベルをピックアップ	選択したレベルの設定をコピーして、別のレベルにに適用します
	フレームをピックアップ	選択したフレームの設定をコピーして、別のフレームに適用します
	ユニットロードをピックアップ	選択したユニットロードの設定をコピーして、別のユニットロードに適用します
