プリコンフィギュレータとは

プリコンフィギュレータを使うと、ディープラックのコンポーネントとプロパティを事前設定して作図を開始することができます。プリコンフィギュレータを使うメリットは次のとおりです。

• 複数のディープラックのコンポーネントテンプレートを作成できます
• 図面に配置する前に、プロジェクトに合わせてディープラックの設定をカスタマイズできます
• テンプレートを保存して再利用できます

プリコンフィギュレータに含まれるコンポーネントのタイプは、ラック、クリアランス、コンパートメント、ベイ、およびフレームです。各コンポーネントの詳細については、後述します。

プリコンフィギュレータ の操作

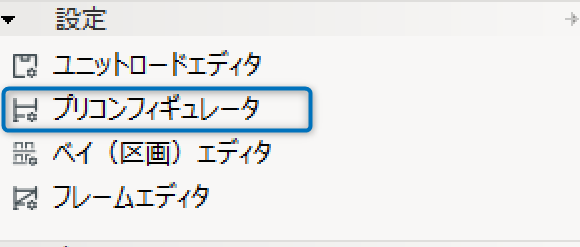

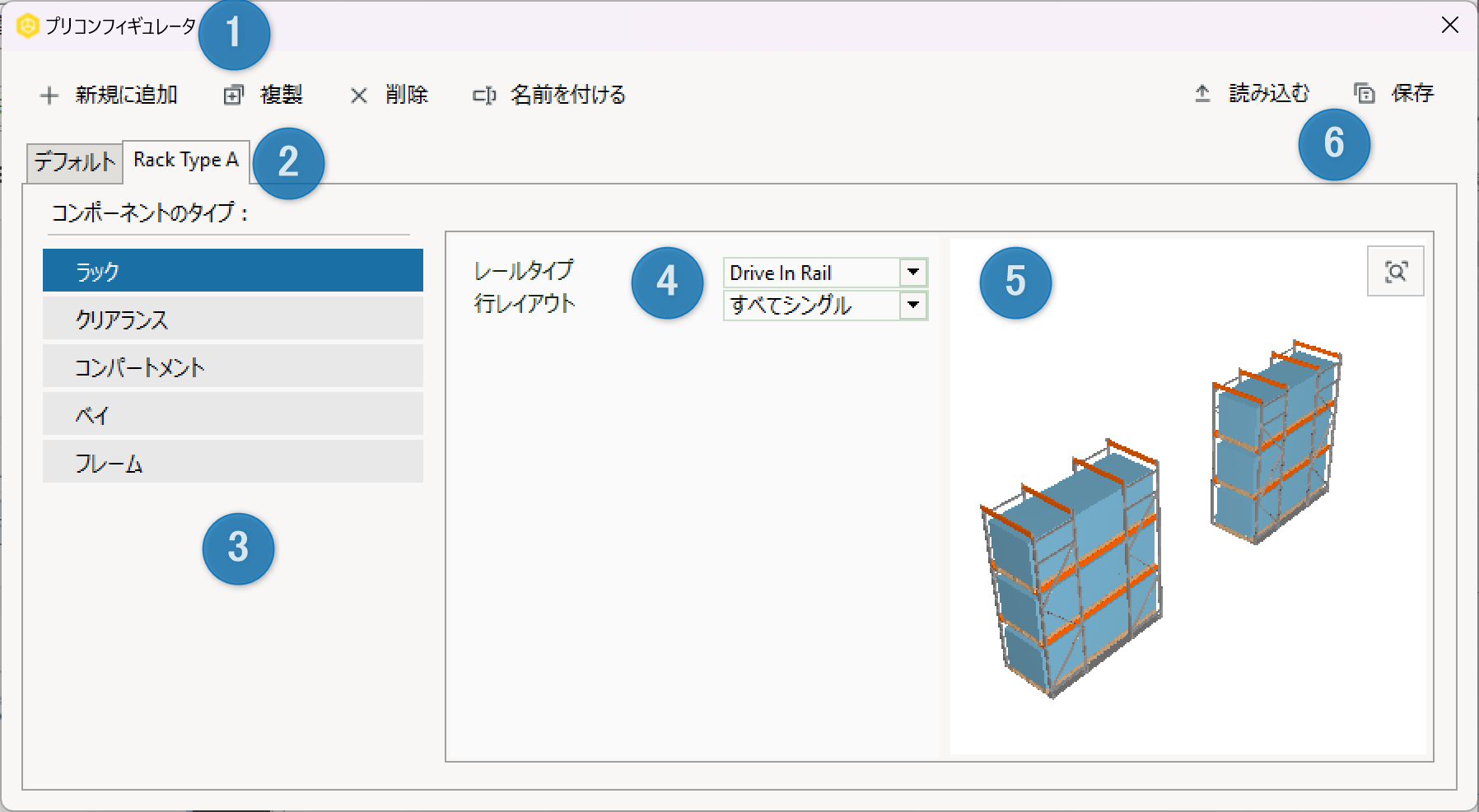

プリコンフィギュレータを開くには、設定コンポーネント セクションでプリコンフィギュレータをクリックします。

① 新規の追加、複製、削除、および名前を付けるツールは、プリコンフィギュレータ でコンポーネントのタブ (タイプ①) を作成・編集するために使用します。

1. • 新規に追加 では、新しいタブ/タイプを追加します。
   • 複製 では、選択したタブ/タイプのコピーが追加されます。
   • 削除 を選択すると、選択したタブ/タイプが削除されます。
   • 名前を付けるを選択すると、タブ/タイプ名が編集可能になります。
   • デフォルトタブでは削除と名前を付ける機能は使用できません。

②各タブ/タイプはコンポーネントのテンプレートを表します。ここで選択したタブのコンポーネントが、製品を図面に配置するときに使用されます。

③このセクションには、ラック、クリアランス、コンパートメント、ベイ、およびフレームの 5 つのタイプのコンポーネントがリストされています。 それぞれには、コンポーネントの作成に使用する特定のプロパティのセットがあります。

④このセクションでは、コンポーネントのタイプの プロパティを表示および編集します。

⑤プレビューウィンドウでは、スクロールイン/スクロールアウトでズームしたり、クリックしたままにするとオブジェクトを回転できます。これらのオブジェクトは現在のプロパティを反映し、変更があれば更新されます。

⑥保存ボタンをクリックすると、選択したタブ/タイプのみが保存されます。複数のタブ/タイプがある場合は、それぞれを個別に保存する必要があります。これらのファイルはローカルに保存されるため、移動したり共有したりできます。ロードボタンを使用すると、以前に保存した構成を参照できます。

コンポーネントの種類

1. ラック

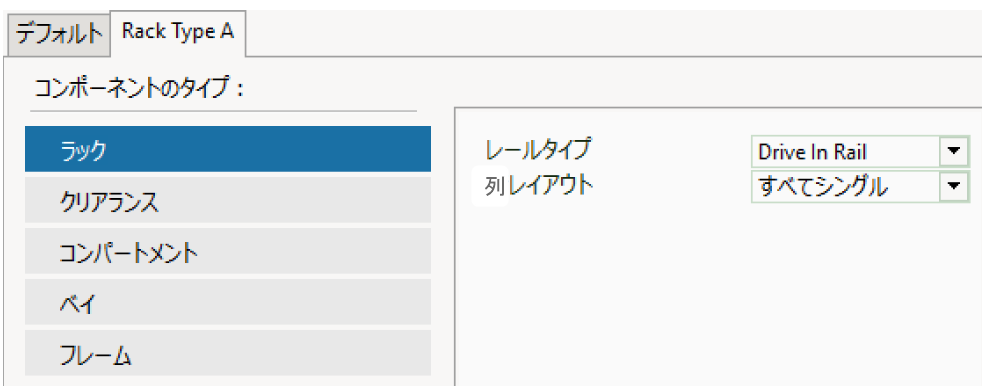

プリコンフィギュレータ のラックコンポーネントは、コンポーネントの レールタイプと列レイアウトを決定するために使用します。

ラックのプロパティ

• レールタイプはプロジェクトの範囲に基づいて決定されます。5 つの異なるレールタイプについて、詳しくは、このヘルプ記事をご覧ください。 さまざまなディープ ラッキングのタイプ

レールのタイプは、編集可能なコンポーネントのタイプのプロパティに影響を与える場合があります。

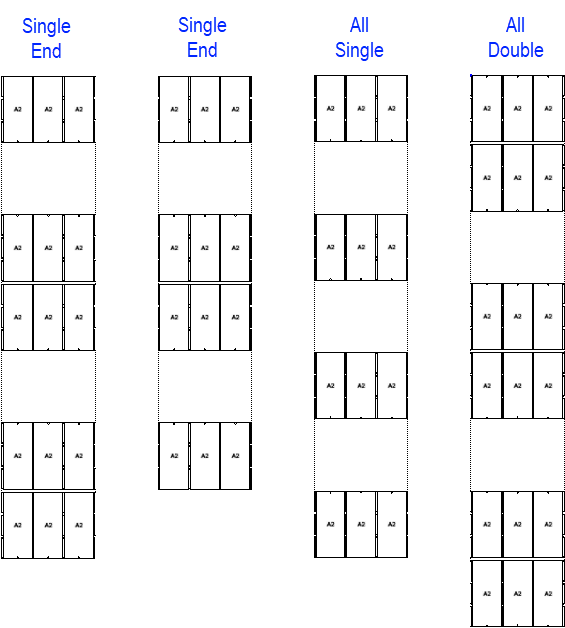

• 列レイアウトは、シングル エンド、オール シングル、オール ダブルの 3 つのオプションで使用できます。

• • シングルエンドは、開始列と終了列をシングルで配置
  • すべてシングルは、すべてのラックをシングルで配置
  • すべてダブルは、すべてのラックをダブルで配置

クリアランス

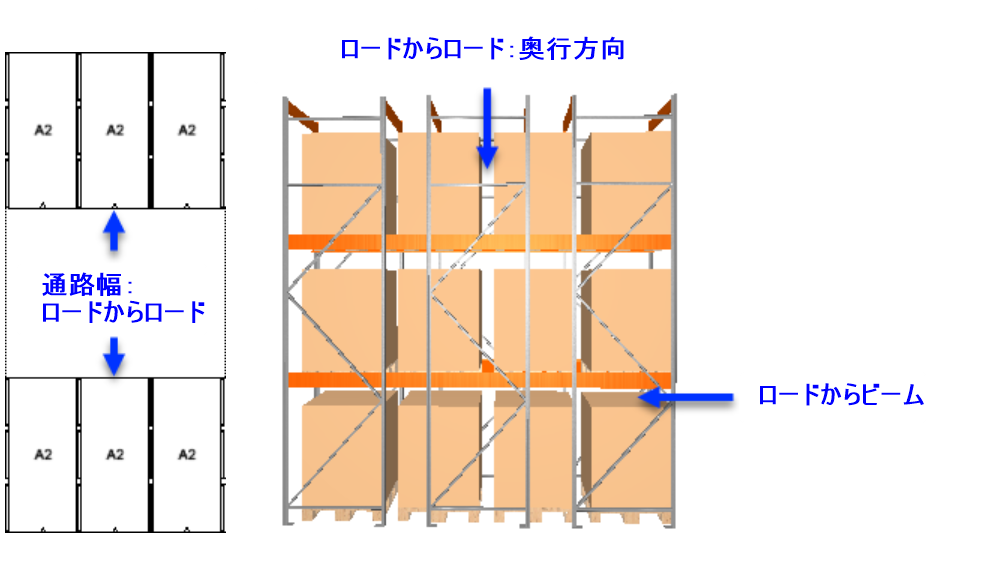

クリアランスコンポーネントは、2 つのパーツやロード間の間隔を設定するために使用します。

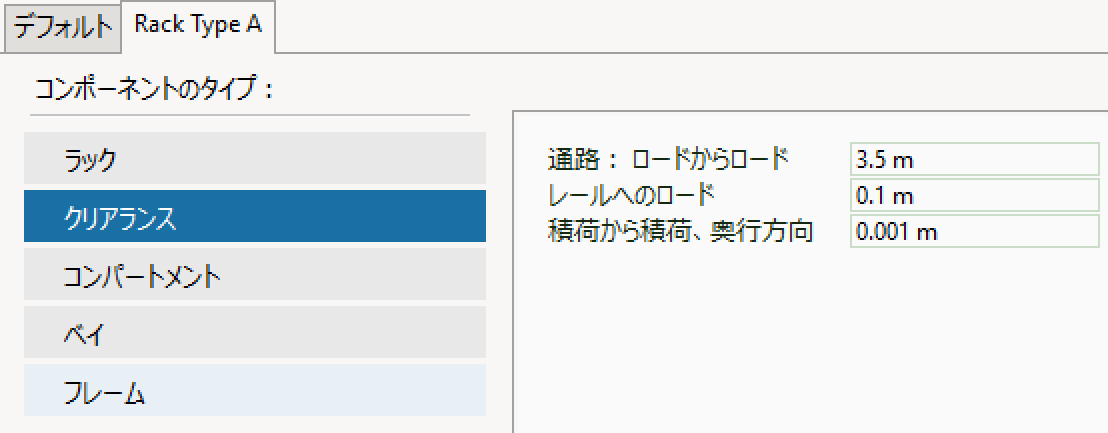

クリアランスのプロパティ

各クリアランスプロパティの概要については、この表を確認してください。

コンパートメント

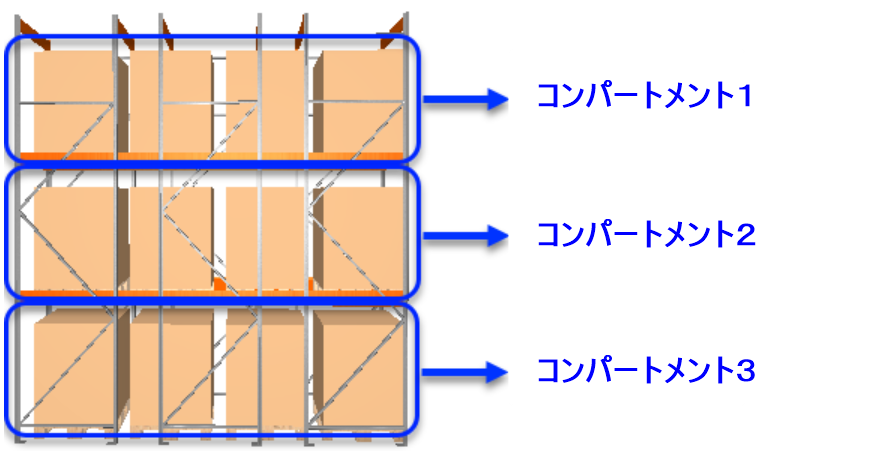

コンパートメント(レベルとも呼ばれる)は荷物を保管するスペースで、水平コンポーネント(ビーム)と垂直/直立コンポーネント（フレーム）で構成されます。

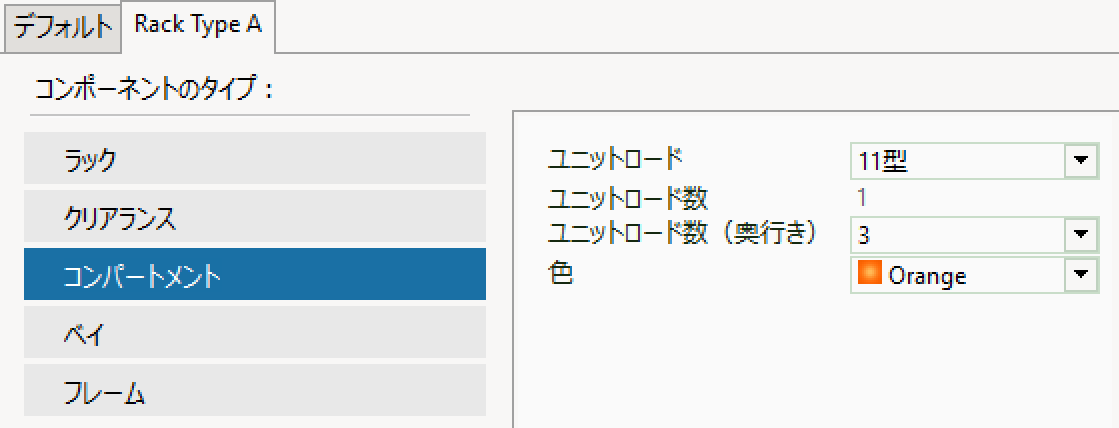

コンパートメントのプロパティ

各コンパートメントプロパティの概要は、この表を確認してください。

ベイ（区画）

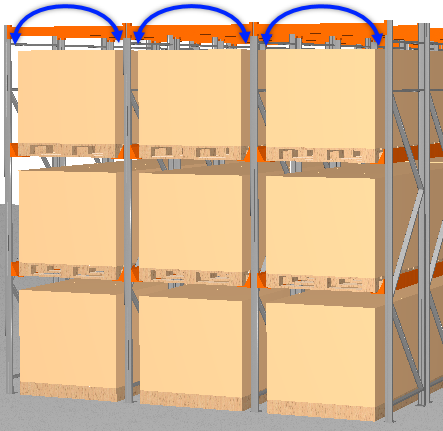

ベイは、 2 本の支柱の間に積み重ねられたコンパートメントのセットです。

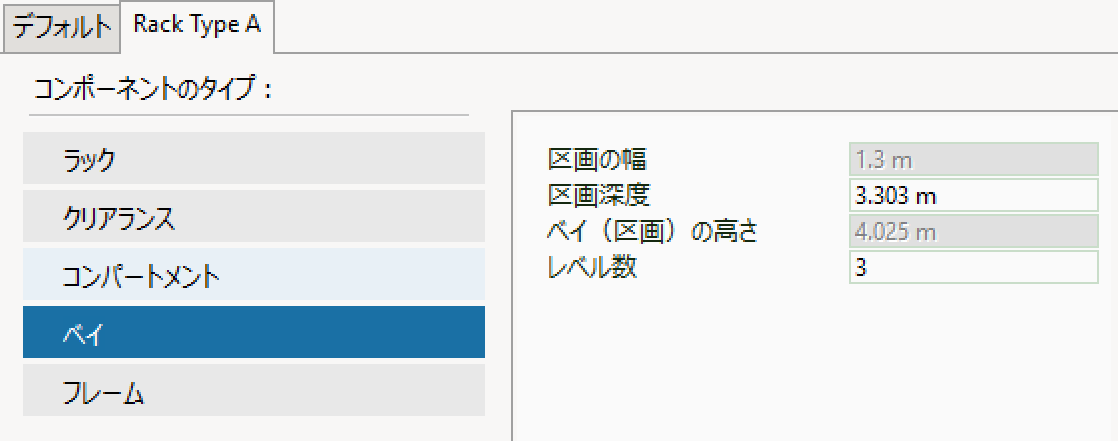

ベイ（区画）のプロパティ

各ベイプロパティの概要については、この表を確認してください。

フレーム

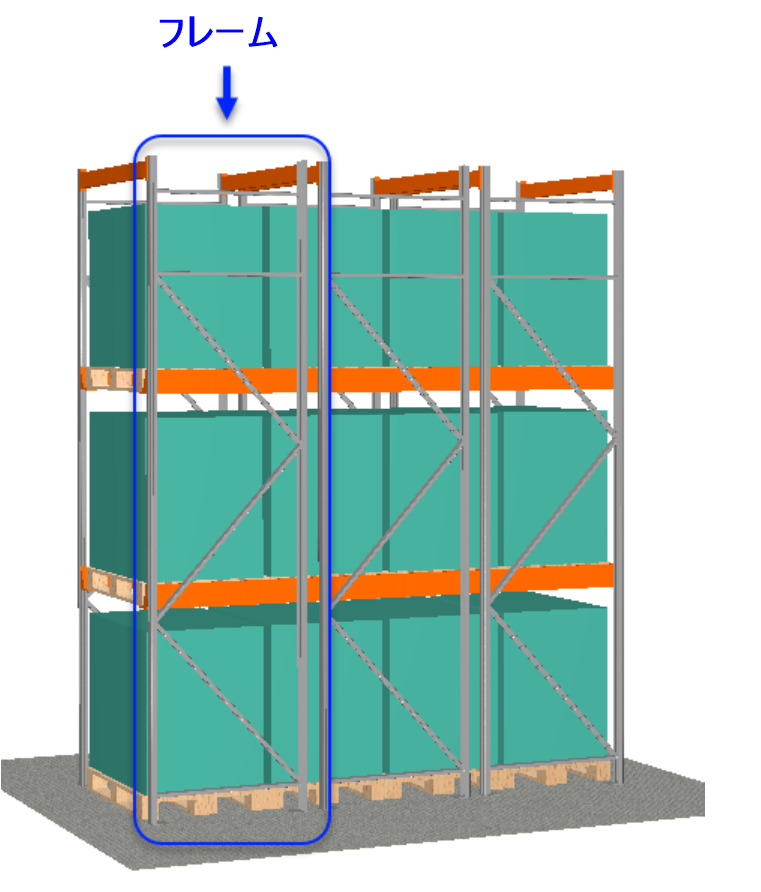

フレームは、保管されている荷物の重量を地面に伝える、ラックシステムの垂直/直立コンポーネントです。通常、フレームは 2つの垂直材、2 つの垂直材を支える支柱、およびフットプレートで構成されます。

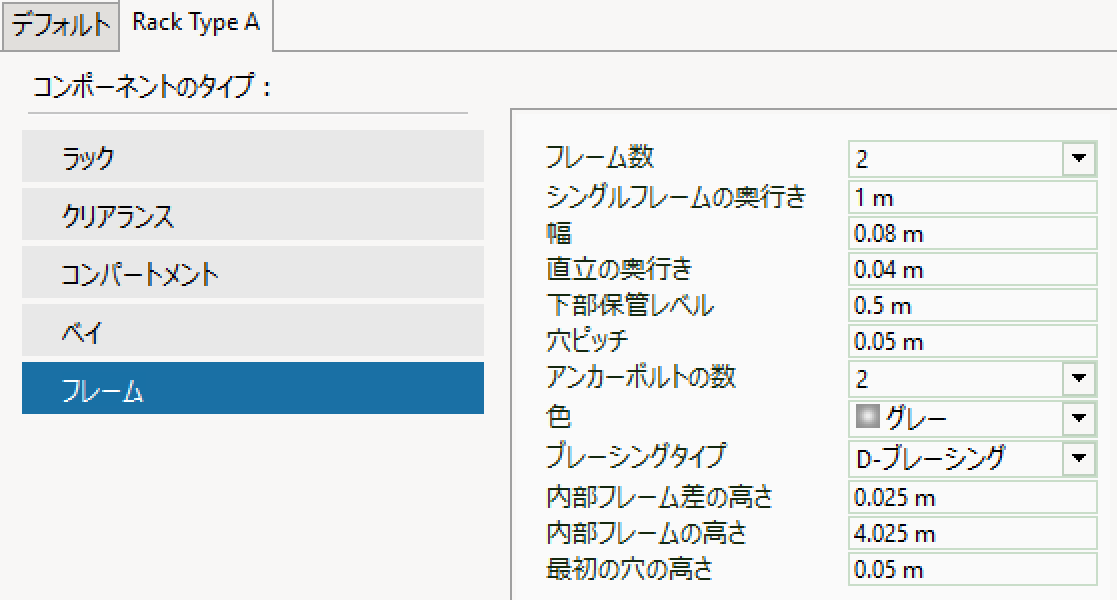

フレームのプロパティ

各フレームプロパティの概要については、この表を確認してください。
