Essential Deep Racking エクステンションについて詳しく知るために、まずは、この記事を参照してください。

CET Material HandlingとEssential Deep Racking エクステンションのインターフェイス

インストールとコンポーネントタブ

画面の左側から Essential Deep Racking エクステンションのコンポーネント タブを探します。タブでは青色のディープラックフレームのアイコンが表示されます。

• タブをクリックして、エクステンションの表示モードとコンポーネント セクションを表示します。

コンポーネントセクション

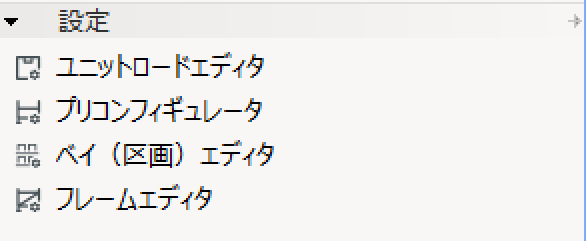

設定

効率的な作図を行うために、作図開始の前にプロジェクトの要件を確認し、下記のエディタで十分な時間をかけて、必要な製品と仕様を事前に設定してください。

各エディタの役割

• ユニットロードエディタは、 作図に必要なユニットロードを作成/編集できます。

• プリコンフィグレータ は、ラックのコンポーネントとプロパティを設定します。

• ベイ エディタ は、ベイ（区画）のプロパティに関する仕様の詳細を作成/編集できます

•フレーム エディタは、フレーム タイプに関する仕様の詳細を作成/編集できます。

メインコンポーネント/主要部品

これらのツールを使用して、図面内でディープ ラック システムを作成／編集できます。

メインコンポーネント/主要部品の種類と機能は以下の通りです。

アイコン	名前	機能
	列を挿入	プリコンフィグレータの設定に基づいて列と通路を追加します
	ユニット ロード	既存のユニットロードをユニットロードエディタで指定した 仕様に置換します
	列を回転	選択した列を180 度回転させます

プロテクタ

以下のプロテクタを追加して防護性／安全性を高めることができます。

さまざまなタイプのプロテクタ

アイコン	名前	機能
	支柱 ガード	通路に面する中間フレーム脚を保護します
	コーナー ガード	交差路に面するフレーム脚を保護します
	サイド ガード	通路端のフレーム脚に使用して、交差する通路に面する土台と脚を保護します
	ガイド レール	機器がラックに接触しないように使用し、防護性／効率性を向上させます。
	サイド フェンス	交通量の多いエリアでの防護を強化するために、 通路端のフレーム脚に金属フェンスを追加します

ツール

プロジェクトに説明文や立面図を追加できます。

ツールとその機能

アイコン	名前	機能
	説明文	列番号、寸法、位置、数量などのユニットロード情報を 表示する表を生成します
	立面図	編集/印刷できる立面図ビューを作成します

スプレッドツール

選択したラックの設定をコピーして、ほかのラックに適用できます。

スプレッド ツールとその機能

アイコン	名前	機能
	列をピックアップ	選択したラック/列全体の設定をコピーして、別のラック/列に適用します
	ベイを ピックアップ	選択したベイの設定をコピーして、別のベイに適用します
	レベルを ピックアップ	選択したレベルの設定をコピーして、別のレベルにに適用します
	フレームを ピックアップ	選択したフレームの設定をコピーして、別のフレームに適用します
	ユニットロードを ピックアップ	選択したユニット ロードの設定をコピーして、別のユニットロードに適用します

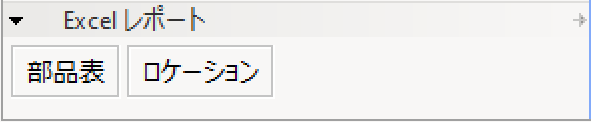

Excelレポート

作図した製品に関する情報をエクスポート／保存します。

Excel レポートとその機能

アイコン	名前	機能
	部品表	計算に表示される情報をエクスポートします
	ロケーション	説明文に保存されている情報をエクスポートします

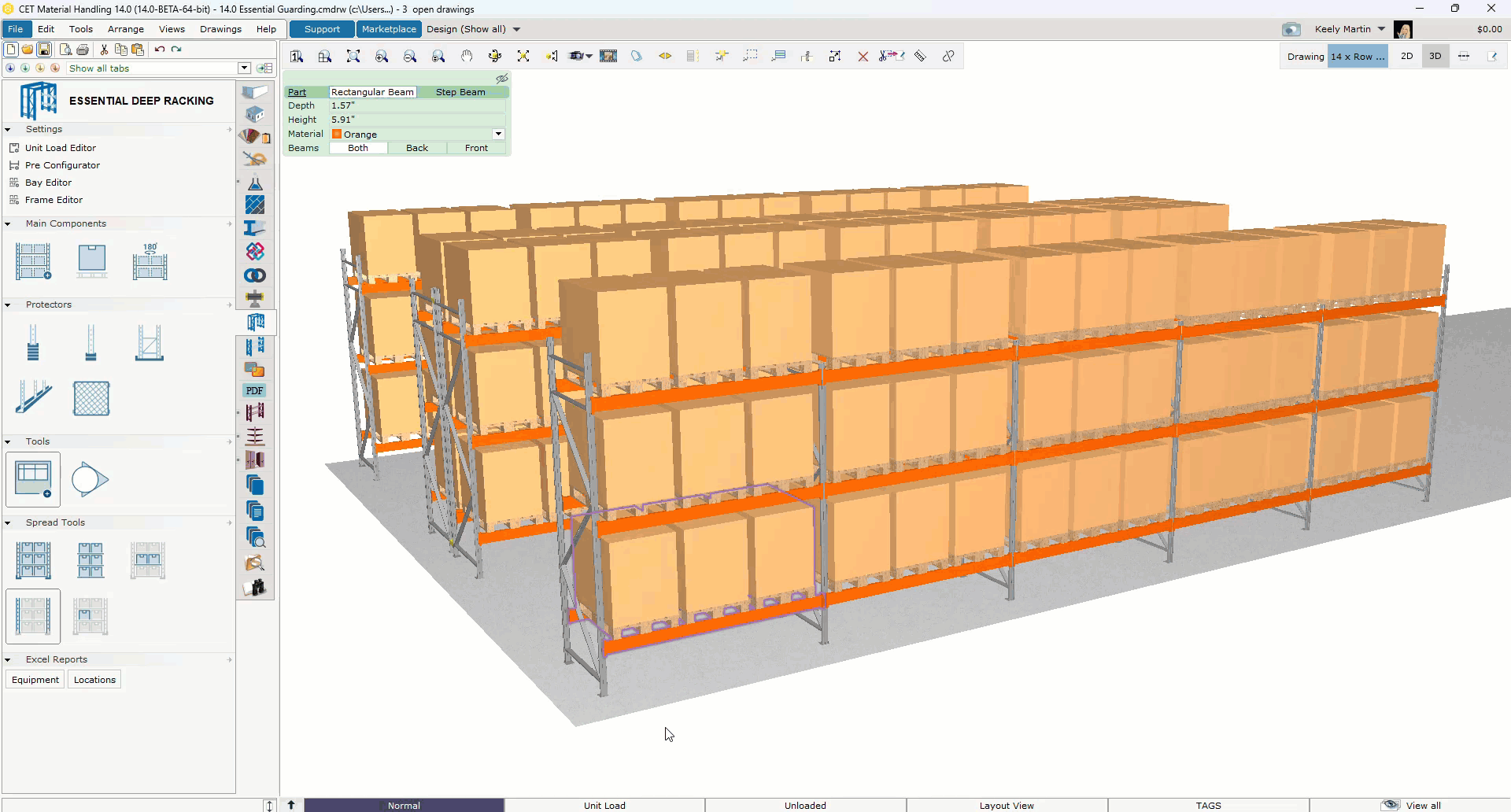

クイックプロパティ

グリーンのクイックプロパティを使用すると、作業中に製品仕様を迅速かつ効果的に変更できます。このボックスは、エクステンション内でオブジェクトやツールを選択し、図面内のオブジェクトをクリックすると表示されます。

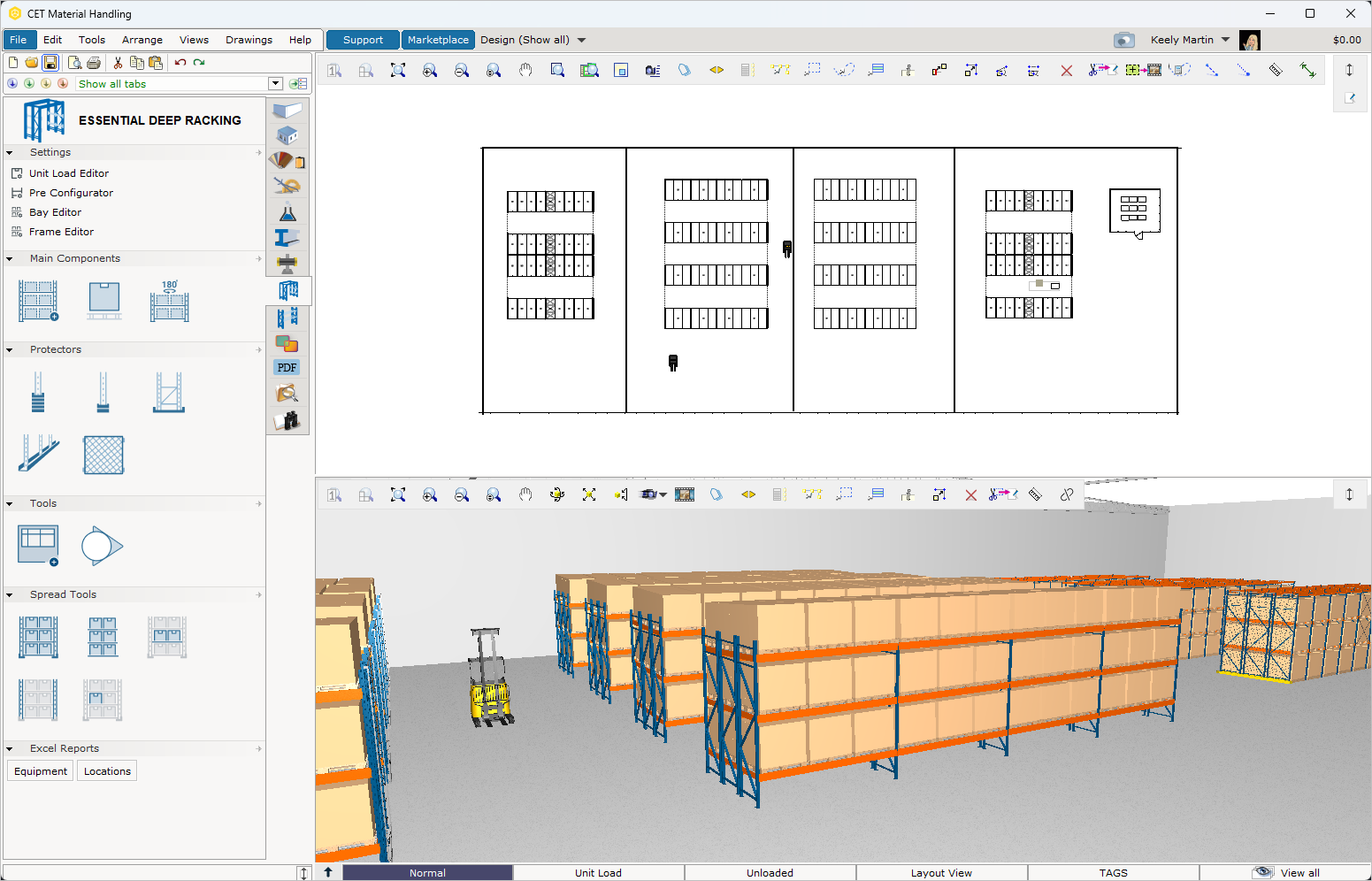

ビューモード

ビューモードを使用すると、プロジェクト内のオブジェクトの表示/非表示を制御できます。表示モード オプションは、CET の下部、2D/3D 描画スペースのすぐ下にあります。これらはエクステンション毎に異なる場合があります。Essential Deep Rackingエクステンション では、独自の表示モードが導入されています。

各表示モードの利用方法

• ユニットロードー編集では、ユニット ロード オブジェクトを「ロック解除」して、簡単に編集できます。プロジェクト内のユニット ロードのみにフォーカスして作業する場合に使用します。

•ユニットロードOFF（取り出し）では、ユニットのロードを非表示にし、フレームのみが表示されるようにします。フレームタイプや同様のプロパティにフォーカスして作業する場合に使用します。

• レイアウト表示 では、 Essential Deep Rackingエクステンションに関連付けられたすべての 2D/3D オブジェクトが非表示になり、図面上の製品の設置面積と一致する灰色の影のみが表示されます。このビューは、空間設計およびレイアウトの作成時に使用します。
