ユニットロードエディタについて

ユニットロードエディタは、プロジェクトに必要なユニットロードを作成・編集するために使用します。ユニットロードエディタ を使用するメリットは次のとおりです。

• ユニットロードのタイプ、寸法、重量、色をカスタマイズできます
• ユニットロードのプロパティを図面内の製品に適用できます

• カスタマイズしたユニットロードプロパティの再利用や名前変更が可能です

単位積載量＝ユニットロード とは、保管および輸送のために多数の個別の品目を組み合わせた集合体のサイズを指す用語です。たとえば、パレットは、マテリアルハンドリングで頻繁に使われるユニットロードの一つです。

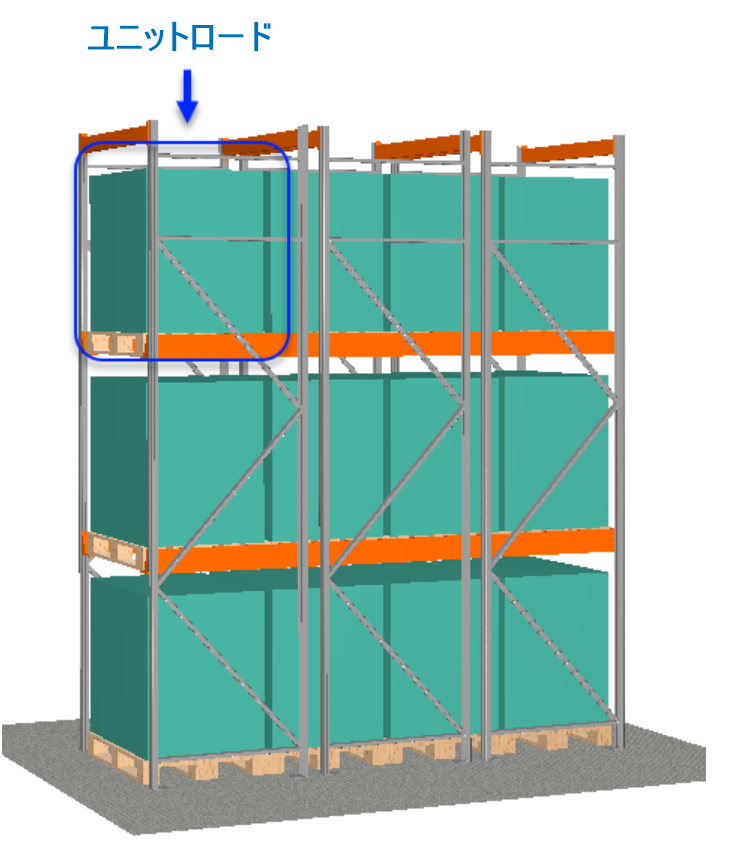

青い四角形は１つのユニットロードを参照します。このラックには、合計12 個のユニットロードがあります。

ユニットロードの種類

ユニットロードエディタには、 事前に設定されたテンプレートが用意されています。
代表的なユニットロード テンプレートには次のものがあります。

• カートン は通常、商品の梱包に使用されます
• JP パレット には、標準的な日本のパレットタイプ/サイズが含まれます
• EU パレット には、標準的なヨーロッパのパレットタイプ/サイズが含まれます
• NA パレット には北米のパレット タイプ/サイズが含まれます
• その他のパレット にはさまざまなパレットが含まれます
• トート は入れ子にして積み重ね可能な収納コンテナです

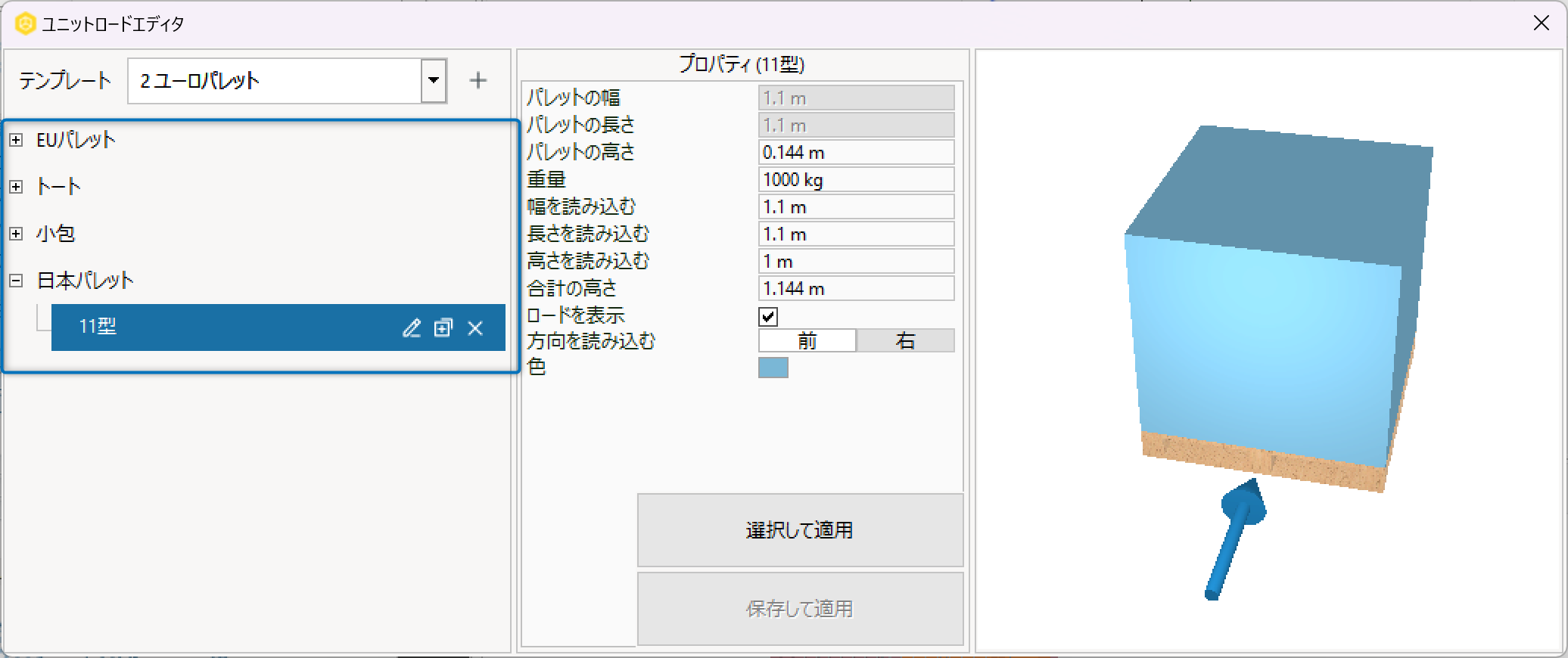

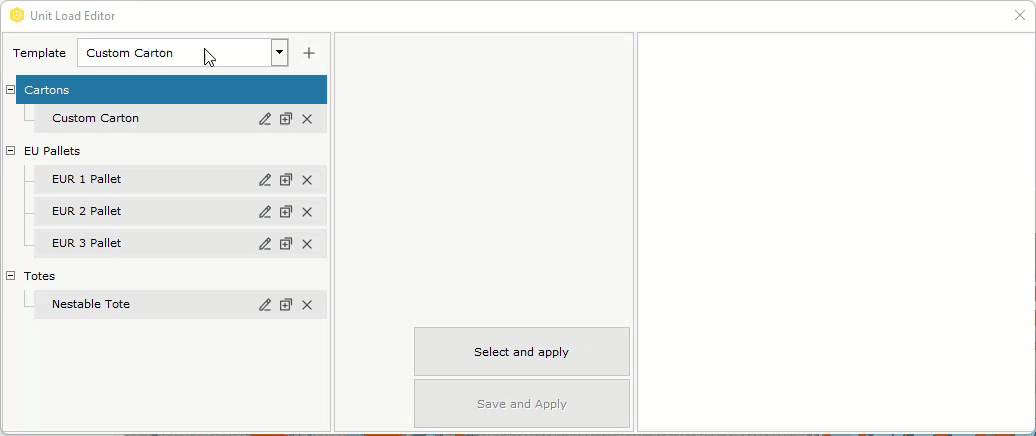

事前定義されているユニットロードを選択するには、ドロップダウンメニューをクリックしリストを展開してください。+/- ボックスをクリックすると、テンプレートリストを展開/折りたたむことができます。

ユニットロード（単位読み込み）エディタの操作

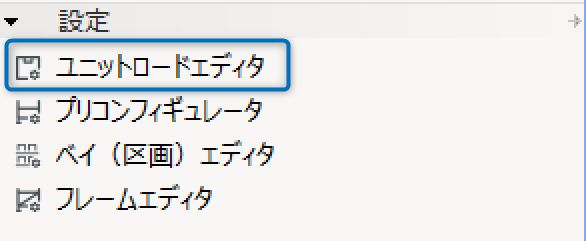

ユニットロード エディタを開くには、設定 コンポーネント セクション でユニットロード エディタをクリックします。

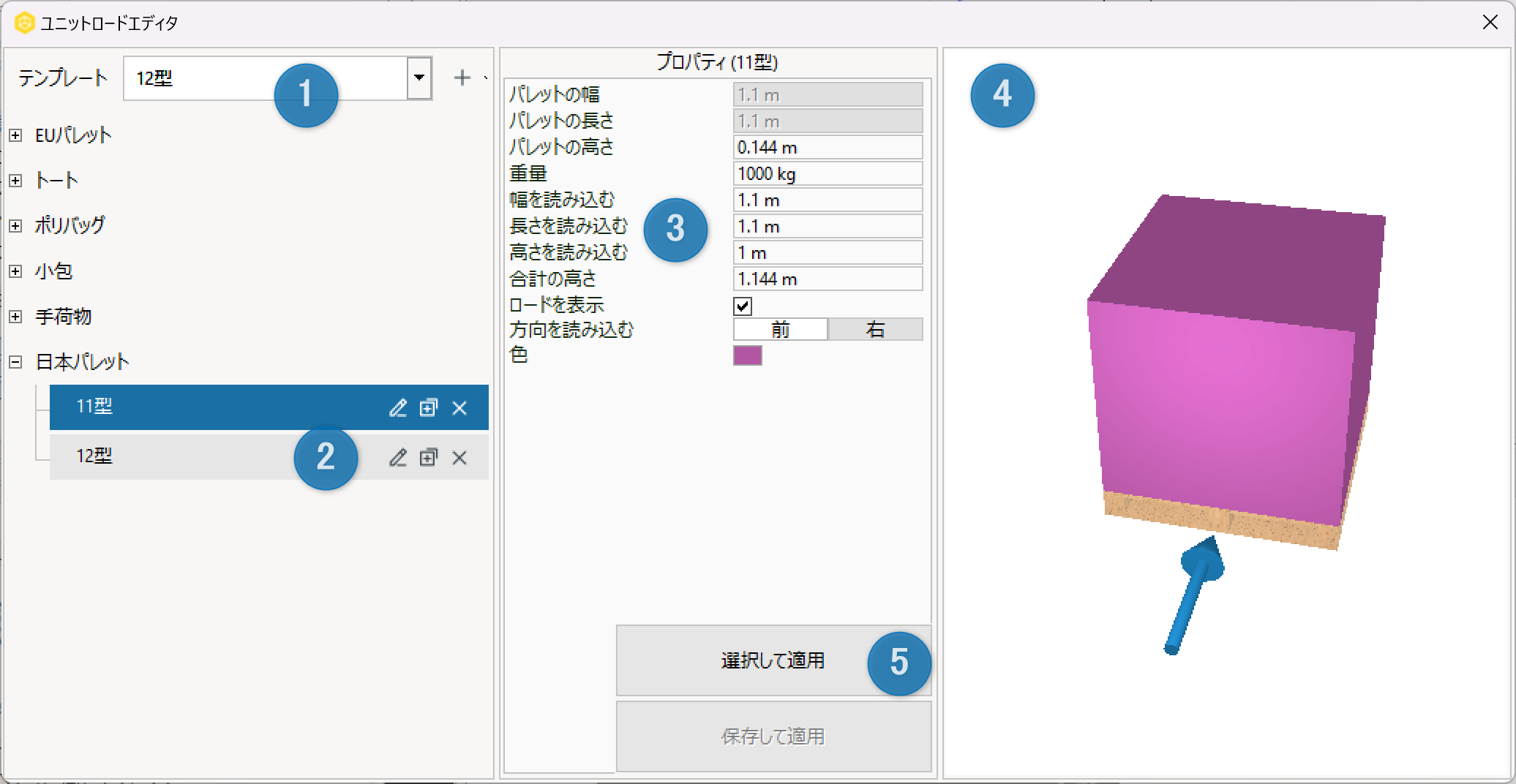

① テンプレートのドロップダウンには、カートン、EUパレット、北米パレット、日本パレット、その他パレット、トートなど、デフォルトのユニットロードカテゴリのリストが表示されます:。

• • • ユニットロードカテゴリ左側の+をクリックするとカテゴリが展開され、各ユニットロードタイプが表示されます。
    • 追加したいユニットロードを選択後、右側の ボタンをクリックすると、選択したユニットロードタイプが②のリストに追加されます。

② ユニットロードタイプがこの領域にリストされます。

• • •   ボタンは、名前を編集できます。
    •   ボタンは、コピーを作成します。
    •   ボタンはユニットロードタイプをリストから削除します。

③ プロパティセクションでは、幅、長さ、高さ、重量、荷重方向、および色を編集できます。

④ プレビュー ウィンドウでは、スクロールインおよびスクロールアウトしてズームできます。クリックしたままにすると、オブジェクトを回転できます。このオブジェクトは現在のプロパティ設定を反映し、変更があれば更新されます。

⑤ 選択して適用では、選択したユニットロードの設定を図面に適用します。その際、図面を更新しやすいように一時的にユニットロードエディタが閉じられます。保存して適用も同様で、この場合はウィンドウを閉じる前に変更を保存します。キーボードの ESC ボタンを押してコマンドを終了すると、ユニットロード エディタに戻ることができます。

ユニットロードの作成と適用

新しいユニットロードタイプの作成方法は、次の通りです。

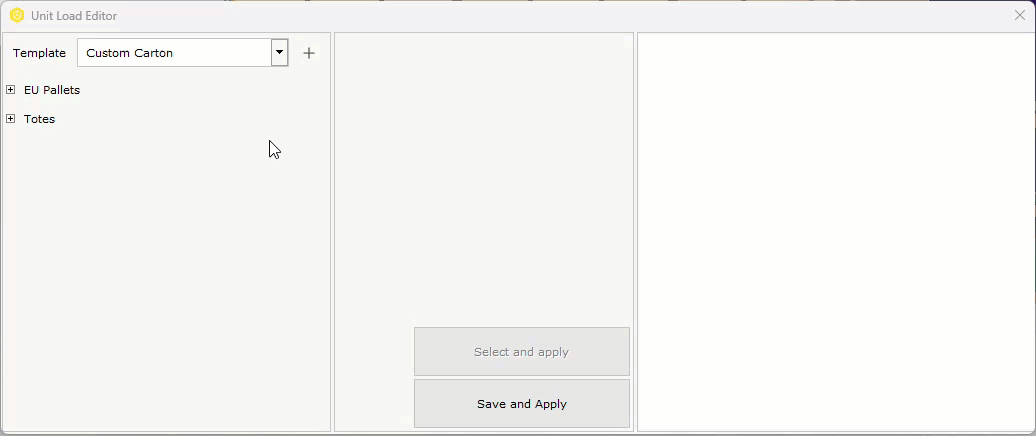

1. テンプレートのドロップダウンメニュー から、新しいユニットロードを追加します。

   • ドロップダウン リストから作成するユニットロードのタイプを選択します。
2. テンプレートの ボタンをクリックして 、選択したテンプレートをリストに 追加します。
3.   ボタン をクリックしてユニットロードの名前を変更します。

   •  ボタンをクリックして既存のユニットロードタイプをコピーします。
   • ボタンをクリックして既存のユニットロードタイプを削除します。
4. プロパティセクションを使用して 設定を追加・変更します。
5. 保存して 適用をクリックします。

新しいユニットロードタイプを図面上のラックに適用する方法は、次の通りです。

1. 選択して適用をクリックして、新しいユニットロードを適用します。

   • 更新対象のユニットロードを見つけます。
   • 更新対象のユニットロードをクリックし、新しいユニットロードタイプに置き換えます。
2. ESC キーを押してコマンドを終了し、ユニットロードエディタに戻ります。

ユニットロードエディタを使用すれば、さまざまなユニットロードタイプを作成・編集できます

ユニットロードの編集と適用

既存のユニットロードタイプの編集方法は、次の通りです。

1. 編集する既存のユニットロードタイプを選択してください。

   • 編集するテンプレートのドロップダウンの下にあります。
2.   ボタン をクリックしてユニットロードの名前を変更します。

   • ボタンをクリックして既存のユニットロードタイプをコピーします。
   • ボタンをクリックして既存のユニットロードタイプを削除します。
3. 設定情報を編集するには、プロパティセクションを使用します。
4. 保存して適用をクリックします。

既存のユニットロードを選択して、名前や設定を編集します

編集したユニットロードタイプを適用する方法は、次の通りです。

1. 希望のユニットロードタイプを選択してください。
2. 選択し て 適用をクリックして、新規/既存のユニットロードを適用します。

   • 図面から更新対象のユニットロードを見つけます。
   • 対象のユニットロードをクリックし、新しいユニットロードタイプに置き換えます。
3. 3. ESC キーを押してコマンドを終了し、ユニットロード エディタに戻ります。
