目的

响应监视器的作用是显示用户操作CET的响应时间。该工具协助跟踪记录用户在进行某些任务/操作时所需时间，同时帮助测量用户操作系统时系统响应的时间间隔。该工具有助于评估不同CET版本的表现。

设置

用户依据设置按键进行操作，响应监视器对话框中将会记录这些操作。‘标准设置’部分由在CET中常见的用户操作组成，这包括例如块、组和冻结、保存和加载、撤销和重做。

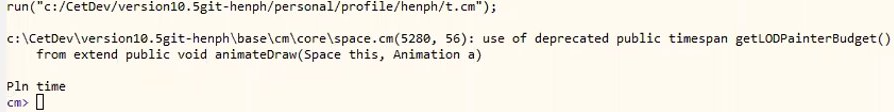

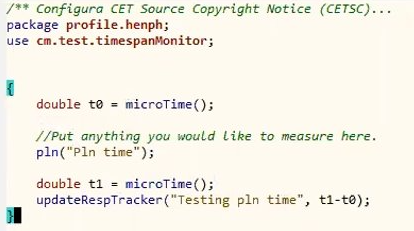

用户定义跟踪’属于特殊用户操作，是由开发人员增加的，该设置会在响应监视器对话框中对操作进行跟踪。用户定义跟踪的一个例子，将楼层添加到绘图中，来跟踪活跃楼层之间的转换以及可见楼层切换所需的时间。

无QA脚本程序下使用响应监视器

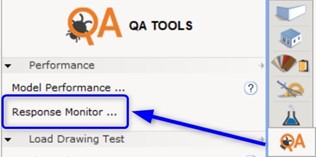

1. 点击‘响应监视器…’






2. 响应监视器对话框将出现。

   该对话框必须保持打开状态才能跟踪响应时间。

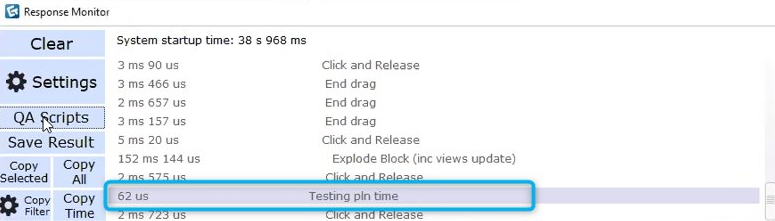

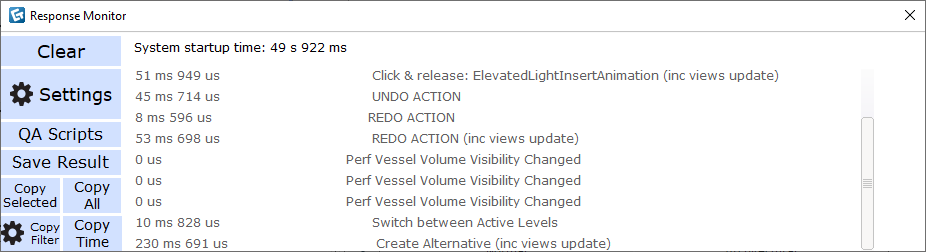

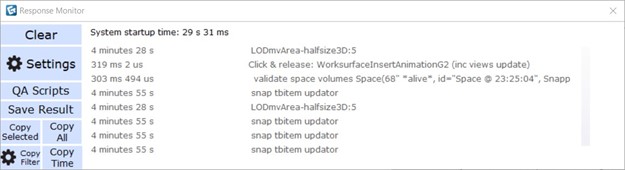

3. 执行用户操作，例如在绘图中插入模型、复制、拷贝和粘贴、创建备选。响应监视器将会记录操作执行以及视图更新所用的时间。

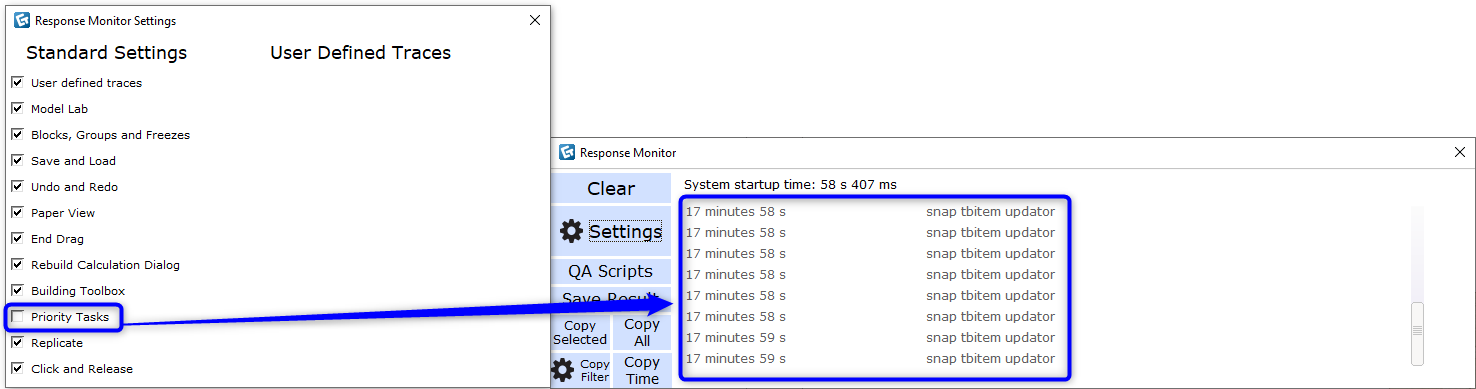

   取消选中设置对话框中的‘Priority Task’以移除‘snap tbitem updator’的踪迹。

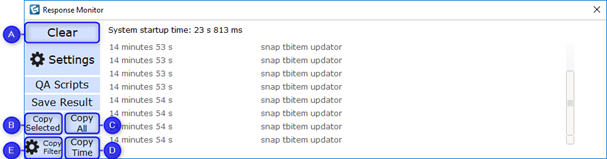

4. 在响应监视器中，您可以使用可用按钮来进行多个操作。




   A. 清除 — 清除对话框中的所有结果。

   B. 复制选定 — 复制选定行的结果。

   C. 复制所有 — 复制对话框中的所有结果。

   D. 复制时间 — 仅复制结果的时间。如果没有选定行，那么将复制所有行的时间。

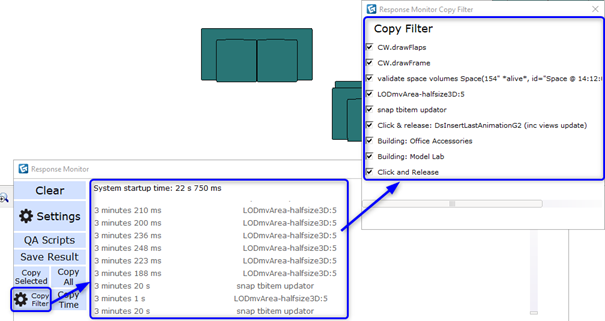

   E. 拷贝筛选 — 筛选对话框中当前要复制的结果。请注意，不会将对话框中显示的结果进行更新用以反映筛选情况。

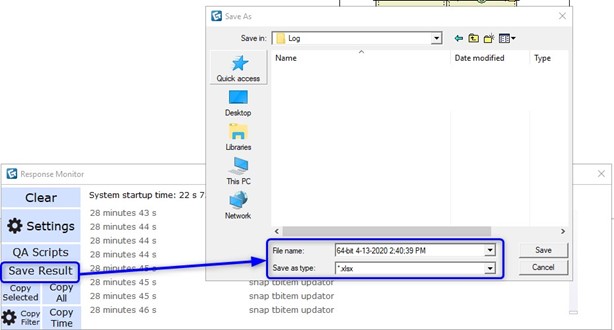

5. 然后可以单击‘保存结果’按钮，将结果保存到Excel文件中。可以指定结果的保存位置，也可以将其保存在默认位置C：\users\[user]\documents\CET Documents\response monitor\log。

   默认文件名根据[‘CET版本’‘创建日期’‘创建时间’]生成。

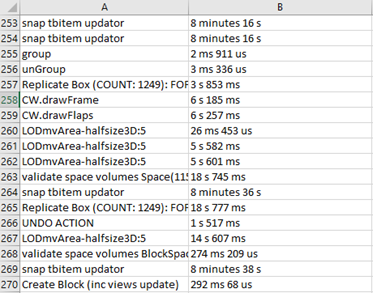

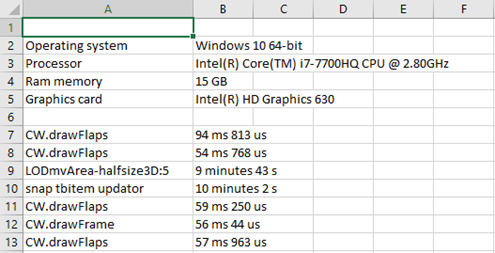

   Excel文件将包含响应监视器对话框中的结果，以及用户在执行测试时使用的操作系统、处理器、RAM内存和显卡等附加信息。



QA脚本程序

QA脚本程序可以在响应监视器对话框中找到。此工具能以可重用脚本程序(.xml)的形式创建一组标准测试，在进行性能测试时，这些脚本程序能够自动运行。

与QA脚本程序一起使用响应监视器

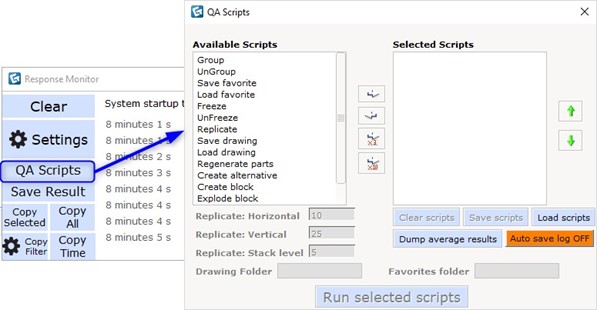

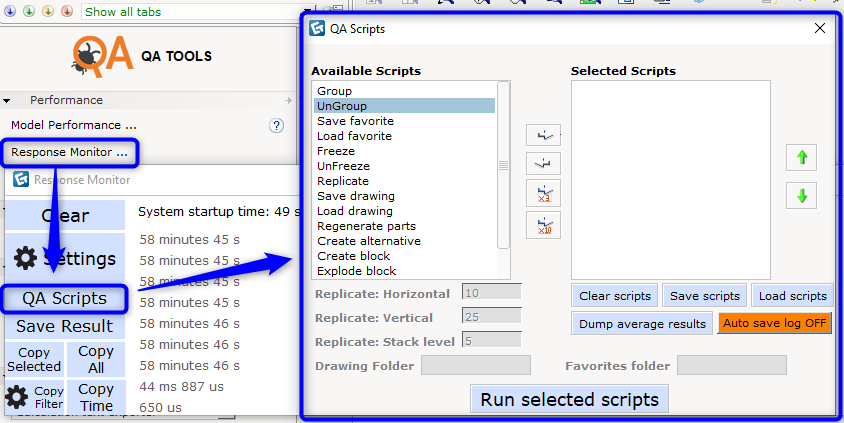

1. 点击‘响应监视器…’并点击对话框中的‘QA脚本程序’按钮。

   响应监视器对话框必须保持打开状态才能跟踪响应时间。

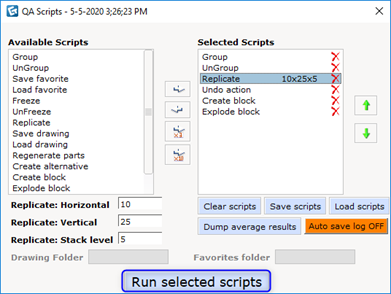

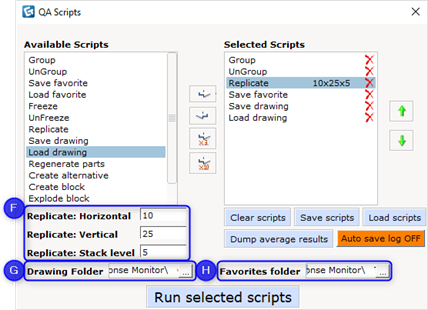

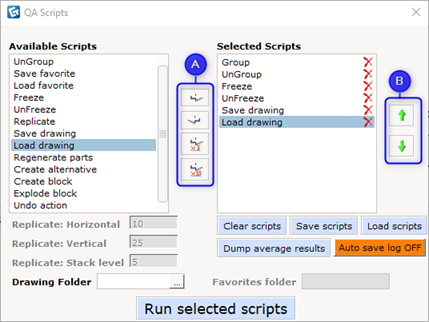

2. QA脚本程序对话框中有‘可用脚本程序’和‘选定脚本程序’的列表。可用脚本程序是潜在的用户操作列表，而选定脚本程序是您希望包含在测试运行中的操作列表。在对话框中，有数种可以编辑选定脚本程序的方法。




   A. 箭头按钮 — 用于在可用脚本程序和选定脚本程序之间移动脚本程序。箭头按钮还包括和用于批量向所选脚本程序中添加脚本程序。

   您可以通过选择每个选定脚本程序旁边的按钮来删除脚本程序。

   B. 排序按钮 — 用于对要先执行的操作进行排序。排序是在选定脚本程序中从上到下开始。

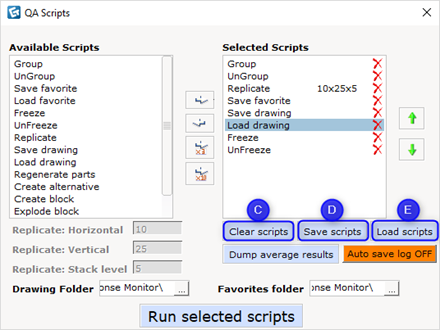

   C. 清除脚本程序 — 清除“选定脚本程序”部分中的所有脚本程序。

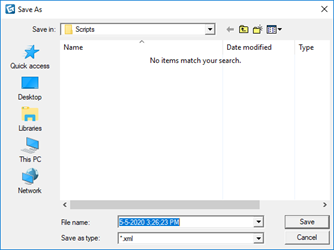

   D. 保存脚本程序 — 将“选定脚本程序”部分中的所有脚本程序按其确切顺序保存为 .xml文件。

   默认文件名根据[‘创建日期’‘创建时间’]生成。

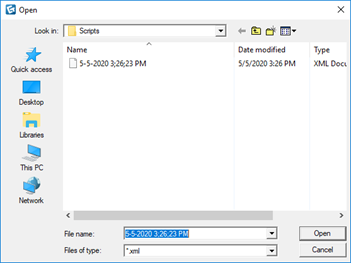

   E. 加载脚本程序 — 从 .xml文件加载先前保存的脚本程序。



   如果将复制、加载/保存绘图和加载/保存收藏夹操作选择到“选定脚本程序”部分，则可以自定义这些操作。



   F. 复制设置 — 对绘图中的所有模型执行的水平(x)、垂直(y)和堆栈水平(z)的复制次数。

   G. 绘图文件夹 — 执行保存绘图和加载绘图脚本程序时要保存/加载绘图的位置。

   H. 收藏夹文件夹 — 执行保存收藏夹和加载收藏夹脚本程序时要保存/加载收藏夹的位置。



3. 选择‘运行选定脚本程序’以自动执行‘选定脚本程序’部分中的操作。




   选择‘运行所选脚本程序’后，该工具将进行多项检查，以确保脚本程序序列是安全的/有逻辑的。例如，连续复制的脚本程序将导致绘图过大，因为绘图中的所有模型都将在每个复制操作完成后复制。同样，当绘图中不包含任何块时，无法在创建块操作之前执行分解块的操作。

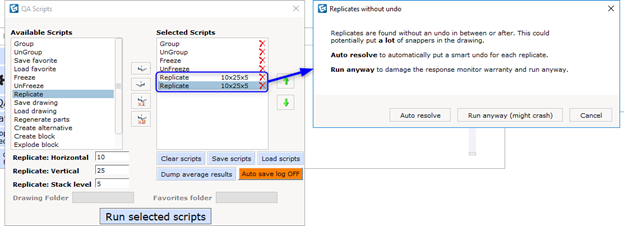

   如果该工具检测到序列存在问题，将出现一个对话框，供您选择以下操作。

   • 自动解决 — 该工具将尝试在选定脚本程序之前/之后添加一个脚本程序，以确保操作序列是有效的，也为避免系统崩溃。
   • 无论如何都要运行（可能会发生系统崩溃）— 继续按照选择的订单运行选定脚本程序中的脚本程序。
   • 取消 — 操作已中止，不运行任何脚本程序。



4. 执行每个操作所需的时间将在响应监视器对话框中列出。

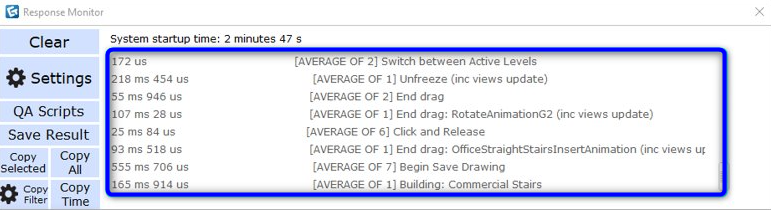

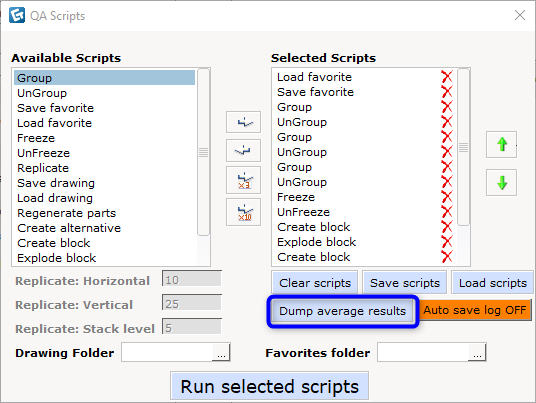

   您可以单击QA脚本程序对话框中的‘转储平均结果’按钮来获取特定操作的平均时间。







5. 然后可以单击‘保存结果’按钮，将结果保存到Excel文件中。可以指定结果的保存位置，也可以将其保存在默认位置C：\Users\[user]\Documents\CET Documents\Response Monitor\Log。

   默认文件名根据[‘CET版本’‘创建日期’‘创建时间’]生成。



   Excel文件将包含响应监视器对话框中的结果，以及用户在执行测试时使用的操作系统、处理器、RAM内存和显卡等附加信息。

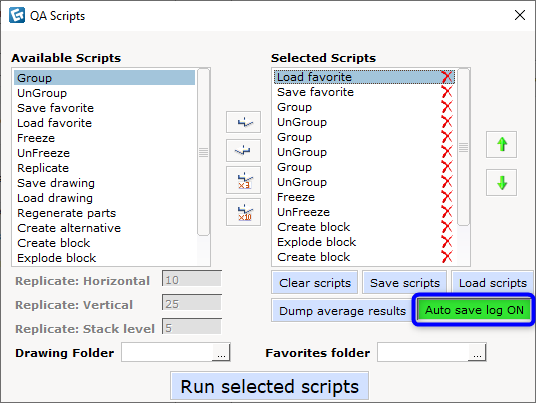

   在QA脚本程序对话框中，有一个选项可以在运行选定脚本程序后‘自动保存日志’，结果将自动保存为C:\Users\[user]\Documents\CET Documents\Response Monitor\Log\Autosave。



一般注意事项

• 为了比较不同版本，建议每个版本​使用相同的收藏夹或绘图文件。
• 为了获得更准确的结果，请将该操作多次重复，获得所用的平均时间​。
• QA脚本程序的结果可能与实际使用情况有所不同，特别是选定脚本程序包含多个脚本程序​时。这是因为CET在不间断地执行每个操作/脚本程序。
