目的

该工具帮助用户了解图纸中模型的多边形预算，并会指出由于缺少细节程度而可能导致性能问题的模型。

工作流程

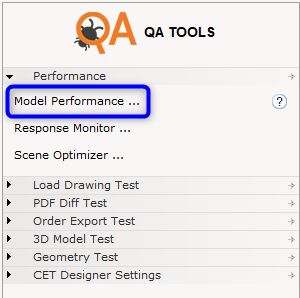

1. 将要测试的模型放置到图纸中，然后打开“模型性能”的对话框。




   如果已从图纸中添加或删除模型，请单击右侧栏上的“更新”按钮以更新“模型性能”对话框中的列表。

   单击“清除”将从图纸和“模型性能”对话框中删除所有模型。






2. “模型性能”对话框将以图纸中使用的模型信息进行更新。对话框中的每个选项卡都会显示模型图像的不同信息。

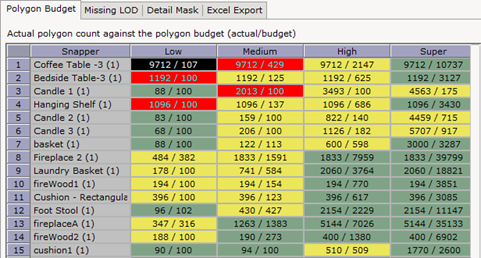

   多边形预算

   该表显示了每个模型详细程度（LOD）与多边形预算的实际多边形计数。

   • 绿色 — 实际低于预算
   • 黄色 — 实际略高于预算
   • 红色 — 实际高于预算
   • 黑色 — 实际比预算高得多

   当实际多边形计数高于预算时，在图纸中使用该模型将让CET的性能极有可能受到影响。

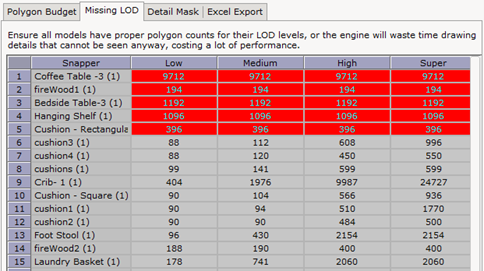

   缺少LOD

   该表突出显示了不同LOD下具有相同多边形计数的模型，表明所有LOD级别都使用了相同的模型，这因此会影响模型在CET中的表现。

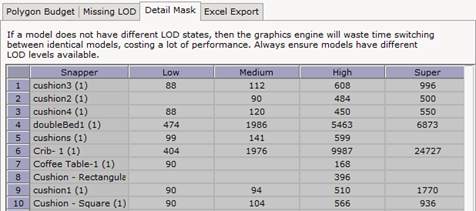

   详细遮板

   此表显示了部分模型，其各个LOD级别里没有特定细节的模型。由于图形引擎将试着在相同模型间切换，可能会引起性能问题。

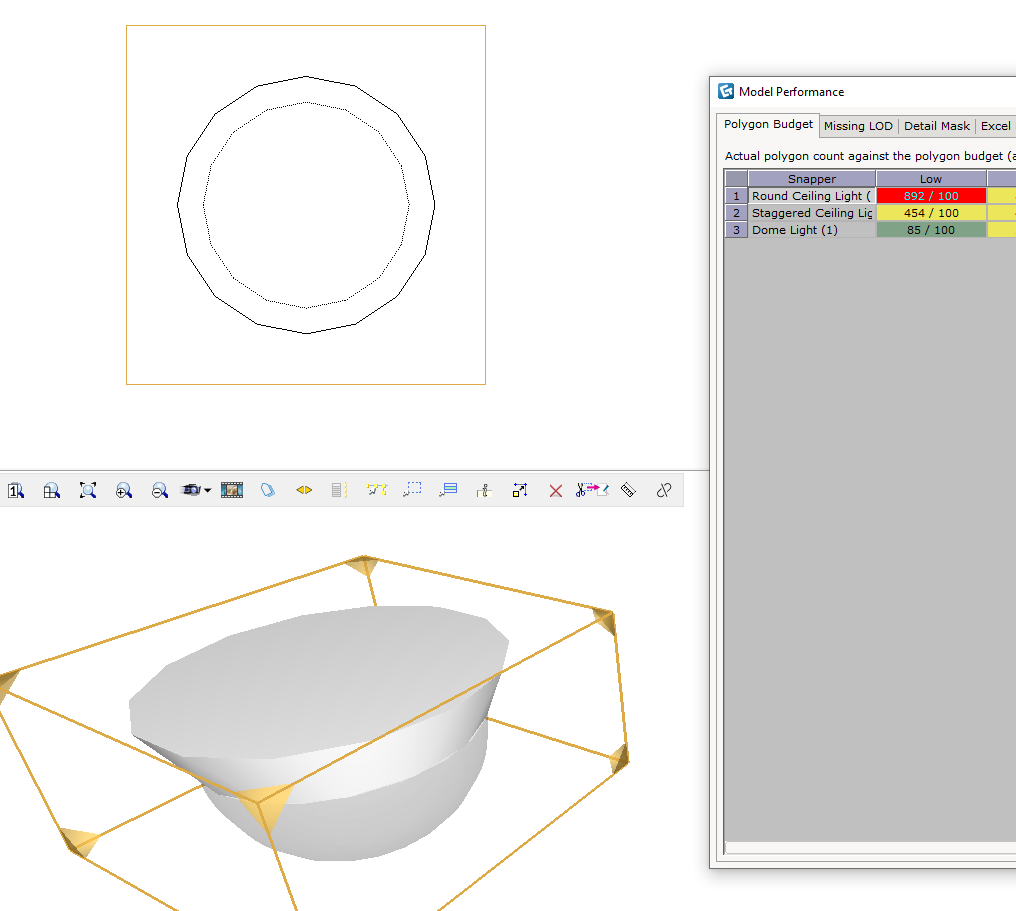

3. 然后，您可以通过双击“Snapper”列下的模型名称导航到该模型，这将会在2D和3D视图中选定模型并显示。

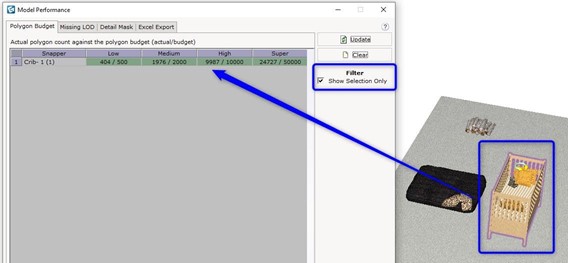

   也可以在图纸中选择模型，并选中“模型性能”对话框中的“仅显示所选项”选项。这将更新对话框，使其仅显示图纸中选定模型的信息。

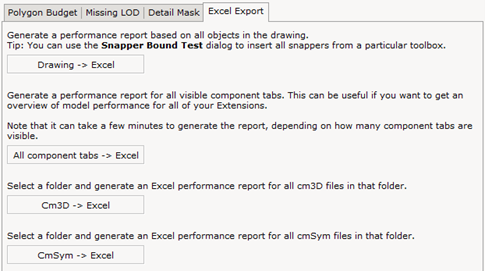

4. 然后，可以从“Excel导出”选项卡将结果导出到Excel表中。




   • 绘图->Excel-导出图纸中当前所有模型的信息
   • 所有组件选项->Excel-从所有可见组件选项卡导出所有模型信息
   • CM3D->Excel-导出指定文件夹目录中所有cm3D模型的信息
   • cmSym->Excel-导出指定文件夹中所有cmSym的模型信息

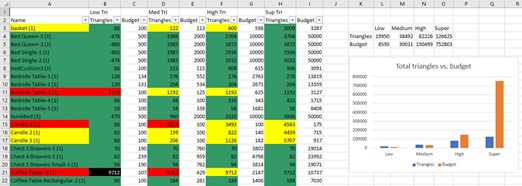

   下列为导出文件示意图。
