目的

此工具用于检查绘图中所有模型的边界。CET中的每一个模型在开发者创建时都有其本地边界。原始边界是模型2D和3D图形的最小边界，而这个原始边界可能不同于本地边界。该工具可用于确保在创建模型时正确指定模型的本地边界，使其不会过大或过小。

工作流程

1. 将要测试的模型放置到绘图中，然后打开“抓取对象边界测试”对话框。

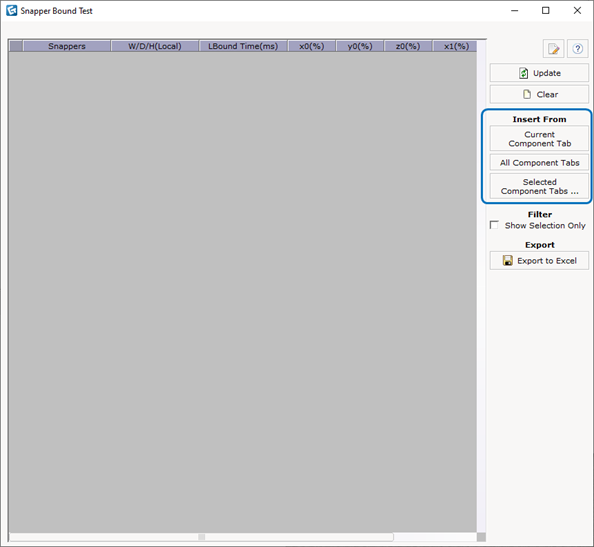

   或者，可以使用右侧栏中“插入来源”部分下的工具，放置当前组件选项卡、所有组件选项卡中的所有模型或多个选定组件选项卡中的模型。



   • 当前组件选项卡 — 放置当前活动组件选项卡中的所有模型
   • 所有组件选项卡 — 放置当前打开的所有组件选项卡中的所有模型

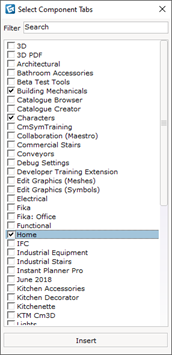

   • 选定组件选项卡 — 显示所有可用的组件选项卡列表，供您多选并将选定选项卡中的所有模型插入到绘图中



   如果已从绘图中添加或删除模型，请单击右侧栏上的“更新”按钮以更新“抓取对象边界测试”对话框中的列表。

   单击“清除”将从绘图和“抓取对象边界测试”对话框中删除所有模型。

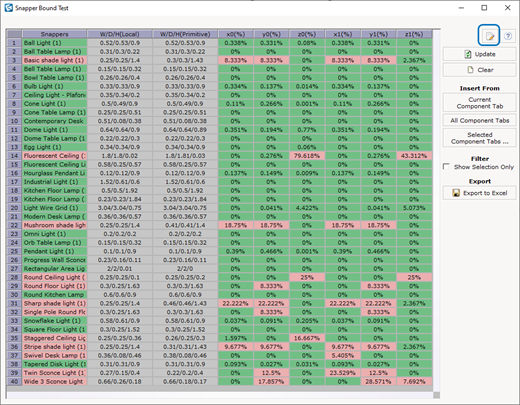

2. 绘图中使用的模型边界信息将更新至“抓取对象边界测试”对话框。在该对话框中，您可以使用按钮筛选要显示的可见列。



   列

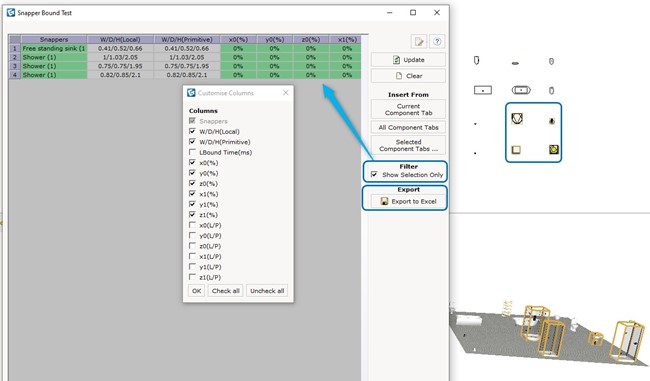

   总共有16列，可以使用“自定义列”按钮自定义显示或隐藏。

   • Snappers — 已放置在绘图中的模型的名称
   • 宽/深/高（本地） — 模型在宽度、深度和高度上的本地边界
   • 宽/深/高（原始） — 模型在宽度、深度和高度上的原始边界
   • 本地边界时间（ms） — 生成边界所需的时间

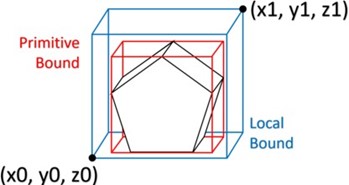

   • x0（%）–z1（%） — 模型在宽度（x）、深度（y）和高度（z）上的本地边界和原始边界坐标的百分比差异
   • x0（L/P）-z1（L/P） — L表示本地边界的坐标，而P表示原始边界的坐标



   单元格颜色

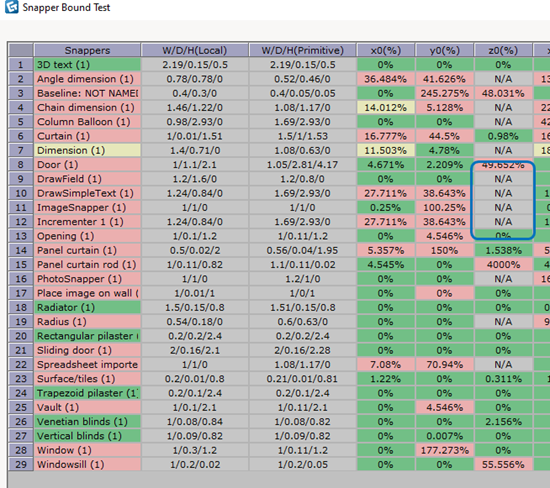

   通过4种不同的单元格颜色，可以区分本地边界和原始边界存在百分比差异的模型。

   • 绿色 — 0~10%差异
   • 黄色 — 11~20%差异
   • 红色 — 差异大于21%，或者当本地边界坐标落在原始边界内时，换句话说，本地边界小于原始边界。
   • Z坐标中的灰色（N/A） — N/A表示模型具有无Z坐标的平面图形表示。



   请注意，单元格的颜色表示本地边界和原始边界的差异。它作为测试人员的参照或建议，并不表示模型的边界一定是错误的。某些模型的边界可能因特定目的（如更容易选择）而比推荐模型略大。如：尺寸线、2D线。

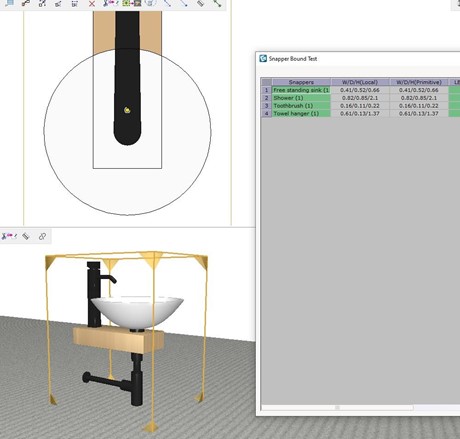

3. 然后，可以通过双击“Snapper”列下的模型名称导航到该模型，从而将2D和3D视图显示到选定模型。

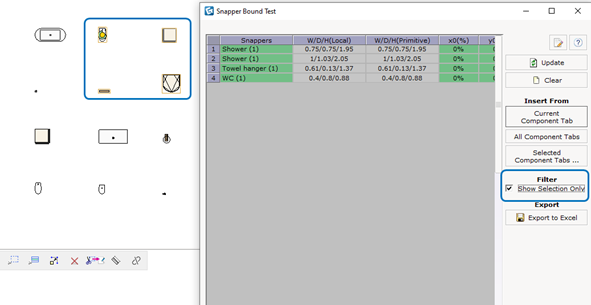

   也可以在绘图中选择模型，并选中“抓取对象边界测试”对话框中的“仅显示所选项”选项。这将更新对话框，使其仅显示绘图中选定模型的信息。

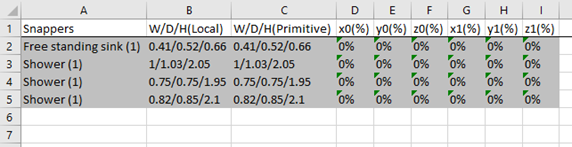

4. 然后，通过单击“导出到Excel”按钮，可以将结果导出到Excel工作表。生成的Excel将遵循选定的筛选和自定义列设置。
