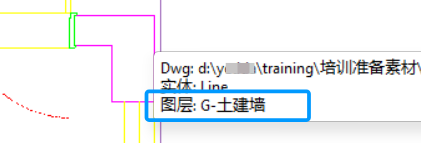

AutoCAD绘图由多个以不同图层排序的实体（绘图中对象的AutoCAD术语）组成。将鼠标指针悬停在实体上时，将出现求助本文，告知实体属于具体哪图层。

右键点击导入的dwg/dxf绘图，然后从上下文菜单中选择AutoCAD（dwg/dxf）图层，打开同名对话框。将在此找到导入的AutoCAD绘图中各图层列表。在此对话框，还可对各图层进行进一步更改。

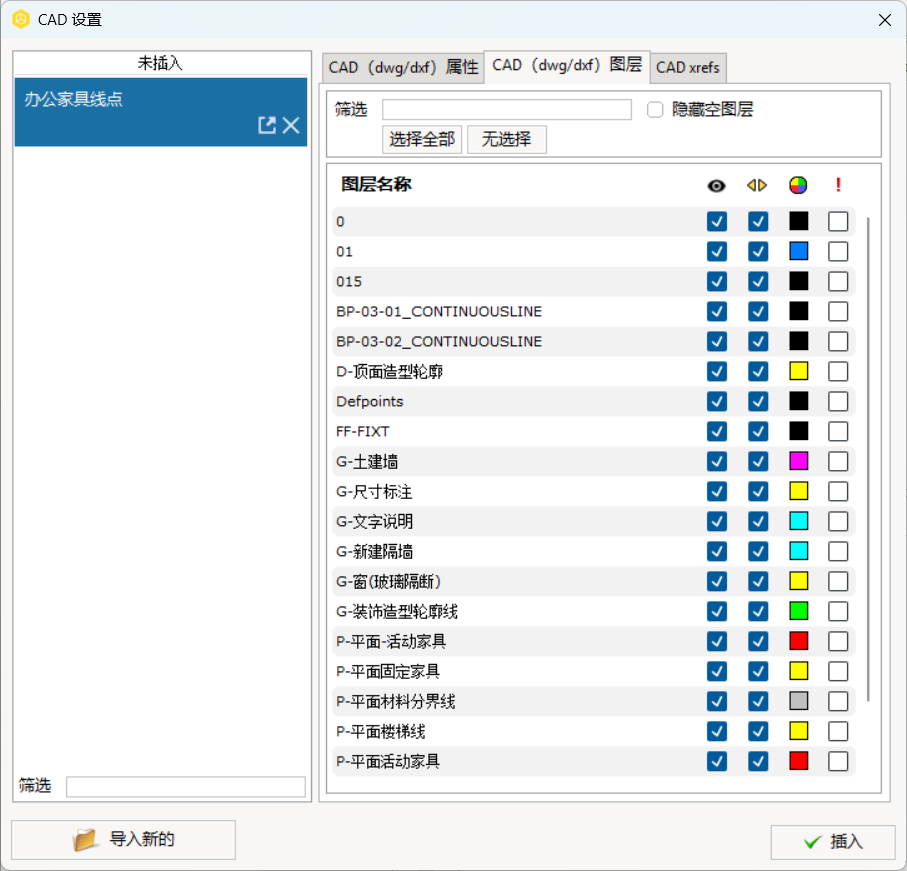

CAD（dwg/dxf）对话框。

使用全选按钮选择所有图层，一次更改所有颜色，或打开或关闭所有图层。

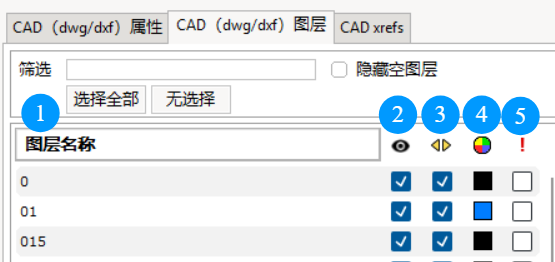

对话框AutoCAD（dwg/dxf）对话框有五个不同的列：图层名称、显示、捕捉、颜色和强制。阅读以下各列。

在对话框顶部，可找到另外两个选项，可筛选绘图信息和显示/隐藏空图层。选中“隐藏空图层”复选框指隐藏所有缺少实体的图层。

可用Shift或Ctrl键同时选择几个图层。之后所做所有更改均会影响所有选定的图层。

块中的实体在导入CET Designer之前应该设置为第0图层。然后，块中的实体将使用块的图层设置。否则，其将使用具体实体的图层组。

导入AutoCAD绘图时，也可直接使用图层。则将显示相同对话框。

图层名称

图层名称列显示导入绘图中所有图层列表。

显示

可关闭或隐藏绘图区中的图层。在显示列中，可通过选择或取消选择复选框选择是否显示图层。

捕捉

为使CET Designer对象（线条、尺寸、绘图辅助工具等）捕捉不到AutoCAD绘图的实体，需通过取消选择相关复选框停用每个图层的捕捉功能。

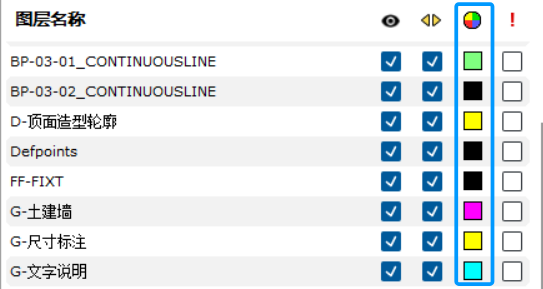

颜色

每个具体图层均有其颜色，如需改变颜色，请按照以下步骤操作：

1. 点击所需图层旁边的颜色框。
2. 将打开颜色对话框。
3. 选择所需颜色。
4. 单击确定进行确认。

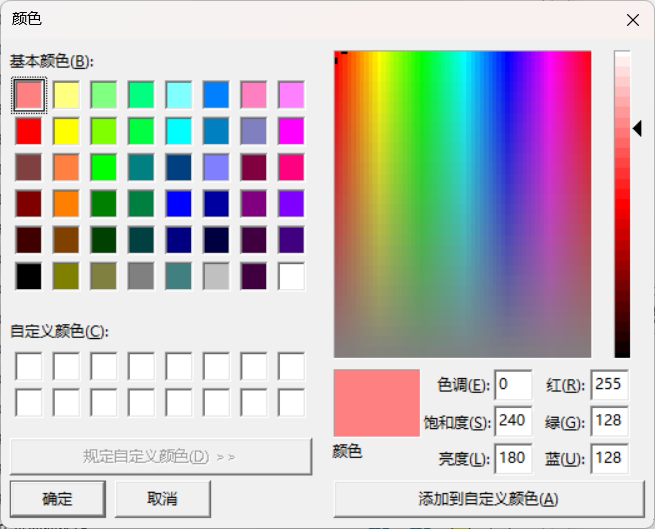

颜色对话框

所选颜色应用于2D和3D。

强制

强制选项将某一图层的颜色强制施加给该图层中的所有实体。即所有实体将丢失其原有颜色，取而代之的是图层颜色。
