使用dwg绘图时，有两个功能可用于在绘图中的2D线条上添加墙壁：

• 自动在CAD绘图中选择的图层上生成薄直墙
• 自动在CAD绘图中选择的实体放置薄直墙

这些功能位于墙壁绘图组件选项卡上的工具中，或者位于工具组件选项卡上的Cad工具中。

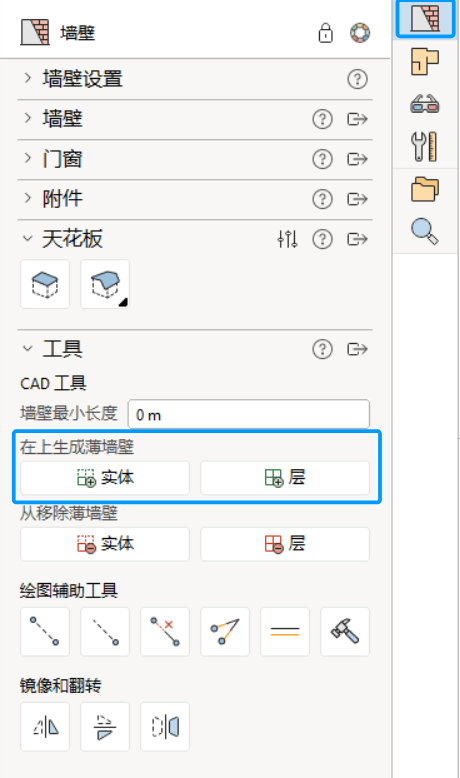

墙壁绘图组件选项卡上的工具分区

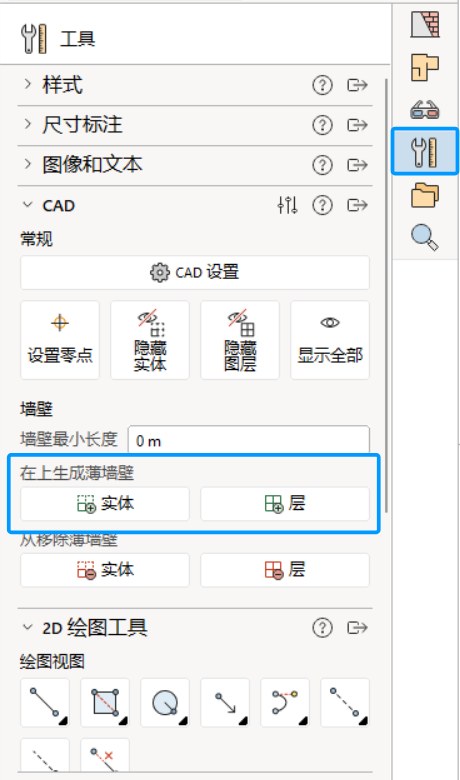

工具组件选项卡上的Cad分区

在DWG绘图中的选定图层上生成薄直墙

如需自动将墙壁添加在dwg绘图中某一图层的所有线上，请执行以下操作：

1. 在墙壁绘图组件选项卡上的工具中（或者从工具组件选项卡上的Cad分区），点击自动在DWG绘图中选择的图层上生成薄直墙图标。

2. 将鼠标指针移动到绘图区和dwg绘图的图层上。

   鼠标悬停在图层上方时，会弹出提示文本显示对应图层名称。
3. 鼠标左键点击图层。
4. 将在所点击的dwg图层内所有线段上生成薄直墙。

在 DWG绘图中选择的实体放置薄直墙

如需只在指定单条线段或一组线段（实体）生成墙体，而非整个图层：

1. 在墙体绘制组件选项卡的工具分区（或者从工具组件选项卡上的Cad分区），点击自动在CAD绘图中的选择实体上放置墙壁图标。
2. 将光标移动至绘图区域，悬停在dwg图纸的目标实体上。
3. 单击需要布置墙体的 dwg线段。
4. 墙体仅生成在该指定线段或线段组上。

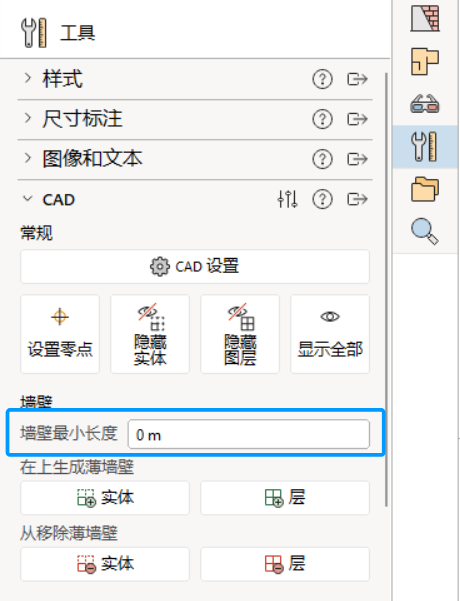

设置墙壁最小长度

使用薄壁墙体生成工具时，可以在输入框中填写墙体最小长度值，以此精准管控生成的墙体。系统不会在长度小于该设定值的线段上创建墙体。

移除自动放置的墙壁

如果已经使用上述工具在dwg图层或实体上生成了墙体，可通过以下工具将其删除：

• 删除自动在CAD绘图中的选择实体上已放置的墙壁
• 删除自动在CAD绘图中的选择图层上已放置的墙壁

此功能在墙壁绘图组件选项卡上的工具中，或者从工具组件选项卡上的Cad分区中。

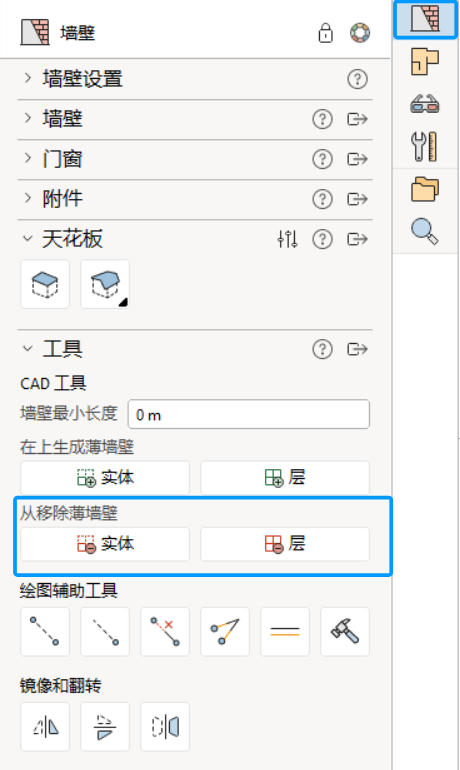

墙壁绘图组件选项卡上的工具分区

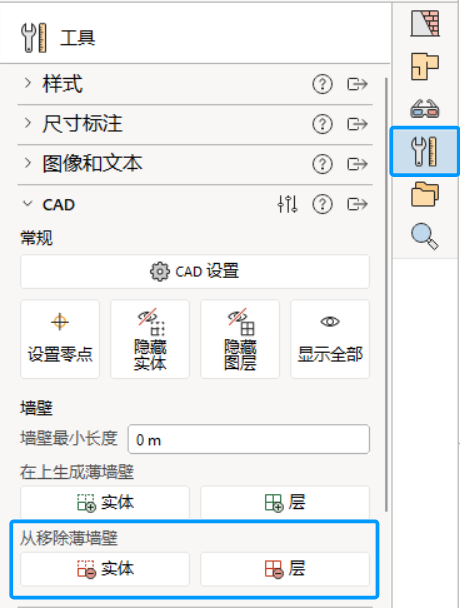

工具组件选项卡上的Cad分区

删除自动在CAD绘图中的选择图层上已放置的墙壁

如需删除DWG图层所有线段自动生成的墙体，请按以下步骤操作：

1. 在墙壁绘图组件选项卡上的工具中（或者从工具组件选项卡上的Cad分区），点击删除自动在CAD绘图中的选择图层上已放置的墙壁图标。
2. 将光标移至2D或3D绘图区，悬停在需要清除自动生成墙体的CAD图纸图层上。
3. 单击鼠标左键。
4. 选中墙体所属dwg图层里所有线段生成的墙体，都会一并被删除。

删除自动在CAD绘图中的选择实体上已放置的墙壁

如需删除 dwg图纸中实体上自动生成的墙体，执行以下操作：

1. 在墙壁绘图组件选项卡上的工具中（或者从工具组件选项卡上的Cad分区），点击删除自动在CAD绘图中的选择实体上已放置的墙壁图标。
2. 将光标移动到2D或3D绘图区域，悬停在依托dwg实体生成的墙体上。
3. 点击需要删除的墙体。
4. 只会删除掉选中的墙壁。
