如果您想在绘图视图中区分各个块，可在块内部添加数据字段来生成标签，该块所有放置位置都会自动显示此标签。

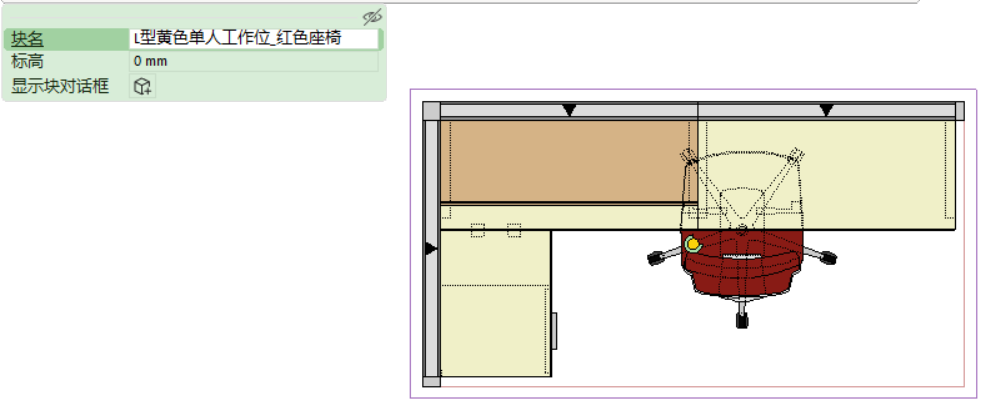

首先为块设置简洁清晰的名称，用以说明块内所包含的内容。在绘图视图选中块后，可通过快捷属性面板修改块名称：

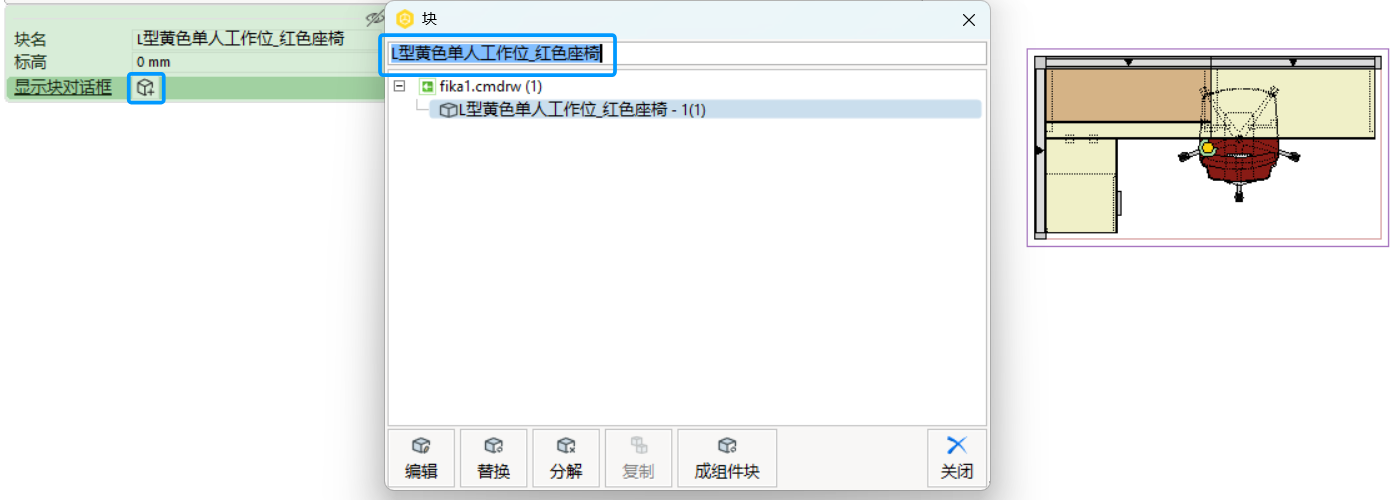

或者使用块对话框更改块的名称：
标签块的步骤如下：
- 可通过块对话框，或直接双击绘图视图中的块进入编辑图块模式。

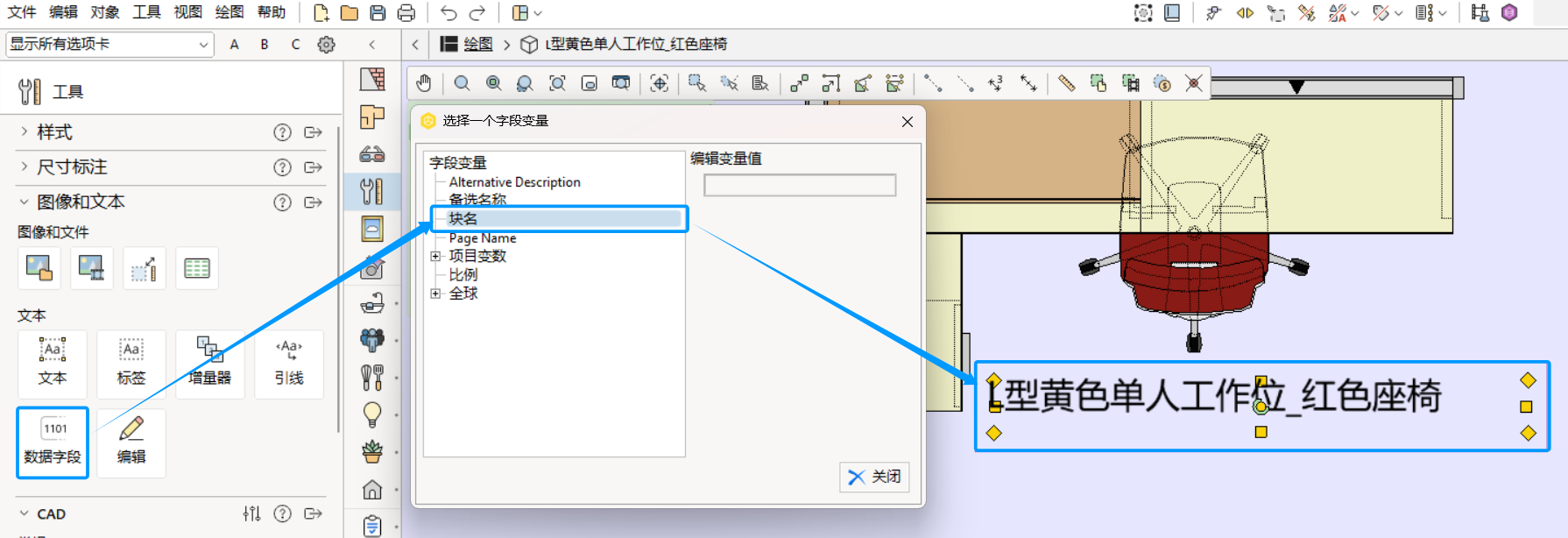

- 在工具组件选项卡中插入数据字段。
- 将字段变量设置为块名，选定变量后关闭对话框。如需重新打开对话框，双击绘图视图内的数据字段即可。
- 选中文字后，在快捷属性面板设置对齐方式与文字样式。
- 点击2D绘图视图左上角的绘图，退出块编辑模式。
