块对话框用于跟踪、组织、命名和操作绘图中的块。

使用键盘快捷键 B 可打开工具菜单下的块对话框，或在绘图中选择任何块的绿色属性框点击“显示块对话框”。

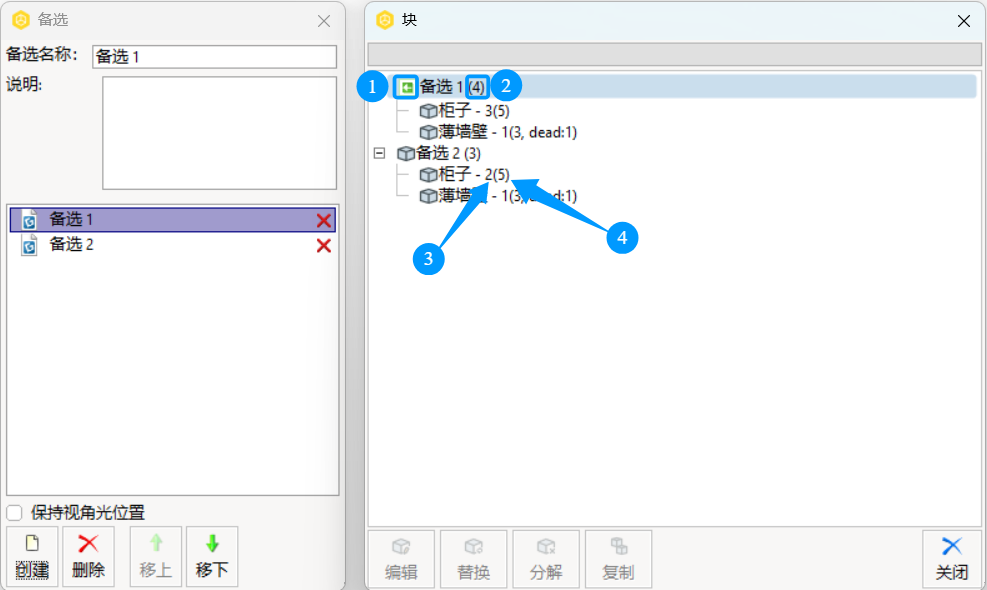

1. 当前生效备案指示器：显示您当前所处的生效方案
2. 当前备选方案中块的总数量
3. 当前备选方案下该特定块的数量
4. 整张图纸中该特定块的总数量

在“块”对话框中，可以编辑、替换、分解和复制块。

编辑

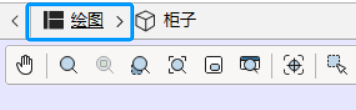

若要对块内部进行修改，在绘图区域选中该块，或从列表中选中块名称，然后点击编辑。2D绘图视图中的蓝色背景表示您正处于编辑块模式。完成修改后，点击2D绘图视图左上角的“绘图”即可退出编辑模式。

您会看到，所有匹配的块都会根据您在编辑模式中所做的修改同步更新。

替换

如在绘图区中添加了多种类型的块，可使用替换功能将一种块替换为另一种块。

示例：绘图区中有两种不同类型的块，一种块包含圆桌和椅子，另一种块包含方桌和椅子。如需用圆桌替换某些方桌。

请遵循以下步骤：

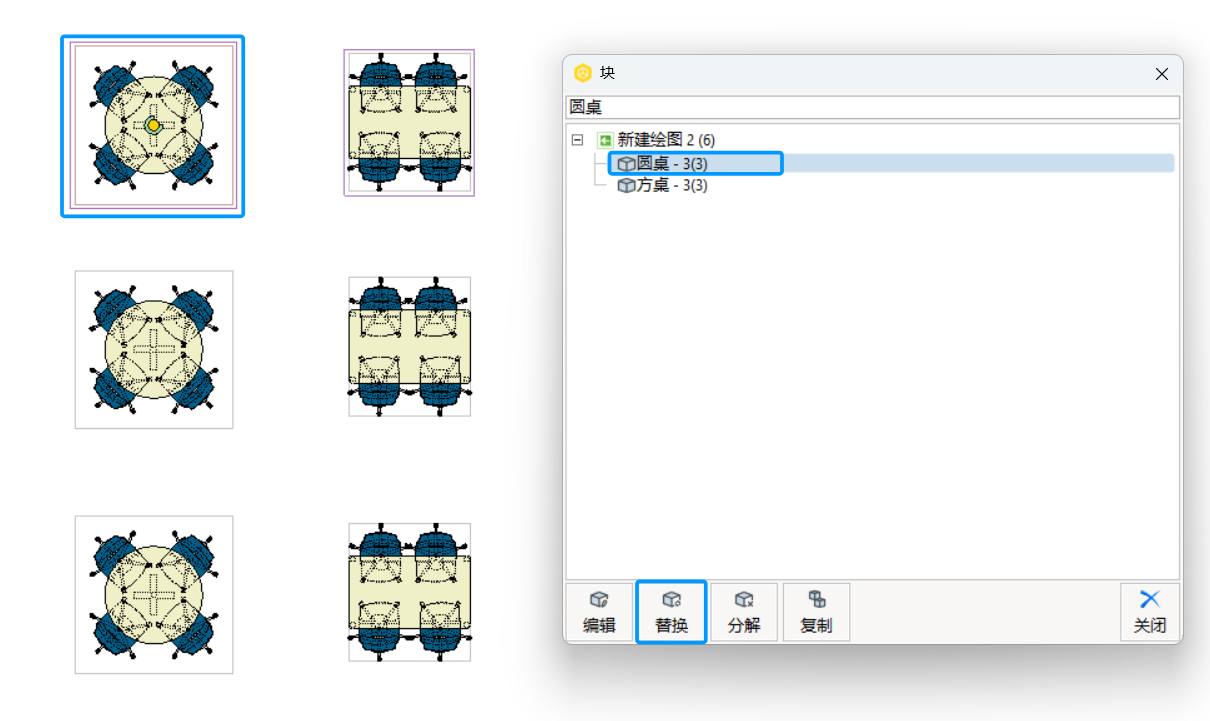

1. 在“块”对话框或绘图中选择包含圆桌的块。

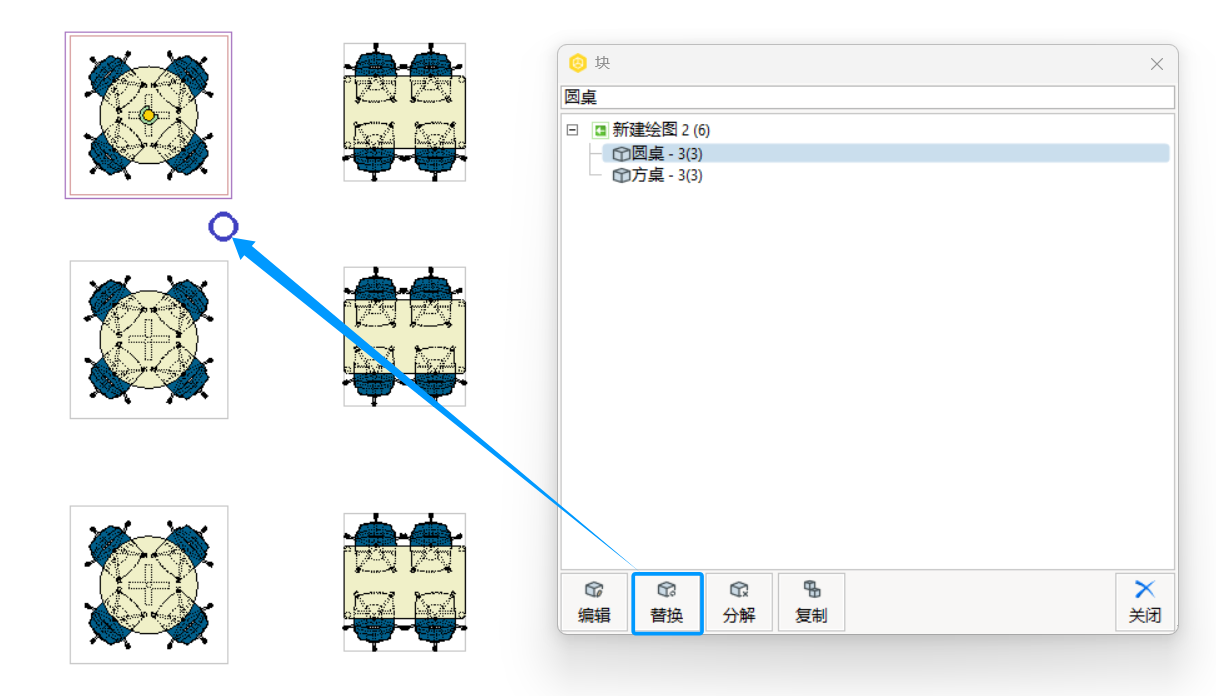

2. 点击替换。此时光标上会出现一个蓝色圆圈。

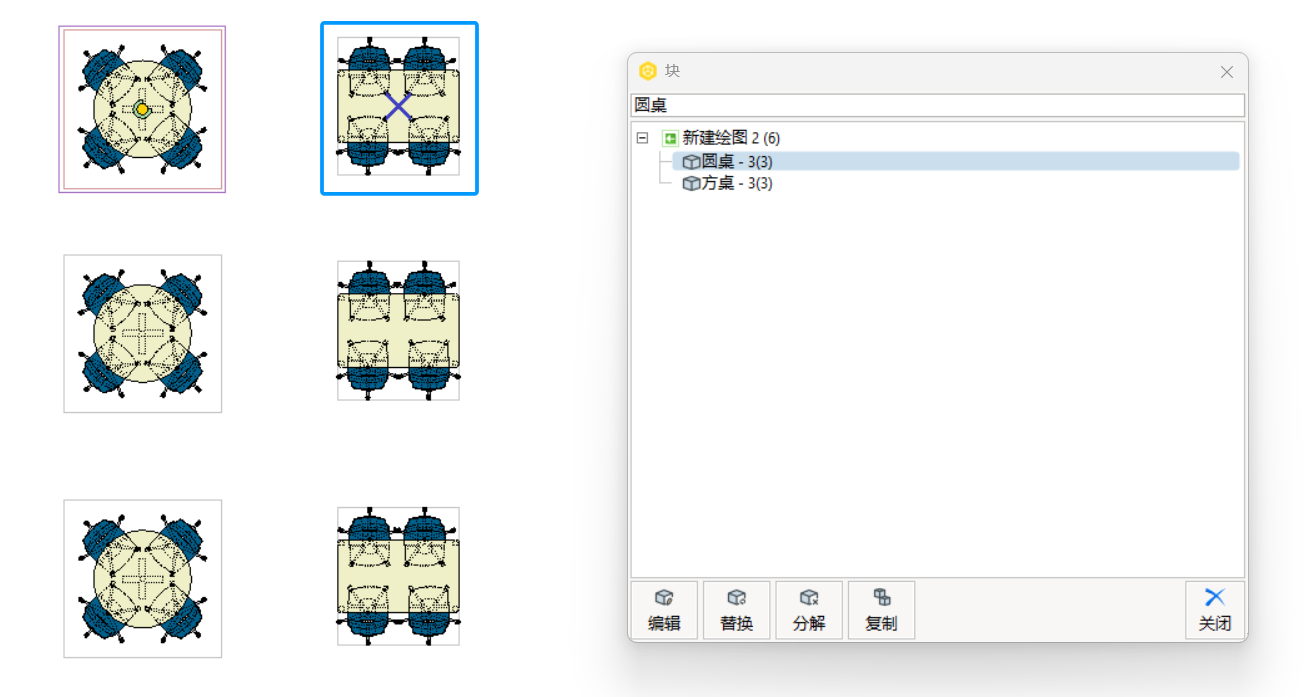

3. 将此蓝色圆圈移动到包含方桌的块中。在将鼠标悬停在该块上时，会出现一个蓝色的X。



4. 点击该块。将替换该块。

5. 重复以上步骤，直至替换绘图中所有需替换的块为止。
6. 按下Esc或将光标移出绘图区以结束命令。

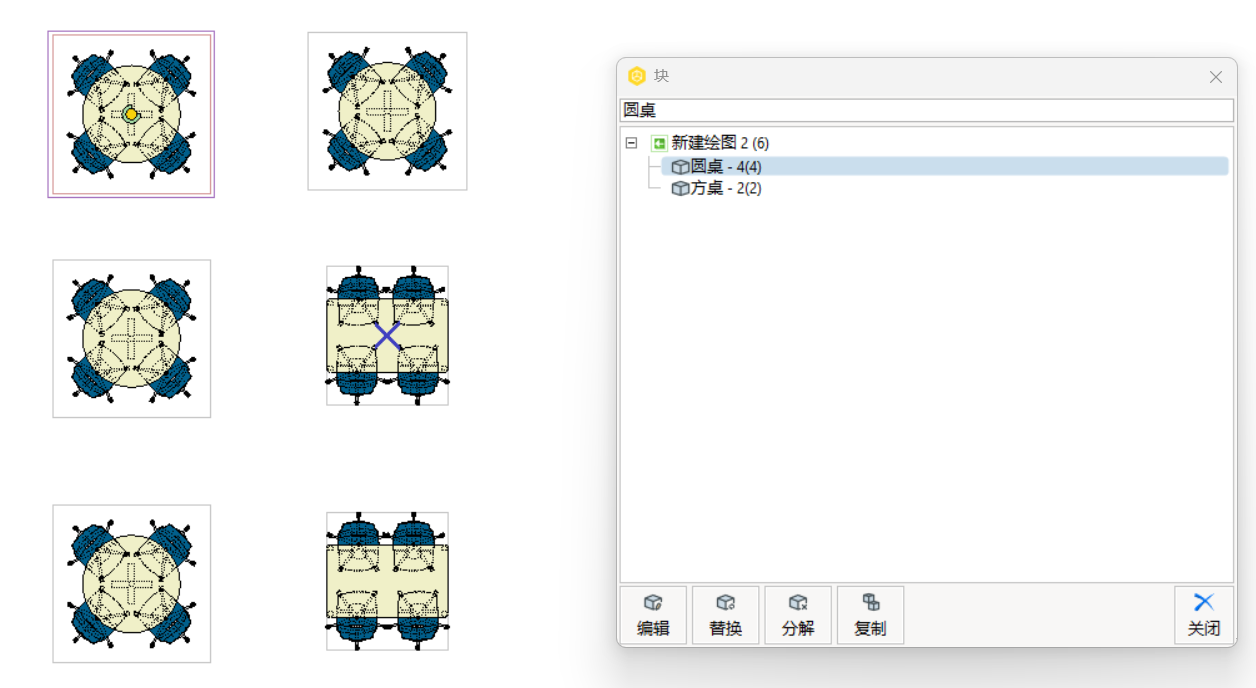

在替换完块后，将在对话框中的块列表上看到数量已变更。

分解

解块可将其还原为独立构件，分解后将失去统一修改和整体移动的特性。

转为组件块

将块转换为组件块，仅包含面板或基准布局内的组件。仅特定制造商和产品线可以选择组件块。

插入块

按照以下步骤在绘图区中插入块：

1. 在块对话框中左键单击并松开块名称。将光标移至绘图区域后，该块会跟随光标显示。
2. 左键单击即可将块放置在绘图区域中。
3. 如需继续插入块可重复操作。
4. 完成后按 Esc 键或将光标移出绘图区域即可。
