如果您需要在绘图区域中重复放置一组构件，例如一组工作站，可以先将该组合保存为一个图块再进行复制。使用图块的好处在于，在绘图区域中对任意一个图块所做的修改，都会同步应用到所有同类型的图块上。
例如，如果您想要修改一个房间内所有工作站的台面宽度，只需在编辑块模式下修改宽度，所有台面就会同步更新。

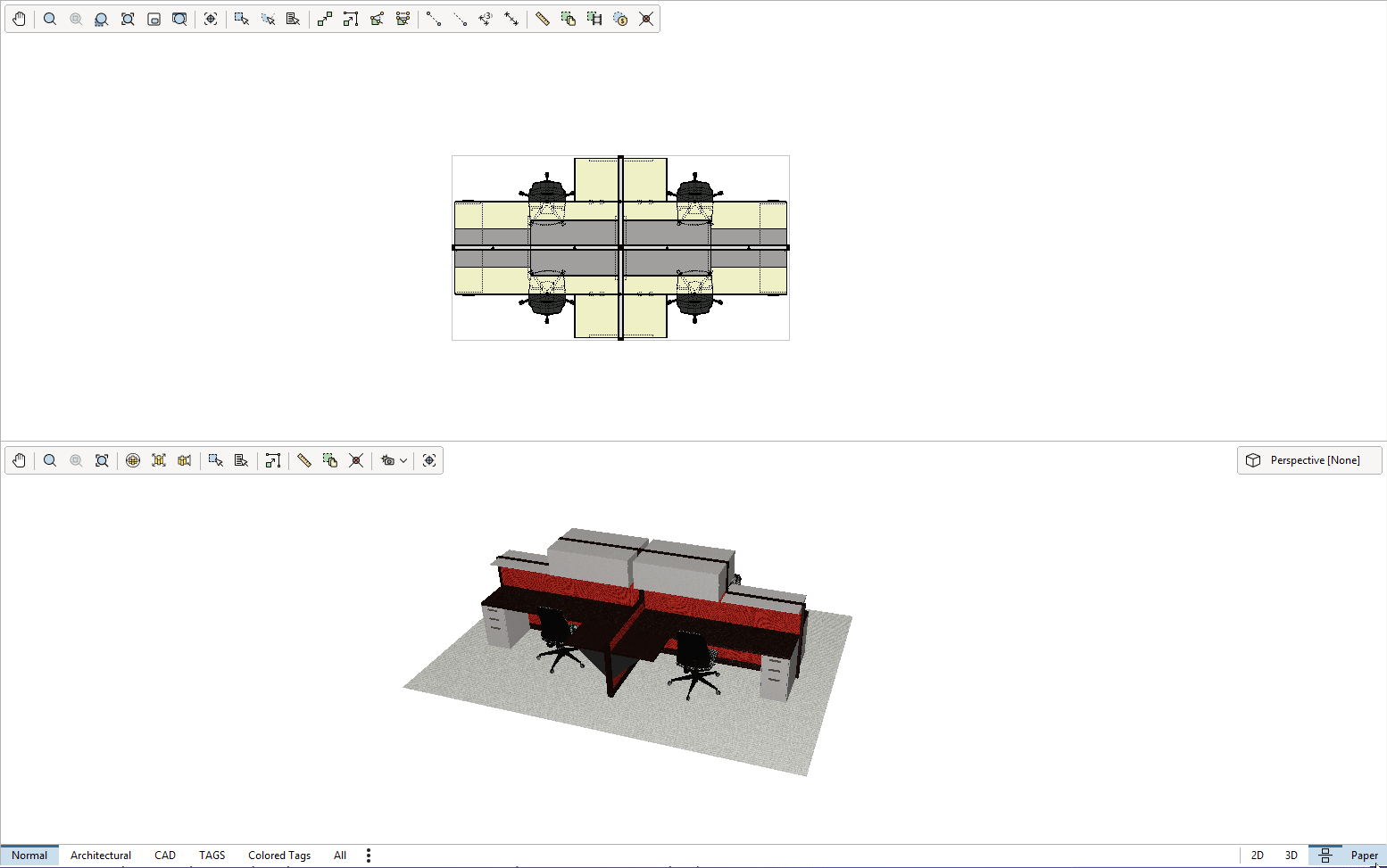

创建块
按照以下步骤从头创建图块：
创建块后，您可以将其保存为收藏。这样即使不打开块对话框，之后也可以将块插入到绘图区域中，或是在其他图纸中重复使用。请注意，不同图纸中的块不会相互影响。
编辑块
块在绘图视图中会作为一个独立对象来操作。无论处于分组选择模式还是单个选择模式，其操作效果均一致。若要修改块，必须进入编辑块模式。在编辑块模式下，您只能看到块内部的内容，且2D视图背景会呈浅蓝色。在此模式下所做的所有修改，都会影响绘图区域中其他同类型的块。您可通过以下方式进入编辑块模式：
- 在绘图区域中双击需要修改的块。
- 右键单击该块，并在右键菜单中选择编辑块。
- 在块对话框中选中块名称，然后点击编辑按钮。
要退出编辑块模式并返回绘图界面，点击2D或3D绘图视图左上角、块名称旁边的 “绘图” 按钮即可。
如果需要一个包含相似构件、但某些属性需独立设置的新块，可以直接克隆块，无需从头创建新块。
在备选中修改块

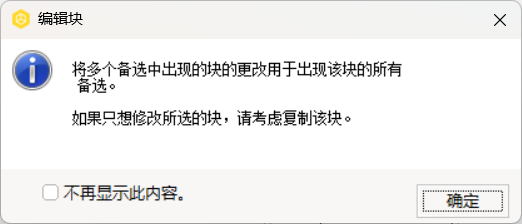

在备选中使用块时，该块的所有实例会在各备选间同步更新。如果某个块需要仅作用于单个备选，而非在多个备选共用，可以克隆块。当使用跨备选共享的块并进入编辑块模式时，系统会显示警告提示。
