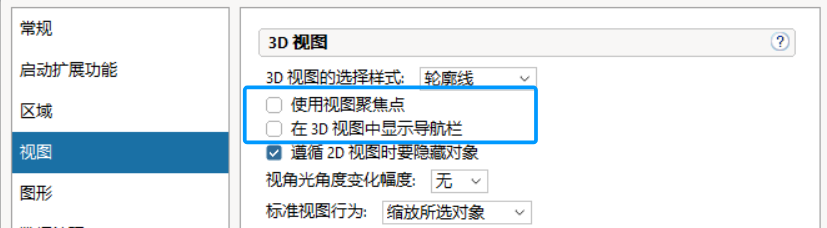

控制面板的视图选项卡内有两项设置，适合无鼠标、仅使用笔记本触控板的用户，可优化图纸视图操作体验：视图焦点与导航栏。同时掌握无鼠标状态下移动、缩放、环绕旋转和平移的其他操作方式也会十分实用。
视图聚焦点

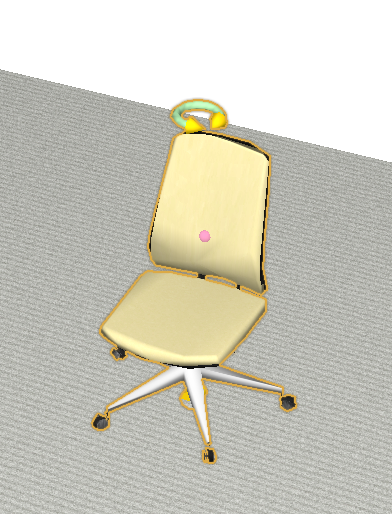

勾选此项后，3D视图内会显示紫色定位点。选中该点时，CET将围绕此焦点旋转视图；点击图纸任意位置即可移动焦点。此时缩放视图 () 会以紫色定位点为中心拉近或拉远，环绕旋转视图(
)也会以该点为旋转中心。
默认状态为未勾选，此时CET采用光标定位导航模式，缩放、环绕视图均以屏幕上光标所在位置为中心。
导航栏
3D视图的相机导航栏可快速调用环绕目标旋转相机、上下移动相机、放大缩小视图功能。该面板默认显示在软件窗口底部，拖动黄色三角标识可将面板移至窗口右下角，也可临时收起面板。
使用导航控制面板：在面板对应功能区域按住鼠标左键并拖动鼠标即可操作。
想要更高效地操作 CET 视图，可使用鼠标快捷操作。
