在图形选项卡上，可查看CET Designer中正在使用的图形卡信息，并调整设置以确定3D绘图视图中的外观。

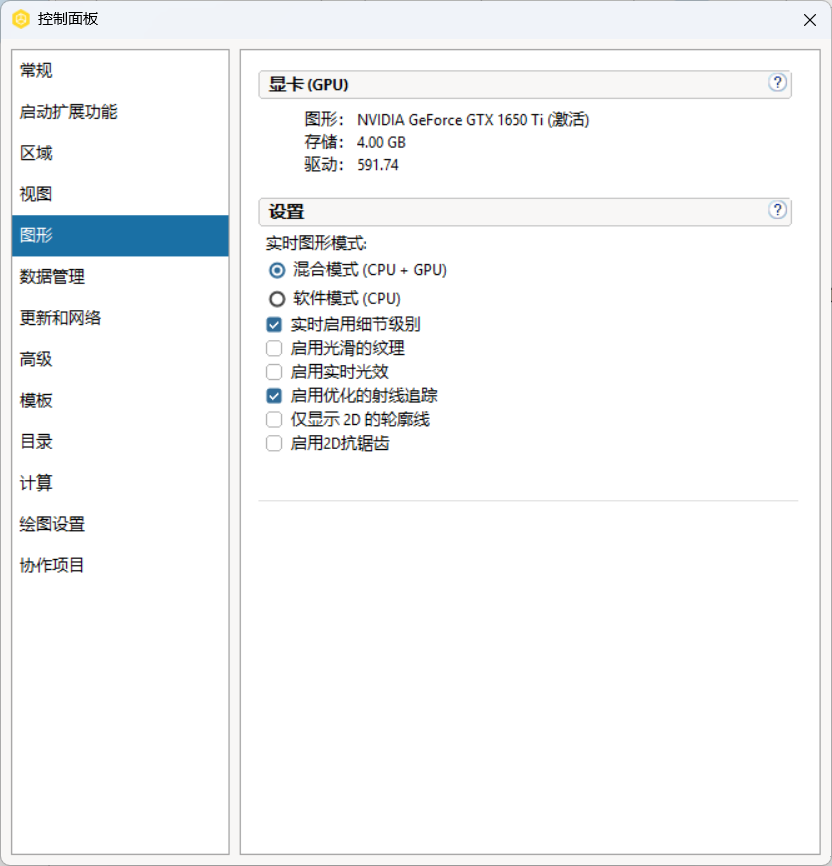

使用高级图形引擎的控制面板中的“图形”选项卡

图形卡信息

本节列出了CET Designer在计算机上检测到的图形卡、其所用的驱动程序版本以及驱动程序的状态。

驱动程序状态显示为以下状态之一：

• 建议
• 新于推荐状态
• 由操作系统决定
• 确保使用的是OEM推荐的驱动程序
• 不建议
• 驱动程序存在已知错误
• 未安装驱动程序

设置

• 实时图形模式：
  • 硬件模式：在CET Designer中工作时，使用此模式可获得最高性能。设置为默认。
  • 硬件安全模式：如有弱图形卡，请使用此模式。未将大量的3D数据存储在图形卡上，而是在需时将数据发送至图形卡。这会导致渲染速度较慢，但允许弱图形卡利用高级图形引擎的优势。
  • 软件模式：此模式允许加载绘图，即使计算机不完全符合系统建议，或即使图形卡有故障驱动程序。有关更多信息，请单击此处。
• 实时启用更高的3D细节：在3D视图下工作时增加细节的选项。这使得CET Designer增加了靠近相机对象的细节地面。默认情况下，此选项处于关闭状态。
• 启用平滑纹理：使纹理实时平滑。默认关闭。
• 启用实时照明：在可见的3D场景中不断更新照明。注：此操作需系统资源。默认状态勾该复选框。

• 启用优化光线跟踪：使渲染室的渲染速度更快。其偶尔会导致无需的图像伪影变得可见，在这种情况下，可简单取消选定。

• 仅显示2D轮廓线：删除2D视图中对象的所有颜色填充，仅显示其轮廓线。

实时启用更高的3D细节、启用平滑纹理和启用实时照明会降低较大绘图的速度和性能。

如绘图中无照明功能，启用实时照明会导致3D绘图视图变黑。
