在控制面板的视图选项卡上，可以设置2D视图和3D视图的外观和行为。

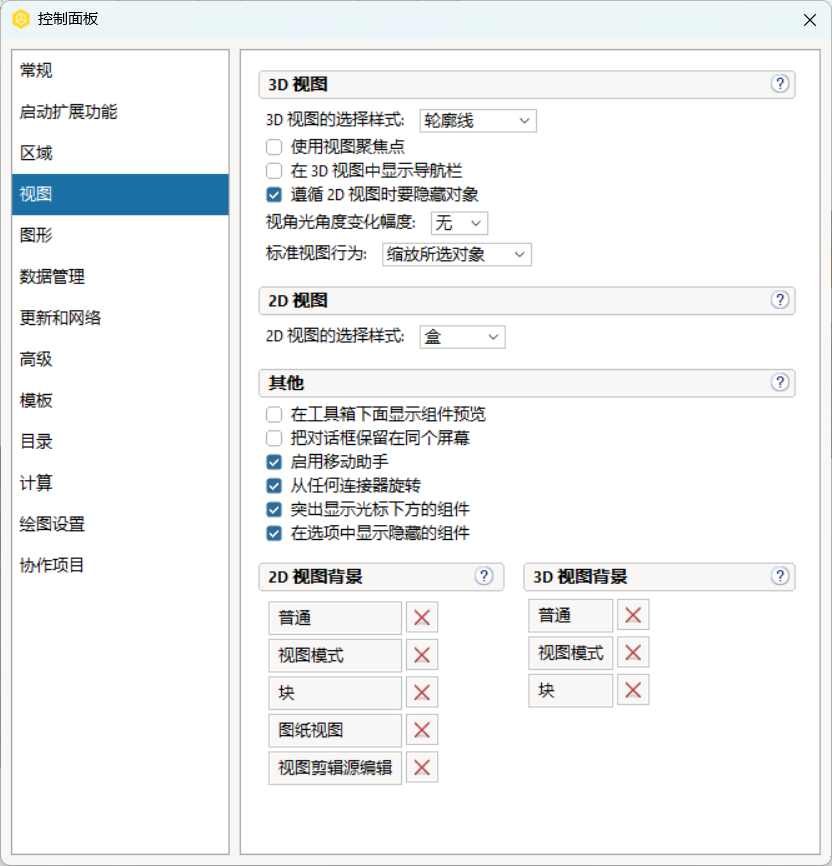

控制面板中的“视图”选项卡

3D视图

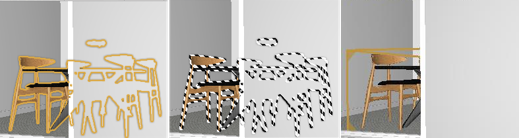

• 3D视图中的选择样式：默认情况下，在3D视图中选择的组件将具有轮廓选择样式，但还可选择条纹轮廓或框，或完全无选择样式。


• 使用视图焦点：通过取消选择此选项，可将CET切换到以指针为基础的导航焦点。即任何放大或缩小均将以屏幕上鼠标指针的位置为中心。旋转视图时也一样。CET将围绕指针下方的当前对象旋转视图。选中该选项将在3D视图中显示一个点，可将该点作为缩放点和环绕点添加。默认情况下不勾选该选项。点此了解更多关于视图焦点的信息。

• 在3D视图中显示导航栏：显示或隐藏3D视图导航栏，使用该导航栏无需鼠标即可轻松进行缩放和环绕。默认情况下，此复选框处于选中状态。（不建议在无鼠标的情况下使用CET）点击此处了解更多关于视图焦点的信息。

• 遵循2D时要隐藏对象：启用3D视图工具栏中的跟随2D视图功能后，该选项会限制3D视图，仅显示当前2D视图中可见的内容。


• 相机角度变化幅度：在3D视图中旋转相机时，CET会按固定角度增量自动吸附对齐。注意：快速旋转相机会导致CET无法将3D视图吸附至对应角度位置。

  启用该选项后，更便于吸附至正俯视视角，用于制作顶视效果图。

2D视图

• 2D视图的选择样式：该下拉菜单用于设置选中对象在二维视图中的显示样式，可选带彩色边框的方框、物体边缘轮廓线，或无样式（仅通过黄色控制点标识选中状态）。

其它

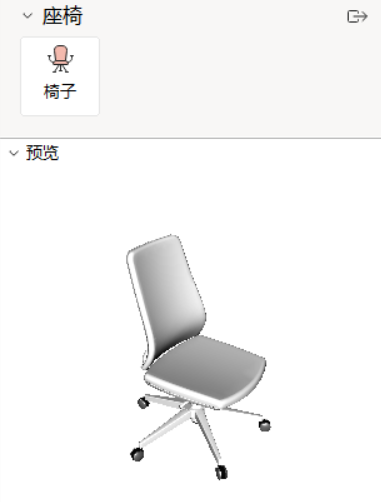

• 在工具箱下显示组件预览：预览工具箱下选定的组件。默认状态勾该复选框。


  勾选状态下                                            取消勾选状态下


• 将对话框保留同个屏幕：所有新建对话框均在CET当前所在显示器打开。 若有对话框未在同一屏幕弹出，或在所有屏幕都找不到，可使用快捷键Alt+G（收拢全部对话框），将所有窗口统一移至CET所在屏幕。

• 启用移动助手：用于开启或关闭移动辅助线（2D、3D视图中粉色/灰色虚线），移动或复制对象时生效，该功能默认开启。

• 从任何连接器旋转：勾选启用后，可从物体任意连接点进行旋转操作；取消勾选则关闭该功能，仅能通过旋转图标执行旋转。此选项默认勾选启用。

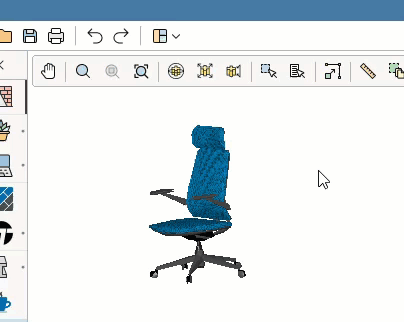

• 突出显示光标下方的组件：启用后，将鼠标悬停在物体上即可高亮显示该物体，直观预览选中效果。根据设置不同，CET可高亮物体边框或轮廓，群组、冻结及锁定物体均支持该高亮预览。

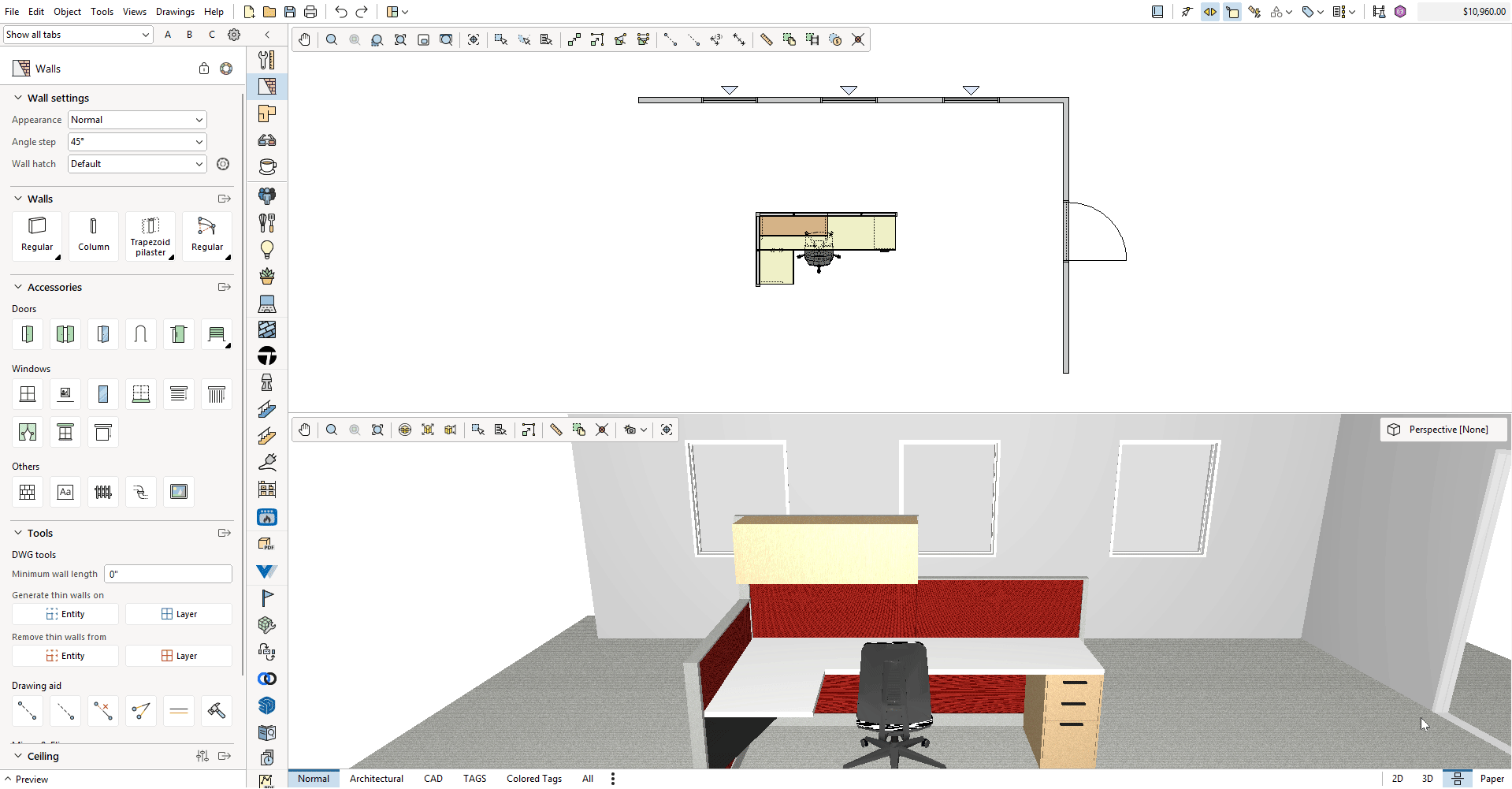

• 从选项中显示隐藏的组件：选中范围内、但在当前视图模式下不可见的图块会以透明图形显示，方便查看对其进行的修改操作。该显示效果为默认设置。

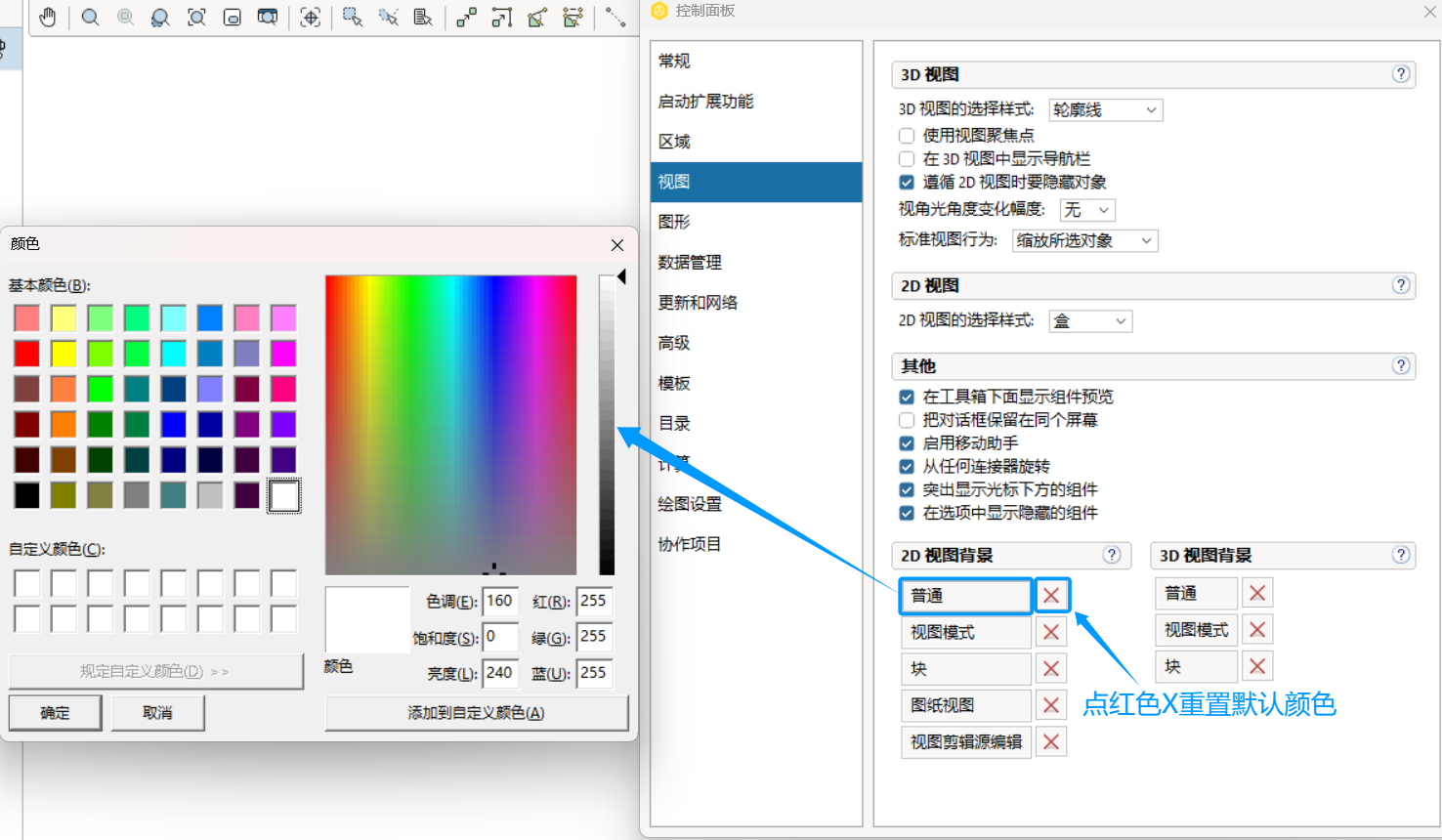

2D视图背景/3D视图背景

为各类视图设置背景色。点击需要修改的视图对应按钮，再选择背景颜色；点击红色叉号可将背景色恢复为默认白色。
