冻结的组件不会显示在打印文件或渲染中。其不能在2D或3D视图中编辑或移动。即可使用图纸的某些部分,而不会有影响所选组件的风险。
在图纸中冻结组件也可提高CET Designer的速度,因为表示所有的3D图形难度不大。
冻结的对象包含在零件列表中,即使其在2D和3D中未显示为常规图像。
请按以下步骤冻结组件:
1 在2D或3D绘图区选择需冻结的组件。

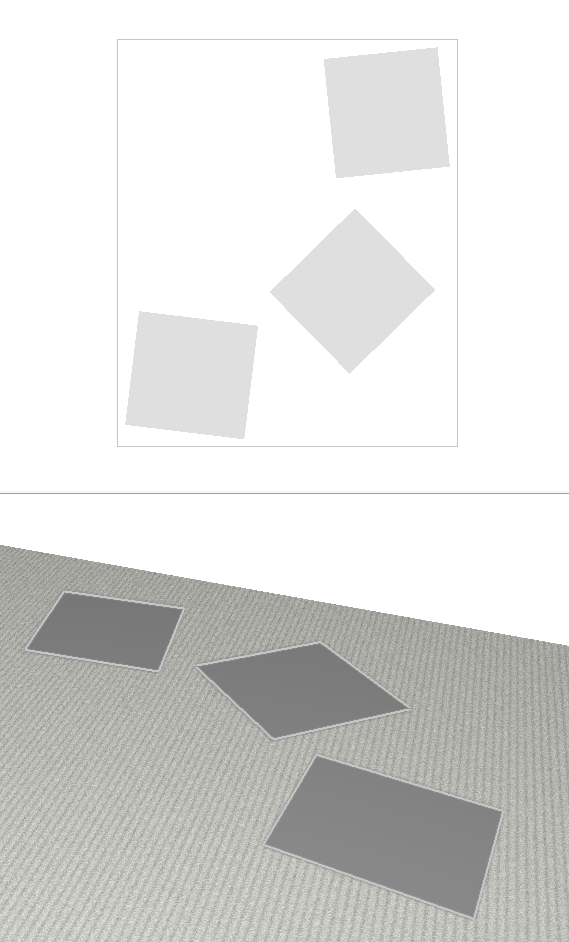

2 右键单击选择的组件,然后从上下文菜单中选择冻结。在2D和3D视图中,所选组件均由地板上的灰色轮廓表示。

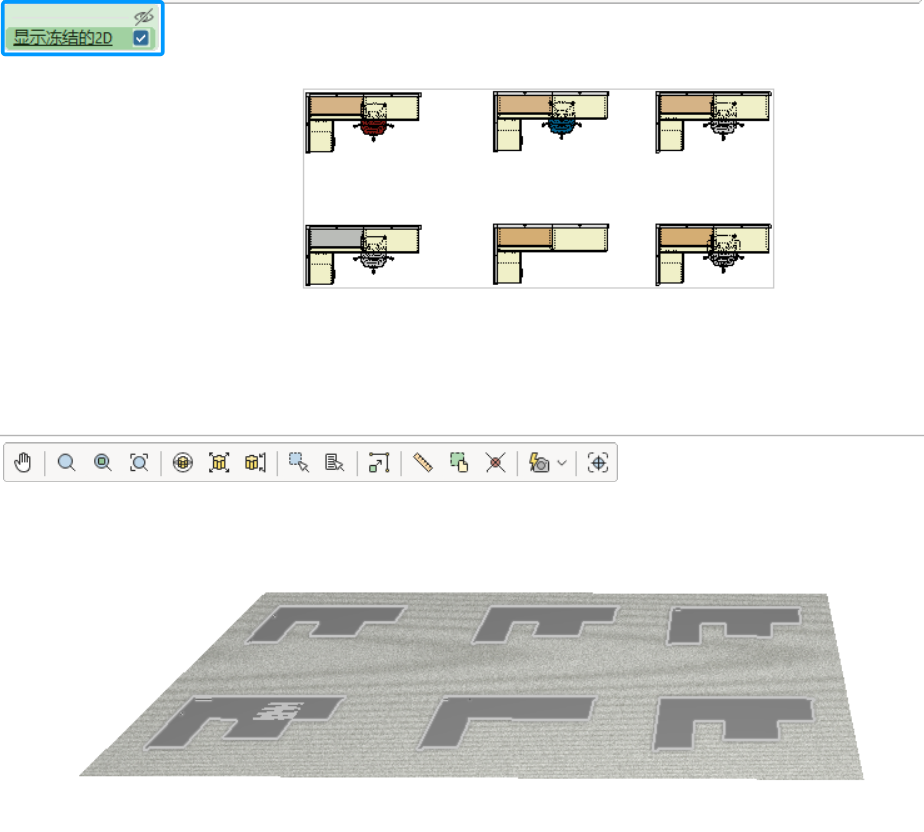

3 如需在2D视图中查看冻结对象的详细信息,可选中在选择任何冻结对象时出现的绿色属性框。复选框显示“在2D视图中显示冻结对象”。
在2D视图中,较小的冻结对象和组显示在较大对象和分组的顶部。

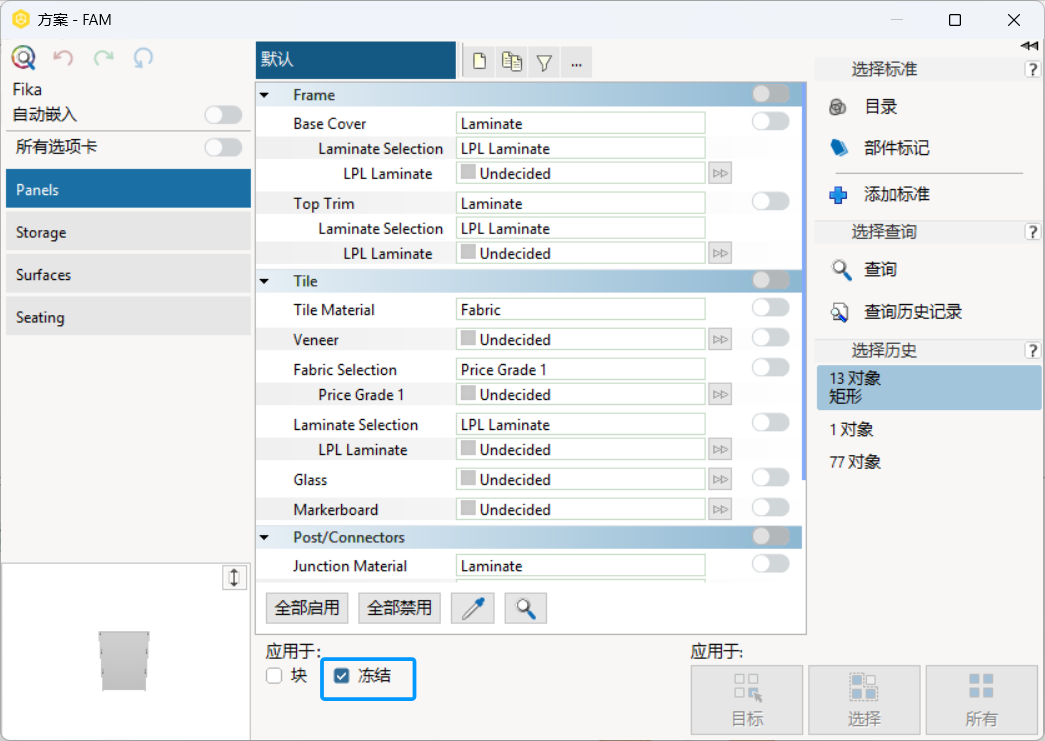

将材料应用于冻结项目
冻结对象时,可应用在方案管理器中选择的属性,而不必通过选中方案管理器应用中的冻结选项以解冻对象:
冻结组件的颜色
在2D视图中,尺寸不同的组件将具有不同的灰色阴影:对象越小,灰色越浅。
极大的冻结对象将变成一个厚灰色框,而非极大的填充矩形。
解冻冻结组件
如需解锁冻结组件,请在绘图区的冻结组件上单击鼠标右键,然后在上下文菜单中选择解冻。
工具栏菜单

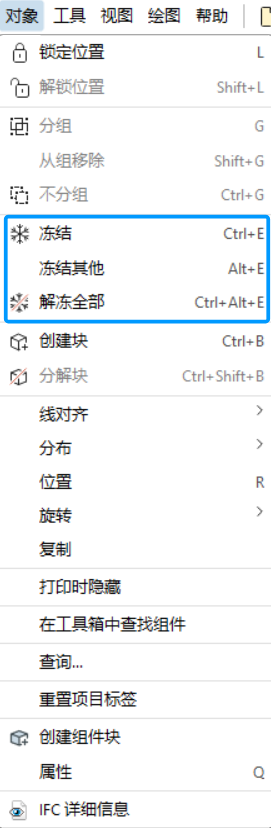

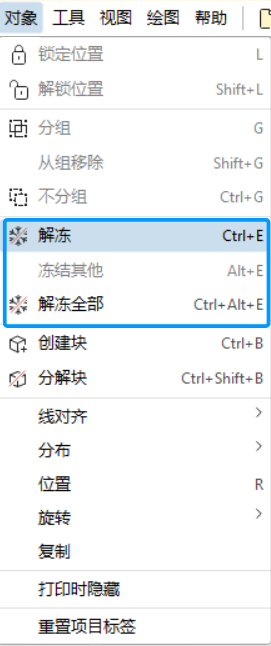

“冻结”、“解冻”和其他相关功能也可以在工具下拉菜单中找到:
“冻结其他”
可冻结除所选对象外的所有对象。为此,请遵循以下步骤:
1 选择组件。
2 从工具栏下拉列表中选择冻结其他以冻结所有未选中的对象。
“解冻全部”
用于快速解冻所有对象。
