CET Designer中的所有组件均是从程序窗口左侧的组件区域中挑选的，并添加在绘图区中。可决定是否将组件添加在2D视图或3D视图中。本文将描述组件符号和基本组件行为。

挑选和添加组件

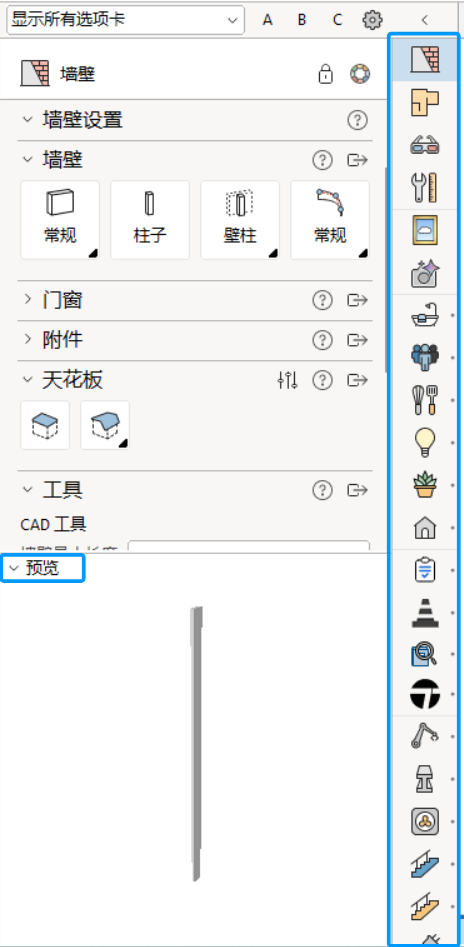

程序组件位于程序窗口左侧的组件选项卡上。

如需在绘图区中添加组件，请执行以下步骤：

1     用鼠标左键单击组件选项卡中的一个图标。相应的组件将出现在鼠标指针处。

该组件的预览会显示在组件选项卡区域底部的组件预览区域中。用此预览右上角的箭头折叠此区域。

2     将鼠标指针和组件一起移动到2D或3D绘图区。

请勿在绘图区中点击鼠标按钮。

3     点击需添加组件的位置。该组件将固定在此绘图区，并且另一相同的组件将自动出现在鼠标指针处。如需继续添加组件，请单击。

4     如需停止插入组件，请按键盘上的Esc键或将鼠标移出此绘图区。

释放激活的组件

每当在CET Designer绘图区中添加组件或使用工具时，该组件或命令总会保留在鼠标指针上。使用以下任一方式可从指针中释放该组件/工具：

• 将鼠标指针移出绘图区。
• 按下键盘上的Esc 键。

为组件应用属性

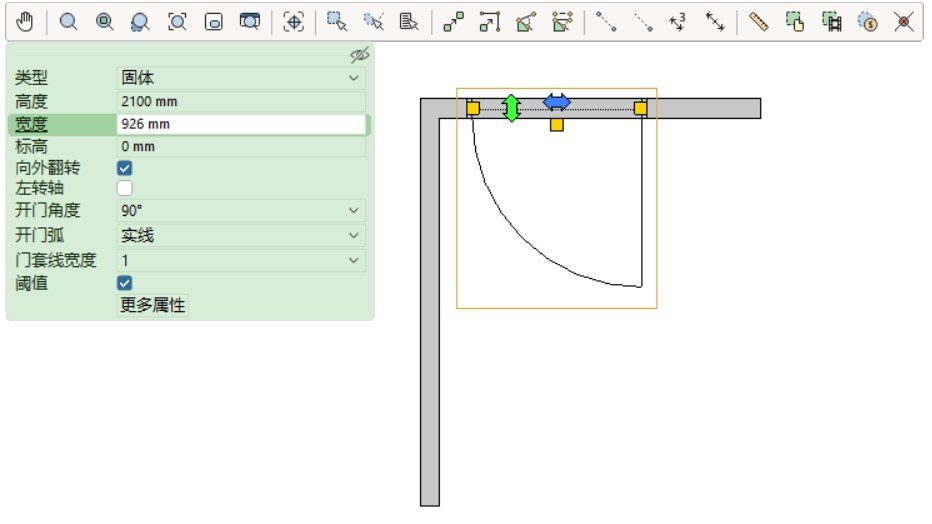

将组件添加在绘图区时，会出现一个属性框，可在其中输入组件的属性：

在一些属性框中，可在活动字段中直接输入信息。在其他情况下，只需选择一个预定值。

添加组件时，或在绘图中添加并选择组件后，浏览属性框。

• 使用键盘输入值。
• 使用Tab键移至下一行。如需返回上一行，请按下Shift+Tab。
• 对于带有预定义选项的行，通过按空格键在一行的不同值之间移动。注：如需返回同一图层的上一条线，请按下Shift+空格键。
• 通过按空格键或单击目标值来选择/取消选择一个值。

移动辅助工具

移动对象时，虚线使其更容易直线移动，而不必借助工具。沿直线水平或垂直移动对象时，会自动触发此辅助工具。当辅助工具处于激活状态时，其将显示为粉红色虚线，而当仅移动对象时，将显示灰色虚线以指示所移动对象的原点。辅助工具处于活动状态时，还可输入需移动对象的精确距离值。

 辅助工具处于激活状态时

           关闭辅助工具时

• 可在控制面板的视图选项卡中关闭移动辅助工具。
• 可用箭头键锁定移动辅助工具的方向。
• 以垂直或水平90度角移动组件时，快捷属性框中会显示一个角度选项，可在其中指定任何目标角度。
