CET Designer的大多数组件均有捕捉点。这些捕捉点允许组件自动相互连接。捕捉有多种方式。在边缘将一些组件一同捕捉。其他在一起捕捉的中间留有空间,还有的沿一条线捕捉在一起。捕捉是基于规则的。

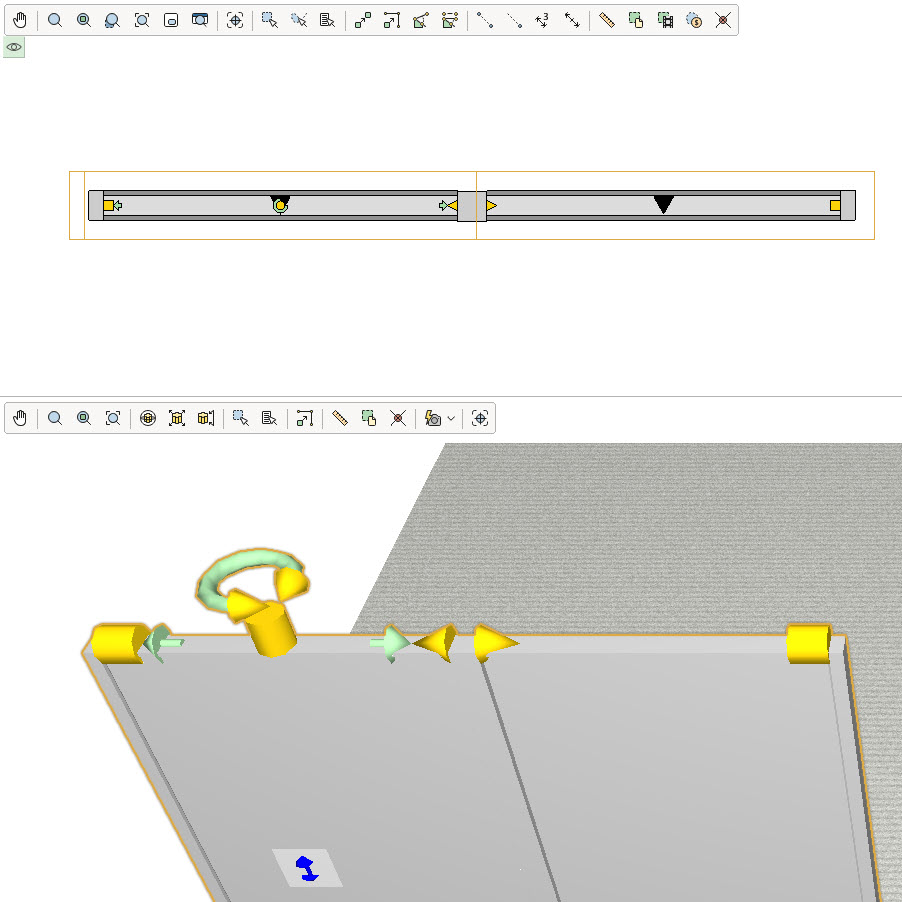

捕捉点在2D视图和3D视图中看起来不同,无论是否对其进行捕捉:
- 黄色方框(在3D视图中,该方框显示为圆柱形)表示该组件已选中,并且未捕捉至该连接点另一个组件。
- 黄色三角形(在3D视图中,该三角形显示为锥形)表示该组件已选中,并且捕捉至该连接点另一个组件。
禁用捕捉
有时可能需禁用捕捉功能。组件处于绘图区时,按住Shift键可暂时禁用捕捉。
如需在一段时间内停用捕捉功能,请单击2D视图或3D视图工具栏上的禁用捕捉图标:
将鼠标移出绘图区后,捕捉功能将恢复为默认。
此工具还用于禁用图纸中已有组件的捕捉。选择一个组件,然后单击禁用捕捉图标以禁用捕捉,直至再次启用。
在键盘上按住Shift键以禁用捕捉。放开后,模型将恢复捕捉。
更改捕捉位置

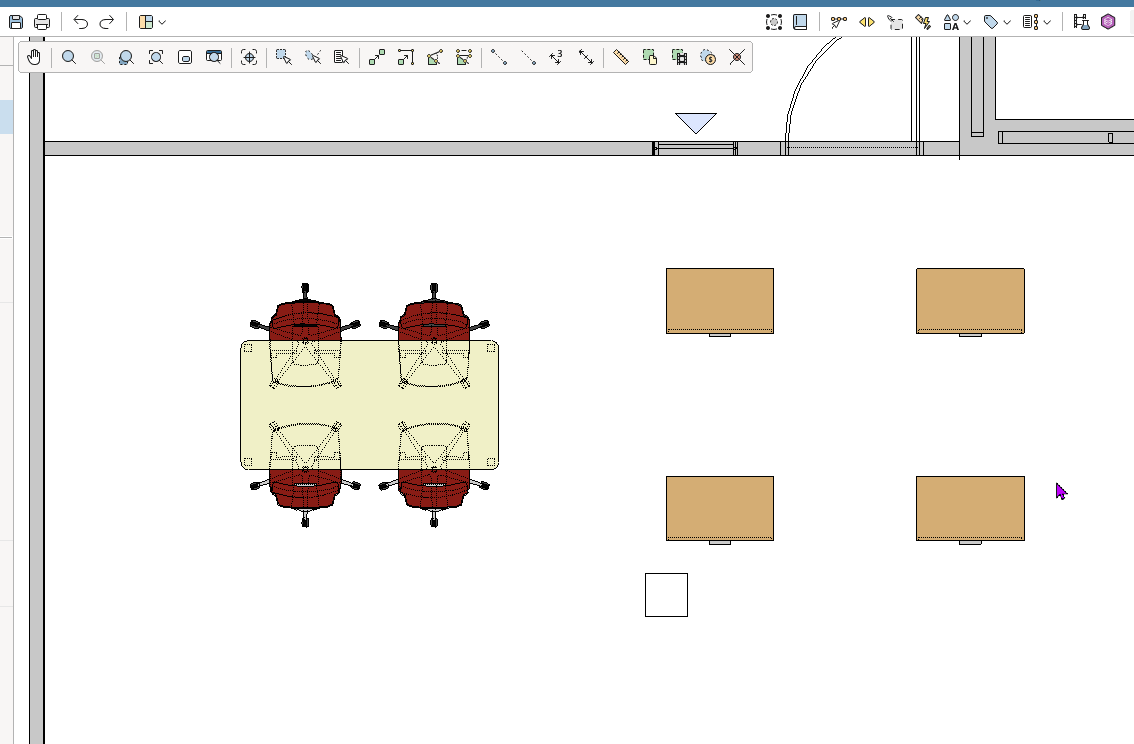

要手动控制基本表面捕捉,可使用图形捕捉功能。可控制组件仅捕捉到其他组件的末端,而非中间、边缘等。注:进行图形捕捉不会覆盖组件上的黄色捕捉点,即基于规则的捕捉。

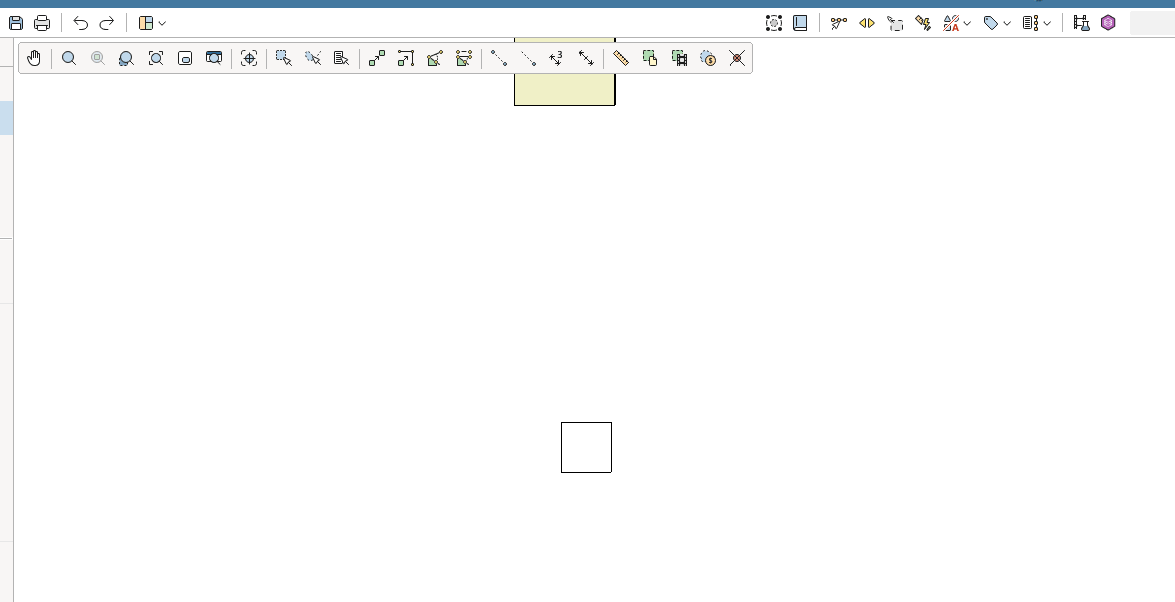

1 从2D或3D视图工具栏中,选择图形捕捉工具。如图标是灰色的,需单击将其激活,则可访问图形捕捉工具箱:

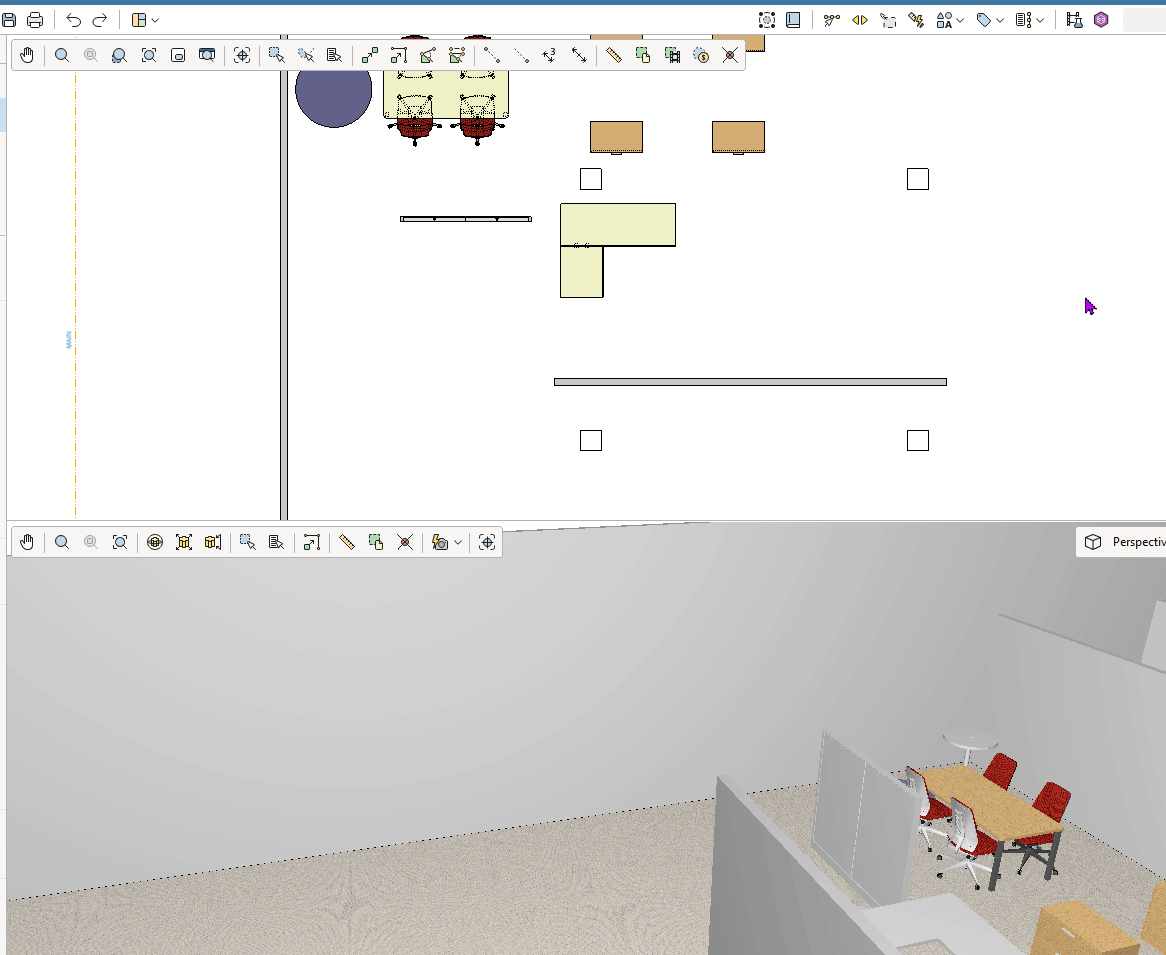

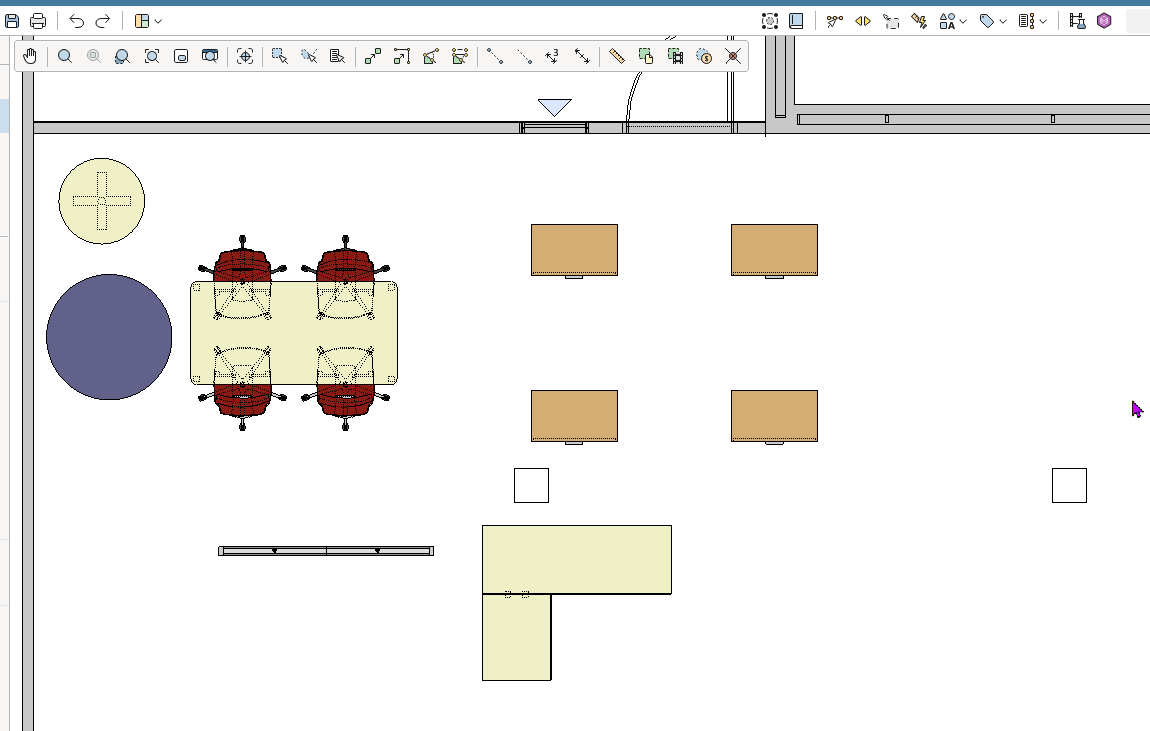

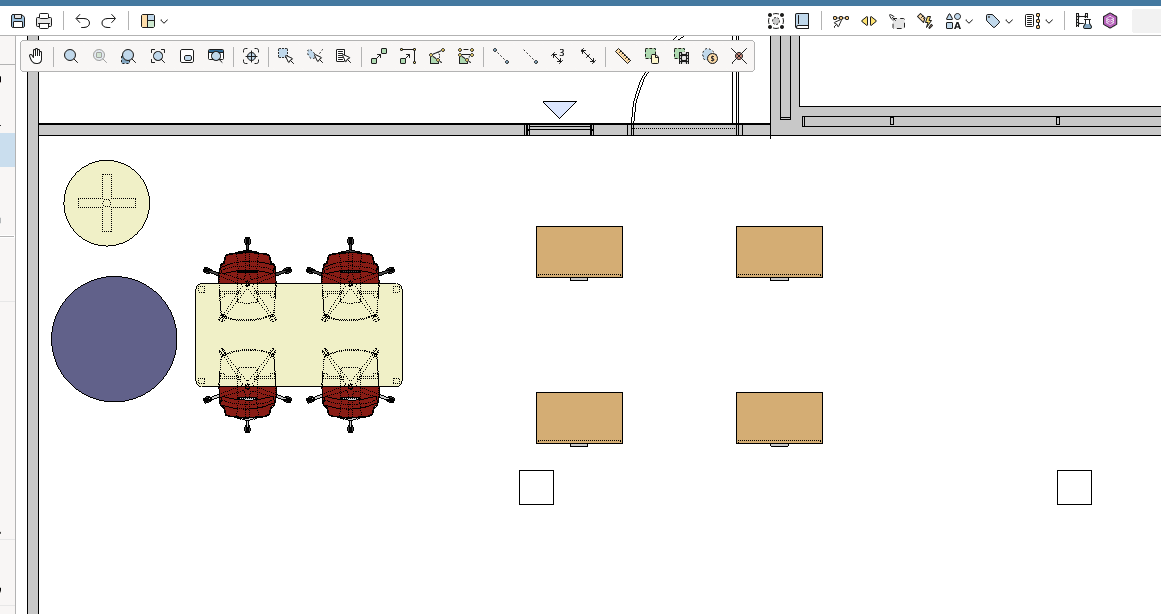

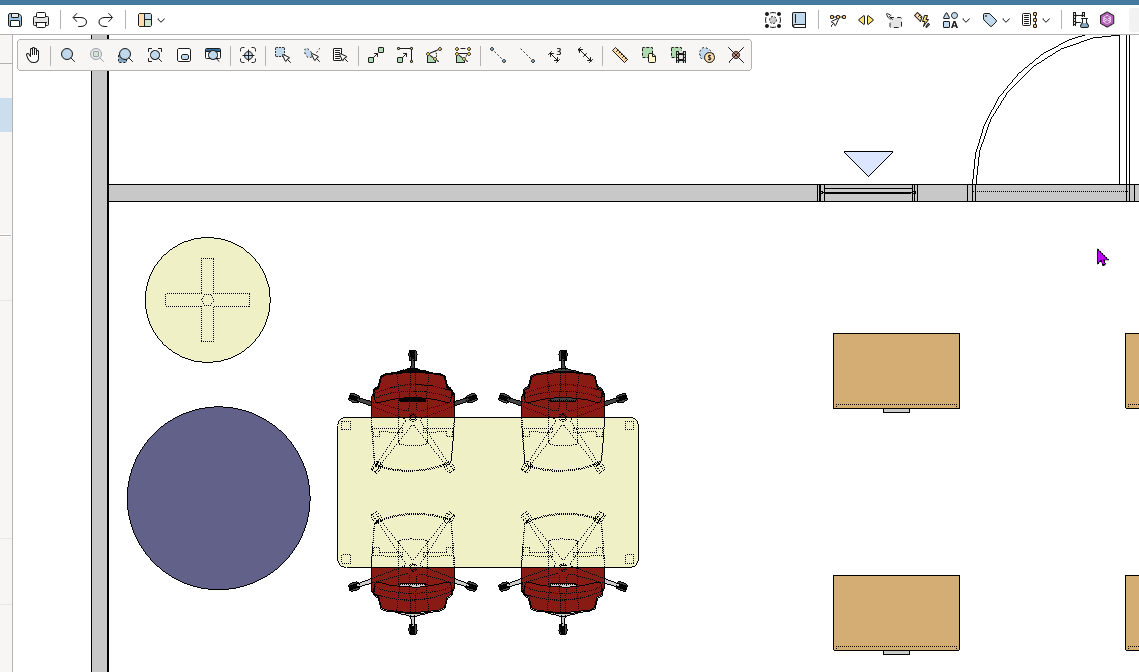

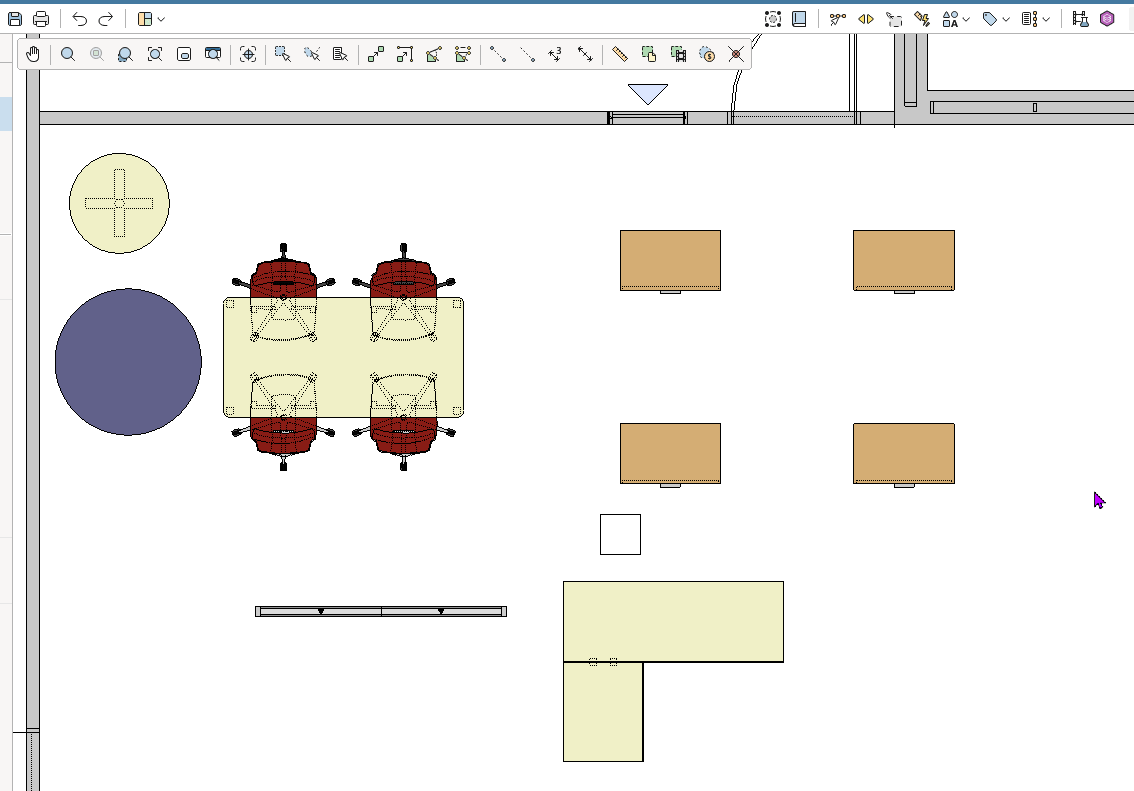

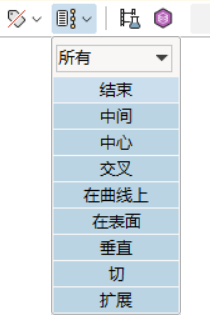

2 在工具箱中,选择希望新组件如何捕捉到图纸中的现有对象。

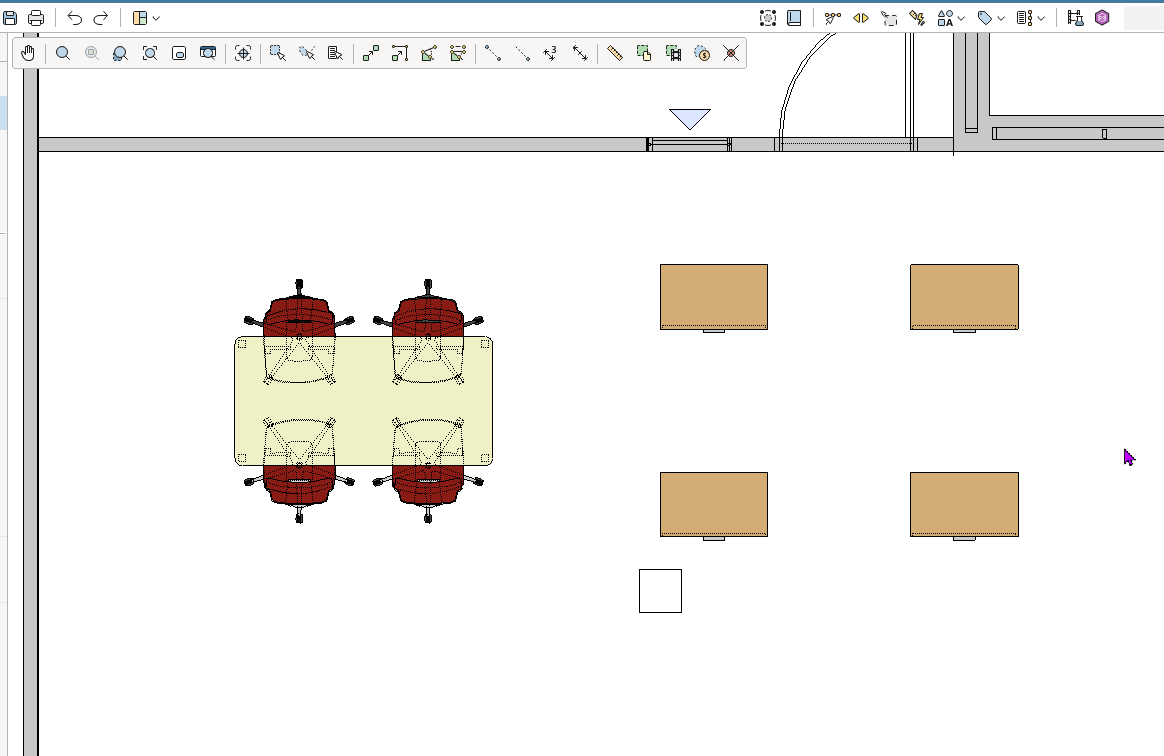

3 当新组件进入视图时,其将仅捕捉选择的捕捉位置。
- 将使用选取的捕捉位置,直至进行重置或选取不同的位置。
- “图形捕捉”工具也可从“编辑”菜单中访问,或使用快捷键Ctrl+Alt+F访问。
- “图形捕捉”始终是CET Designer核心插件(即墙壁、线、矩形等)的一项功能。是否使用该功能取决于插件的所有者。
更改捕捉大小
组件黄色捕捉点的尺寸可进行调整。
遵循这些步骤:
- 转至文件菜单,选择控制面板。
- 在常规选项卡上,有一个用于捕捉设置的下拉菜单。
- 选择目标尺寸。对于绘图区中的组件,将立即看到结果。

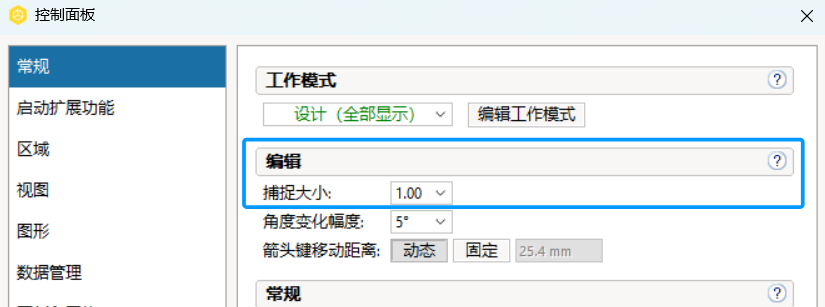

在控制面板中更改捕捉大小
