使用半径尺寸工具，您可以在图纸的2D视图中为圆形图形及物件标注半径或直径尺寸。下文示例将以测量圆形餐桌为例进行说明。

选用任一标注方式时，均可按照以下步骤操作：

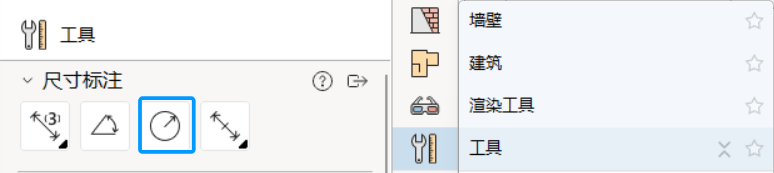

1. 切换至工具组件选项卡，选中半径尺寸工具：



2. 将光标移至2D绘图区域，视图左上角的快速属性面板中关联项复选框默认处于勾选状态，被标注吸附的对象会以蓝色高亮显示。可通过尺寸类型选项选择创建半径标注或是直径标注，将自动计算并显示对应的尺寸数值。

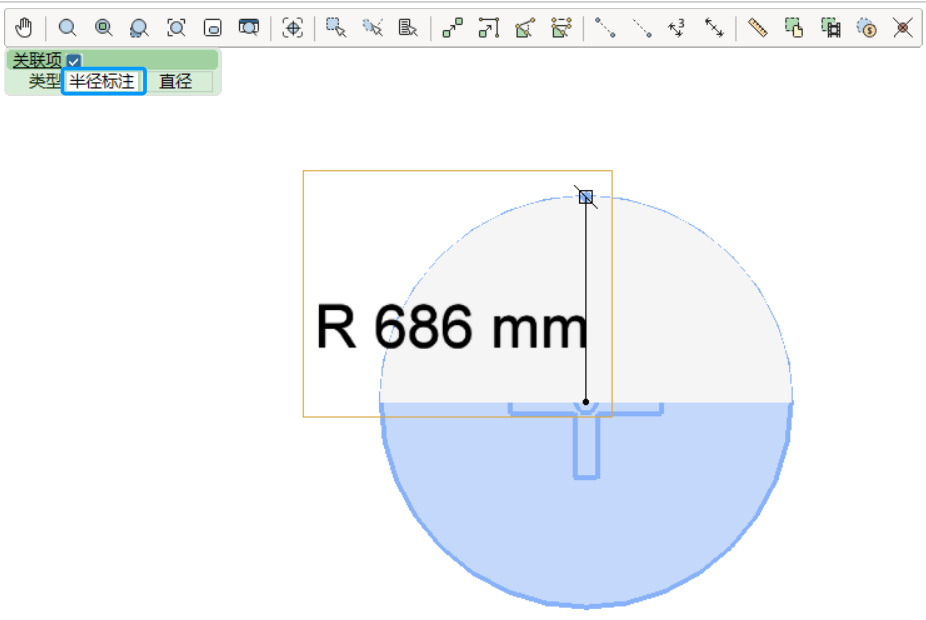

   半径尺寸

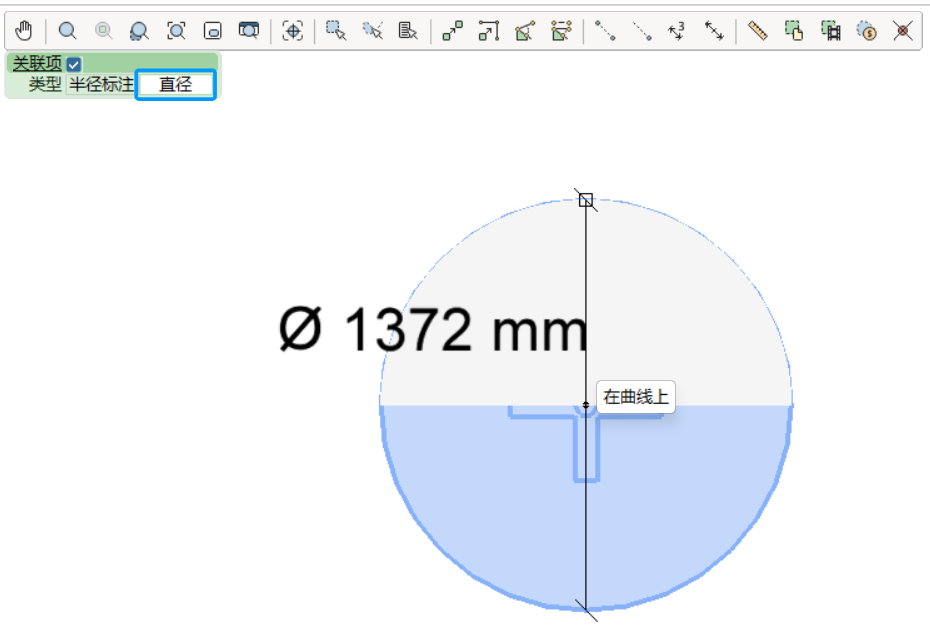

   直径尺寸




3. 单击鼠标即可固定放置该尺寸标注。

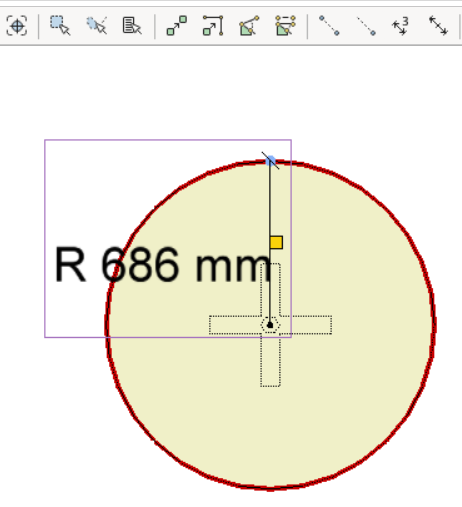

   半径尺寸

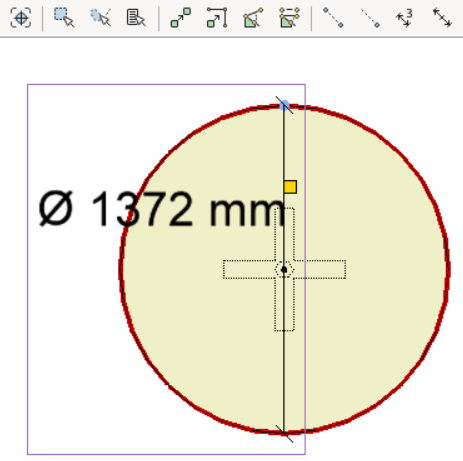

   直径尺寸





4. 如需标注更多尺寸，重复第3步操作即可。
5. 标注完成后，按下Esc键或将光标移出绘图区域，便可退出该工具。

半径、直径尺寸标注的编辑方法

选中图纸中的尺寸标注后，拖动黄色拉伸控制点，能够调整标注位置或是尺寸文字的摆放位置。

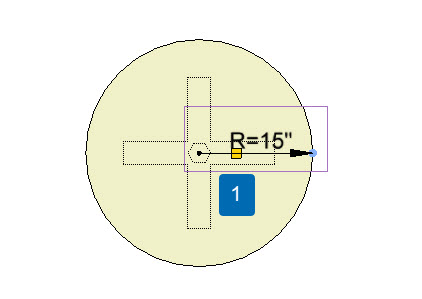

1. 点击黄色吸附点，以此作为旋转基点即可改动标注的排布位置；沿着尺寸线上下移动光标，可重新安放尺寸文字。

   尺寸线上方的蓝色小圆点，代表该尺寸为关联标注。

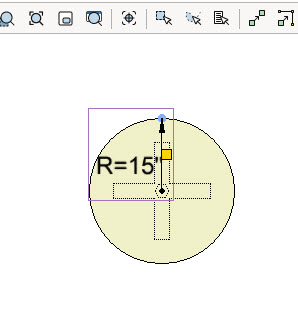

   半径尺寸

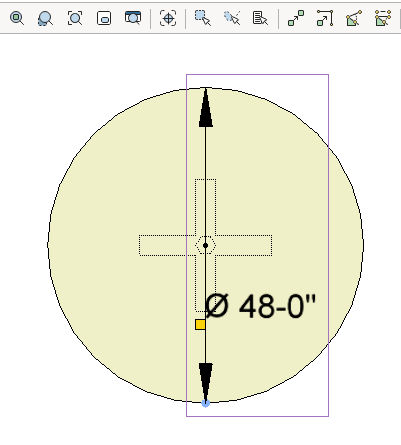

   直径尺寸




半径与直径尺寸标注属性

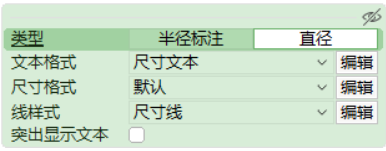

可以在属性面板中修改单个标注的各项参数，两种标注类型对应的属性选项各不相同。在2D或3D视图选中对应标注，界面就会弹出快速属性面板，随后即可完成参数修改。

• 文本格式：设置文字的显示样式，也可点开编辑选项进行自定义调整。
• 尺寸格式：设置尺寸标注的外观样式，也可展开编辑面板进行自定义设置。
• 线样式：设置线条外观样式，也可展开编辑选项进行自定义修改。
• 突出显示文本：勾选此方框即可对文字进行高亮编辑，提升文字辨识度；勾选后可自行选取高亮颜色。

关联项半径、直径标注的通用特性

如果您的半径或直径标注为关联标注，请注意以下事项：

• 沿尺寸线拖动黄色拉伸控制点，并不会重新建立标注关联关系。想要重新绑定关联，必须拖动标注符号“R” 或是尺寸文字本体。
