您可以在图纸的任意位置添加尺寸标注，尺寸标注相关功能位于工具组件选项卡下的尺寸标注区域中。该区域包含适用于 2D 和 3D 环境的水平 / 垂直 / 对角线测量工具，以及角度标注、半径尺寸和连续尺寸标注工具。
还可以通过以下方式快速调用尺寸标注工具：
- 点击2D工具栏此图标
- 使用快捷键：D
放置尺寸
尺寸标注可通过三次点击放置，以便更好地控制延伸线长度；也可通过两次点击快速放置。
对角线、垂直和水平尺寸标注，在 2D 视图与 3D 视图中均可使用同一工具进行定位。
若要使用三击尺寸放置尺寸标注，请按以下步骤操作：

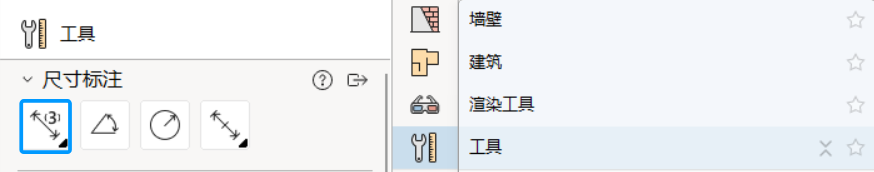

- 切换至工具组件选项卡，并选择尺寸标注工具：

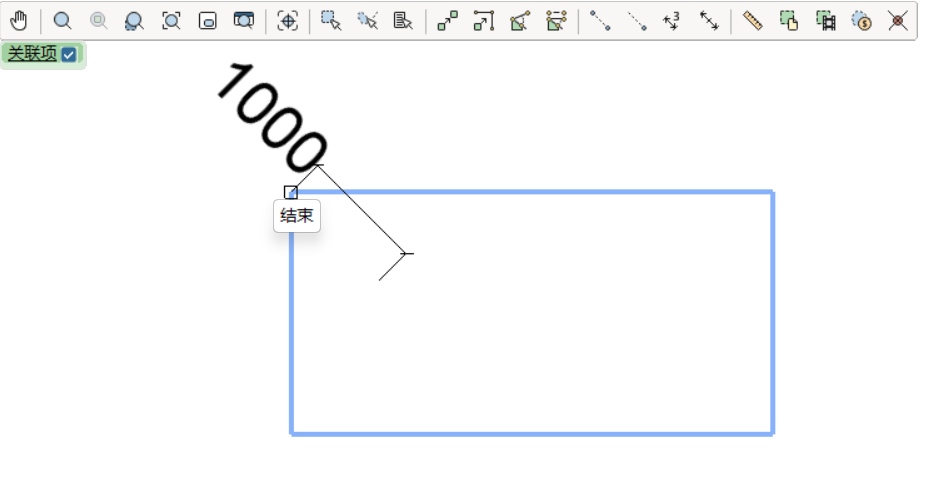

- 将光标移至2D或3D绘图视图中。在视图左上角的快速属性框里，关联项复选框处于启用状态，且尺寸标注所捕捉的对象会以蓝色高亮显示。单击一次以设定尺寸标注的起点。

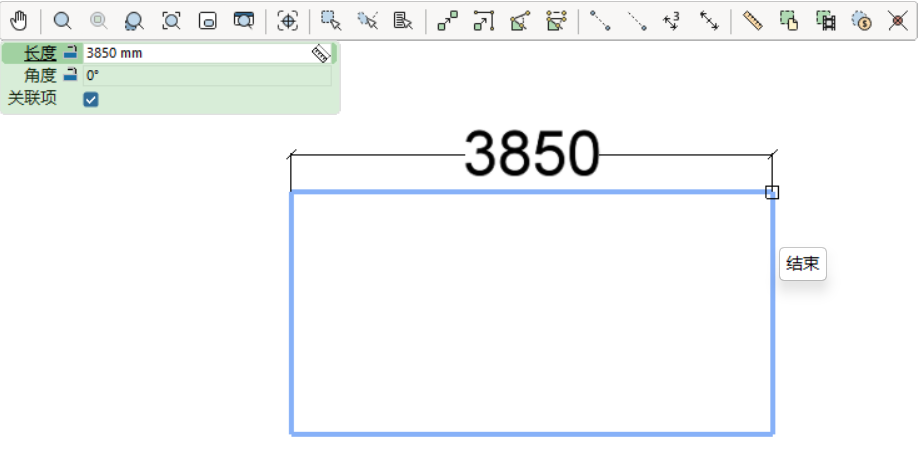

- 沿所需方向移动光标，再次单击以设定尺寸标注的终点：
- 移动光标调整延伸长度（此步骤中即为尺寸文字与被测对象之间的距离），或在属性框中输入精确数值。
在此步骤中，您还可选择尺寸标注的对齐方式：对角、垂直或横向，具体说明如下：
- 最后单击一次，完成尺寸标注的放置。
- 如需继续标注，重复步骤 2–5 即可。
- 完成操作后，按 Esc 键，或将光标移出绘图区域，即可退出该工具。

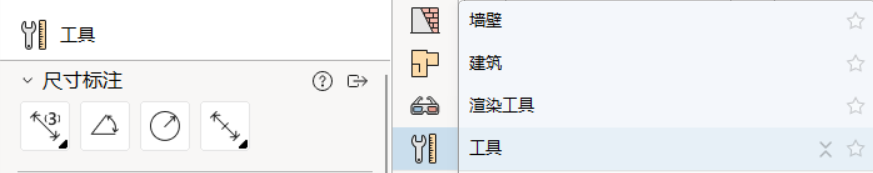

若要放置二击尺寸，点击工具插件选项卡的 并按照上述步骤2和步骤3。
复制尺寸
选中已有尺寸标注，按下 A 键即可完成复制。
复制标注时，可在快速属性面板中设置以下相关选项：
- 关联项 – 让复制后的尺寸标注与被测物件维持关联关系。
-
保持长度 – 沿用原始标注长度数值，不会依照新的拾取点重新计算尺寸，该选项默认处于关闭状态。

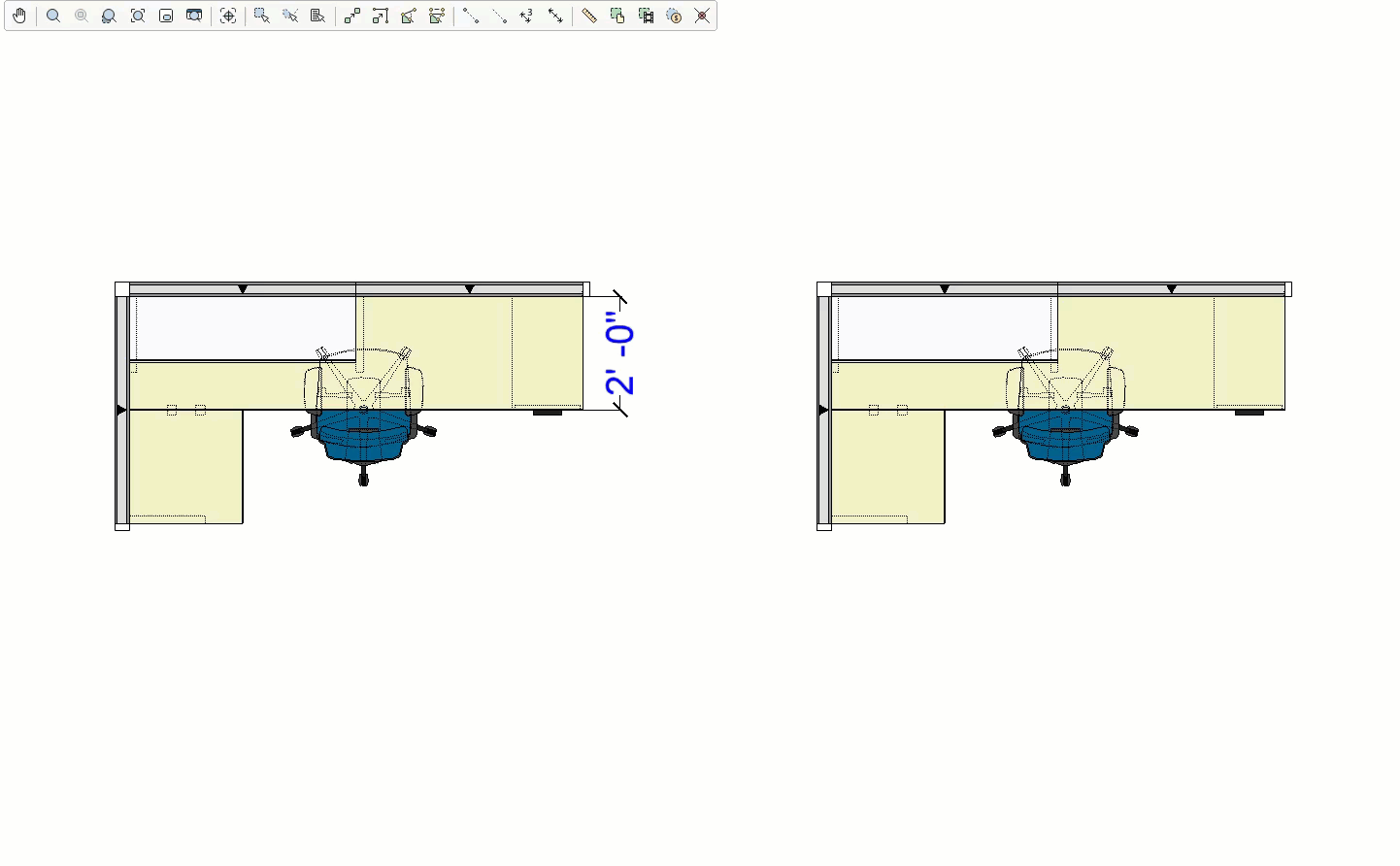

启用“保持长度”
-

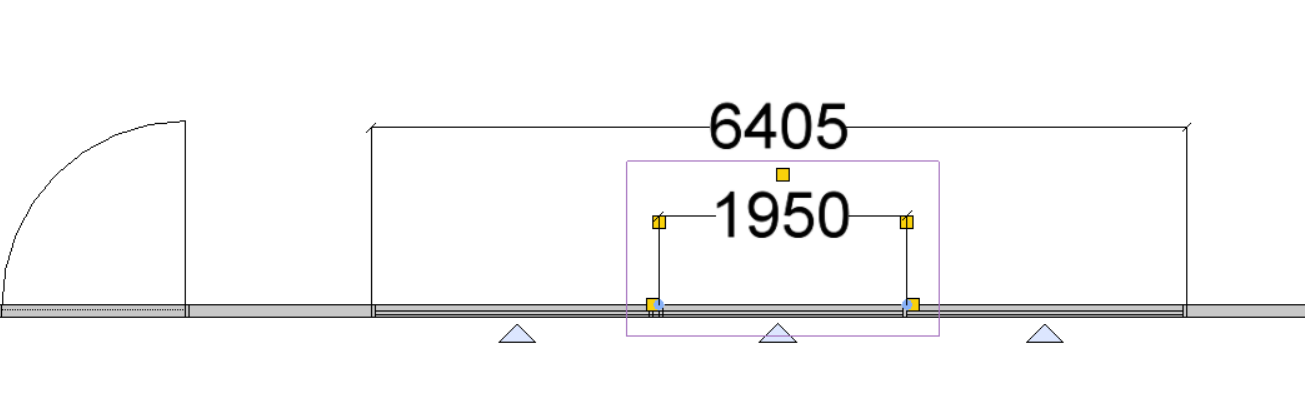

勾选“保持长度”，复制出来的标注会保留原本的尺寸数值。您可以将该复制标注吸附至固定长度的端点位置，实现精准摆放。

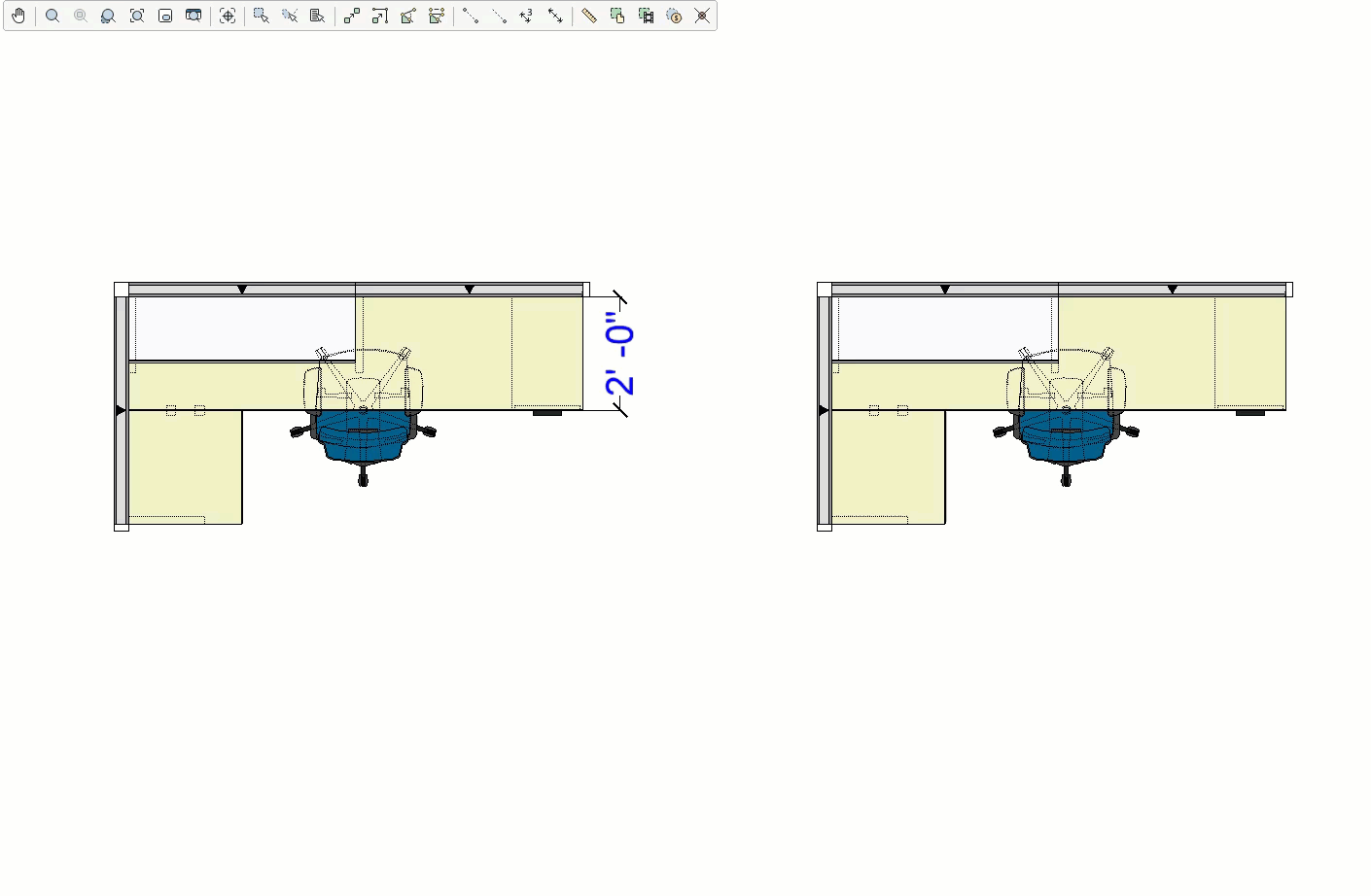

不启用“保持长度”
若未勾选“保持长度”，复制的标注会生成全新尺寸，将会根据选定的新捕捉点重新计算尺寸数值。

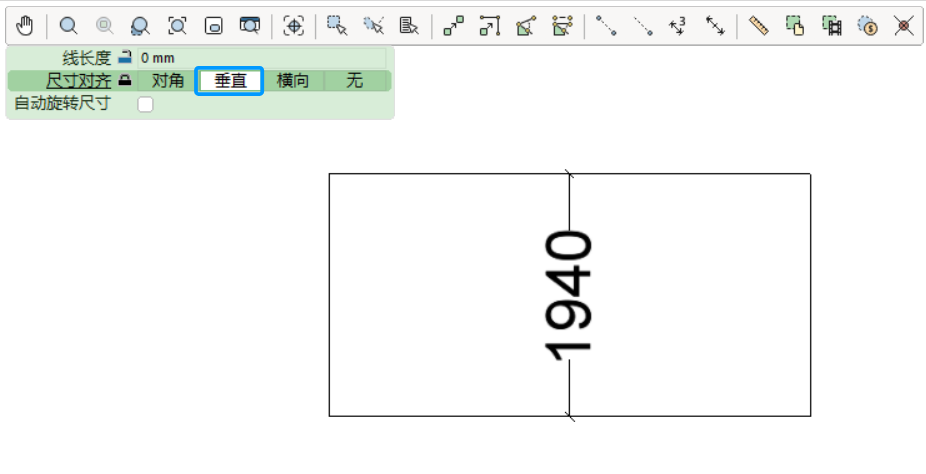

尺寸对齐

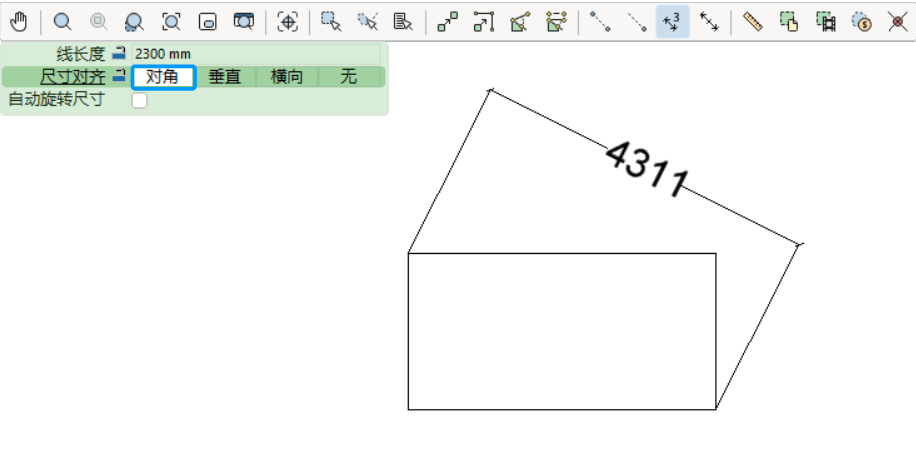

对角
垂直

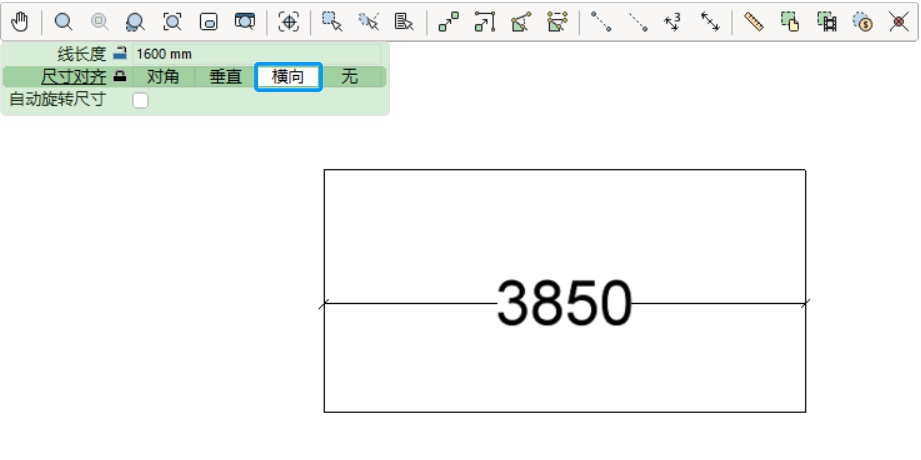

横向
编辑尺寸

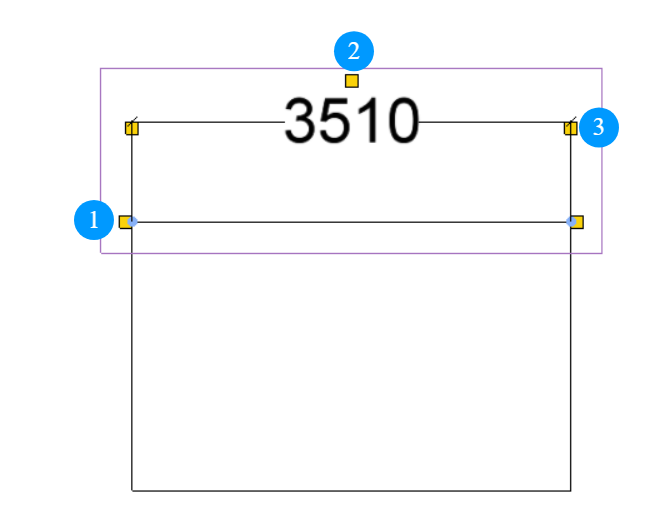

在图纸中选中尺寸标注后，可通过黄色拉伸控制点调整标注位置或文字位置。
- 点击并拖动可调整尺寸线的长度。尺寸界线末端的蓝色小点表示该尺寸标注为关联尺寸。
- 点击并拖动可将文字放置在尺寸线上方、下方或线上，文字也可拖至尺寸线外侧。
- 点击并拖动可调整尺寸标注的高度。
尺寸属性

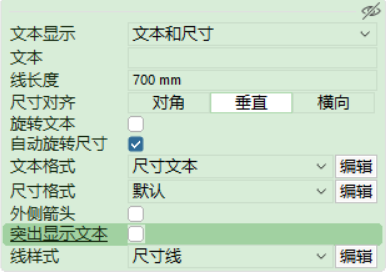

您可以通过属性框修改每个尺寸标注的属性。不同类型的尺寸标注对应不同的属性组。如需修改，请在2D或3D视图中选中该尺寸标注，以调出快速属性框。

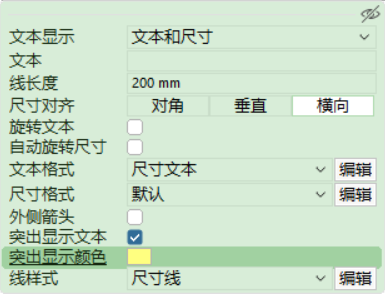

2D尺寸：
- 文本显示：选择所需方式显示带尺寸标注的文本：仅尺寸标注、仅文本、文本和尺寸标注、文本和尺寸单独成行尺寸标注或多行文本和尺寸标注。
- 文本：输入需显示的文本，或在相应位置输入尺寸标注文本。
- 线长度：增加或减少标注的线长度。也可使用绘图视图中尺寸标注顶线的拉伸节点以完成此操作。
- 旋转文本：勾选此框可在水平和垂直文本之间切换。
- 自动旋转文本：保持此复选框为勾选状态，可使关联尺寸随其依附的对象自动旋转，保证标注精准与可读性。
- 文本格式：使用下拉菜单选择预定义样式，或单击“编辑”以自定义字体、字体高度、字体颜色等。在样式编辑器中创建的不同文本格式之间进行选择。
- 尺寸格式：使用下拉菜单选择预设样式，或点击“编辑”来自定义单位、箭头样式等更多参数。
- 外侧箭头：将箭头置于尺寸线外侧，并移除两条界线之间的连线。
- 突出显示文本：突出显示文本以提高其相对于其他绘图对象的可见性。
-
线样式：使用下拉菜单选择预设样式，或点击“编辑”自定义线宽（粗细）、线型（实线、虚线等）及其他参数。

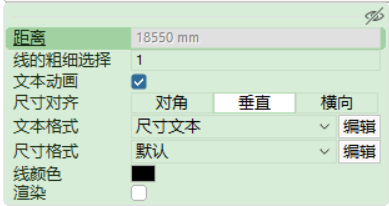

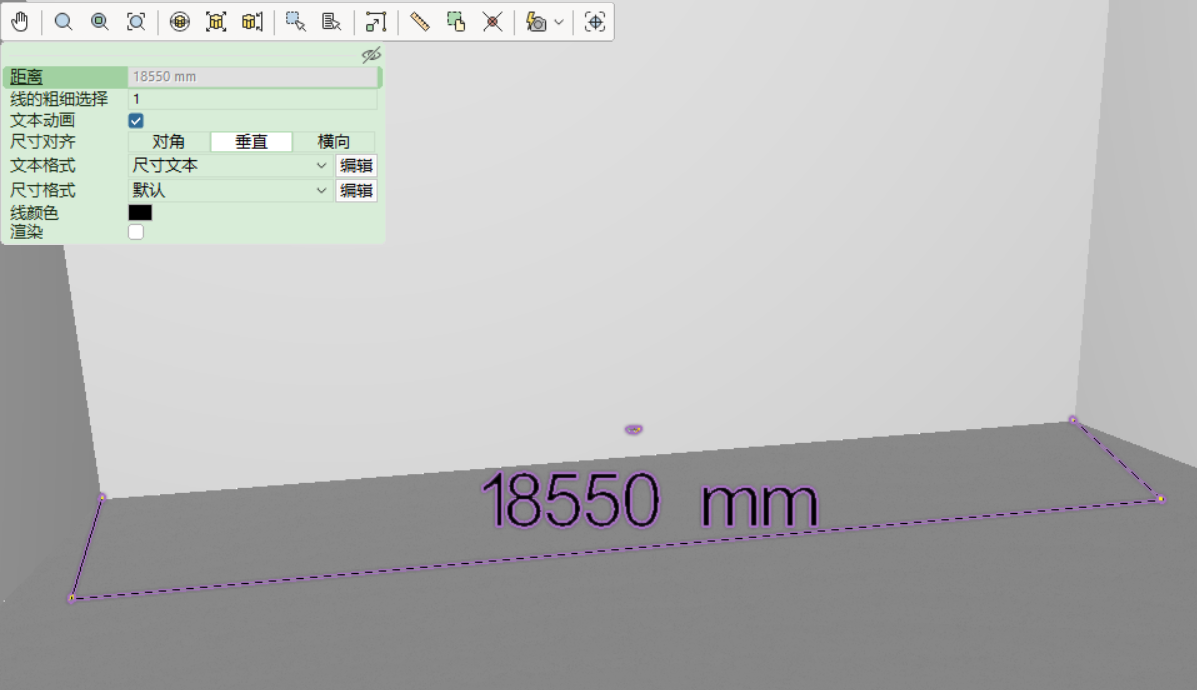

3D尺寸：
- 距离：显示所选标注的实测距离，该数值为只读状态，无法在快速属性面板中修改。
- 线的粗细选择：设置尺寸线的粗细。
- 文本动画：启用该项后，切换视图时尺寸文字会自动旋转，始终保持文字便于阅读。
- 尺寸对齐：控制尺寸文字的摆放方向，可选斜向、竖向、横向三种样式。
- 文本格式：选定尺寸所使用的文字样式，点击编辑按钮可修改当前选中的文字样式。
- 尺寸格式：选中当前尺寸对应的标注样式，点击编辑即可修改该标注样式。
- 线颜色：修改尺寸线颜色。
- 渲染：勾选后，渲染视图中会显示该尺寸标注；取消勾选则在渲染效果图里隐藏该标注。
关于二击尺寸标注中自动长度的说明

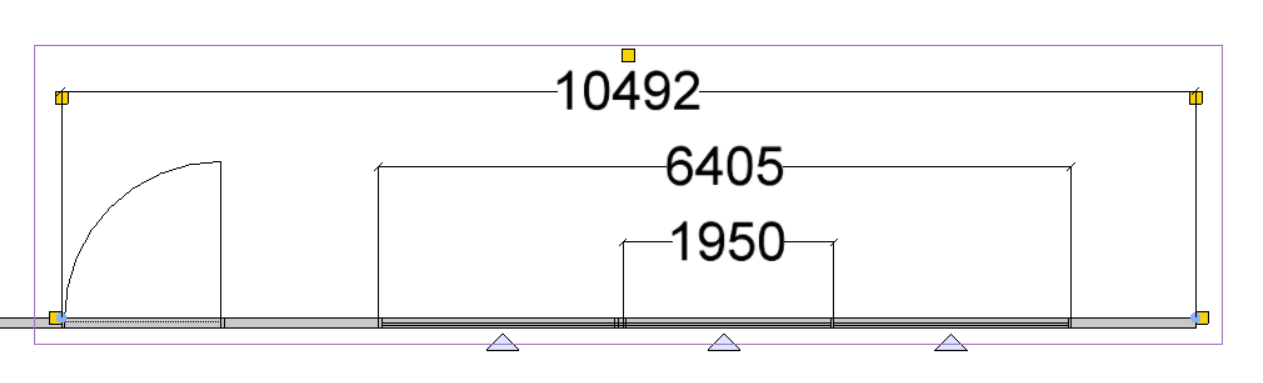

使用二击尺寸进行标注时，延伸线的长度由其与邻近尺寸标注的相对位置决定。
当新标注的一条或两条延伸线位于已有尺寸标注内侧时，延伸线长度会短于原有标注。
当新标注的两条延伸线都位于已有尺寸标注外侧时，延伸线长度会高于原有标注。
若现有尺寸标注下方空间不足，新标注会自动吸附到上方。
与所有尺寸标注一样，如需调整，可在放置后手动修改延伸线长度。
