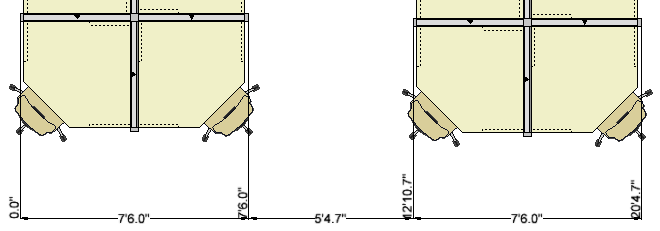

连续尺寸标注工具有助于快速测量几个连续距离和显示总距离。

如需使用连续尺寸标注工具，请执行以下步骤：

1. 在工具组件选项卡上选择连续尺寸标注工具。

     2. 单击设置第一个尺寸标注的起点。

     3. 将鼠标指针移动至下一个需标注的点，然后单击。

     4. 单击以确定标注线的高度。

     5. 一直单击直至确定所有所需距离的尺寸标注。

     6. 将光标移出绘图或按Esc键退出连续尺寸标注工具。

连续尺寸标注属性

在绿色属性框中更改属性：

连续尺寸标注工具的属性

线长度：增加或减少标注线的线高度。

旋转文本：将显示线段尺寸标注的旋转文本90度。

文本格式：定义文本的外观或展开编辑进行自定义。在样式编辑器中创建和编辑自用样式。

尺寸格式：定义尺寸标注的外观或展开编辑进行自定义。在样式编辑器中创建和编辑自用样式。

背景填充：显示尺寸标注文本的背景颜色

线样式：定义线的外观或展开编辑进行自定义。在样式编辑器中创建和编辑自用样式。

显示尺寸标注：选择在连续尺寸标注中显示的尺寸标注文本：

• 所有：每段尺寸标注和所有段的累计尺寸标注
• 主要：仅每段尺寸标注
• 侧：仅在每段的侧线上显示累计值
• 无：不显示尺寸标注文本

点击属性框中的编辑，将样式更改为选定的尺寸尺寸格式。保持编辑展开以保留尺寸尺寸格式。注：对单个尺寸标注所做的更改不会影响在样式编辑器中创建的样式。
